Wi-Fi модуль NodeMCU V3 ESP8266 (Ch440)

NodeMCU *(Lolin) представляет собой плату разработчика на базе чипа ESP8266 (версия ESP12E), который представляет собой UART-WiFi модуль с ультра низким потреблением. Сам чип проектировался для устройств из мира интернет вещей, а данная плата позволяет упростить разработку, т.к. на ней уже реализовано подключение по USB, регулятор питания и все вывода чипа разведены на гребенки со стандартным шагом 2.54 мм, что позволяет вставить его в макетную плату и создать прототип даже не включая паяльник. Кроме этого плата поставляется с прошивкой NodeMCU, что позволяет программировать ее с помощью языка Lua или с помощью Arduino IDE.

Характеристики:

• WiFi стандарта 802.11 b / g / n
• поддержка STA / AP / STA + AP режимов
• встроенный стек протоколов TCP / IP с поддержкой множественных клиентских подключений (до 5)
• D0 ~ D8, SD1 ~ SD3: могут быть использованы как GPIO, PWM, IIC, и пр.
• ток на выводе: 15 мА
• AD0: 1 вывода АЦП
• питание: 4.5 — 9В (10В максимум), питание от USB с предоставлением отладочного интерфейса
• потребление: обмен данными: ~70 мА (200 мА максимум), ожидание: <200 мкА
• скорость передачи: 110-460800 б/сек
• поддержка UART / GPIO интерфейсов передачи данных
• перепрошивка из облака или через USB
• расстояние между контактными пинами: 28 мм
• диапазон рабочих температур: -40 ~ +125 °C
• масса: 18 г

• 0

• 0

• 0

• 0

• 0

Рейтинг

Wi-Fi плата NodeMCU v3 ESP8266 (CP2102)

2 800 тг

26 в наличии

Количество

Артикул: 0101018

Категория: Arduino и совм. платы

• Описание
• Характеристики
• Габариты

Если вы делаете устройство, которое должно входить в интернет без проводов, NodeMCU станет для него отличной основой. NodeMCU — это полноценная платформа на основе модуля ESP8266, который умеет принимать и посылать данные в локальную сеть или интернет через Wi-Fi.

Используйте NodeMCU вместо или вместе с Arduino, чтобы сделать умный дом, проекты интернета вещей или удалённый мониторинг сенсоров.

Родное напряжение модуля — 3,3 В.

Существуют разные версии ESP8266, но почти для всех используется один и тот же способ настройки среды разработки Arduino IDE.

Настройка ESP8266 в Arduino IDE

Для этой процедуры необходим доступ в интернет, так как Arduino IDE требуется скачать дополнительные пакеты.

Заходим в настройки Arduino IDE:

В поле Дополнительные ссылки для Менеджера плат пишем такую ссылку:

http://arduino.esp8266.com/stable/package_esp8266com_index.json

Жмем ОК и переходим в окно менеджера плат:

В строке поиска менеджера плат пишем «esp».

В самом низу будет нужный нам пакет «esp8266 by ESP8266 Community». Выбираем его и жмем кнопку «Установка».

Спустя некоторое время пакет скопирует необходимые файлы и в Arduino IDE можно будет выбрать нужную нам плату.

Если возникает «Ошибка при загрузке http://downloads.arduino.cc/packages/package_index.json», зайдите в папку

C:\Users\%UserName%\AppData\Local\Arduino15

удалите все файлы, кроме preferences.txt. Перезапустите среду разработки Arduino и снова установите в Менеджере плат пакет «esp8266 by ESP8266 Community».

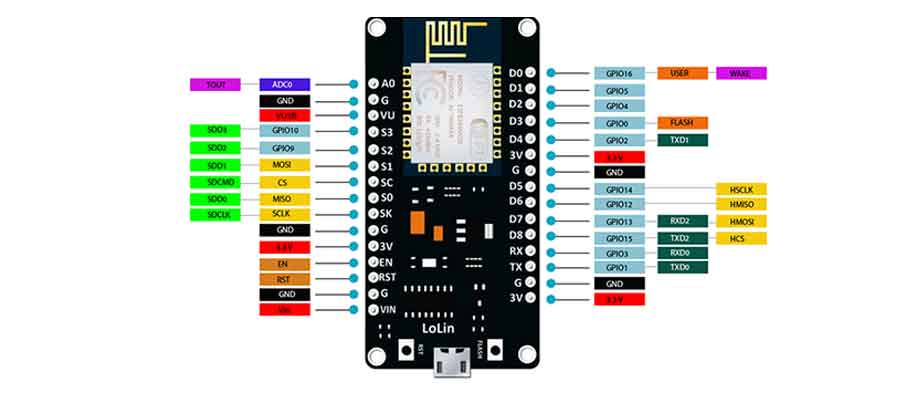

Распиновка

Скачать драйвера Ch440 для всех операционных систем

Характеристики

Страна-производитель	Китай
Протокол	802. 11 b/g/n
Поддерживаемые режимы Wi-Fi	точка доступа, клиент
Рабочее напряжение	3 – 3.6 В
Максимальный ток	220 мА
Время пробуждения и отправки пакетов	22 мс
Частота процессора	80 МГц
Диапазон рабочих температур	-40…+125 °C

Возможно Вас также заинтересует…

• Wi-Fi модуль ESP8266 ESP-01

  1 450 тг
  В корзину

• Arduino-совместимая плата WeMos D1 WiFi

  3 200 тг
  В корзину

• Плата питания (baseboard) для NodeMCU (Ch440)

  1 350 тг
  Нет в наличии

Вы просматриваете: Wi-Fi плата NodeMCU v3 ESP8266 (CP2102)
2 800 тг 26 в наличииВ корзину

Уведомить о поступлении
Как только товар станет доступен для заказа, мы Вам сразу сообщим. Для этого укажите корректный адрес электронной почты, на который впоследствии придет уведомление

E-mail

Вводимые данные конфиденциальны. Ваш E-mail будет использован только для уведомления Вас о доступности выбранных товаров.

NodeMCU ESP8266 Распиновка, характеристики, характеристики и техническое описание

22 апреля 2020 — 0 комментариев

ESP8266 NodeMCU
Распиновка NodeMCU ESP8266

NodeMCU — это прошивка с открытым исходным кодом на основе Lua и плата разработки , специально предназначенная для приложений на основе IoT. Он включает прошивку, работающую на SoC ESP8266 Wi-Fi от Espressif Systems, и аппаратное обеспечение, основанное на модуле ESP-12.

Конфигурация выводов макетной платы NodeMCU

NodeMCU ESP8266 Технические характеристики и особенности

• Микроконтроллер: 32-разрядный RISC-процессор Tensilica Xtensa LX106
• Рабочее напряжение: 3,3 В
• Входное напряжение: 7-12 В
• Контакты цифрового ввода/вывода (DIO): 16
• Аналоговые входные контакты (АЦП): 1
• УАПП: 1
• SPI: 1
• I2C: 1
• Флэш-память: 4 МБ
• SRAM: 64 КБ
• Тактовая частота: 80 МГц
• USB-TTL на базе CP2102 включен в комплект поставки, что позволяет использовать Plug n Play
• Антенна для печатной платы
• Небольшой модуль для удобного размещения в ваших проектах Интернета вещей

Примечание: Полную техническую информацию можно найти в NodeMCU ESP8266 Datasheet, ссылка находится внизу этой страницы.

Прочие плиты для эспрессо

ESP8266, ESP12E, ESP32.

Кратко о NodeMCU ESP8266

Плата разработки NodeMCU ESP8266 поставляется с модулем ESP-12E, содержащим чип ESP8266 с 32-разрядным микропроцессором Tensilica Xtensa LX106 RISC. Этот микропроцессор поддерживает RTOS и работает с регулируемой тактовой частотой от 80 до 160 МГц. NodeMCU имеет 128 КБ ОЗУ и 4 МБ флэш-памяти для хранения данных и программ. Его высокая вычислительная мощность со встроенными функциями Wi-Fi/Bluetooth и Deep Sleep Operating делает его идеальным для проектов IoT.

NodeMCU может питаться от разъема Micro USB и контакта VIN (контакт внешнего питания). Он поддерживает интерфейс UART, SPI и I2C.

Программирование NodeMCU ESP8266 с помощью Arduino IDE

Отладочную плату NodeMCU можно легко запрограммировать с помощью Arduino IDE, поскольку она проста в использовании.

Программирование NodeMCU с помощью Arduino IDE вряд ли займет 5-10 минут. Все, что вам нужно, это Arduino IDE, USB-кабель и сама плата NodeMCU. Вы можете проверить это руководство по началу работы для NodeMCU, чтобы подготовить свою среду разработки Arduino для NodeMCU.

Загрузка вашей первой программы

После установки Arduino IDE на компьютер подключите плату к компьютеру с помощью USB-кабеля. Теперь откройте среду разработки Arduino и выберите нужную плату, выбрав Tools>Boards>NodeMCU1.0 (модуль ESP-12E), и выберите правильный порт, выбрав Tools>Port . Чтобы начать работу с платой NodeMCU и мигать встроенным светодиодом, загрузите код примера, выбрав Files>Examples>Basics>Blink . Как только код примера будет загружен в вашу среду IDE, нажмите кнопку «Загрузить» на верхней панели. После завершения загрузки вы должны увидеть мигание встроенного светодиода на плате.

Приложения

• Прототипы устройств IoT
• Маломощные устройства с питанием от батареи
• Сетевые проекты
• Проекты, требующие нескольких интерфейсов ввода-вывода с функциями Wi-Fi и Bluetooth

Метки

NodeMCU

IoT

Плата разработки

Встроенная

Распиновка и характеристики высокого разрешения

NodeMCU v3 — Renzo Mischianti

к
Ренцо Микианти

·

Опубликовано 9 февраля 2022 г.
· Обновлено 9 февраля 2022

Spread the love

Распиновка NodeMcu v3 с низким разрешением

Ссылка на распиновку изображения v3

NodeMCU v3 (esp8266) подробности

Проект NodeMCU начинается в октябре 2014 года, вскоре после выпуска Espressif Systems. Модуль ESP8266, когда Хонг выложит первые файлы будущей прошивки NodeMCU на GitHub. Два месяца спустя проект расширился за счет включения бесплатной аппаратной платформы, разработанной Huang R, выпущенной с расширением Gerber под названием «Devkit v0.9».».

Вы можете найти его здесь AliExpress WeMos D1 mini — AliExpress NodeMCU V2 V2.1 V3 — AliExpress esp01

Спецификации

• Процессор: L106 32-разрядное RISC-микропроцессорное ядро ​​на основе Tensilica Xtensa Diamond Standard 106Micro, работающее на частоте 80 МГц 90 186
• Память:
  • 32 КБ ОЗУ для инструкций
  • 32 КБ кэш-памяти инструкций ОЗУ
  • 80 КБ ОЗУ для данных пользователя
  • 16 КБ ОЗУ для системных данных ETS
• Флэш-память PI: 4 МБ
• IEEE 802. 11 b/g/n Wi-Fi
  • Встроенный коммутатор TR, балун, LNA, усилитель мощности и согласующая сеть
  • Аутентификация WEP или WPA/WPA2 или открытые сети
• 16 контактов GPIO
• SPI
• I²C (программная реализация) ^[6]
• I²S интерфейсы с DMA (совместное использование контактов с GPIO) цессивное приближение АЦП) 9
