Насадка на строительный фен для пайки пластика: Насадка на фен для пайки пластика: разновидности и использование

Насадка на фен для пайки пластика: разновидности и использование

Введение

Очень долго слово сварка использовалось только в контексте с металлическими конструкциями, но все изменилось с появлением строительных фенов и популяризацией использования полимеров в строительстве. Тогда и появилось понятие сварки пластика. Но помимо инструмента используются и специальные дополнения, которые повышают производительной и расширяют функционал инструмента.

Насадка на фен для пайки пластика – это очень полезное устройство, которое уже получило множество вариаций и широкое распространение в разных сферах деятельность. Поэтому важно знать о принципе использования и имеющихся видов на строительном рынке.

Насадки для строительного фена

При продаже этого инструмента набор комплектуется несколькими насадками. Их иное название – форсунки или сопла. Часто для работы этого недостаточно. Устройства можно купить отдельно. Разнообразие расширяет возможности использования фена за счет изменения силы и формы воздушного потока.

Приведем наиболее применяемые насадки:

• фокусирующая круглая необходима для бесконтактной пайки трубок из меди. Сварочная пластиковая лента позволяет заделывать щели в различных конструкциях, приклеивать мебельный шпон;
• плоская – с ее помощью удаляют старую краску или шпаклевку, остатки отделочных материалов;
• рефлекторная нагревает пластмассовые трубы, прежде чем начать их изгиб;
• щелевые, шлицевые насадки нужны для пайки изделий из ПВХ материалов;
• режущая необходима для вырезки различных фигур из пенопласта;
• сварное зеркало применяется в контактной сварке материалов из пластика и подготовке стыков изделий;
• с помощью сварной насадки соединяют сварочные синтетические кабели.

Насадку выбирают в зависимости от предполагаемой работы с феном.

Насадка для пайки пластика на фен

Осуществить ремонт пластмассовых изделий гораздо проще, чем металлических. Для этого не нужна высокая температура, применение трансформаторов. Достаточно использовать строительный фен и правильно выбрать дополнительные элементы.

Для пайки изделий из пластика подойдет специальная плоская V-образная насадка. Она оснащена сварочным прутком, который служит припоем. Материал припоя должен быть того же состава, что и свариваемый материал.

Насадка для фена – сварочный наконечник

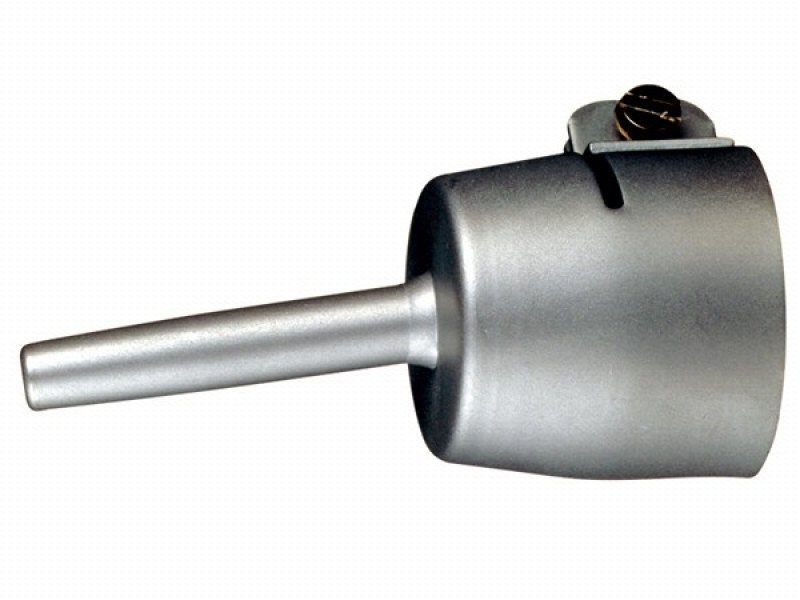

Сварочный наконечник состоит из двух трубок, сваренных под углом. По одной из трубок подается горячий воздух в рабочую зону, по второй – размягченный сварочный пруток, припой. Его состав идентичен материалу свариваемой детали.

Сопло для термофена

Сопло представляет собой трубку переменного сечения, сужающуюся к выходу. За счет этого увеличивается скорость и напор выходящего горячего воздуха. Можно использовать для нагрева ПВХ труб перед изгибом, приклеивания защитной и склеивающей ленты или шпона, сварки деталей.

Насадка на фен для сварки линолеума

Для сварки линолеума используют насадку, оборудованную держателем для полимерного шнура, с помощью которого и происходит сварка. Вставив шнур в аппарат, включаем его и ждем, когда шнур начнет плавиться. Начинаем сварку, продвигая наконечник вдоль шва.

Соединение полотен линолеума можно выполнять и при помощи тонкого сопла диаметром 5 мм. Для этого полимерный шнур укладываем в шов между полотнищами вручную. Струю горячего воздуха направляем на место контакта, продвигаясь вдоль него. Расплавляясь, шнур склеит полотна.

Насадки для строительного фена, изготовленные своими руками

Для этого можно использовать различные металлические трубки. Диаметр такой трубы должен соответствовать диаметру сопла фена и надеваться на него. Один конец служит для насадки на фен, из другого мы делаем необходимую для нас форму. Самая простая – плоская или щелевая. Для этого достаточно молотком сплющить трубу до нужного размера.

Чтобы получить насадку-сопло, нужно сделать на трубе 4 продольных разреза и вырезать по ним прямоугольные треугольники. Размер поперечного катета зависит от требуемого диаметра сопла. Согнув полученные лепестки внутрь, получим наконечник меньшего диаметра. Свариваем лепестки между собой, зачищаем швы и получаем нужное дополнение.

Можно сделать самостоятельно и V-образный наконечник с держателем прутка-припоя. Для этого нужно использовать три трубки различного диаметра. Одна из них должна надеваться на сопло фена. Две другие свариваются между собой под углом, привариваются к основной трубке. При достаточном умении можно получить изделие не хуже фабричного.

Что это такое

Строительный фен – это довольно простой инструмент, который предназначен для работ с полимерами и другими гибкими материалами. Используя его, можно производить спайку деталей между собой. Сами инструменты разделяются на несколько разновидностей по мощностям и специфике работы, но основным элементом во время пайки полимеров служит насадка для фена для пайки пластика.

Эта деталь также имеет ряд разновидностей по форме и функциональным особенностям. Насадки способны изменять степень нагревательной струи и влиять на другие факторы. Чтобы производить подобные работы, нужно разбираться в особенностях основных видов и правильно их использовать.

Разновидности

На рынке есть с десяток видов насадок, каждая из которых предназначена для определённых типов работ. От правильности выбора зависит не только время, потраченное на пайку, но и качество итогового результата. Поэтому на выбор нужно выделить достаточное количество времени, чтобы все прошло удачно.

Обычно, приобретая фен в комплект поставляются несколько базовых насадок, которые справятся с простыми задачами, но большинство полезных приспособлений придется докупать отдельно. Кроме привычного слова «насадка» для обозначения используются слова: сопло, дюза, форсунка. А из популярных разновидностей выделяют следующие виды форсунок:

• круглые, используются для работы со сварочными лентами из пластмассы, для ремонта щелей;

• плоские, для демонтажа, испорченного или лишнего материала;

• рефлекторные, нагревают полимерные трубы, подготавливая их к дальнейшей обработке;

• шлицевые или щелевые, для работы с ПВХ конструкциями;

• режущие или резные, сконструированы исключительно для резки пенопласта;

• стекло защитные, снижут термальное воздействие, чтобы работать со стеклянными деталями;

• сварные зеркальные, для обработки торца и стыков;

• широко струйные, для удаления лишней, старой краски;

• редукторные, для точечных работы, также используется как переходник для других насадок;

• сварные, для пайки синтетических кабелей.

Чаще всего используются рефлекторные, широко струйные, плоские, фокусирующие, режущие и шлицевые форсунки. Остальные виды считаются узконаправленные и используются только для определенных задач. Поэтому встречаются на полках магазинов гораздо реже.

FAQ по наборам для ремонта бамперов.

Где можно получить консультацию по оборудованию для ремонта бамперов ?

Если у Вас есть какие-либо вопросы — звоните нашим консультантам +7(495)943-89-96. Наши специалисты ответят на ЛЮБЫЕ вопросы по оборудованию для ремонта бамперов от компании Leister.

Как купить набор для ремонта бамперов?

Купить набор для ремонта очень просто: 1. Добавьте необходимые комплектующие Вашего набора в корзину и оформите заказ на сайте. Или пришлите на E-mail [email protected] реквизиты Вашей компании и укажите в письме «Набор для ремонта бамперов». 2. Оплатите выставленный счёт. 3. Отдел доставки доставит набор прямо к Вам в офис (по Москве бесплатно), или доставит в Ваш город транспортной компанией по Вашему выбору (по тарифам транспортной компании).

Каковы цены на оборудование для ремонта бамперов?

Актуальные цены на комплектующие набора ВСЕГДА есть на нашем сайте. Вы можете кликнуть по любой заинтересовавшей Вас позиции и посмотреть цену и более подробную информацию по позиции.

Почему инструменты для ремонта бамперов от компании Leister такие дорогие ?

Действительно, инструменты и оборудование Leister намного дороже аналогов производителей. Но поверьте, качество Leister стоит того ! Всё оборудование изготавливается из высококачественных материалов и тщательно тестируется на заводе изготовителе. Сварочные аппараты Фены других производителей не могут отработать 8-ми часовую смену без изменения своих характеристик. Большинство из предлагаемых на рынке промышленных фенов уже через несколько минут после начала работы начнёт снижать температуру воздушного потока, т.к. просто электроника уже перегрелась. А это в свою очередь приводит к некачественному результату работы. Поэтому промышленные фены Leister и насадки выбираю профессионалы, которые хотят получить качественный сварочный фен, который будет работать долгие годы и не подведёт их никогда.

Принцип действия

Принцип действия строительного фена очень схож с бытовым аналогом для волос. Материал нагревается, чтобы придать ему определённую форму и зафиксировать в этом положении. Только отличие заключается в мощностях и объекте нагрева, как в данном случае, пайки. Чтобы пайка была произведена верна, требуются следующие инструменты:

• фен;

• соответствующая дюза;

• припой.

В качестве припоя всегда выступает специальные прутья из необходимого материала. Материал припоя подбирается из аналогичного материала, что и объект сварки. Эти прутья устанавливаются в фен или в специальный отсек на насадке, нагревают и сваривают детали, щели и так далее. Помимо этого, не лишним будет использовать зажимы для надежности и напильники для качественной обработки.

Видеоролик о том, как пользоваться паяльным феном и насадками

Технология ремонта бамперов.

Компания Микст представляет на российском рынке уникальную технологию и оборудование компании Leister по ремонту бамперов и пластиковых деталей автомобилей. Компания Leister много лет оттачивала оборудование и насадки Leister для ремонта пластиковых деталей на практическом опыте. Сложная конфигурация современных автодеталей, различные температуры плавления пластика требуют очень точного подхода к выбору и конфигурации оборудования и расходных материалов. Суть технологии ремонта бамперов — это сварка бампера с помощью специальных промышленных фенов горячего воздуха. При этой технологии сварной шов или трещина (или даже целый недостающий фрагмент бампера) заполняется специальным пластиком. Температура плавление пластика варьируется от 350 градусов до 600 градусов. Мы рекомендуем начинать процесс сварки с внутренней стороны повреждённой детали, чтобы подобрать температурный режим. В особо сложных случаях мы рекомендуем усилить место сварки внутренними швами или даже отдельными стальными пластинами. После окончания процесса сварки бампер можно сразу полировать и отдавать в покраску. Не надо ждать сутками, пока высохнет клей. За счёт этого ускоряется процесс ремонта бампера.
Для качественного ремонта бамперов необходим набор оборудования и насадок. Ниже мы немного расскажем о необходимом для ремонта оборудовании.

Правила использования

Чтобы улучшить качество и не допускать ошибок, нужно соблюдать определённые правила использования. Соблюдение правил убережет от проблем в использовании и нанесение вреда здоровью. Вот эти правила:

1. Во время процесса нужно соблюдать безопасное расстояние между насадкой и объектом обработки, 25 см и больше. Меньшее расстояние снизит площадь покрытия и нанесет вред покрытию.
2. Перед работы, обрабатывайте, зачищайте поверхность, чтобы припой ложился ровнее. А после сварки удаляйте дефекты, после застывание данный процесс может нарушить целостность.
3. Всегда должна соблюдаться безопасная зона от решетки забора воздуха. Закрытие решетки может привести к критическому перегреву инструмента, а также выхода его из строя.
4. Во время работы насадка на фен для пайки пластика сильно перегревается, поэтому пользоваться инструментом можно только в защитных перчатках, которые выдерживают высокие температуры.
