Точные измерения с помощью инновационного цифрового мультиметра

С помощью мультиметра вы можете измерять силу тока, напряжение и сопротивление. Инновационные приборы Testo обеспечивают высокий стандарт точности и эффективности. Вам не нужно сначала выбирать нужные разъёмы, а затем требуемую измерительную функцию. Вместо этого прибор автоматически определяет параметр измерения через распознавание разъема подключенного щупа. Это исключает риск выбора некорректных настроек.

Использование мультиметра отличается невиданной ранее простотой. Вместо привычного поворотного переключателя на компактном измерительном приборе используются функциональные кнопки, так что прибором теперь можно управлять одной рукой. Вы сможете легко разглядеть результаты измерений на большом дисплее с подсветкой.

В зависимости от модели мультиметра, диапазон измеряемого напряжения достигает 1000 вольт, частоты – 30 МГц, а ёмкости – 60 000 мкФ. Модель testo 760-3 с максимальными диапазонами измерений и фильтром низких частот может использоваться в промышленности, например, для измерений на больших электрических системах.

Профессиональные мультиметры помимо электрических параметров могут измерять температуру. Для этого вам нужно подключить к прибору адаптер для термопары и зонд температуры, который вы можете заказать отдельно.

Преимущества цифровых мультиметров Testo:

• Высокая эксплуатационная надёжность благодаря автоматическому определению параметра измерения,
• исключение некорректных настроек,
• большое количество измерительных функций,
• большой дисплей с подсветкой.


Измерительные задачи для цифрового мультиметра

Цифровой мультиметр Testo – многофункциональный измерительный прибор, который поможет вам при любых электрических измерениях. Он автоматически определяет параметр измерения и обеспечивает вам точные результаты вне зависимости от области применения. Функция определения истинного среднеквадратичного значения позволяет пользователям всегда быть в курсе текущей ситуации при работе с электронными системами.

Прежде чем начинать измерения, пользователи должны познакомиться с прибором и проверить измерительные кабели и разъёмы. Вы можете с лёгкостью управлять мультиметром с помощью удобных подсвеченных кнопок всего лишь одной рукой. Еще одно важное преимущество прибора – его лёгкость (масса всего лишь 340 грамм). Мультиметры Testo оптимально сочетают встроенную технологию и эксплуатационную надёжность:

• множество функций прибора,
• широкий диапазон измерений,
• высокая точность,
• сертификаты безопасности — TÜV; CSA; CE.

Использование мультиметра для измерения напряжения и для других задач

С новым многофункциональным прибором измерение базовых электрических параметров стало элементарной задачей. Однако в зависимости от требований конкретных измерительных задач управление может быть более сложным. Расширенный измерительный диапазон позволяет измерять силу тока в мкА. Вне зависимости от измеряемой величины прибор обеспечивает высочайшую точность. Помимо прочего, многофункциональный прибор можно использовать как:

• тестер тока и напряжения,
• прибор для измерения сопротивления,
• прибор для измерения ёмкости и частоты,
• прибор для измерения температуры (требуется адаптер).

Как измерять силу тока с помощью мультиметра

Сила тока измеряется в амперах и обозначает количество заряда, прошедшего определённую область за установленный период времени. Для измерения силы тока используются такие приборы, как токоизмерительные клещи. Мультиметр также позволяет измерять силу постоянного или переменного тока.

Последовательность действий при измерении силы тока с помощью мультиметра:

• установить диапазон измерений (если значения неизвестны, начать с высокого диапазона),
• активировать и разомкнуть электрическую цепь,
• приложить измерительные щупы и снова замкнуть цепь,
• сила тока в амперах будет измерена и отображена на дисплее мультиметра.


Как измерить напряжение мультиметром: инструкции, фото, видео

Мультиметр – современное устройство, которое может проверить разные параметры сети: сопротивление, силу тока и т.п. А как измерить напряжение мультиметром? Что это вообще такое, и какие показатели считаются нормальными? Ответим на эти вопросы в статье.

Contents

• 1 Напряжение: что это такое?
• 2 Инструкция: как измерить напряжение мультиметром
  • 2.1 Выбор режима
  • 2.2 Выбор предела измерений
  • 2.3 Подключение щупов
• 3 Как измерить напряжение мультиметром в розетке
• 4 Как померить мультиметром вольтаж батарейки
  • 4.1 Вопрос — ответ

Напряжение: что это такое?

Сначала вспомним определение. Напряжение — это давление от источника питания электроцепи, обеспечивающее движение заряженных электронов через проводящий контур, за счет чего эти частицы выполняют полезную для людей работу, к примеру, обеспечивают свечение лампы.

Говоря о напряжении, мы ведём речь о двух видах тока:

1. Переменный ток. Он находится в наших розетках, снабжает энергией бытовые электроприборы, с его помощью работает освещение. Образуясь на электростанциях, переменный ток состоит из постоянно перемещающихся направляющихся электронов по кабелям. Такое движение и формирует нужное напряжение. У обычных розеток частота движения приравнивается 50Гц, а вольтаж у них 220В. За секунду поток электронов 50 раз меняет направление, что приводит к изменению заряда: “+” меняется на “-”. Такой процесс и называется переменным током: от него питается всё подключенное к этой розетке.
2. Постоянный ток. Он присущ всем АКБ, будь то автомобиль, телефон или простая пальчиковая батарейка. Когда электрический заряд заканчивается, выполняется подключение от сети, переменный ток преобразуется в постоянный. Так АКБ вновь копит в себе запас напряжения, если речь идёт о многоразовых батареях.

Значит, процесс проверки напряжения мультиметром должен быть отдельным для каждого вида тока, то есть для каждого устройства свой метод, в частности, для розетки и аккумулятора.

Инструкция: как измерить напряжение мультиметром

Измерять напряжение достаточно легко: нужно только выбрать определенный режим, предел измерений и подключить щупы. Но на каждом этапе есть свои нюансы. Обязательно изучите руководство к вашему тестеру, где содержатся точные обозначения. А чтобы точно сделать все правильно, прочитайте статью о том, как пользоваться мультиметром.

Выбор режима

В вопросе о том, как измерить вольты мультиметром, первым делом важно определиться с режимом тестера.

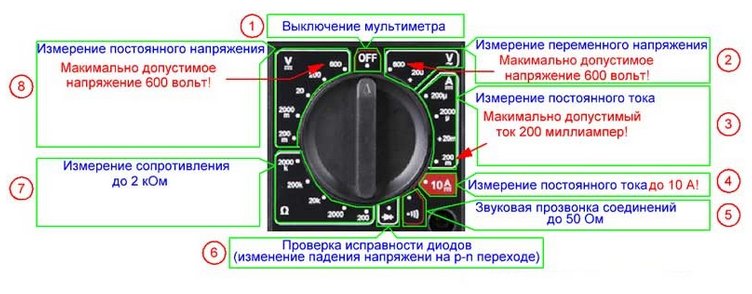

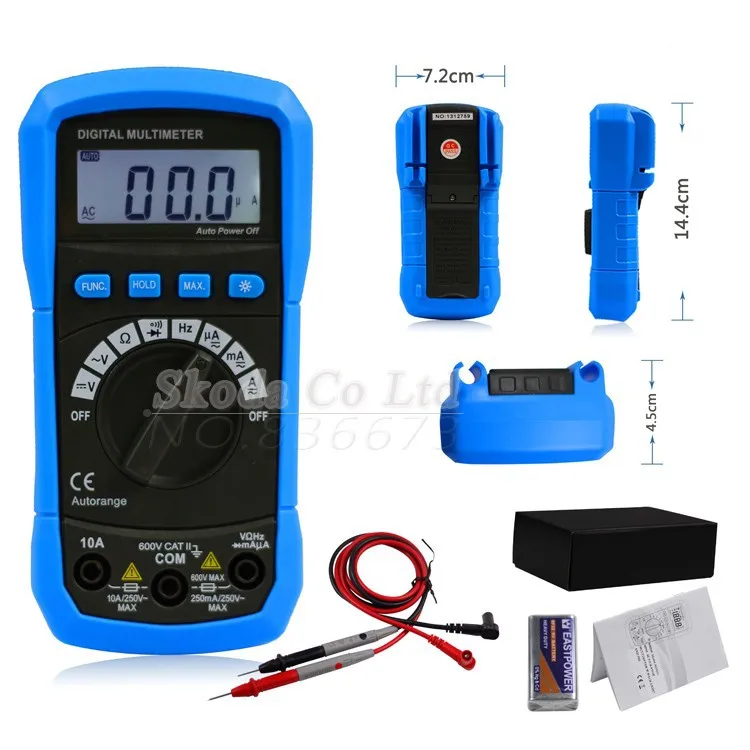

Ручку переключателя необходимо перевести на режим изменения напряжения, при этом выбирать аббревиатуру следует в зависимости от того, что будет измеряться:

1. ACV — переменное напряжение.
2. DCV — постоянное.

Также есть иные обозначения, тоже указывающие на напряжение:

1. V — это вольтаж, V~ — это переменное напряжение.
2. V с горизонтальной черточкой с тремя короткими под ней — постоянное напряжение.

На некоторых моделях может стоять только V, что указывает на автоматическое определение тестером вида напряжения.

Выбор предела измерений

Если вы хотите разобраться, как проверить вольтаж мультиметром, нужно научиться определять диапазон значений.

Находить его нужно на корпусе в области переключения напряжения. У большей части моделей максимальный предел составляет 750В для переменного напряжения и 1000В для постоянного.

Если вы будете измерять напряжение в розетке, переведите ручку переключателя на значение в 750 ACV, если же будете тестировать АКБ автомобиля, можно ставить, к примеру, 200 DCV.

Помните правило: предел измерения разных параметров устанавливается выше предполагаемого значения. В противном случае велик риск того, что мультиметр сгорит.

Тестер покажет на дисплее значения напряжения в том диапазоне, который вы установили. Выставив предел в 750В, вы вполне можете увидеть на экране значение в 230В, больше или меньше. Цифры выше 750 точно не будет. Если же вы поставите предел, например, в 200В, то, если фактическая величина больше, на дисплее появится цифра 1.

Если вы измеряете напряжение в обычной розетке, не обязательно должно быть значение в 220В. Меньше или больше на 10-15В — вполне нормально.

Подключение щупов

Теперь в том, как измерить вольтаж мультиметром, нужно понять, как правильно расставить щупы, которых два — черный и красный. Для начала их нужно вставить в гнёзда на корпусе, которых часто два, но может быть три и даже четыре.

Темный провод мультиметра именуется отрицательным, его нужно присоединить к гнезду COM. Алый провод — положительный или фаза. Если отверстий на тестера два, логично, что второе для этого щупа. Если больше, прочитайте в руководстве по применению, куда присоединять красный провод для измерения напряжения. Обычно это гнездо, возле которого стоит буква V.

Для замера напряжения мультиметром другие наконечники щупов присоединяются к измерительному элементу. Здесь всё просто, потому что вольтаж проверяется параллельным подключением, то есть не нужна никакая нагрузка. Всё, что нужно сделать: вставить в розетку щупы и посмотреть на дисплей.

Тестирование трехфазки выполняется с помощью соединения двух проводов тестера с двумя шинами. Норма между ними — 380 В, между одной шиной и землей — 220 В (может быть чуть больше или меньше).

Как измерить напряжение мультиметром в розетке

Теперь поэтапно рассмотрим, как замерить вольтаж мультиметром в розетке:

1. Выбрать функцию измерения переменного напряжения мультиметра, выставив максимальный диапазон измерений.
2. Присоединить наконечники щупов к розетке, нащупав провод внутри. В случае с переменным током нам не нужно выяснять, где “+” и “-”.
3. Посмотреть на результат, который отображается на дисплее. Не забудьте для этого включить мультиметр.

Видео о том, как узнать напряжение мультиметром в розетке:

Как померить мультиметром вольтаж батарейки

Измерение мультиметром напряжения постоянного у батарейки осуществляется так:

1. Выбрать на тестере режим измерения постоянного напряжения, а также диапазон измерения выше предполагаемого. Можно начать с максимального и постепенно понижать. Для домашних батареек достаточно 20 DCV.
2. Наконечник темного провода измерителя соединить с минусом.
3. Наконечник алого провода соединить с плюсом.
4. Посмотреть на цифры на дисплее. Если перед ними стоит знак минус, значит, вы перепутали полярность, но само значение отображает реальное напряжение.

Полученное значение сравните с нормой, которая может быть указана на корпусе устройства.

Видео, как проверить вольты на мультиметре у пальчиковой батарейки:

Теперь вы знаете, как проверить напряжение с помощью мультиметра. Делитесь своим опытом в комментариях.

Желаем вам безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как правильно померить сопротивление мультиметром

Имя: Егор

Ответ: Для этого нужно выбрать режим, который на многих моделях обозначается Ω. На некоторых моделях режим выбирается с разу с диапазоном. Затем щупы вставляются в гнёзда на мультиметре, а наконечники нужно приложить к контактам элемента.

Вопрос: Как лучше всего измерить сопротивление цифровым мультиметром

Имя: Михаил

Ответ: Цифровым мультиметром делать это очень легко, потому что такой прибор сразу показывает готовое значение. Важно всё правильно подключить, а затем смотреть, что покажет дисплей. Если показан 0, то нужно уменьшить диапазон измерений. Если вы увидели «ol» или «over» или «1», диапазон нужно увеличить. Цифра 1 может указывать, что имеется обрыв.

Вопрос: Как можно проверить омы мультиметром

Имя: Владимир

Ответ: В Омах измеряется сопротивление. На мультиметре оно обозначается как Ω. На вашем тестере могут стоять режимы 200, 2000, 200k и т.п, которые тоже относятся к сопротивлению и указывают на диапазоны, в которых можно его мерить. Если вы приблизительно знаете, какого сопротивления ожидать, выставляйте ближайшее бОльшее значение.

Вопрос: Как проверить сопротивление провода обычным мультиметром?

Имя: Артём

Ответ: Для этого нужно выбрать режим прозвонки, который помогает выявить обрыв на участке цепи. После подключения и соединения контактов должен появиться звуковой сигнал. Если его нет, значит, в данном участке обрыв.

Вопрос: Как проверить сопротивление: мультиметром или омметром?

Имя: Фёдор

Ответ: Омметр — прибор для измерения сопротивления. Если у вас есть мультиметр с функцией омметра, то вы тоже можете узнать величину Ω. Но обычным мультиметром вы не сможете замерить большие сопротивления, для этого нужен мегаомметр.

Вопрос: Как померить напряжение цифровым мультиметром?

Имя: Владимир

Ответ: Нужно выбрать определенный режим, предел измерений и подключить щупы. Если измеряете вольтаж в розетке, нужно выбрать режим переменного напряжения, а также выставить максимальный предел измерения, обычно это 750В.

Вопрос: Как замерить в розетке напряжение мультиметром?

Имя: Максим

Ответ: Выбрать функцию измерения переменного напряжения мультиметра, выставив максимальный диапазон измерений. Присоединить наконечники щупов к розетке, нащупав провод внутри. В случае с переменным током полярность значения не имеет. Осталось посмотреть на результат, который отображается на дисплее.

Вопрос: Как правильно проверить вольтаж мультиметром?

Имя: Ильдар

Ответ: Вольтаж — это напряжение. Оно зависит от вида тока: постоянный или переменный. На мультиметре ACV — переменное напряжение, DCV — постоянное. Встречаются и другие обозначения. Для розетки выбирается режим измерения переменного напряжения, для батареек, АКБ — постоянного.

Вопрос: Как измерить вольтаж батареек мультиметром?

Имя: Тимофей

Ответ: Выбрать на тестере режим измерения постоянного напряжения, а также диапазон измерения выше предполагаемого. Для домашних батареек достаточно 20 DCV. Наконечник черного провода соединить с минусом, наконечник красного — с плюсом. Если перед цифрами на дисплее стоит знак минус, значит, вы перепутали полярность, но само значение правильное.

Вопрос: Как мерить напряжение с помощью современного мультиметра?

Имя: Азат

Ответ: Общая инструкция такова: выбрать на тестере нужный режим (постоянное или переменное напряжение), предел измерений выше предполагаемого и соединить щупы с розеткой или батареей (аккумулятором). Нюансы зависят от того, что именно будет измеряться.

измерение сопротивления — измерение за пределами диапазона мультиметра

спросил
1 год, 2 месяца назад

Изменено
1 год, 2 месяца назад

Просмотрено
166 раз

\$\начало группы\$

При подготовке измерительной установки для проекта я понял, что мультиметр, который может предоставить наша лаборатория, поддерживает измерение сопротивления только до 10^8 Ом. Поскольку материалы, которые мы хотим измерить, выходят далеко за рамки этого, я намеревался подключить материал параллельно другому сопротивлению и просто добавить один шаг расчета, чтобы получить желаемое значение, но что, если образцы не могут быть подготовлены таким образом, есть ли другие альтернативы? присвоить измерение для диапазона мультиметров?

• Мультиметр
• Измеритель сопротивления

\$\конечная группа\$

5

\$\начало группы\$

Если сопротивление объектов, которые вы хотите измерить, значительно превышает то, что вы можете измерить с помощью цифрового мультиметра, то параллельное подключение шунтирующего резистора для его корректировки быстро превратит небольшие ошибки измерения в большие ошибки при тестировании устройства.

Вам лучше вернуться к первоначальным принципам и разработать собственную систему измерения. Для небольшого количества ГОм вы можете купить резисторы уровня ГОм и использовать операционный усилитель CMOS с очень низким током смещения в качестве буфера. Измерение напряжения в стиле Уитстона также будет работать.

Для еще более высоких сопротивлений измерение скорости разряда хорошего конденсатора из ПТФЭ (т. е. измерение напряжения, отсоединение, затем еще раз через минуту), шунтированного образцом, позволит вам наблюдать очень малые токи.

\$\конечная группа\$

3

\$\начало группы\$

Давайте посчитаем. Резистор 1 ГОм параллельно резистору 100 МОм, результат 90,90 МОм. Резистор 2 ГОм вместо этого равен 95,238 МОм.

Большое изменение сопротивления ГОм приведет к небольшому изменению параллельного соединения. Точное измерение резисторов ГОм таким образом невозможно.

\$\конечная группа\$

\$\начало группы\$

Вместо этого измерьте ток и напряжение. И рассчитать сопротивление с R = U / I.

(По крайней мере, если ток и напряжение находятся в пределах диапазона цифрового мультиметра)

\$\конечная группа\$

\$\начало группы\$

Вот как можно использовать источник постоянного напряжения (< 50 В), цифровой мультиметр с входным сопротивлением около 10 МОм (для измерения тока с помощью функции напряжения) и калькулятор для расчета сопротивления образца.

Измерение гигаом простым мультиметром

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Что внутри делает шкала мультиметра?

спросил
3 года 5 месяцев назад

Изменено
3 года, 5 месяцев назад

Просмотрено
4к раз

\$\начало группы\$

Эти циферблаты знакомы каждому, кто когда-либо держал в руках мультиметр. Положение циферблата указывает максимальный диапазон измеряемой величины.

Но почему мы должны сами настраивать максимальный диапазон? Что происходит внутри мультиметра, когда шкала переключается, скажем, с 20 В на 200 В? Если у нас циферблат на 20В, а измеренное напряжение 50В, почему мультиметр не может обеспечить измерение? У меня мало знаний о внутренней работе мультиметра, но я понимаю, что напряжение измеряется путем пропускания бесконечно малого тока через измеритель и измерения магнитного поля (что-то в этом роде). Но почему измерители не могут сами регулировать свой диапазон?

РЕДАКТИРОВАТЬ: я знаю, что — это счетчиков с автоматическим выбором диапазона, но мне интересно узнать, почему другие приходится настраивать вручную.

• Мультиметр

\$\конечная группа\$

3

\$\начало группы\$

Это изображение (источник) должно рассказать вам все, что вам нужно знать о том, как это работает. На циферблате есть контакты грязесъемника, показанные внизу, которые сопрягаются с контактными площадками на печатной плате измерителя.

Эти контактные площадки подключаются к разным выводам делителя напряжения для разделения напряжения или для пропускания тока через токовый шунт.

Измеритель может измерять только напряжение, скажем, от -0,2 В до +0,2 В. Переключатель диапазона изменяет делитель напряжения, чтобы предварительно масштабировать входное напряжение, чтобы оно находилось в этом диапазоне, и на большинстве счетчиков также посылает сигнал на ЖК-дисплей, чтобы сообщить ему, где поставить десятичную точку.

Что касается того, почему вы должны сделать это сами, а не счетчик сделает это за вас: не больше и не меньше, чем цена. Счетчик с автоматическим диапазоном дороже, чем счетчик без него, из-за необходимости в дополнительном оборудовании для обнаружения выхода за пределы диапазона и выполнения переключения.

\$\конечная группа\$

7

\$\начало группы\$

Старый аналоговый счетчик может быть проще для понимания (источник http://fourier.eng.hmc.edu/e84/labs/lab1/node1.html):

Поскольку отклонение датчика зависит от тока, проходящего через него , а соотношение отклонения/тока не меняется, разные положения контактов будут формировать разные делители напряжения или тока для адаптации шкалы. Примечание: сопротивление катушки также фиксировано.

Цифровые счетчики ничем не отличаются, за исключением того, что вместо катушки, которой требуется определенный ток, у них есть аналого-цифровой преобразователь (АЦП), которому требуется определенное напряжение для индикации полной шкалы.

\$\конечная группа\$

\$\начало группы\$

Если это цифровой мультиметр , то он работает иначе, чем аналоговый .

Схема аналога показана в ответе Ванжело.

Схема для цифрового выглядит следующим образом:

^{смоделируйте эту схему – схема создана с помощью CircuitLab}

) и изменит положение десятичной точки на дисплее.

\$\конечная группа\$

\$\начало группы\$

Вольтметр не измеряет ток. Внутри находится АЦП (аналогово-цифровой преобразователь, то есть настоящее измерительное устройство), который сравнивает входное напряжение с опорным напряжением и выдает коэффициент входа к эталону в виде цифрового выхода.

Допустим, опорное напряжение равно 2В. Тогда максимальное входное напряжение также будет 2В, потому что это будет 100%. Если вы повернете циферблат на входной диапазон 20 В, вы переключите делитель напряжения на вход, так что вы уменьшите входное напряжение в 10 раз. В результате на АЦП с входным напряжением 20 В будет только 2 В. Микроконтроллер знает об этом и показывает реальное значение на дисплее.

Счетчики с автоматическим определением диапазона могут выбирать различные делители напряжения путем переключения реле. Для этого требуются дополнительные детали, и, следовательно, некоторые счетчики просто настраиваются пользователем вручную, что снижает стоимость.

\$\конечная группа\$

1

\$\начало группы\$

В простейшем случае циферблат переключает подходящие резисторы между щупами и измерительной катушкой, чтобы можно было измерять несколько диапазонов напряжения и тока с помощью одного измерителя.

Если вы попытаетесь измерить 40 В в диапазоне 20 В, то прибору придется перейти к показанию 200 %, потому что ток, протекающий в два раза больше, чем требуется для отображения 100 % показания.
