H61M-K
Процессор
Intel® Socket 1155 for 3rd/2nd Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
*Refer to www.asus.com for CPU support list
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
Чипсет
Intel® H61(B3)
Оперативная память
2 x DIMM, Max. 16GB, DDR3 2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1600/1333/1066 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
*Refer to www.asus.com or this user manual for the Memory QVL (Qualified Vendors Lidts).
*Due to OS limitation, when installing total memory of 4GB capacity or more, Windows® 32-bit operation system may only recognize less than 3GB. Install a 64-bit WindowsWindows® OS when you want to install 4GB or more memory on the motherboard.
* 1600MHz and higher frequency is supported by Intel® 3rd generation processors.
* Due to the CPU behavior, DDR3 2133/1866MHz memory module will run at DDR3 2000/1800MHz frequency as default.
Графика
Integrated Graphics Processor
Multi-VGA output support : DVI/RGB ports
— Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
— Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
Maximum shared memory of 1024 MB
Слоты расширения
1 x PCIe 3.0/2.0 x16 *1
2 x PCIe 2.0 x1
Хранилище данных
Intel® H61(B3) chipset :
4 x SATA 3Gb/s port(s), (Blue)
Локальная сеть
Realtek® 8111F, 1 x Gigabit LAN Controller(s)
Realtek® ALC887 8-Channel High Definition Audio CODEC
Порты USB
Intel® H61(B3) chipset :
8 x USB 2.0 port(s) (4 at back panel, (Black), 4 at mid-board)
Эксклюзивные особенности
ASUS Exclusive Features :
— AI Suite II
— Ai Charger
— Anti-Surge
— ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
— Network iControl
ASUS Quiet Thermal Solution :
— ASUS Fan Xpert
ASUS EZ DIY :
— ASUS CrashFree BIOS 3
— ASUS EZ Flash 2
— ASUS MyLogo 2
Разъемы на задней панели
1 x PS/2 keyboard (purple)
1 x PS/2 mouse (green)
1 x DVI
1 x D-Sub
1 x LAN (RJ45) port(s)
4 x USB 2.
0
3 x Audio jack(s)
Разъeмы на плате
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 3Gb/s connector(s)
1 x CPU Fan connector(s) (4 -pin)
1 x Chassis Fan connector(s) (4 -pin)
1 x 24-pin EATX Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Internal speaker connector(s)
1 x Clear CMOS jumper(s)
Аксессуары
I/O Shield
2 x SATA 3Gb/s cable(s)
64Mb Flash ROM, UEFI BIOS, PnP, DMI v2.0, WfM2.0, SMBIOS v2.7, ACPI v2.0a,SLP3.0, EUP-ready
Администрированиe
WOL, PXE, PME Wake Up
Диск с драйверами
Drivers
ASUS Utilities
ASUS Update
Anti-Virus Software (OEM Version)
Форм-фактор
uATX Form Factor
8.9 inch x 6.9 inch ( 22.6 cm x 17.5 cm )
Примечание
*1: Intel® 3rd Generation Core™ processors support PCIe 3.0 speed.
*2: Use a chassis with HD audio module in the front panel to support an 8-channel audio output.
Набор логики Intel H61 Express. Обзор материнской платы ASRock H61M-U3S3
Материнская плата ASRock H61M-U3S3 основана на наборе логики Intel H61 Express, и, прежде чем подробно рассматривать сам продукт, стоит сказать несколько слов о Intel H61 Express.
Чипсет Intel H61 Express
Набор логики H61 Express, как и H67 Express, позиционируется Intel в качестве недорогого массового продукта и ориентирован на потребителя, который ищет платформу для решения повседневных задач. Чипсет, как и старшие модели в лице Intel P67 Express и Intel H67, предназначен для работы с процессорами Sandy Bridge.
| H67 | P67 | H61 | |
| Кол-во линий PCI Express 2.0 | 8 | 8 | 6 |
| PCI интерфейс | нет | нет | нет |
| Кол-во USB 2.0 портов | 14 | 14 | 10 |
| SATA 6 Гб/c порты | 2 | 2 | 0 |
| SATA 3 Гб/c порты | 4 | 4 | 4 |
| HDMI/DVI/VGA/Display Port/eDP | да | нет | да |
| Поддержка интегрированной графики | да | нет | да |
| Intel Rapid Storage Technology RAID 0/1/5/10 | да | да | нет |
| AHCI | да | да | нет |
За основу H61 Express взят хорошо знакомый нам Intel H67, ряд функций которого был отключен.
Так, Intel H61 Express лишился 2 линий PCI Express и 4 USB 2.0 портов. Отдельно хочется отметить серьезное урезание возможностей дисковой подсистемы. У H61 Express отсутствует поддержка накопителей SATA 3.0 и возможность построения RAID-массивов. Насколько это все критично в бюджетном сегменте? На наш взгляд, для большинства потребителей вполне будет достаточно оставшихся 6 линий PCI Express и 10 портов USB 2.0. А SATA 3.0 никто не мешает реализовать через сторонний контроллер (хотя в таком случае может пострадать скорость интерфейса). Подсистема памяти также была несколько урезана: поддерживается один модуль DIMM на один канал DDR3. Таким образом, максимально возможный объем памяти составляет 8 Гбайт. Частота памяти в штатном режиме не может превышать 1333 Мгц.
Материнская плата ASRock H61M-U3S3
| Название | ASRock H61M-U3S3 |
Процессорный разъем, кол-во фаз питания ЦП. | Intel LGA 1155 |
| Чипсет | Intel H61 Express |
| Поддерживаемая память | Двухканальная. 2 разъёма, до 8 ГБ памяти, поддерживается DDR3 1333 МГц |
| Разъемы для карт расширения | 1 x PCIe 2.0 x16 1 x PCIe x1 2 x PCI |
| Задняя панель | 2 x PS/2 4x USB 2.0/1.1 2 x USB 3.0 1 x RJ45 LAN 3 аудио разъема 1 x D-Sub 1 x DVI-D 1 x HDMI |
| Внутренние разъемы ввода/вывода. Системные кнопки. | 24-контактный ATX 8-pin разъем питания ATX 12В 2 x SATA 6 Гб/с 4 x SATA 3Гб/с 2 x USB 2.0/1.1 1 х COM 1 x IR 1 x CIR 1 x LPT 3 разъема для подключения вентиляторов (CPU, 2 * system) разъем для передней аудиопанели (аудиовыход, аудиовход) разъем для передней панели (Кнопки Power и Reset; индикаторы питания и работы HDD) |
| Используемые контроллеры | Звук — Realtek ALC662 (6-канальный HDA-кодек) Сеть — 1 х Atheros AR8151 USB 3.  0 — ASMedia ASM1042SATA 6 Гб/с — ASMedia ASM1061 PCI — ASMedia ASM1085 |
| Форм-фактор, размер | microATX (244 x 218 мм) |
Материнская плата ASRock H61M-U3S3 поставляется в коробке стандартных размеров. Упаковка не отличается какими-либо дизайнерскими изысками и соответствует позиционированию продукта.
Упаковка материнской платы ASRock H61M-U3S3
Упаковка материнской платы ASRock H61M-U3S3
В комплекте с материнской платой поставляется один кабель Serial ATA, диск с драйверами и утилитами, инструкция по эксплуатации, несколько брошюр, а также планка на заднюю панель корпуса. Как мы видим, ASRock положила в коробку с H61M-U3S3 самый минимум. В целом, столь скромный набор аксессуаров соответствует позиционированию продукта, но все же хотелось бы видеть в комплекте хотя бы два Serial ATA кабеля.
Несмотря на всю бюджетную сущность решения, материнская плата не выглядит серой мышью.
Дизайнерских излишеств в H61M-U3S3 не наблюдается, но черный текстолит вкупе с синими и белыми слотами расширения смотрится неплохо. Добавляет привлекательности небольшой радиатор, который прикрыт декоративной крышкой с логотипом вендора. Желание ASRock использовать столь скромную систему охлаждения оправдано: набор логики Intel H61 Express имеет достаточно низкое тепловыделение, и применение тепловых трубок здесь просто ни к чему. Элементы питания лишены какого-либо охлаждения.
Материнская плата ASRock H61M-U3S3, общий вид
Инженеры ASRock применили 3+1+1 подсистему питания. Три фазы питают непосредственно ядра центрального процессора, а подсистема памяти и интегрированное графическое ядро обходятся одной фазой каждая. Система питания рассматриваемой материнской платы использует твердотельные конденсаторы.
Рассмотрим подробнее, насколько удобно расположены элементы на материнской плате. Разъёмы питания находятся в стандартных местах: ATX 2.
3 справа за слотами памяти, а 8-контактный процессорный — сверху, в левом углу платы. Применение низкопрофильного радиатора на чипсете позволяет устанавливать длинные карты расширения без каких-либо намеков на неудобство. Данное решение не может не радовать, учитывая форм-фактор mATХ.
Материнская плата ASRock H61M-U3S3, вид сверху
Материнская плата ASRock H61M-U3S3, вид снизу
Обратим внимание на пространство вокруг процессорного сокета. Несложно заметить, что H61M-U3S3 имеет по два отверстия на каждом углу разъема для установки центрального процессора. Дело в том, что инженеры ASRock реализовали возможность установки на материнскую плату кулеров для LGA775, LGA1155 / LGA1156, которая получила название C.C.O. (Combo Cooler Option). Эта опция — настоящая находка для бюджетной платы, ведь многие пользователи будут переходить на LGA1155 именно с LGA775.
Порты, разъёмы и возможности
Набор слотов ASRock H61M-U3S3, видимо, также был выбран с расчетом на миграцию.
Два PCI слота придутся кстати тем, у кого есть платы расширения для данного интерфейса. Если вы планируете установку двухслотовой видеокарты, то одним PCI придется пожертвовать. Два разъема DIMM способны уместить до 8 ГБ оперативной памяти DDR3 в двухканальном режиме, работающих на частоте вплоть до 1333 МГц.
Задняя панель на материнской плате ASRock H61M-U3S3
Задняя панель ASRock H61M-U3S3 оснащена следующим набором портов и разъемов: D-Sub, DVI-D, HDMI, два PS/2, три аудиоразъема, разъем Ethernet и 6 портов USB, два из которых соответствуют стандарту USB 3.0 и окрашены в синий цвет. Порты USB имеют увеличенное энергоснабжение и предназначены для подзарядки различных устройств в том числе при выключенном компьютере.
ASRock дополнила возможности H61 Express за счет использования контроллеров сторонних производителей.
Чипы на материнской плате ASRock H61M-U3S3
Так, звук реализован посредством микросхемы Realtek ALC662 — не самое продвинутое решение в портфолио компании.
Инженеры ASRock не стали дополнять звуковые возможности S/PDIF-выходом, ограничившись стандартными миниджек-разъемами, которые выведены на заднюю панель платы. Сетевые возможности новинки представлены гигабитным контроллером Atheros AR8151.
Выше мы уже упоминали, что Intel H61 Express лишен SATA 3.0, USB 3.0 и PCI-интерфейсов. Отсутствие PCI-интерфейса инженеры ASRock решили посредством использования контроллера Asmedia ASM1085, который поддерживает два слота PCI.Для реализации USB 3.0 была использована микросхема ASMedia ASM1042, которая поддерживает два соответствующих порта. Таким образом, включая стандартные возможности чипсета, материнская плата ASRock H61M-U3S3 поддерживает 8 портов USB, шесть из которых выведены на заднюю панель материнской платы, а четыре доступны в виде двух внутренних разъемов на системной плате. Помимо привычных USB, производитель дополнил материнскую плату рядом разъемов: CIR, IR, COM и LPT.
Дисковые возможности были расширены за счет контроллера ASMedia ASM1061, который позволяет подключить два устройства SATA 3.
0. Таким образом, рассматриваемая системная плата позволяет использовать шесть Serial ATA устройств.
BIOS и настройки платы
На плате присутствует перемычка очистки CMOS. BIOS основан на коде AMI BIOS. ASRock использовала в H61M-U3S3 прошивку Unified Extensible Firmware Interface (UEFI) со своим авторским интерфейсом, который в целом интуитивно понятен и удобен.
Рассматривать стандартные настройки бессмысленно — они от платы к плате практически не меняются — поэтому обратим внимание на тот раздел UEFI, который интересует нас больше всего. В разделе OC — Tweaker, вендор собрал все основные настройки, которые касаются непосредственно оверклокинга и настройки памяти.
Для удобства мы приводим нашу традиционную таблицу с доступными настройками.
| Параметр | Диапазон | Шаг |
| Частота шины | 100 | |
| Частота GPU | 1100-3000 МГц | |
| Множитель | 16-37 | 1 |
| Load-Line Calibration | Нет | |
| Память | 800, 1066, 1333 МГц | |
Настройки напряжения | ||
| CPU Vcore | Offset -0,1…+0,1 В | 0,05 В |
| GPU Voltage | Offset 0…+0,1 В | 0,05 В |
| QPI/Vtt | 0,815 — 1,401 В | 0,01 В |
| System Agent | 0,925 В; 1,016 В; 1,107 В; 1,200 В | |
| CPU PLL | 1,548-2,310 В | 0,008 В |
| DRAM Voltage | 1,2-1,8 В | 0,015 В |
| PCH | 0,78 — 1,403 В | 0,01 В |
Тайминги памяти | ||
| CAS Latency Time | 5~15 | 1 |
| tRCD | 4~15 | 1 |
| tRP | 4~15 | 1 |
| tRAS | 10~40 | 1 |
| tRRD | 4~7 | 1 |
| tWTR | 4~9 | 1 |
| tWR | 5~16 | 1 |
| tRTP | 4~9 | 1 |
| tFAW | 10~63 | 1 |
| Command Rate(CMD) | 1~2 | 1 |
Настройки подсистемы памяти собраны в разделе OC — Tweaker.
У вас есть возможность поставить тайминги в Auto режим, либо более тонко вручную настроить каждый параметр. Таймингов памяти достаточно, особенно учитывая тот факт, что перед нами бюджетная материнская плата. Здесь также собраны настройки, касающиеся центрального процессора: множитель процессора, индивидуальные множители для ядер в режиме Turbo Boost (ограничения те же, что и для H67).
Настройки напряжения не могут похвастаться такой же обширностью, как в случае с таймингами памяти. Тем не менее, набор параметров у ASRock H61M-U3S3 все же неплохой. Также новинка поддерживает сохранения профилей настроек, что бывает действительно полезно.
В разделе H/W Monitor можно посмотреть температуры процессора и системы, напряжение на процессоре и памяти, а также скорости вращения вентиляторов. Заодно здесь предусмотрено автоматическое управление частотой вращения процессорного и системных вентиляторов, что, несомненно, порадует любителей тишины.
Оверклокинг, тестирование
Материнская плата ASRock H61M-U3S3 тестировалась с применением разблокированного процессора Intel Core i5-2500K и двух планок оперативной памяти Transcend aXeRam DDR3-2000 по 2 ГБ каждая. Другие комплектующие, используемые в тестовом стенде: видеокарта MSI N470 GTX, жесткий диск Hitachi HTS543232A7A и блок питания Thermaltake Toughpower XT 650W. На тестовом ПК была установлена операционная система Windows 7 x64, каждый тест проводился по пять раз подряд, после чего последние 3 результата усреднялись.
Начинаем мы с разгона графического ядра. Несмотря на то, что материнскую плату ASRock H61M-U3S3 крайне сложно назвать оверлокерским продуктом, нам все же интересно, что у нас получится с интегрированной графикой в Intel Core i5-2500K на бюджетной платформе. Мы подняли напряжение на процессоре на 0,15 В и, соответственно, частоту графического ядра до 2100 МГц.
Известно, что встроенная графика Sandy Bridge чувствительна к объему и быстродействию оперативной памяти.
Поэтому, прежде чем тестировать прирост производительности от разгона графики, мы решили поэкспериментировать с памятью. Установить частоту памяти выше, чем 1333 МГц нет возможности, что неудивительно — ведь сам набор логики Intel H61 Express ограничен этим значением. Мы принялись настраивать тайминги памяти. В итоге удалось добиться стабильной работы при 6-6-6-18 — это стандартный результат для наших модулей памяти Transcend aXeRam DDR3-2000.
В итоге с такими параметрами наша система работала стабильно, и мы провели тест 3D Mark Vantage в режиме Performance. Получилось 2898 очков у разогнанной системы против 1791 у штатной — очень внушительный 60% прирост производительности.
Дополнительно мы решили провести андервольтинг нашего процессора. Диапазон регулировки напряжений здесь ограничен, так что долго экспериментировать не пришлось: Vcore -100 мВ, GPU -100мВ, PLL 1,548, VTT 0,908. В результате под максимальной нагрузкой в стресс-тесте LinX удалось отыграть 20 Вт.
Отдельно хочется рассказать про Power Saving режим, который доступен в BIOS Setup материнской платы ASRock H61M-U3S3, но не активирован при стандартных настройках.
Включив его вручную, мы увидели, что в стресс-тесте LinX система автоматически уменьшает напряжение центрального процессора на 0,1 В, что достаточно близко к нашему результату по андервольтингу. Однако в простое энергопотребление при включении Power Saving было даже выше стандартного.
Расскажем немного про комплектное программное обеспечение. Название ASRock Extreme Tuning Utillity говорит само за себя. Данное ПО информирует нас о состоянии различных показателей системы: температуры, частоты, настройки оверклокинга, позволяет менять частоту вращения вентиляторов, сохранить и загружать профили настроек.
ASRock Extreme Tuning Utillity на материнской плате ASRock H61M-U3S3
Также в комплекте есть утилита XFast USB, о которой мы расскажем в следующем разделе.
Результаты тестирования
Производительность современных процессоров Intel практически не зависит от используемого чипсета.
Выбор материнской платы влияет на особенности реализации механизма Turbo Boost и производительность подсистемы памяти.
Результаты бенчмарка MaxxPI на материнской плате ASRock H61M-U3S3
Начинаем мы традиционно с MaxxPI. Этот тест берет свое начало от известного бенчмарка SuperPi. На диаграммах хорошо видно, что ASRock H61M-U3S3 несколько уступает материнским платам Biostar TP67XE и Biostar TH67XE. Разнятся результаты незначительно, и все же данная картина наблюдается как для однопоточного теста, так и для многопоточного.
Результаты бенчмарка Sandra 2011 на материнской плате ASRock H61M-U3S3
Тестирование в Sandra 2011 не меняет общей картины: ASRock H61M-U3S3 несколько отстает от своих конкурентов в лице материнских плат Biostar. Однако разница между результатами очень незначительна и составляет порядка 2,5%. Такие результаты более чем ожидаемы, Sandra 2011 крайне процессорозависим, а мы используем один и тот же процессор.
Кодирование аудио на материнской плате ASRock H61M-U3S3
Кодирование видео на материнской плате ASRock H61M-U3S3
Кодирование аудио и видео — хорошо распараллеливаемые задачи, и также сильно зависят от производительности центрального процессора, который в нашем случае одинаков для всех материнских плат. Соответственно, мы наблюдаем абсолютный паритет между участниками тестирования в тестах на кодирование видео — результаты разнятся на 0,75%. А вот при кодировании аудио в Lame Biostar TP67XE и Biostar TH67XE опережают ASRock H61M-U3S3 с отрывом в 8%.
Обработка изображений на материнской плате ASRock H61M-U3S3
Несмотря на разные алгоритмы взаимодействия с системой и отсутствие постоянной 100% загрузки центрального процессора, результаты тестирования отличаются на 2% в Photoshop, а в Paint результаты тестирования и вовсе идентичны.
Расчеты на материнской плате ASRock H61M-U3S3
В расчетном тестировании ASRock H61M-U3S3 несколько уступает Biostar TP67XE и Biostar TH67XE.
Особенно это видно в тесте Mathematica 8, где последние опережают рассматриваемую материнскую плату на 5%. Ну а результаты Fritz разнятся всего лишь на 1%.
Рендеринг на материнской плате ASRock H61M-U3S3
Несмотря на схожие задачи, выполняемые программами рендеринга, некоторые особенности все же есть, и они влияют на расстановку сил между тестируемыми системами. Для POV-Ray и Cinebench разница между платами Biostar и ASRock ничтожна мала — 0,3%. В то же время 3ds Max говорит о том, что продукты Biostar несколько опережают ASRock. Но эта разница, опять же, составляет порядка 3%.
Тесты памяти на материнской плате ASRock H61M-U3S3
В тестах памяти виден серьезный перевес со стороны материнских плат Biostar. ASRock H61M-U3S3 демонстрирует существенное отставание порядка 15-20%. Дело в том, что в автоматическом режиме плата запустила наши модули на частоте 1066 МГц с таймингами 8-8-8-20, в то время как большинство плат выбирает режим 1333 МГц.
Отсюда и разница в предыдущих тестах.
Тесты в игровых приложениях с использованием интегрированного видео на материнской плате ASRock H61M-U3S3
Как видите, при работе с интегрированным графическим ядром производительность подсистемы памяти сильно влияет на результат. В большинстве игровых приложений материнская плата ASRock H61M-U3S3 проигрывает Biostar TH67XE в среднем 5-10 %.
Помимо тестирования в компьютерных играх с использованием интегрированной графики, мы также протестировали системы с дискретной видеокартой MSI N470 GTX.
Тесты в игровых приложениях с использованием дискретного видео на материнской плате ASRock H61M-U3S3
Общий уровень fps вырос в разы, а кардинально картина не изменилась.
ASRock H61M-U3S3 в ряде приложений по-прежнему несколько отстает. Стоит отметить, что разрыв не только сократился, но и в ряде случаев нивелировался. Ведь в данном случае у видеокарты есть собственная GDDR память и лезть в память оперативную ей незачем.
Посмотрим на энергопотребление тестируемых плат. Замерялись значения в простое, под однопоточной нагрузкой (MaxxPI) и при прохождении стресс-теста LinX. Два значения в каждом из столбцов соответствуют энергопотреблению в штатном режиме и при андервольтинге. Замеры проводились для всей системы в целом, то есть при рассмотрении результатов нужно также учитывать КПД блока питания.
Измерение энергопотребления на материнской плате ASRock H61M-U3S3
Результаты довольно интересные. В простое система на базе платы ASRock H61M-U3S3 потребляет меньше электроэнергии, нежели Biostar TP67XE как в штатном режиме, так и при андервольтинге. На графике хорошо видна зависимость результатов от нагрузки на центральный процессор, которые с ростом последней меняются кардинальным образом.
В MaxxPI2 разрыв между участниками тестирования серьезно сокращается. ASRock лидирует, но его превосходство составляет лишь 2,4 Вт в штатном режиме и 4 Вт при андервольтинге. Ну а при полноценном стресс-тестировании материнская плата H61M-U3S3 проигрывает продукту Biostar в обоих режимах. Причина тому, скорее всего, кроется в более эффективной подсистеме питания материнской платы Biostar TP67XE.
Напоследок мы решили проверить на практике работу фирменной технологии XFast. Последняя повышает скорость взаимодействияUSB-накопителей с ПК за счет некой программной оптимизации. На официальном сайте производителя демонстрируются очень оптимистичные графики быстродействия, что и привлекло наше внимание. Для тестов использовался программный пакет INASPT и накопитель Seagate GoFlex на 500 ГБ.
Технология XFast на материнской плате ASRock H61M-U3S3
Измерение скорости работы с портами USB 2.
0 на материнской плате ASRock H61M-U3S3
Измерение скорости работы с портами USB 3.0 на материнской плате ASRock H61M-U3S3
При включении XFast с USB 2.0 мы действительно наблюдаем серьезный прирост быстродействия. Пропускная способность интерфейса USB 2.0 никак не изменилась, но оказывается, что этот интерфейс может работать быстрее, чем мы с вами привыкли. В то же время при использовании USB 3.0 никакого выигрыша от использования XFast нам обнаружить не удалось. Впрочем, этот интерфейс и так довольно быстр.
Выводы
Набор логики Intel H61 Express — неплохой бюджетный продукт. Производитель убрал из него некоторые возможности, которые нужны требовательным пользователям, и за счет этого немного снизил конечную стоимость решения.
В то же время производитель материнской платы оказывается волен добавить все те возможности, которых, по его мнению, не хватает H61 Express. В ASRock H61M-U3S3 установили контроллеры скоростных интерфейсов USB 3. 0 и SATA 6 Гбит/с, так что покупателю не придется задумываться об их наличии при будущих апгрейдах. При этом плата также оснащена несколькими старыми интерфейсами: PCI, COM, LPT. В сочетании с двойным набором крепежных отверстий это делает новинку интересным решением для тех, кто хочет максимально безболезненно перебраться с LGA 775 на LGA 1155.
Автор: Артём Семенков
H61M-K｜Материнские платы｜ASUS Global
ЦП, набор микросхем и графика
Разъем LGA1155 для процессоров Intel® 3-го/2-го поколения Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron®
Эта материнская плата поддерживает процессоры Intel® Core™ i7/i5/i3/Pentium®/Celeron® 3-го/2-го поколения в корпусе LGA1155 с интегрированными контроллерами iGPU, памяти и PCI Express для поддержки встроенной графики с выделенными наборами микросхем, 2-канальный ( 2 модуля DIMM) памяти DDR3 и 16 линий PCI Express 3.0/2.0. Это обеспечивает отличную графическую производительность. Процессоры Intel® Core™ i7/i5/i3/Pentium®/Celeron® 3-го/2-го поколения являются одними из самых мощных и энергоэффективных ЦП в мире.
Набор микросхем Intel® H61 Express
Набор микросхем Intel® H61 Express представляет собой набор микросхем для поддержки новых процессоров Intel® 3-го/2-го поколения Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® с разъемом 1155. процессоры. Он обеспечивает улучшенную производительность за счет использования последовательных каналов связи «точка-точка», что позволяет повысить пропускную способность и стабильность.
PCIe 3.0 Ready
Новейший стандарт шины PCI Express обеспечивает улучшенное кодирование, вдвое превышающее производительность текущего PCIe 2.0. Общая пропускная способность канала x16 достигает максимума 32 ГБ/с, что вдвое превышает 16 ГБ/с по сравнению с PCIe 2.0 (в режиме x16). PCIe 3.0 обеспечивает пользователям беспрецедентную скорость передачи данных в сочетании с удобством и плавным переходом, обеспечиваемым полной обратной совместимостью с устройствами PCIe 1.0 и PCIe 2.0. Это обязательная функция для пользователей ПК, стремящихся улучшить и оптимизировать графическую производительность, а также использовать новейшие, наиболее перспективные технологии.
* Скорость PCIe 3.0 поддерживается процессорами Intel® Core™ 3-го поколения.
Двухканальная память DDR3 2200(O.C)/2133(O.C)/2000(O.C) /1866(O.C)/1600/1333/1066 поддержка
Материнская плата поддерживает память DDR3 со скоростью передачи данных 2200(O.C)/ 2133(O.C)/2000(O.C)/1866(O.C)/1600/1333/1066 поддерживают МГц для удовлетворения более высоких требований к пропускной способности новейших 3D-графики, мультимедиа и Интернет-приложений. Двухканальная архитектура DDR3 увеличивает пропускную способность вашей системной памяти для повышения производительности системы
* Частота памяти DDR3 1600 МГц и выше поддерживается процессорами Intel® 3-го поколения.
* Из-за поведения процессора модули памяти DDR3 2133/1866/ работают на частоте DDR3 2000/1800 МГц.
ASUS UEFI BIOS (режим EZ)
Уникальный для материнских плат ASUS интерфейс UEFI (Unified Extensible Firmware Interface) — это первый в истории графический интерфейс BIOS, управляемый мышью, с возможностью выбора двух режимов.
Он предлагает удобный интерфейс, который выходит за рамки традиционных элементов управления BIOS только с клавиатуры и обеспечивает более гибкий и удобный ввод с быстрой прокруткой. Пользователи могут легко ориентироваться в UEFI BIOS с плавностью своей операционной системы. Быстрому и простому разгону и обмену настройками способствует функция моментального снимка BIOS с помощью горячей клавиши F12. В эксклюзивном режиме EZ отображается часто используемая информация о настройке, а расширенный режим предназначен для опытных энтузиастов производительности, которым требуется гораздо более сложный контроль системы, включая подробную информацию о DRAM.
Поддержка жестких дисков емкостью более 2,2 ТБ
ASUS UEFI BIOS изначально поддерживает жесткие диски емкостью более 2,2 ТБ в 64-разрядной версии, а полное использование дискового пространства позволяет выполнять гораздо более захватывающие вычисления по сравнению с традиционными версиями BIOS.
Эксклюзивный интерфейс ASUS
Режим EZ — обеспечивает легкий доступ к выбираемым оптимизированным системным режимам, четкому отображению системной информации и перетаскиванию приоритетов загрузки
Расширенный режим — для опытных энтузиастов производительности, которым требуются сложные системные настройки
AI Suite II
Единый доступ к инновационным функциям ASUS
Благодаря удобному интерфейсу ASUS AI Suite II объединяет все эксклюзивные функции ASUS в один простой в использовании программный пакет.
Это позволяет пользователям контролировать разгон, управление энергопотреблением, контроль скорости вращения вентилятора, напряжение и показания датчиков. Это универсальное программное обеспечение предлагает разнообразные и простые в использовании функции без необходимости переключаться между различными утилитами.
Вентилятор Xpert
ASUS Fan Xpert позволяет интеллектуально регулировать скорость вращения вентиляторов ЦП и корпуса в зависимости от температуры окружающей среды, вызванной различными климатическими условиями в разных географических регионах и нагрузкой вашего ПК. Встроенное множество полезных профилей обеспечивает гибкое управление скоростью вращения вентилятора для создания тихой и прохладной среды.
Network iControl
Управление пропускной способностью сети в режиме реального времени
С помощью кнопки включения/выключения одним нажатием используемое в настоящее время приложение имеет приоритет данных и пропускной способности сети по сравнению с другими программами.
Кроме того, вы можете легко расставить приоритеты для своего любимого программного обеспечения, настроив профили через интуитивно понятный пользовательский интерфейс. В профиле программы могут быть предварительно запланированы для запуска в определенный период времени, чтобы избежать перегрузки сети и длительного ожидания загрузки. Автоматическое сетевое подключение PPPoE обеспечивает одноэтапную настройку для повышения удобства работы в Интернете. В целом, это интуитивно понятный центр управления пропускной способностью сети.
Защита от перенапряжения ASUS
Защитите свое устройство
Конструкция защиты от перенапряжения обнаруживает условия перенапряжения и предотвращает распространение скачков напряжения в режиме реального времени. Он также активно отключает подачу перенапряжения для защиты системы.
1. Обнаружение перенапряжения в режиме реального времени.
2. Активная защита от потенциального повреждения ваших материнских плат и систем
RoHS
GreenASUS и ErP Ready
Материнская плата соответствует стандартам Европейского Союза, связанным с энергопотреблением (ErP), и ErP требует, чтобы продукты соответствовали определенным требованиям энергоэффективности в отношении энергопотребления.
Это соответствует видению ASUS по созданию экологически безопасных и энергоэффективных продуктов за счет дизайна продукта и инноваций, направленных на сокращение углеродного следа продукта и, таким образом, смягчение воздействия на окружающую среду.
H61M-K Обзор продукта

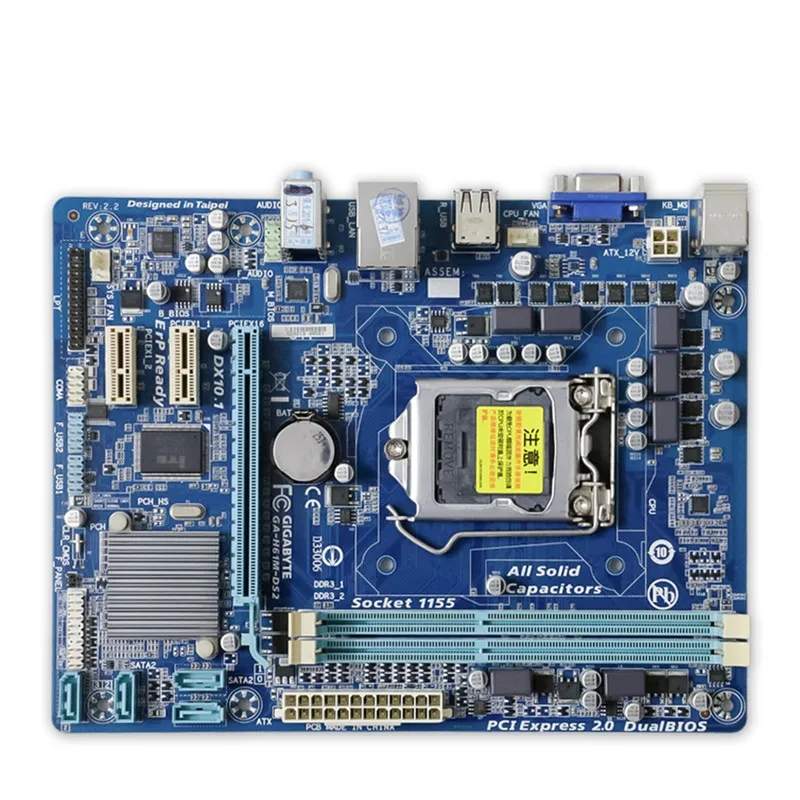

Купить Материнская плата Gigabyte GA-H61M-DS2 поддерживает Intel 3-го поколения?? Процессоры и Intel 2-го поколения????Core??? Процессоры (сокет LGA1155) — Tic Tech
-11%
7 999,00 ₹ включая НДС
Краткий обзор характеристик –
- Ultra Durable 9
- Совершенно новый дизайн
- Поддерживает процессоры Intel ® 22-нм третьего поколения и процессоры Intel ® Core™ 2-го поколения (разъем LGA1155)
- Уникальная зарядка вкл/выкл обеспечивает наилучшие возможности подзарядки iPad, iPhone и iPod Touch
- Поддерживает интерфейс PCI-Express 3-го поколения
- Лучшая в отрасли конструкция твердотельных конденсаторов
- Touch BIOS™ не требует перезагрузки, что упрощает изменение настроек BIOS
- Enhanced Intel HD Graphics 2000/3000, интегрированный с процессором
- Инновационная технология Smart 6 для более интеллектуального управления ПК
- Защита DualBIOS™ с возможностью загрузки жесткого диска емкостью 3 ТБ и более
Нет в наличии
Описание
Дополнительная информация
Бренд
Отзывы (0)
Защита от влажности
Электростатическая защита
Защита от сбоев мощности
Gigabyte Systems Bios
Gigabyte Systems Bios
Gigabyte Systems Bios
.
управлять функциями «F» и навигацией без мыши. Хотя некоторые EFI BIOS пытаются решить эту проблему с помощью удобной для мыши среды, во многих реализациях по-прежнему отсутствует определенная простота использования, необходимая для большинства людей. С помощью GIGABYTE Touch BIOS™ инженеры GIGABYTE полностью переосмыслили то, как пользователи могут взаимодействовать со своим BIOS, сделав его более интуитивно понятным. На самом деле, с сенсорным экраном GIGABYTE Touch BIOS™ так же прост в использовании, как и большинство приложений на вашем iPhone.
Разработано для поддержки PCI Express Gen.3
Материнская плата GIGABYTE полностью сконфигурирована для предоставления геймерам новейшей технологии Gen.3 PCI Express, обеспечивающей максимальную пропускную способность данных для будущих дискретных графических карт.
* PCIe Gen. 3 зависит от совместимости процессора и платы расширения.
Intel ® HD Graphics Core 2000/3000 Расширенные визуальные функции
Intel ® Quick Sync Video
Intel ® Quick Sync Video обеспечивает революционную обработку мультимедиа для невероятно быстрого редактирования и обмена.
Intel ® InTru™ 3D
Процессоры Intel ® Core™ 2-го поколения обеспечивают выдающееся качество Blu-Ray Stereo 3D в полном разрешении высокой четкости (1080p) с HDMI 1.4.
Intel ® Расширенные векторные расширения (AVX)
Повышает производительность приложений с ускоренными вычислениями с плавающей запятой и векторными вычислениями с минимальным увеличением мощности.
Полные характеристики материнской платы Gigabyte GA-H61M-S
| ЦП | 1. Поддержка процессоров Intel® Core™ i7/Intel® Core™ i5/Intel® Core™ i3/Intel® Core™ i3 ® процессоры/процессоры Intel® Celeron® в корпусе LGA1155 2. Кэш-память третьего уровня зависит от ЦП (для некоторых процессоров Intel ® Core™ требуется графическая карта, см. «Список поддерживаемых ЦП» для получения дополнительной информации.  ) | |
| Набор микросхем | Набор микросхем Intel ® H61 Express | |
| Память | 2 разъема DDR3 DIMM на 1,5 В с поддержкой до 16 ГБ системной памяти, бит — более из-за операционной системы Установлено ГБ физической памяти, реальный отображаемый объем памяти будет меньше 4 ГБ. Двухканальная архитектура памяти Поддержка модулей памяти DDR3 1333/1066/800 МГц Поддержка модулей памяти без ECC (Дополнительную информацию см. в «Списке поддерживаемых модулей памяти».) | |
| Onboard Graphics | Integrated Graphics Processor:1 x D-Sub port | |
| Audio | Realtek ® ALC887 codec High Definition Audio 2/4/5.  1/7.1-channel * Для настройки 7.1-канального звука необходимо использовать аудиомодуль высокой четкости на передней панели и включить функцию многоканального звука с помощью аудиодрайвера. | |
| LAN | 1 сетевой чип Atheros GbE (10/100/1000 Мбит) | |
| Слоты расширения | 1 слот PCI Express x16, работающий на скорости x16 (Слот PCI Express x16 соответствует стандарту PCI Express 3.0.) * PCIE Gen.3 зависит от совместимости ЦП и платы расширения. 2 разъема PCI Express x1 (слоты PCI Express x1 соответствуют стандарту PCI Express 2.0.) | |
| Интерфейс хранения | 4 разъема SATA 3 Гбит/с, поддерживающие до 4 устройств SATA 3 Гбит/с | 0 |
| USB | До 8 портов USB 2. 0/1.1 (4 порта на задней панели, 4 порта доступны через внутренние USB-разъемы) | |
| Внутренние разъемы ввода-вывода | ||
| Разъемы задней панели | 1 порт клавиатуры PS/2 1 порт мыши PS/2 1 порт D-Sub 4 порта USB 2 /1.1 Порты 1 x RJ-45 Port 3 X Audio Gacks (Line In/Line Out/Microphone) | |
| Контроллер I/O | ITE IT8728. | Обнаружение системного напряжения Обнаружение температуры процессора/системы Определение скорости вентилятора ЦП/системы Управление скоростью вентилятора ЦП * Поддержка функции управления скоростью вентилятора ЦП зависит от установленного кулера ЦП.  Похожие записи
Об авторе alexxlab |
