LM317 регулируемый стабилизатор напряжения и тока. Характеристики, онлайн калькулятор, datasheet

Главная » Источники питания, Справочник » LM317 регулируемый стабилизатор напряжения и тока. Характеристики, онлайн калькулятор, datasheet

LM317 — популярный регулируемый положительный линейный стабилизатор напряжения. Он был разработан Бобом Добкиным в 1976 году, когда он работал в National Semiconductor.

LM317t способен обеспечить плавную регулировку выходного напряжения от 1,2 В до 37 В с током нагрузки до 1,5 А. Также данный стабилизатор может работать в качестве стабилизатора тока. Далее в статье приведем примеры подключения LM317.

Отличительные особенности LM317t

• Обеспечения выходного напряжения от 1,2 до 37 В.
• Ток нагрузки до 1,5 A.
• Наличие защиты от возможного короткого замыкания.
• Надежная защита микросхемы от перегрева.
• Погрешность выходного напряжения 0,1%.

Цоколевка LM317

Как и большинство стабилизаторов напряжения, микросхема LM317 имеет три вывода:

1. Adj — управляющий вывод.
2. Vout — выход.
3. Vin — вход.

Ниже представлена распиновка LM317 в наиболее распространенных корпусах:

Блок-схема LM317

Здесь представлена внутренняя схема LM317:

Характеристики LM317t

Приведем основные параметры стабилизатора LM317:

• Входное напряжение, max: 40 В.
• Выходное напряжение, min: 1,25 В.
• Опорное напряжение (Vref): от 0,1 до 1,3 В.
• Ток нагрузки, max: 1,5 А.
• Нестабильность выходного напряжения: 0,1 %.
• Ток Adj: 50…100 мА.
• Корпус: TO-220, TO-92, TO-3, D2PAK.

Подробные параметры смотрите в datasheet на русском языке, который можно скачать в конце статьи.

Аналог LM317

Ниже представлен полный список зарубежных и отечественных аналогов стабилизатора LM317:

• отечественный аналог LM317: 142ЕН12,1157ЕН1.
• зарубежный аналог LM317: GL317, SG31, SG317, UPC317, ECG1900, SG317T, LM317K, SG317K, UA317KC, UC317K, LM317LD, KA317LZ, LM317LZ, LM31MDT, KA317M, ECG956, KA317M, SG317P, SG317T, SP900, UA317UC, UC317T, UPC317H.

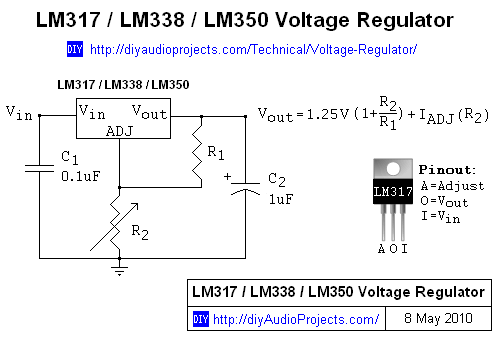

Схема подключения LM317 – стабилизатор напряжения

Как было сказано выше, LM317 может обеспечить любое напряжение на выходе в диапазоне от 1,2 до 37 В. Для того чтобы получить необходимое выходное напряжение, нам необходимо подключить всего два резистора, образующие делитель напряжения.

В зависимости от сопротивления этих резисторов можно получить разное выходное напряжение. Ниже приведена типовая схема подключения LM317 в качестве стабилизатора напряжения, взятая из datasheet:

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания…

Подробнее

Формула расчета выходного напряжения следующая:

V_O = VREF * (1 + R2/R1)

• V_O — выходное напряжение.
• V_REF  — опорное напряжение по datasheet (1,25 В).
• R2 и R1 — резисторы делителя напряжения.

Сопротивление резисторов для разных напряжений:

• 3 вольта — R1 (240 Ом) и R2(336 Ом).
• 3,3 вольта — R1 (240 Ом) и R2(394 Ом).
• 5 вольт — R1 (240 Ом) и R2(720 Ом).
• 9 вольт — R1 (240 Ом) и R2(1488 Ом).
• 12 вольт — R1 (240 Ом) и R2(2064 Ом).
• 24 вольта — R1 (240 Ом) и R2(4368 Ом).

Онлайн калькулятор LM317 — расчет напряжения

Для облегчения вычислений ниже представлен онлайн калькулятор для расчета сопротивления резисторов стабилизатора LM317. В данном калькуляторе предусмотрено два варианта расчета:

• Первый вариант: зная необходимое выходное напряжение и сопротивление резистора R1 можно рассчитать сопротивление резистора R2.
• Второй вариант: зная сопротивления обоих резисторов R1 и R2 можно рассчитать выходное напряжение.

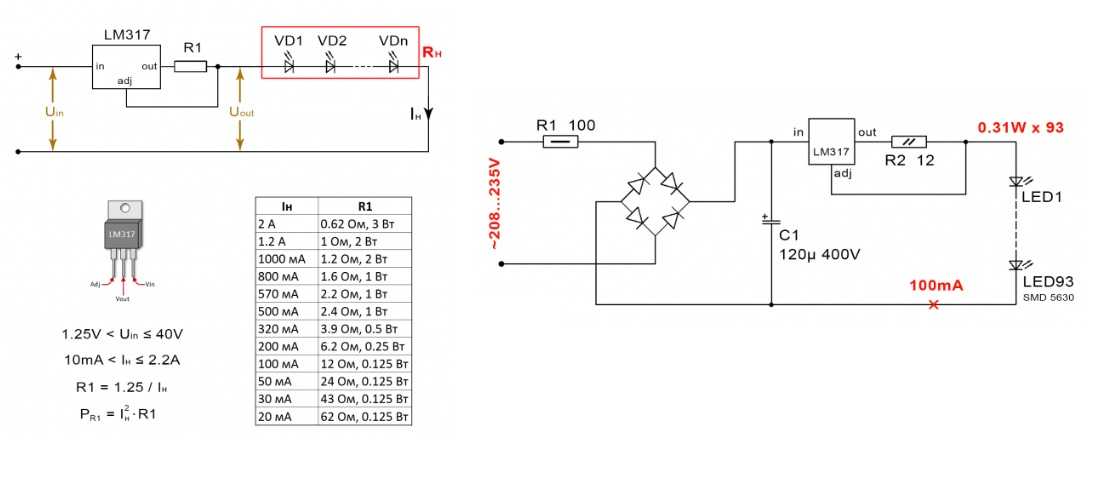

Схема подключения LM317 – стабилизатор тока

LM317 может работать и в качестве стабилизатора тока. Стабилизатор тока, как правило, используют для питания светодиодов. Все что нужно для стабилизации тока — это LM317 и один постоянный резистор.

Ниже приведена типовая схема подключения LM317 в качестве стабилизатора тока, взятая из datasheet:

Формула расчета тока стабилизации следующая:

I_O = V_REF /R1

• I_O — выходной ток.
• V_REF — опорное напряжение по datasheet (1,25 В).
• R1 — сопротивление резистора.

Онлайн калькулятор LM317 — расчет тока

Для облегчения вычисления ниже представлен онлайн калькулятор для расчета тока стабилизатора LM317:

Для упрощения расчета номинала резистора можно использовать несложный калькулятор, который поможет рассчитать необходимые номиналы не только для LM317, но и для L200, стабилитрона TL431, M5237, 78xx.

Скачать datasheet и калькулятор для LM317 (103,4 KiB, скачано: 52 731)

Типовая схема включения LM317t

примечание к схеме

• Резисторы R1 и R2 необходимы для установки выходного напряжения.
• Конденсатор Cadj рекомендуется для подавления пульсаций. Предотвращает усиление пульсаций при увеличении выходного напряжения.
• Конденсатор C1 рекомендуется если LM317 не находится в непосредственной близости возле конденсаторов фильтра источника питания. Керамический или танталовый конденсатор емкостью 0,1 мкФ или 1 мкФ будет достаточным.
• Конденсатор Co улучшает переходную характеристику, но не влияет на стабильность.
• Рекомендуется использовать защитный диод VD2, если используется Cadj.
• Рекомендуется использовать защитный диод VD1, если используется Cо.

Примеры применения стабилизатора LM317

Далее приведем несколько схем включения LM317, которые могут пригодиться в повседневной жизни радиолюбителя.

Регулируемый блок питания на lm317

Эта схема линейного блока питания с регулировкой от 1,5 В до 30 В. Напряжение со вторичной обмотки трансформатора сначала выпрямляется диодным мостом, далее поступает на вход стабилизатора LM317.

Изменяя сопротивление переменного резистора R1 производиться регулировка выходного напряжения. Конденсаторы в данной схеме являются фильтрующими.

Источник питания на 5 Вольт с электронным включением

Блока питания на 15 вольт с плавным пуском

Ниже приведена схема блока питания на 15 вольт с плавным запуском. Конденсатор C2 в сочетании с транзистором VT1 обеспечивает плавную подачу питания.

В начале конденсатор не заряжен, поэтому начальное выходное напряжение будет равно:

Vвых = V_C1 + V_BE + 1,25 В = 0 В + 0,65 В + 1,25 В = 1,9 В.

По мере увеличения напряжения на конденсаторе Vвых возрастает с той же скоростью. Когда выходное напряжение достигает значения, определяемого резисторами R1 и R2, транзистор VT1 отключается. Конечно же выходное напряжение можно установить любое, подобрав соответствующее сопротивление резистора R1.

Схема регулятора переменного напряжения

Два стабилизатора LM317 могут регулировать как положительные, так и отрицательные полупериоды синусоидального входного напряжения:

Схема зарядного устройства на 6 В с ограничением по току

По мере увеличения зарядного тока напряжение на резисторе R3 увеличивается до тех пор, пока транзистор VT1 не начнет потреблять ток от регулировочного вывода ADJ стабилизатора LM317.

Напряжение на выводе ADJ падает, и, следовательно, выходное напряжение уменьшается до тех пор, пока транзистор VT1 не перестанет проводить ток.

Схема параллельного подключения нескольких LM317 с током 4 А

Данная схема параллельного соединения LM317 обеспечивает выходной ток на уровне 4 А, имея при этом возможность регулировать выходное напряжение с помощью переменного резистора R8 (1,5 кОм на схеме).

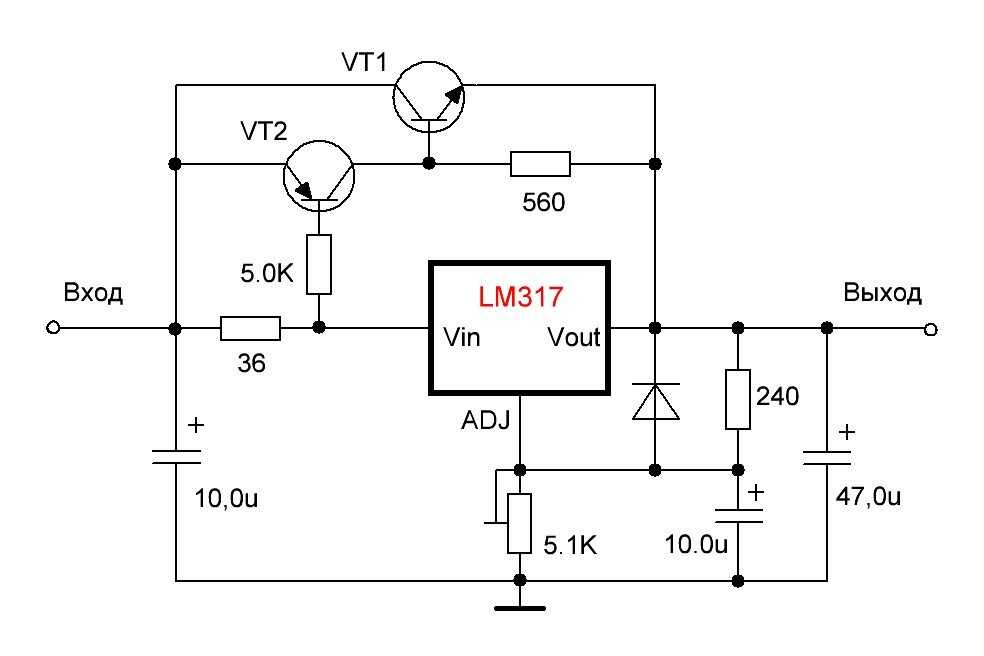

Схема сильноточного регулятора LM317 с внешним транзистором

Транзистор VT1 (TIP73) в верхней части схемы обеспечивает более высокие токи на выходе стабилизатора, чем это может обеспечить LM317. При этом схема сохраняет выходное напряжение на уровне, которое определяется резисторным делителем R5 и R3.

Datasheet LM317 на русском

Скачать datasheet LM317 на русском языке (739,5 KiB, скачано: 34 048)

Инвертор 12 В/ 220 В

Инвертор с чистой синусоидой, может обеспечивать питание переменно…

Подробнее

LM317: Характеристики, виды и схемы

LM317 – это регулируемый стабилизатор напряжения. Он может служить для создания различных блоков питания. Он способен быть основой для стабилизатора тока, зарядного устройства, лабораторного блока питания и даже звукового усилителя. Для того, чтобы им воспользоваться, достаточно подключить его к одной их схем обвязки, обозначенных ниже.

Эта микросхема является одной из самых популярных в мире – все из-за простоты ее устройства и работы с ней, ее дешевизны и надежности. Последнее обеспечивается наличием защит короткого замыкания выводов и перегрева микросхемы. LM317 не требует множества компонентов в качестве обвязки. Наибольшую популярность микросхема приобрела в среде радиолюбителей.

LM317 регулирует напряжение линейно, что является ее преимуществом относительно импульсных преобразователей. Микросхема продается в нескольких вариантах корпуса, наибольшей популярностью пользуется версия LM317T в корпусе TO-220. Она была разработана Бобом Добкиным в 1976 году, когда он работал в National Semiconductor, и с тех пор является бессменным хитом в кругах радиолюбителей.

Схема LM317

Все внутреннее устройство стабилизатора можно видеть на его схеме, взятой в datasheet. На ней изображены три вывода схемы: вход (на этот вход подается питание), регулировка и выход. На пине регулировки вольтаж сигнала сначала понижается на одностороннем ограничителе до стабильных 1.25В и служит опорным источником, а ток, вместе с током питания идут на компаратор, основанный на операционном усилителе.

Также на схеме можно видеть выходной каскад на базе биполярного транзистора, который усиливает ток, и блок защиты от перегрева и превышения по току.

Справа от блока защиты находится датчик тока, падение на котором и отслеживается защитой с целью предупреждения повреждений от КЗ.

Характеристики LM317

• Максимальное входное напряжение LM317 – 40В
• Диапазон напряжений выхода LM317 – 1.2-37В
• Максимальный выходной ток для LM317 – 1.5А
• Опорное напряжение микросхемы – 0.1-1.3В
• Минимальный ток нагрузки – 3.5mA
• Погрешность напряжения на выходе – 0.1%
• Рассеиваемая мощность – 20Вт
• Рабочий температурный диапазон – 0-125C
• Температурный диапазон хранения – -65-150C
• Температурный диапазон хранения – -65-150°C

Виды LM317

Микросхема продается в нескольких варианта корпуса, в зависимости от потребности в размерах, нагрузки и подключении, а также типу монтажа схемы — каждый может выбрать наиболее подходящий ему вариант.

Наиболее популярна LM317T в корпусе TO-220 на 1.5 Ампер. Это считается универсальным вариантом, так как может использоваться в навесном монтаже, а также поверхностном. Радиатор в таком корпусе позволяет отводить излишнее тепло и испытывать более серьезные нагрузки, чем его собратья, а при необходимости его можно прикрепить к большему радиатору.

Подключение LM317

LM317 имеет следующую конфигурацию выводов в разных корпусах:

Минимальная схема подключения представляет собой два резистора сопротивления и три конденсатора, подключенных согласно схеме. В соответствии с характеристиками сопротивления и будет определяться напряжение на выходе.

У LM317 два главных параметра: это его опорное напряжение, а также ток, истекающий на выводе подстройки. Опорное напряжение (Vref) — напряжение, которое стабилизатор поддерживает на сопротивлении R1. Оно нестабильно и разнится от партии к партии в среднем на 0.1В, поэтому для расчетов лучше держать в уме усредненное значение – 1.25В. Для серьезных же проектов стоит измерить его для каждого используемого экземпляра. Соответственно, следуя схеме, если замкнуть резистор R2, то на выходе мы получим опорное напряжение – 1. 25В, а с увеличением вольтажа на R2 будет увеличиваться и выходное напряжение. Таким образом, LM317 постоянно сравнивает напряжение на выходе через резистивный делитель с опорным, поэтому, меняя сопротивление, мы меняем выходное напряжение.

Ток, утекающий на подстройке (Iadj) – паразитный. По заявлению производителей он составляет от 50 до 100 мкА, но на деле же может достигать и 500 мкА. Из-за этого для стабильности выходного напряжения сопротивление R1 не должно быть выше 240 Ом, чтобы через делитель не проходил ток менее 5 мА.

Все, что вам нужно – это подставить ваше значение R1 в это формулу R2=R1*((Uo/Uref)-1).

Кроме того, не забывайте об охлаждении. Чем больше разница входного и выходного тока, тем сильнее будет нагреваться стабилизатор, что приведет к проблемам с его работой. Параметров, описанных производителем, можно добиться, только используя дополнительное охлаждение в виде радиатора.

Типовые схемы LM317

Как было указано, в LM317 используется при создании регулируемых и нерегулируемых блоков питания, однако, также может быть использован в качестве основы стабилизатора тока при создании светодиодных драйверов, которые поддерживают ток в цепи вне зависимости от входного напряжения. Только описанных в datasheet применений хватит на отдельную книгу, поэтому разберем несколько самых популярных схем на этом стабилизаторе.

Регулируемый блок питания (1.2-37В)

Все, что понадобится для его создания, это заменить R2 на переменный резистор, а также добавить трансформатор с диодным мостом на вход. При использовании стоит учитывать, что микросхема обладает опорным напряжением в 1.25В, поэтому оно и будет минимальным для данной схемы.

Регулируемый блок питания (0-37В)

Если вам необходима полная регулировка с 0В, то производители схем предлагают подключить к схеме источник отрицательного напряжения на 10В.

Вы можете намотать дополнительную катушку на трансформатор блока питания и подключить его выводы после диодного моста следующим образом:

Либо вы можете использовать источник отрицательного напряжения, который будет питаться от основной обмотки.

Таким образом, вы получите простейший лабораторный блок питания.

Светодиодный драйвер (Стабилизатор тока)

С помощью этой схемы вы можете запитывать достаточно мощные светодиоды и светодиодные ленты. Все, что нужно — это знать потребляемый ток и, исходя из него, подобрать сопротивление по формуле.

В нем используется тот же принцип, что и в самой простой схеме, но вместо резистивного делителя установлен датчик тока. Чем больший ток потребляет нагрузка на выходе, тем большее падение напряжения будет наблюдаться на датчике. Оно отслеживается микросхемой, и она увеличивает или уменьшает напряжение для поддержания стабильного тока. Даже при коротком замыкании ток будет держаться на стабильном уровне, который был выставлен.

Зарядное устройство

Схема данного зарядного устройства взята из datasheet и имеет напряжение на выходе 6В с ограничением 0.6А. С помощью изменения сопротивления резисторов R1 и R2 возможно регулировать напряжение под ваши нужды, а при помощи резистора R3 – ток. Оно подойдет для питания аккумуляторов телефонов, инструментов и бытовой техники.

Регулирование переменного напряжение

Так как два LM317 могут регулировать не только положительные, но и отрицательные колебания синусоиды, то с помощью них можно создать AC регулятор. Можно видеть, что схема довольно не сложная и не требует множества компонентов:

Как проверить LM317?

В отличие от транзисторов, данную микросхему невозможно проверить мультиметром. Такой способ никак не гарантирует правильную работу из-за большого количества внутренних элементов, не соединенных с выводами. Поэтому, если какой-то из них выйдет из строя, то проверить это мультиметром будет проблематично. Самый простой способ проверки работы LM317 — это создать простейший стенд на макетной плате, а запитать его можно будет всего лишь от батарейки.

Таким образом, вы сможете быстро убедиться в полностью рабочем состоянии элемента, даже если необходимо проверить несколько штук.

Применение LM317

Схемы, приведенные выше – лишь малая часть, основа, по сравнению с тем, что возможно сделать на этом стабилизаторе. Он может использоваться почти во всех схемах, которые требуют постоянного питания до 40 В. Вот некоторые сферы применения, описанные в официальном техническом документе данной микросхемы:

• Персональные компьютеры
• Цифровые камеры
• ЭКГ
• Интернет свитчи
• Биометрические датчики
• Драйверы электромоторов
• Портативные зарядки
• PoE
• RFID считыватели
• Бытовая техника
• Рентгеновские аппараты

Как можно видеть, даже сам производитель рассчитывает на максимально широкое использования данного элемента, что уж говорить о самодельщиках, готовых представить самые необычные схемы с использованием LM317.

Повышение максимального выходного тока

Существует два способа повышения максимального выходного тока. Если вам необходимо получить больше 1.5А, то вы можете либо подключить несколько микросхем параллельно, либо подключить силовой транзистор.

В первом случае достаточно подключить на выход стабилизаторов резисторы с низким сопротивлением. Они нужны для выравнивания токов.

Однако не всегда рационально использовать несколько микросхем. Поэтому нам на помощь приходит транзистор. В таком случае будет достаточно добавить его и резистор в качестве обвязки к нему.

Если нагрузка потребляет небольшой ток, то он будет проходить через микросхему, не затрагивая транзистор. А при повышении, почти весь ток будет проходить через транзистор, оставляя малую его часть стабилизатору. Но при использовании этой схемы внутренняя защита внутри LM317 от КЗ.

Аналоги LM317

Что делать, если нет возможности использовать LM317? Можно воспользоваться ее аналогами. Братьями-близнецами данного компонента являются UPC317, GL317, ECG1900 и SG317. Отечественный же аналог — это KP142Eh22A, а также существует KP142ЕН12 с фиксированным напряжением.

Если LM317 не хватает мощности для вашего проекта, то можно воспользоваться более мощными вариантами:

• LM350AT и LM350T – максимальный выходной ток 3А и мощность 25Вт
• LM350K – ток 3 А и мощность 30 Вт
• LM338T и LM338K – ток 5 А

Все эти микросхемы имеют одинаковые выводы, поэтому схемы не придется никак менять.

Безопасная эксплуатация LM317

Стоит помнить об эксплуатационных характеристиках радиокомпонента и не использовать его в критических условиях. Мощность рассеивания по официальной информации – 20 Вт, а разница входного и выходного напряжений не должна превышать 40 В. Во время пайки температура должна не превышать 260 C. Использовать можно при температуре от 0C до 125C, а хранить от -65C до 150C. Все это официально заявленные характеристики, в реальности они могут расходиться от экземпляра к экземпляру и быть заниженными.

Не стоит использовать элемент при максимальных и минимальных обозначенных значениях. При такой эксплуатации уровень стабильности и надежности значительно упадет. А также крайне желательно использовать радиатор для отвода тепла, так как иначе заявленные характеристики могут не совпадать с реальными.

Datasheet, даташит

Datasheet на данный стабилизатор проще всего найти на сайте производителя Texas Instruments. Или по ссылке.

В даташите вы сможете найти наиболее точные характеристики и спецификации, а также графики, отражающие работу микросхемы. Помимо этого, там описаны некоторые из типовых схем, использования и подробное описание их настройки под различные нужды. А также рекомендации по использованию.

Производители LM317

Так как LM317 является самым популярным стабилизатором напряжения, то ее выпускают крупнейшие предприятия по производству микросхем:

• Texas Instruments
• STMicroelectronics
• ONS
• UTC

Где купить LM317?

Стабилизатор применяется крайне широко, поэтому проблем с покупкой не возникает, он доступен почти во всех интернет-магазинах радиоэлектронных компонентов. Но к нам этот товар, как и другие радиоэлектронные компоненты, попадает по крайне завышенной цене, поэтому выгоднее всего купить его на AliExpress по этой ссылке.

Рекомендую к просмотру:

Блок питания

— Регулировка выходного напряжения LM317 до 0 В

спросил
6 лет, 5 месяцев назад

Изменено
2 года, 9 месяцев назад

Просмотрено
15 тысяч раз

\$\начало группы\$

Я хочу разработать регулируемый регулятор напряжения, который будет снижать максимальное выходное напряжение (скажем, 10 В) до 0 В (или очень близко), учитывая, что входное напряжение регулируется 12 В (от блока питания ПК).

Все конструкции, которые я нашел, используют микросхему 317 и не могут работать при напряжении ниже 1,25 В, и я почти уверен, что должен быть способ сделать это.

Я не смог найти ни одного учебника, в котором простым языком объяснялось бы поведение 317 (помимо классической конфигурации), поэтому приветствуются любые дополнительные пояснения.

• источник питания
• lm317
• линейный регулятор

\$\конечная группа\$

3

\$\начало группы\$

Чтобы понизить LM317 до нуля вольт, вам нужно понизить управляющий вывод до -1,25 В.

на базе LM317(2). Раздел регулятора напряжения имеет отношение к этому сообщению, поскольку он регулируется до нуля вольт. Источник: спецификация ON-Semi.

• На управляющий контакт LM317(2) подается низкий уровень Q2, который подключен как простой приемник постоянного тока, потребляющий несколько миллиампер от регулировочного контакта.
• D3 и D4 фиксируют верхнюю часть транзистора Q2 при двух падениях напряжения на диоде (2 x 0,7 В) ниже нуля (-1,4 В).
• Резистор 240 \$\Omega\$ и потенциометр 5k могут затем регулироваться от нуля до предела питания.

Проблема с этой схемой в том, что вам нужно создать отрицательное питание, способное потреблять несколько миллиампер. Мой ответ на Самый умный способ использовать ограничение тока с помощью LM317? (где я объяснил раздел ограничения тока) может помочь в этом отношении.

^{имитация этой схемы – схема создана с помощью CircuitLab}

Рис. 2. Если используется трансформатор с отводом от середины, можно довольно легко создать отрицательную шину. В этом примере полуволновой выпрямленный сигнал сглаживается C2, который не обязательно должен быть очень большим.

\$\конечная группа\$

4

\$\начало группы\$

Несколько неприятным решением является последовательное подключение двух кремниевых диодов подходящего номинального тока к выходу LM317 (после резистивного делителя, задающего напряжение). Это уменьшит выходное напряжение примерно на 1,4 вольта. Это немного ухудшит стабилизацию напряжения, так как падение напряжения на диоде зависит от тока нагрузки.

Лучшим решением является подача слабого тока -1,25 В (или около того) к нижней части резисторов установки напряжения, а не подключение этой точки к земле.

\$\конечная группа\$

1

\$\начало группы\$

Регулятор — это усилитель, который стабилизирует выходное напряжение на заданном уровне. LM317 делает это, сравнивая выходное напряжение с опорным 1,25 В, и хотя вы можете получить более высокое напряжение, чем 1,25 (путем деления выходного напряжения), вы не можете
получить меньше (делители напряжения достигают максимума 1: 1).

Вместо LM317 можно использовать операционный усилитель, распознающий
рядом с землей, а для диапазона 20 В разделите выход на фиксированное соотношение (20: 2,5)
и усилить разницу этого разделенного выхода на второй делитель на
Опорное напряжение 2,5 В (подходящим источником опорного напряжения является TL431).

Когда опорный делитель установлен на 1, выходное напряжение стабилизируется на уровне 20 В; когда это
равен 0, выход стабилизируется на уровне 0 В.

См. рисунок 13 здесь:
http://www.ti.com/lit/an/snoa589c/snoa589c.pdf

\$\конечная группа\$

3

\$\начало группы\$

если есть достаточная нагрузка, попробуйте один светодиод сбросить достаточно постоянное напряжение. Вы всегда хороните его там, где его не видно.

\$\конечная группа\$

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

www.Alldatasheet.com — сайт поиска технических данных

Alldatasheet.com

Перейти на веб-сайт

Alldatasheet занимает 35 927 место в США. «ALLDATASHEET.COM — сайт поиска спецификаций, сайт поиска спецификаций для электронных компонентов и полупроводников и других полупроводников».

• Analysis
• Visitors
• Content
• Links
• Server

35,927Rank in United States

14,933Worldwide Rank

Last Updated: 04/15/2018 . Расчетные данные, читайте заявление об отказе от ответственности.

Visitors

Country	Country Rank	Users %	Pageviews %
Other countries		13.20%	10.80%
Yemen	1,224	0.80%	1.90%
Iran	3,410	4.20%	6.90%
Taiwan	4,374	1.80%	1.80 %
Korea	4,507	4.50%	5.20%
Egypt	5,044	1.20%	1.50%
Bulgaria	5,066	0.60%	0.50%
Ukraine	5,773	1.80%	2.20%
Romania	6,128	1.50%	1.20%
Indonesia	6,458	2. 50%	3.60%
Algeria	6,586	0.90%	0.60%
Poland	6,795	2.40%	4.50%
Czech Republic	7,316	1.00%	0.90%
Pakistan	7,507	2.80%	2.00%
Portugal	7,992	0.90%	0.60%
China	8,493	16.90%	21.30%
Russia	9,028	7.10%	6.50%
Argentina	10,054	1.30%	0.80%
Turkey	12,392	1.20%	1.20%
South Africa	15,121	0.70%	0.40%
Sweden	15,348	0.70%	0. 40%
Italy	17,002	2.60%	1.80%
Mexico	17,153	1.50%	1.00%
India	17,335	8.40%	5.50%
Brazil	17,504	1.70%	2.40%
Malaysia	20,053	0.50%	0.30%
Netherlands	23,622	0.90%	0.50%
Germany	24,190	3.00%	2.20%
Spain	27,321	1.30%	0.80%
Japan	29,387	2.40%	2.40%
Australia	36,197	0.60 %	0.30%
United States	35,927	6.90%	4.80%
United Kingdom	41,282	1. 00%	1.70%
France	42,269	0.90%	1.20%
Canada	46,495	0.50%	0.50%

It is most popular in the countries, Bulgaria, Egypt , Корея, Тайвань, Иран и Йемен.

Город	Рейтинг города	Пользователи	Просмотры страниц	Просмотры страниц на пользователя
Чикаго	5119150 12191500150 0.90%	0.90%	3.40
Detroit	12377	0.30%	0.20%	2.70
Los Angeles	31368	0.90%	0.70%	2.70
Сан -Франциско	36817	0,40%	0,20%	2,30
8 537369
	537369
	537369
	53366
. 0156

Содержание

Темы: английский, китайский, немецкий, японский, русский и корейский.

Категория: ‘Справочник/примечания по применению и листы данных’

Возраст: домену 14 лет и 5 месяцев.

Приблизительно 29 250 посетителей в день, каждый из которых просматривает в среднем 3,73 страницы.

Ссылки

Сервер

Местоположение сервера

Korea Telecom Сеул Корея 37. Похожие записи Плессла: Окуляр GSO Plossl 4 мм, 1,25″ купить за 3 990 руб. в магазине Планетарий. Розничный магазин и доставка. Комментариев нет | Мар 27, 2023 Цифровая приставка dvb t2 terrestrial: Приставка ТВ цифровая DVB-T2 Terrestrial Wi-Fi Комментариев нет | Дек 30, 2022 М2 переходник pci e: Адаптер pcie m 2 в категории «Техника и электроника» Комментариев нет | Дек 13, 2022 Душ смарт на аккумуляторе: Автономный мини-душ Berkut Smart Washer SW-X1 — Мини-мойка и портативный душ Комментариев нет | Мар 11, 2023 Об авторе alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий:* Имя:* Email:* Сайт: Copyright © 2024  . Blog Home Home Blog Home Blog Карта Сайта
