Ламповый буфер для CD проигрывателя на 6Н6П. — Усилители, Лампы, Трансформаторы

Сергеев Сергей

Active member

чего то у меня теперь вообще ни чего не поёт, буфер пробовал на разные режимы и низкое напряжение большой ток и большое напряжение большой ток и низкое напряжение низкий ток, нифига не слышу разницы, ставил одну композицию с тестового диска на которой раньше было оч хорошо слышно что с буфером есть реверберация помещения а теперь нет этого всего , холл глохнет 🙁 и на ламповом усиле почти также :-((
то ли сгоревшая звуковуха аудиджи лучше звучала чем HD AUDIO на гигабайтовской материнке или на кенвуде сидишнике или глохну!
скажите плз кто какие режимы считает лучше звучат на катоднике на 6н6п ?

а что на него глядеть, понятно сидишник надо делать, но я не знаю как его апгрейдить , тут сначала хаяли меня что сидишника не имею а когда заимел и спросил как его до ума довести все промолчали 🙁
к тому же тогда когда сделал первый буфер источник была звуковуха аудиджи и разница в звуке была слышна невооружённым ухом а теперь та звуковуха сожжена но на новой материнке звук High Definition написано да и на слух не плохо а тогдашнего плезира нет 🙁 уж думаю может на выходе буфера кондёры МБГО сейчас стоят а тогда какие то как цилиндрики стояли по 4,7мкф\250в плёночные наверно какие ни будь, не из за них ли? или провода тогда были из самодельного литца а сейчас из заводского 49х0,1 , но и тогда когда слушали на нормальном сидишнике через буфер тоже разница была меньше чем если с аудиджи через буфер, может он с каких то источников даёт улучшение а с каких то нет? люди вон говорят типа через какое то время у них вдруг раз и запело всё , то ли литц прогрелся то ли бананы из ушей выпали а уменя получается наоборот время прошло и всё заглохло 🙁

Обладатели внешних ламповых буферов, подскажите будущему обладателю. ..! Если выход ЦАПа СД Sony достаточно высокоомный ( CXD2561 нагружена на 60ком), какой кабель, какой длинны желательно пользовать. Или вообще бросить затею с «внешним»…?

Обладатели внешних ламповых буферов, подскажите будущему обладателю…! Если выход ЦАПа СД Sony достаточно высокоомный ( CXD2561 нагружена на 60ком), какой кабель, какой длинны желательно пользовать. Или вообще бросить затею с «внешним»…?

Игорь, у меня точно такой ЦАП как у тебя. С этого ЦАПа сигнал надо подовать сразу на буфер. Сигнал балансный LO и XLO ножки 8 и 7 один канал и другой XRO и RO ноги 5 и 4. Провод витая пара из лица. Переделай свой буфер, схема Евгений 73 во вложении. После этого звучание твоего проигрывателя изменится кардинально!
После буфера можно сделать хорошее питание для ЦАП, аналоговую часть запитать отдельно.

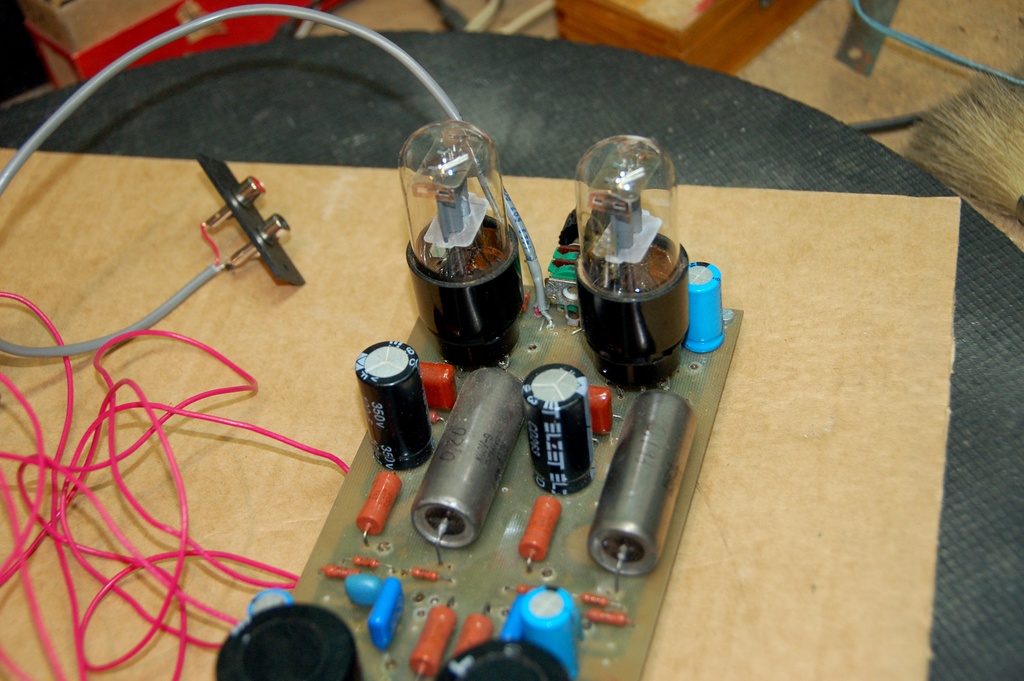

У меня сейчас работает такой буфер прямо на акустику. Звучит офигенно!
Единственная загвоздка это транс… Я мотал сам. Будут вопросы пиши.

Посмотри внимательно на плату, куда идут дорожки от этих ножек. У меня стоят перемычки, убрираешь их и сигнал с ЦАПа не будет поступать на ФНЧ и тд. Тонкий лиц я припоял в эти отверстия где стояли перемычки. Если перемачек нет, тоже не беда. На выходе ЦАПа стоят резисторы, убираешь их чтоб сигнал не шёл на ФНЧ и паяешь в эти отверстия. Вобщем смотри внимательно.
Провода я вывел через отверстия в днище плеера. Чтоб их длина была минимальна.

ну раз вычитаться будут то тогда придётся всё таки трансики мотать :-\ от телека типа ТВ-ЗШ пойдут наверно?
Чапай а какое количество витков то мотать надо и каким проводом? и как бы так намотать чтоб на выходе не 3в а 1в стандартно было? у этого цапа сколько вольт на выходе? это дело как обычный РР расчитать наверно можно?

Так 3 Вольта этож оч. хорошо! Зачем 1В ??? (В усилителе можно использовать в драйвере лампы с малым Мю) К этому буферу можно подключить рег. громкости 600 Ом, это тоже плюс.
тв-3ш тока в дроссель если… Думаю ТВЗ1-6 можно, если найдешь. У меня на железе ТС200 намотаны. Чтоб расчитать надо знать конкретно какое у тебя железо и какой есть провод.
Ищи ТВЗ от PP усилителей.

У меня Sony CDP-C315, каждый выход баллансной пары — смеситель на резисторах, затем конденсатор дифференциально — это и есть фильтр 1 порядка, а затем уже фильтр на ОУ. Отстойные конденсаторы я уже заметил — буду менять на КСО. Меня больше беспокоит кабель между ЦАПом и буфером.

И правильно беспокоит.
Выходное сопротивление такого фильтра довольно высокое и частотнозависимое, поэтому, после многочисленных экспериментов я пришел к выводу, что послецаповый выхлоп надо располагать в непосредственной близости от ЦАПа, т. е. внутри сидюка.

Новая модель фонокорректора Art Audio Lab. р235EX предназначена для усиления сигналов электромагнитного звукоснимателя проигрывателя виниловых грампластинок и представляет собой обновлённую версию успешной и популярной Art Audio Lab. р135EX

Главное отличие новой модифицированной модели Art Audio Lab. р235ЕХ состоит в применении новой, более мощной лампы 6Н6П в выходном каскаде-буфере, что способствовало более динамичному звучанию с плотным и рельефным басом.

В новой модели полностью изменена топология объемного монтажа и печатных плат, для обеспечения минимальных межкаскадных, входных и выходных связей. Также применён новый более мощный блок питания, в котором с целью минимизации помех, использован четырехзвенный фильтр питания анодного напряжения и диоды шоттки в цепи питания накала постоянным током.

Версия Exellent предусматривает применение высококачественных компонентов: переходные фольговые конденсаторы, электролитические конденсаторы Nichicon «Muse», высококачественные позолоченные входные и выходные RCA разъемы Neutrik, что обеспечивает её аудиофильский уровень звучания.

Входное сопротивление для звукоснимателя стандартизовано и составляет 47 Ком. Достаточно высокий коэффициент усиления (50 дБ) обеспечивает работоспособность со звукоснимателями, как ММ-типа, так и МС-типа высокого уровня, чувствительностью от 1 мВ.

Фонокорректор р235EX трехкаскадный. Первый и второй каскады представляют собой непосредственно фонокорректор, выполненный на лампах 6SL7 и 6SN7 без обратных связей на RC-цепях по схеме пассивной коррекции. Связь между первым и вторым каскадом гальваническая, без переходного конденсатора. Третий каскад на мощном двойном триоде 6Н6П — буфер с малым выходным сопротивлением для согласованной работы на межблочный кабель.

Ко входу «CD» можно подключать проигрыватель компакт дисков, DVD проигрыватель, DAC и другие цифровые источники сигнала, что позволяет привнести в звучание фонограмм ламповую окраску и устранить недостатки в звучании верхних регистров.

— Передняя панель	массив вишни, ореха и черного ясеня
— Входное сопротивление (LP)	47 КОм
— Коэффициент усиления корректора (LP), не менее	48 дБ
— Рекомендуемый уровень входного сигнала (LP), не менее	1,0 мВ
— Диапазон воспроизводимых частот	20 Гц-20 КГц
— Неравномерность частотной характеристики	±0,5дБ
— Отклонения от стандартной RIAA характеристики	±0,2дБ
— Соотношение сигнал-шум	-70 дБ
— Питающая сеть	220В, 50-60 Гц
— Мощность, потребляемая от сети(не более)	30 ВА
— Габаритные размеры (Ш х Г х В)	460 х 370 х 120 мм
— Масса	11 КГ.

Не понимаю, зачем тебе это нужно. Назначение «буфера» — снизить выходное сопротивление источника для улучшения характеристик управления. Любой современный проигрыватель компакт-дисков имеет выходное сопротивление, составляющее лишь долю (от 1/10 до 1/100) лампового катодного повторителя, поэтому, добавляя ламповый каскад, вы можете только ухудшить характеристики. Излишняя электроника = дополнительная окраска, но, может быть, это то, что вы ищете?

Не понимаю, зачем тебе это нужно. Назначение «буфера» — снизить выходное сопротивление источника для улучшения характеристик управления. Любой современный проигрыватель компакт-дисков имеет выходное сопротивление, составляющее лишь долю (от 1/10 до 1/100) лампового катодного повторителя, поэтому, добавляя ламповый каскад, вы можете только ухудшить характеристики. Излишняя электроника = дополнительная окраска, но, может быть, это то, что вы ищете?

Я ищу музыкальную точность от Ebay или
, чтобы построить мой собственный ламповый буфер!
У вас есть какие-нибудь схемы на него или на музыкальную точность x-10d?
Хотелось бы согреть звук лампами без добавления гейна!
Если есть информация или схема, буду признателен!
Я новичок в этом, так что. .. мне нужна любая помощь!
Спасибо

Мы находимся в разделе «Лампы/клапаны» diyAudio, поэтому я думаю, имеет смысл упомянуть, что если вы действительно хотите сделать буфер линейного уровня и хотите использовать лампу, тогда отлично! Вот моя стоимость в 0,02 доллара. ..

Существуют лампы, которые хорошо работают при низком токе пластины и низком токе нагревателя и могут работать при смещении сетки более 2 В (пластина-катод). ECC82/12AU7 — один из них, и вы можете получить их довольно дешево. Другими являются российские 6Н6П или 6СН7 (6Н8С), но они требуют большего нагревателя и анодного тока.

Сокращение цепи или замена посредственных выходных каскадов на ламповые может быть полезным, если все сделано правильно. Если сигнал якобы «металлический», то такое добавление каскада, делающего это приемлемым, менее эффективно, чем решение проблемы в корне.

А 4,7 мкФ. металлизированная полипропиленовая часть зашунтирована на 0,47 мкФ. Серия 716Р «оранжевая капля» будет вполне удовлетворительной. Несколько лучше, но не особенно экономично, использовать 0,33 мкФ. PPFX MultiCap в роли обхода.

насколько я знаю… усилитель с единичным коэффициентом усиления. Это средство сделать пару вещей. В основном он имеет высокий входной импеданс и низкий выходной импеданс. В основном это помогает сбалансировать 2 несовместимых импеданса и изолировать вход от выхода.

Использование ламп может привести к нескольким приятным побочным эффектам:
Буферы часто добавляют небольшие ровные гармонические искажения (часто именно это люди приписывают «ламповому звуку»), и если в корпусе вырезано окно (если он установлен в закрытой коробке, CD-плеере и т. д.), вы получите приятное свечение в своей комнате.

И я не верю, что согласование импедансов является основной причиной, по которой буферы звучат хорошо в плохих системах. Они, безусловно, фильтруют цифровой шум и добавляют приятное искажение, чтобы добавить немного плоти в анемичный звук компакт-диска.

У меня какое-то время был X-10v3 между ЦАПом и усилком — против этого ничего не скажешь — людям нравится мягкий ламповый звук, но через некоторое время я понял, что все, что я играю, звучит одинаково. Не поймите меня неправильно — какая-то музыка классная, но она как-то смягчает все, даже ту музыку, которая не должна так звучать.

Возможно, я смотрю на это слишком субъективно, но вы можете сделать очень простые дискретные твердотельные буферы за очень небольшие деньги. Ключевым эффектом любого буфера должно быть согласование имеданса. Например, они хороши для изоляции потенциометров от выхода предусилителя.

Приведу пример — если вы играете в Enya вы растаете насмерть как хорошо это звучит с буфером. Если вы играете плавный JAzz, то же самое, но если вы играете Impressions of John Coltrane, музыке начинает не хватать той злой остроты, которая должна быть. Кому-то может нравиться по-другому. Кроме того, если вы играете прог-рок, такой как Porcupine Tree, он сглаживает его. Эта музыка была записана (во всяком случае, частями) почти до предела. Он громкий, и так и должно быть — буфер добавляет вокруг него ореол тумана — вы теряете ту резкость, которая, по моему мнению, должна присутствовать.

Вы можете понюхать сжатые файлы iPod (я использую стандартные настройки, без потерь или чего-то особенного), но вы будете поражены тем, как они звучат через ламповый буфер. Не так подробно, как на High End CD, но тем не менее приятно.

Я вам приведу пример — если вы играете в Enya вы растаете до смерти как хорошо это звучит с буфером. Если вы играете плавный JAzz, то же самое, но если вы играете Impressions of John Coltrane, музыке начинает не хватать той злой остроты, которая должна быть. Кому-то может нравиться по-другому. Кроме того, если вы играете прог-рок, такой как Porcupine Tree, он сглаживает его. Эта музыка была записана (во всяком случае, частями) почти до предела. Он громкий, и так и должно быть — буфер добавляет вокруг него ореол тумана — вы теряете ту резкость, которая, по моему мнению, должна присутствовать.

Обычно я играю на пианино. Эния, вау, слушал это, когда учился в США. Я купил ее диски, чтобы одолжить их девушке. РЖУ НЕ МОГУ. но музыка у нее очень хорошая, такая мягкая.
Так буфер действительно размывает музыку?
Можно ли сказать, что это добавляет музыке «воздушности»? Или Эхо??

Нет нет нет — никаких артефактов нет — нет эха нет размытия — с музыкой из буфера все в порядке. Вы должны слушать себя и видеть суть. Когда вы подключите его в первый раз, вы будете поражены звуком, но попробуйте оценить его через 3 или 4 недели с другой музыкой.

Я слушаю много джаза (некоторые гладкие), мой сын любит рок. Моя система дает мне то, что мне нужно для музыки моего типа (фантастически связная и детальная). Музыка моего сына заставляет ваши уши кровоточить при обычном уровне громкости. Гладкой и теплой она точно не будет!

Если вам нравится звук. Я настоятельно рекомендую модификации Rock Grotto и модернизацию труб. Некоторые люди также утверждают, что замена резисторов типа Audio Note Tanatalum или аналогичными дает положительный эффект. Это дорого по сравнению с заменой колпачков, и я подозреваю, что это оказывает меньшее влияние на звук.

После замены трубок следующее, что нужно сделать, это обновить выходные колпачки. Стандартные — 1 мкФ, что означает значительный спад басов с большинством полупроводниковых усилителей. Выберите 4,7 мкФ, если вы можете найти подходящий — я использовал два Wima 2,2 мкФ параллельно для каждого канала.
