Когда речь заходит об измерениях площади укладки дорожной поверхности, то опытный дорожник вспоминает о существовании своего верного друга и помощника. Вы правильно догадались, ниже речь пойдет о курвиметре, или дорожном колесе (другое название — измерительное колесо).

Определение

Дорожный курвиметр (curvus лат.- кривой) инженерный прибор для измерения расстояний, азимутов, виражей/отгонов виражей. Идеален для длинных участков с изогнутыми, т.е. не прямыми формами.

Принцип работы:

Основной измерительный «орган» курвиметра – дорожное колесо, которое во время эксплуатации совершает обороты вокруг своей оси, регистрируемые счетчиком/компьютером. Исходя из количества совершенных оборотов вычисляется искомая длина = расстояние.

Курвиметры дорожные бывают:

Механические

Наиболее простой вариант курвиметра, оснащенный тарированным колесом и обычным механическим счетчиком, значение которого можно обнулить в любой момент нажатием одной кнопки. Чаще всего оснащается раскладной ручкой-трансформером и тормозом.

Плюсы данного прибора очевидны – низкая цена. Минусы – нет возможности сохранить результаты измерений и использовать их в будущем. Более ограниченный функционал по самим измерениям.

Электронные

Оснащаются вычислительными компьютерами, обладающие памятью (хранение и систематизация полученных замеров), более высокая точность измерений.

Единственный минус – более высокая цена.

Если объемы вычислений большие, а сами по себе измерения включают сложные геометрические фигуры, то данный вариант смотрится предпочтительнее механического аналога.

Особенности

Колесо курвиметра может двигаться, как вперед, так и назад.

Среднестатистический вес прибора составляет от 1 до 2 кг.

Когда дело доходит до текущих ремонтов и измерения отфрезерованных карт. Кто-то скажет, что для таких работ подойдет аналог в виде бюджетной рулетки. Это чистая правда. Если объем работ измеряется десятками, или сотнями квадратных метров, рулетка выручит и Вы сможете обойтись без дорожного колеса. Но что, если Ваши объемы исчисляются тысячами квадратных метров покрытия, а помимо прямых участков имеются изогнутые, с кривыми в виде виражей? В таких случаях, зачастую, сэкономленное время и силы дороже. Поэтому, делая выбор в пользу прибора для измерения лучше всего следовать здравому смыслу.

дорожное колесо, дорожные трещины, дорожный курвиметр, курвиметр, отбор кернов, ремонт дороги, температура укладки, чем пахнет асфальт, что такое, ямочный ремонт

1. Главная
2. Блог
3. Заметки
4. Что такое курвиметр дорожный?

Почему асфальт укладывают в дождь?

>

1 января 2020

Для любого нормального человека очевидно, что в укладке асфальта в дождь нет никакого практического смысла. Последствия такой работы самые плачевные…

Выбоины на дорогах: причины

>

29 июля 2017

Любая выбоина на асфальтобетонном покрытии, именуемая в народе дорожной ямой не сваливается на нас c небес словно божье проклятие по…

Чем пахнет асфальт?

>

2 июля 2019

Асфальт, или асфальтобетонное покрытие — это искусственно созданный строительный материал, получаемый путем уплотнения рационально подобранной асфальтобетонной смеси, отвечающий всем сопутствующим…

Габионы что это такое

>

13 февраля 2020

Данный термин чаще всего можно встретить в строительной литературе: строительство дорог, искусственных сооружений, железных дорог, а также ландшафтный дизайн. Габион…

Что такое асфальтобетонная смесь?

>

19 ноября 2019

Сокращенно АБС – искусственно созданный и рационально подобранный состав, получаемый в результате смешения различных минеральных: щебень различных пород (изверженные, метаморфические,…

Ремонт бетонных трещин и асфальтобетонных

>

7 февраля 2020

В процессе эксплуатации дорог покрытие подвергается износу. Одним из наиболее часто возникающих дефектов являются трещины. Они возникают на покрытиях как с…

Дорожная фреза что это такое?

>

21 июля 2019

Одна из ключевых машин, используемых в дорожном строительстве при реконструкции, строительстве и текущем ремонте. Основное предназначение – снятие и измельчение…

Колееобразование асфальтобетона

>

15 августа 2019

То, что Вы видите на фотографии это 2 тип образования колеи… «Что за второй тип?» — спросите Вы. Извините. Мы…

Дорожный курвиметр. Колесо для измерения расстояния

Точность превыше всего |

17.10.2015

Точное измерение расстояний, и особенно не прямых участков, необходимо во многих областях деятельности. Строительство гражданских и производственных объектов, дорожные работы и даже оценка расстояний на топографической карте ведется с помощью специального измерительного прибора – курвиметра.

Виды и принцип работы прибора

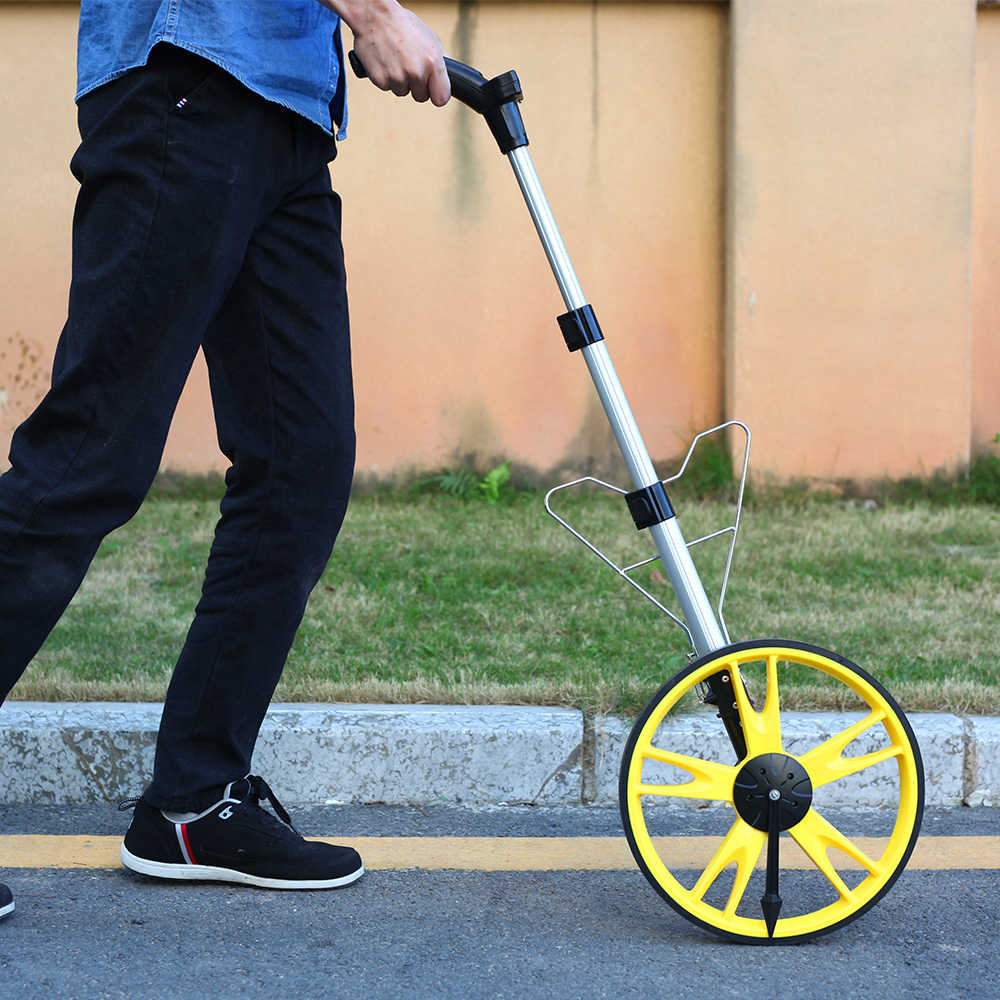

Общий вид изделия – колесо на длинной ручке, напоминает детскую игрушку. Несмотря на свой несерьезный вид, прибор является точным, надежным и в некоторых случаях незаменимым измерительным прибором.

Курвиметр-дорожное колесо используется чаще всего для измерения протяженного расстояния, к которому относится замер участков с неоднородным рельефом. Такой прибор предоставляет более точные результаты обмеров, чем современный дальномер, работающий на основе лазерных технологий. Различают курвиметры дорожные и топографические.

Топографический курвиметр

Как видно из названия – топографические приборы предназначены для оценки расстояний по карте. Соответственно размеры и вес изделий, небольшие и могут оформляться в виде брелоков или ручек.

Механические топографические измерительные приборы обладают рядом преимуществ для использования в полевых условиях. Это простота конструкции, независимость от источников питания, стойкость к погодным ситуациям.

Для работы в помещениях применяют измерители с электронной начинкой и программным обеспечением.

Дорожный курвиметр

Незаменимый измерительный инструмент для производства дорожных работ и обмеров параметров строящихся объектов, определения криволинейных или протяженных прямолинейных участков. Также, как и в случае с топографическими измерителями, могут быть механическими или электронными.

Основное различие в принципе измерений – это точность на единицу расстояния. Механические курвиметры могут накапливать ошибку при больших расстояниях, поэтому рекомендуется разбивать протяженные участки на небольшие отрезки.

Электронные приборы не склонны к накоплению погрешностей, но требуют бережного отношения и точного соблюдения правил эксплуатации. Цифровое дорожное колесо позволяет производить максимально точные расчеты при измерении участка. При проведении подготовительных строительных работ это очень важно, так как от точности замеров будет зависеть качество и безопасность возводимого объекта.

Изготавливают цифровые или компьютерные курвиметры из высокотехнологичных материалов, повышающих износостойкость прибора. Они могут иметь еще ряд полезных функций, которые необходимы при осуществлении замера участка. Использование бортового компьютера позволяет запоминать несколько замеров, сохранять произведенные вычисления и предыдущие замеры.

Принцип действия прибора

Основным рабочим органом прибора является дорожное колесо, которое прокатывают по измеряемому пути. Рабочее колесо тарируется, оборот колеса регистрируется счетчиком. Далее – количество оборотов умножается на длину окружности колеса и вычисляется пройденное расстояние.

Для удобства пользования, прибор снабжается удобной ручкой, подстраиваемой под рост оператора. Счетчик может быть механическим или электронным. Электронные счетчики, снабженные элементарными или продвинутыми вычислителями, сразу показывают величину пройденного пути, конвертируют единицы измерения, сохраняют промежуточные и конечные результаты.

Выбор дорожного курвиметра и порядок работы

Используется курвиметр, того или иного вида, при строительстве дорог, при проведении инвентаризации сельскохозяйственных угодий, садов, виноградников, полей и выпасов. С помощью такого колеса упрощается задача инвентаризации линейных участков в различных сферах производства и транспорта.

В зависимости от целей использования подбирается измерительный прибор с необходимыми параметрами:

• ценой деления;
• диапазоном измерений;
• диаметром и типом колес;
• принципом измерения.

Для суровых полевых работ, лучше подойдет курвиметр с колесом большего диаметра и надежной шиной. В таких условиях, главное, чем проще конструкция, тем лучше. В парковых, дизайнерских работах и в городских условиях, обосновано применение прибора с электронным вычислителем и дополнительными функциями.

Применение «дорожного колеса» в прокладке и контроле качества автомобильных дорог

Курвиметр будет незаменимым помощником в проведении работ по строительству и реконструкции любого вида автомобильных и железных дорог. Метод амплитуд, применяемый в вычислителях таких приборов, позволяет с высокой точностью определить следующие параметры:

• расстояния;
• азимут;
• поперечные и продольные уклоны;
• радиус;
• вираж и отгон виража;
• начало и конец изгиба;
• ровность полотна;
• линейные координаты;
• привязку к пикетам.

Параллельно идет обработка геометрических параметров пути и регистрация информации. Дополнительно такие курвиметры снабжаются устройством пространственной ориентации, аккумулятором и карманным ПК.

Преимущества использования

Прибор прост и удобен в использовании. «Дорожное колесо» позволяет производить измерения высокой точности там, где местность имеет достаточно сложный рельеф. Стоит прибор дешевле другой измерительной аппаратуры, а результаты дает достоверные.

В отличие от рулетки или дальномера, курвиметр позволяет произвести замеры больших участков за короткое время и с минимальными усилиями. Наличие счетчика освобождает от необходимости все время делать записи о полученных результатах, как это бывает при использовании рулетки.

Чтобы правильно подобрать подходящий тип прибора, нужно исходить из того, для каких целей нужен дорожный курвиметр. Аналоговые модели стоят дешевле, а цифровые помогают облегчать работу замерщика. Кроме счетчика, цифровой курвиметр имеет дисплей, отражающий производимые компьютером действия и расчеты. Прибор может производить измерение не только при движении вперед, но и назад. Выбор вида курвиметра зависит от стоящих задач и финансовых возможностей покупателя.

Отличие ударной дрели от перфоратора

Как выбрать бензопилу по цене и качеству?

Interaktiver STEM-Lab-Bausatz von Ugears | Механический Lern-Modell Kurvimeter

Lehrreiches Ugears STEM-Lab 3D-головоломка Kurvimeter.

В AR entdecken

• Mithilfe des QR-codes des Modellbausatzes finden Sie die Lernanleitung mit Informationen zu dem Mechanismus, seinen Funktionsprinzipien, den wichtigsten Merkmalen, Formeln und interessanten Aufgaben.
• Tauchen Sie ein in die erweiterte Realität und beobachten Sie, wie das Kurvimeter funktioniert. Interagieren Sie mit dem Modell mithilfe der speziellen AR-App от Ugears.

Erfahren Sie mehr über Design und Funktionsweise des Kurvimeters

Ein Kurvimeter – oder Kartenmesser – ist eine Vorrichtung, die die die die die Länge kurviger Lineien misst mit dessen Hilfe die Entfernung zwischen Punkten auf einer Landkarte genauer vorgenommen werden kann als mit einem Lineal oder einem Циркель.

Der Mechanismus umfasst ein Messrad, ein Ziffernblatt und einen Zeiger. Wenn mit dem Messrad eine Linie auf einer Landkarte abgefahren wird, bewegt sich der Zeiger um das mit Maßeinheiten (Zentimeter, Zoll и т. д.) markierte Ziffernblatt. Sie brauchen dann nur noch den Maßstab der Landkarte festzustellen und Ihr Messergebnis mit der Maßstabszahl zu multiplizieren.

Wenn Sie eine Wanderung mit Freunden oder einen Familienausflug planen, können Sie sich auf das Kurvimeter verlassen — es wird Ihnen helfen die Entfernung festzustellen, die Sie bis zu Ihrem Ziel zurücklegen müssen. Die Vorrichtung ist besonders hilfreich, wenn Sie keinen Zugang zu elektronischen Gadgets oder Internet haben.

Wer hat das Kurvimeter erfunden und wann?

Über den tatsächlichen Erfinder des Kurvimeters gibt es keine nachweisliche Information. Einige Quellen behaupten, die Erfindung sei dem römischen Ingenieur Vitruvius zu verdanken, der um 23 v. Chr. einen sehr ähnlichen Mechanismus beschrieb. Andere verweisen auf den chinesischen Gebildeten Zhang Héng. Russische Quellen wiederum legen nahe, dass das Kurvimeter von dem Universalgelehrten Михаил Ломоносов erfunden worden sein könnte, der es vermutlich zunächst als „krivimetr“ bezeichnete. Wie dem auch sei, das erste offizielle Kurvimeter-Patent gehört dem English Ingenieur Edward Russell Morris, der 1873 eine «neuartige Vorrichtung zum Messen von Entfernungen» registrieren ließ.

Verwendung

Das Kurvimeter wird zum Messen der Länge kurviger Linien auf topografischen Karten, Plänen, Kartenwerken und Zeichnungen benutzt. Es ist ein gebräuchliches Instrument von Kartografen, Touristen und im Verkehrsbauwesen.

Die STEM-Modelle von Ugears sind so gestaltet, dass sie für unterschiedliche Altersgruppen geeignet sind. Sie legen einen besonderen Schwerpunkt auf den Aspekt des Lernens. Das Zusammenbauen des Modells ist spannend und erfordert nicht viel Zeit.

Размер модели: 4,3*3,9*1,9 дюйма (11,5*10,3*5,7 см)
Размер упаковки: 8,1*7,4* 2,5 дюйма (20,5*18,8*6,3 см)

• Anzahl der Bauteile: 109
• Aufbauzeit: 1-2 Std.

• PDF Anleitung

26.12.2022

Обожаю эту быструю и простую сборку э. Интересная конструкция.

Helfen Sie Ihren Freunden und Ihrer Familie, das richtige Geschenk für Sie zu finden.

Liebe,

ICH Würde Mich über folgendes Modell von guars als als geschenk freuen:

Kurvimeter
https://gearsmodels.com/de/curvimeter.html

!

Vorname Ihrer Freundin/Ihres Freundes eingeben

Адрес электронной почты Ihrer Freundin/Ihres Freundes eingeben

* Ihr/e Freund/in erhält einen Link zu diesem Produkt

Ihr Name

Ihre E-Mail-Adresse

Сантиметровый курвиметр Сакурай – три направления компаса

Сакурайский курвиметр

Эта японская мера проста и привлекательна, но за последние пару десятилетий потеряла возможность очень точного измерения s.

Компания

Sakurai была основана в 1950 году в Хамамацу, префектура Сидзуока, Япония. Сначала компания сосредоточилась на автомобильных деталях и, завоевав репутацию благодаря ротационно-фрезерному станку модели 800 и автомату Turrex с многошпиндельной сменой головок, в 1919 году они построили еще один завод в Фунаоке.70 и в Хосоэ в 1989 году, прежде чем переместить свой головной офис в Фунаока в 1997 году. Сегодня они специализируются на производстве машин специального назначения, и их линии включают детали для самолетов, автомобилей и мотоциклов. Компания имеет дочерние компании в Огайо, США (основана в 2000 г.) и Ханое, Вьетнам (основана в 2002 г.).

Сакурай Курвиметр
№

Это простая мера с небольшими украшениями, за исключением широкой насечки на ручке, которая улучшает захват во время использования. Задняя часть корпуса совершенно свободна от каких-либо маркировок или гравировок, кроме поворотных штифтов для направляющего колеса и центрального внутреннего зацепления. Передняя часть металлического корпуса за пределами циферблата также не имеет маркировки.

Ручка из полированной нержавеющей стали имеет длину 70 мм и диаметр 5,5 мм, сужающийся на самом конце до 4,85 мм. Эта ручка имеет мелкую внутреннюю резьбу и привинчивается к корпусу. Размер корпуса из полированной нержавеющей стали составляет 48,7 мм, не считая небольшого стального направляющего колеса в основании и 7-миллиметровой резьбовой части, к которой привинчивается рукоятка. Размер составляет 8,41 мм в самом толстом месте. У него стеклянный кристалл, слегка маркированный на моем примере, за которым скрывается матово-серебристый циферблат. Есть только одна затемненная металлическая игла, которая вращается вокруг измерительной шкалы от 0 до 100 см, с пронумерованными шагами в 10 см и ненумерованными шагами в пять и один см между ними. Сантиметровая шкала измерения обозначена цифрой 9.0096 CM в самой верхней части циферблата. Под иглой слова TOKYO / SAKURAI . Снаружи круглой измерительной шкалы в основании находятся слова MADE IN JAPAN TOKYO SAKURAI . Обратите внимание, что Токио далеко не Хамамацу, Хосоэ или Фунаока. Вероятно, это связано с тем, что к тому времени Токио стал узнаваемым именем как один из торговых центров мировой экономики.

Сантиметровый циферблат на Sakurai CurvimeterМелкозубчатое колесо отслеживанияSakurai Curvimeter

Мера 53 г хорошо сбалансирована и удобна в использовании. При вращении следящего колеса вдоль линии, дороги, дорожки, рисунка и т. д. стрелка вращается вокруг циферблата и показывает, сколько сантиметров было отслежено. В работе колесо движется плавно, без заметного внутреннего сопротивления или шума. Отслеживание измеренных 100 см (1000 мм) означает 101,5 см (1015 мм), погрешность 1,5%. Это небольшое несоответствие может быть связано с незначительным износом гусеничного колеса с небольшими зубьями. Или, возможно, он был там всегда.

Двухкомпонентный пластиковый держатель для Sakurai Curvimeter

Sakurai Curvimeter поставляется в пластиковом корпусе, состоящем из двух частей. Прозрачное темно-синее основание, в котором находятся литые пластиковые ушки, в которые вставляется курвиметр, и свободная запрессованная прозрачная пластиковая крышка.

На пластиковом футляре, состоящем из двух частей, написано КУРВИМЕТР в левом верхнем углу крышки.
