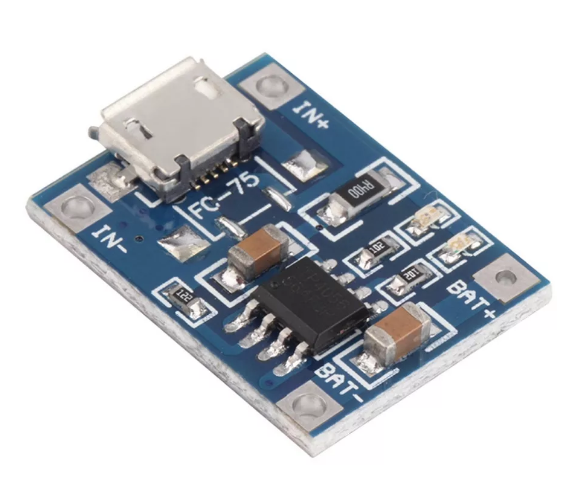

Простой контроллер заряда Li-Ion аккумуляторов

Этот простейший контроллер заряда я применил в самодельной Bluetooth колонке для заряда батареи из двух Li-Ion аккумуляторов типа 18650. Зарядное устройство выполнено на распространенном регулируемом стабилизаторе напряжения LM317. Достоинства этого зарядного устройства это простота настройки, дешевизна и применение самых распространенных электронных компонентов. Также среди достоинств следует отметить отсутствие высокочастотных помех и наводок, поэтому можно заряжать блютуз колонку, в которой я применил этот контроллер заряда во время воспроизведения музыки. Никаких импульсных помех зарядное устройство не даёт. Недостатком является сравнительно низкий КПД, присущий линейным стабилизаторам напряжения и тока и необходимость установки микросхемы LM317 на радиаторе. По этой причине не рекомендуется устанавливать зарядный ток более 500 — 800 мА. В моей колонке зарядный ток равен 500 мА. В качестве источника питания я применил импульсный сетевой адаптер от старого сетевого хаба на 12В 1А.

Принципиальная схема контроллера заряда для двух Li-Ion аккумуляторов

Описане принципиальной схемы

U1 — микросхема LM317 в корпусе TO220
Q1 — транзистор BC546 (BC547, BC549)
D1 — диод Шоттки на ток 1A и максимальное напряжение 30 — 40 вольт.
С1, С2 — керамический конденсатор на 1 мкф 50В
R1 — Постоянный резистор 1 Ом 0.5 Вт
R3 — Постоянный резистор 470 Ом 0.125 Вт
R4 — Постоянный резистор 2.2 k 0.125 Вт
R2 — Подстроечный резистор 1К

Зарядное устройство основано на регулируемом интегральном стабилизаторе напряжения LM317. На транзисторе Q1 собран узел ограничения тока заряда. С транзистором BC546 и резистором на 1 ом максимальный зарядный ток у меня составляет около 500мА. Нужно помнить, что через этот резистор течет зарядный ток аккумулятора, поэтому если вы планируете заряжать батарею током более 500 мА стоит применить резистор мощностью 1 Вт. максимальный зарядный ток устанавливается подбором этого резистора. Чем меньше сопротивление тем больше зарядный ток и наоборот.

Подстроечным резистором R2 устанавливаем выходное напряжение устройства. То есть то максимальное напряжение, до которого будет заряжена аккумуляторная батарея. Для двух литий ионных аккумуляторов максимальное напряжение равно 8.4 В. Но для большей безопасности и продления срока службы аккумуляторов я бы посоветовал установить это напряжение в районе 8.2 — 8.3 В. Установку этого напряжения нужно производить не подключая аккумулятор. Вместо аккумулятора подключаем к клемам Out+ и Out- резистор сопротивлением 100 ом и вращением движка R2 устанавливаем напряжение 8.2- 8.3 В. Убираем резистор и подключаем к устройству аккумуляторы. Проверяем ток, который течет через батарею и оставляем батарею заряжаться, периодически измеряя на ней напряжение. Зарядный ток будет уменьшаться по мере приближения напряжения на батарее к установленному уровню. Убедитесь что напряжение на каждом из аккумуляторов в конце заряда не превышает 4. 2 вольта. Если даже на одном из аккумуляторов напряжение больше, то придется уменьшить напряжение заряда поворотом движка R2. На этом настройку устройства можно считать законченной

ВНИМАНИЕ! Микросхема LM317 нагревается в процессе заряда аккумуляторов, поэтому ее необходимо устанавливать на небольшом радиаторе.

Печатная плата зарядного устройства была разработана под выводные компоненты в программе DipTrace. Все файлы проекта печатной платы вы можете скачать по ссылке в конце статьи. Плата была изготовлена на моем станке CNC1610 методом гравировки. Как это происходит вы можете посмотреть в видео ролике про самодельную Bluetooth колонку.

Печатная плата зарядного устройства

Скачать проект печатной платы в формате DipTrace

Li-IonLM317Power Supplyисточники питания

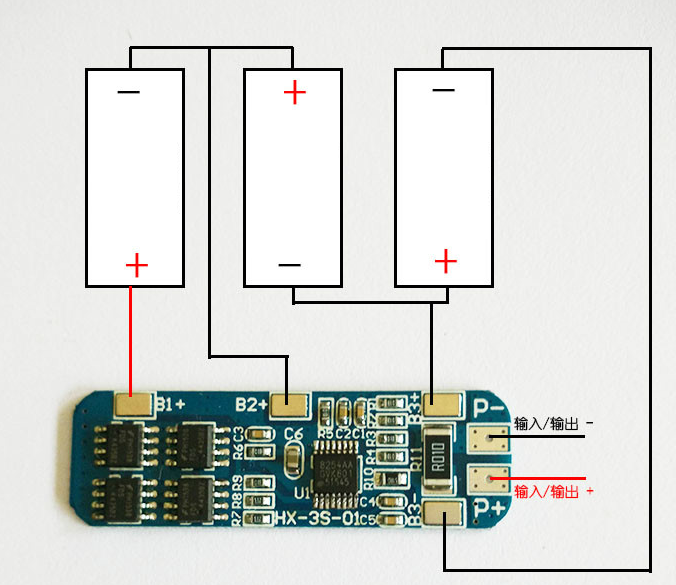

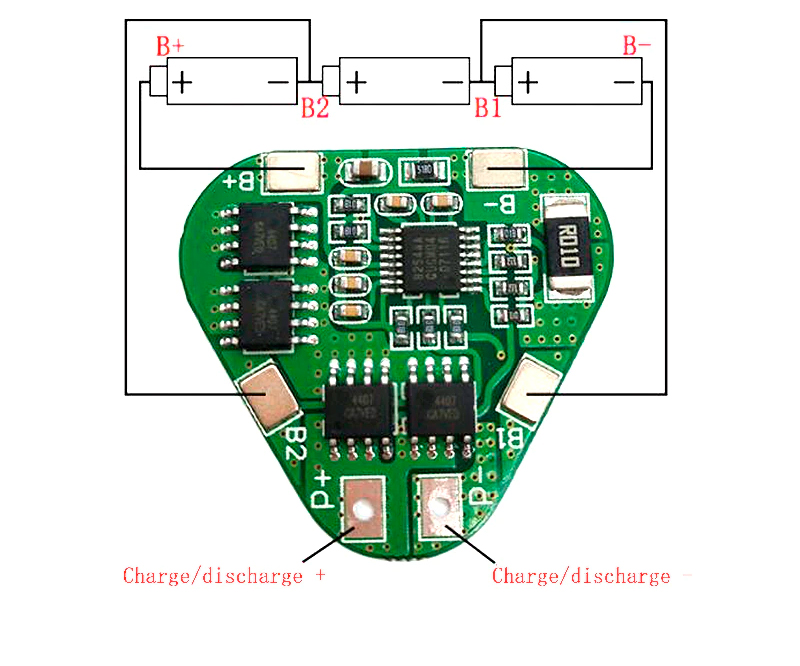

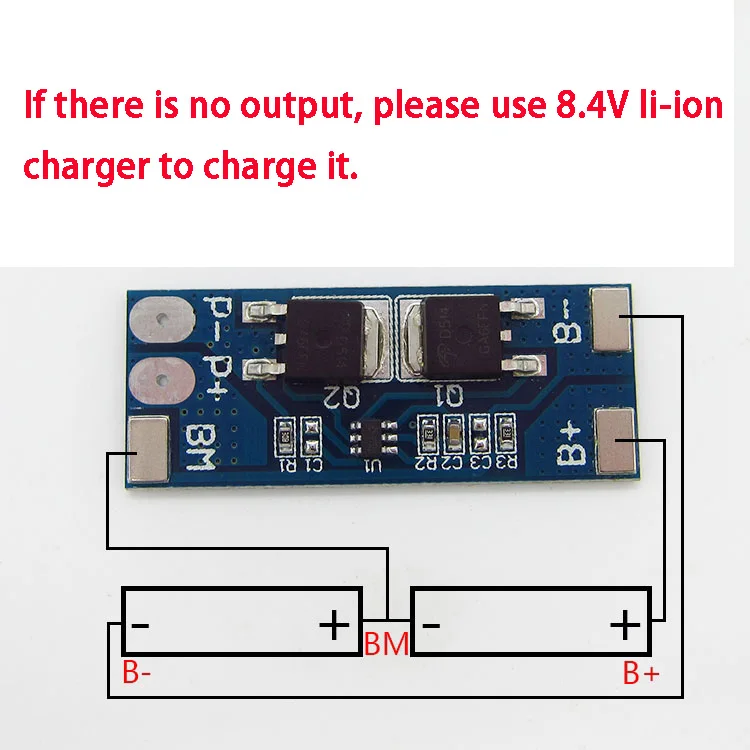

Схема контроллера литий-ионного аккумулятора.

Если расковырять любой аккумулятор от сотового телефона, то можно обнаружить, что к выводам ячейки аккумулятора припаяна небольшая печатная плата. Это так называемая схема защиты, или Protection IC.

Из-за своих особенностей литиевые аккумуляторы требуют постоянного контроля. Давайте разберёмся более детально, как устроена схема защиты, и из каких элементов она состоит.

Рядовая схема контроллера заряда литиевого аккумулятора представляет собой небольшую плату, на которой смонтирована электронная схема из SMD компонентов. Схема контроллера 1 ячейки («банки») на 3,7V, как правило, состоит из двух микросхем. Одна микросхема управляющая, а другая исполнительная – сборка двух MOSFET-транзисторов.

На фото показана плата контроллера заряда от аккумулятора на 3,7V.

Микросхема с маркировкой DW01-P в небольшом корпусе – это по сути «мозг» контроллера. Вот типовая схема включения данной микросхемы. На схеме G1 – ячейка литий-ионного или полимерного аккумулятора. FET1, FET2 – это MOSFET-транзисторы.

Цоколёвка, внешний вид и назначение выводов микросхемы DW01-P.

Транзисторы MOSFET не входят в состав микросхемы DW01-P и выполнены в виде отдельной микросхемы-сборки из 2 MOSFET транзисторов N-типа. Обычно используется сборка с маркировкой 8205, а корпус может быть как 6-ти выводной (SOT-23-6), так и 8-ми выводной (TSSOP-8). Сборка может маркироваться как TXY8205A, SSF8205, S8205A и т.д. Также можно встретить сборки с маркировкой 8814 и аналогичные.

Вот цоколёвка и состав микросхемы S8205A в корпусе TSSOP-8.

Два полевых транзистора используются для того, чтобы раздельно контролировать разряд и заряд ячейки аккумулятора. Для удобства их изготавливают в одном корпусе.

Тот транзистор (FET1), что подключен к выводу OD (Overdischarge) микросхемы DW01-P, контролирует разряд аккумулятора – подключает/отключает нагрузку. А тот (FET2), что подключен к выводу OC (Overcharge) – подключает/отключает источник питания (зарядное устройство). Таким образом, открывая или закрывая соответствующий транзистор, можно, например, отключать нагрузку (потребитель) или останавливать зарядку ячейки аккумулятора.

Давайте разберёмся в логике работы микросхемы управления и всей схемы защиты вцелом.

Защита от перезаряда (Overcharge Protection).

Как известно, перезаряд литиевого аккумулятора свыше 4,2 – 4,3V чреват перегревом и даже взрывом.

Если напряжение на ячейке достигнет 4,2 – 4,3V (Overcharge Protection Voltage — V_OCP), то микросхема управления закрывает транзистор FET2, тем самым препятствуя дальнейшему заряду аккумулятора. Аккумулятор будет отключен от источника питания до тех пор, пока напряжение на элементе не снизится ниже 4 – 4,1V (Overcharge Release Voltage – V_OCR) из-за саморазряда. Это только в том случае, если к аккумулятору не подключена нагрузка, например он вынут из сотового телефона.

Если же аккумулятор подключен к нагрузке, то транзистор FET2 вновь открывается, когда напряжение на ячейке упадёт ниже 4,2V.

Защита от переразряда (Overdischarge Protection).

Если напряжение на аккумуляторе падает ниже 2,3 – 2,5V (Overdischarge Protection Voltage — V_ODP), то контроллер выключает MOSFET-транзистор разряда FET1 – он подключен к выводу DO.

Далее микросхема управления DW01-P перейдёт в режим сна (Power Down) и потребляет ток всего 0,1 мкА. (при напряжении питания 2V).

Тут есть весьма интересное условие. Пока напряжение на ячейке аккумулятора не превысит 2,9 – 3,1V (Overdischarge Release Voltage — V_ODR), нагрузка будет полностью отключена. На клеммах контроллера будет 0V. Те, кто мало знаком с логикой работы защитной схемы могут принять такое положение дел за «смерть» аккумулятора. Вот лишь маленький пример.

Миниатюрный Li-polymer аккумулятор 3,7V от MP3-плеера. Состав: управляющий контроллер — G2NK (серия S-8261), сборка полевых транзисторов — KC3J1.

Аккумулятор разрядился ниже 2,5V. Схема контроля отключила его от нагрузки. На выходе контроллера 0V.

При этом если замерить напряжение на ячейке аккумулятора, то после отключения нагрузки оно чуть подросло и достигло уровня 2,7V.

Чтобы контроллер вновь подключил аккумулятор к «внешнему миру», то есть к нагрузке, напряжение на ячейке аккумулятора должно быть 2,9 – 3,1V (V_ODR).

Тут возникает весьма резонный вопрос.

По схеме видно, что выводы Стока (Drain) транзисторов FET1, FET2 соединены вместе и никуда не подключаются. Как же течёт ток по такой цепи, когда срабатывает защита от переразряда? Как нам снова подзарядить «банку» аккумулятора, чтобы контроллер опять включил транзистор разряда – FET1?

Дело в том, что внутри полевых транзисторов есть так называемые паразитные диоды – они являются результатом технологического процесса изготовления MOSFET-транзисторов. Вот именно через такой паразитный (внутренний) диод транзистора FET1 и будет течь ток заряда, так как он будет включен в прямом направлении.

Если порыться в даташитах на микросхемы защиты Li-ion/polymer (в том числе DW01-P, G2NK), то можно узнать, что после срабатывания защиты от глубокого разряда, действует схема обнаружения заряда – Charger Detection. То есть при подключении зарядного устройства схема определит, что зарядник подключен и разрешит процесс заряда.

Зарядка до уровня 3,1V после глубокого разряда литиевой ячейки может занять весьма длительное время – несколько часов.

Чтобы восстановить литий-ионный/полимерный аккумулятор можно использовать специальные приборы, например, универсальное зарядное устройство Turnigy Accucell 6. О том, как это сделать, я уже рассказывал здесь.

Именно этим методом мне удалось восстановить Li-polymer 3,7V аккумулятор от MP3-плеера. Зарядка от 2,7V до 4,2V заняла 554 минуты и 52 секунды, а это более 9 часов! Вот столько может длиться «восстановительная» зарядка.

Кроме всего прочего, в функционал микросхем защиты литиевых акумуляторов входит защита от перегрузки по току (Overcurrent Protection) и короткого замыкания. Защита от токовой перегрузки срабатывает в случае резкого падения напряжения на определённую величину. После этого микросхема ограничивает ток нагрузки. При коротком замыкании (КЗ) в нагрузке контроллер полностью отключает её до тех пор, пока замыкание не будет устранено.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

Самовосстанавливающийся предохранитель.
Электронный трансформатор.
Ионистор.

Линейные литий-ионные контроллеры заряда

с малым падением напряжения предотвращают перезарядку и экономят место на плате

по
Джеймс Херр

являются предпочтительным источником питания для современных небольших портативных электронных устройств из-за их легкого веса и высокой плотности энергии. Зарядка этих аккумуляторов сопряжена с рядом трудностей. При перезарядке они могут стать опасными для пользователей.

LTC1731/LTC1732 — линейные контроллеры зарядного устройства постоянного тока/постоянного напряжения для одноэлементных литий-ионных аккумуляторов. Точность выходного напряжения составляет 1% (макс.) в диапазоне от –40°C до 85°C, что предотвращает возможность перезарядки. Выходной поплавковый потенциал внутренне установлен на 4,1 В или 4,2 В для LTC1731 и выбирается выводом для LTC1732, что устраняет необходимость в дорогостоящем внешнем резистивном делителе 0,1%. Зарядный ток программируется пользователем с точностью 7%. Небольшие размеры LTC1731 и LTC1732, а также небольшое количество необходимых внешних деталей делают их идеальными для использования в портативных устройствах, где пространство на плате имеет большое значение.

В начале цикла зарядки, если напряжение батареи низкое (менее 2,457 В), LTC1731/LTC1732 произведет предварительную зарядку батареи на 10 % от полной шкалы тока, чтобы избежать нагрузки на разряженную батарею. Зарядка завершается программируемым пользователем таймером. После того, как время таймера истечет, зарядку можно возобновить, удалив и снова подключив источник входного напряжения или выключив устройство на мгновение. Встроенный компаратор окончания заряда ( C /10) показывает, что зарядный ток упал до 10% от тока полной шкалы. Выход этого компаратора также можно использовать для прекращения зарядки до истечения времени таймера.

На рис. 1 представлена блок-схема LTC1731. Ток заряда программируется комбинацией программного резистора, R _PROG и резистор считывания, R _SENSE . R _PROG устанавливает ток программирования через внутренний подстроенный резистор 800 Ом, устанавливая падение напряжения от V _CC до входа усилителя тока (CA). Усилитель тока управляет затвором внешнего P-канального МОП-транзистора, чтобы обеспечить равное падение напряжения на R _SENSE, что, в свою очередь, устанавливает ток заряда. Когда потенциал на выводе BAT приближается к заданному плавающему напряжению, усилитель напряжения (VA) начинает потреблять ток, что уменьшает требуемое падение напряжения на резисторе R9.0052 SENSE , уменьшение тока заряда.

Зарядка начинается при повышении потенциала на выводе V _CC выше уровня UVLO и подключении программного резистора от вывода PROG к земле. В начале цикла заряда, если напряжение аккумулятора ниже 2,457 В, зарядное устройство переходит в режим непрерывного заряда. Ток непрерывного заряда составляет 10% от полного тока. Если напряжение батареи остается низким в течение одной четверти общего запрограммированного времени зарядки, последовательность зарядки будет прекращена.

Зарядное устройство переходит в режим быстрой зарядки постоянным током после того, как напряжение на выводе BAT превышает 2,457 В. В режиме постоянного тока ток заряда устанавливается комбинацией R _SENSE и R _PROG. Когда батарея приближается к конечному плавающему напряжению, контур напряжения берет на себя управление, и зарядный ток начинает уменьшаться. Когда ток падает до 10 % от полного тока заряда, внутренний компаратор отключает N-канальный МОП-транзистор с понижением напряжения на выводе CHRG и подключает источник слабого тока к земле, чтобы указать на окончание заряда (9).0003 C /10).

Внешний конденсатор на выводе TIMER устанавливает общее время зарядки. По истечении тайм-аута зарядка немедленно прекращается, а вывод CHRG принудительно переходит в состояние с высоким импедансом. Чтобы перезапустить цикл заряда, просто отключите входной источник питания и снова подайте его или на мгновение переместите контакт PROG.

Для таких батарей, как литий-ионные, которым требуется точный конечный плавающий потенциал, внутреннее опорное напряжение 2,457 В, усилитель напряжения и резистивный делитель обеспечивают регулирование с точностью выше 1 %. Для NiMH и NiCd аккумуляторов LTC1731/LTC1732 можно превратить в источник тока, подключив вывод TIMER к V 9.0052 СС . В режиме только постоянного тока усилитель напряжения, таймер и функция непрерывного заряда отключены.

При отсутствии входного напряжения зарядное устройство переходит в спящий режим, снижая I _CC до 7 мкА. Это значительно снижает потребление тока от аккумулятора и увеличивает время работы в режиме ожидания. Зарядное устройство может быть отключено путем плавающего контакта PROG. Внутренний источник тока повысит напряжение на этом выводе и зафиксирует его на уровне 3,5 В.

LTC1732 оснащен контактом питания переменного тока (ACPR), указывающим на то, что входной источник питания (сетевой адаптер) применяется и находится выше уровня блокировки при пониженном напряжении. Контакт SEL позволяет пользователям установить окончательный плавающий потенциал батареи на 4,1 В или 4,2 В. LTC1732 также имеет внутренний компаратор, который контролирует потенциал батареи и снова включает зарядное устройство, когда V _BAT падает ниже 3,8 В. Эта функция поддерживает почти полностью заряженную батарею после истечения тайм-аута, пока батарея остается вставленной.

На рис. 2 показано типичное зарядное устройство для одноэлементной батареи с использованием микросхемы LTC1732-4 с диапазоном входного напряжения от 5 до 12 В и зарядным током 500 мА. Программируемый резистор (R _PROG) устанавливает падение напряжения 100 мВ на измерительном резисторе (R _SENSE). При R _SENSE = 0,2 Ом зарядный ток установлен на уровне 500 мА. Когда напряжение батареи поднимается до заданного уровня 4,1 В, LTC1732 переходит в режим постоянного напряжения, а зарядный ток постепенно снижается. Когда зарядный ток достигает 10 % от полного тока, выход вывода CHRG переключается с сильного N-канального MOSFET на слабый 25 мкА, чтобы указать C /10 состояние. По истечении времени таймера (три часа) на вывод DRV устанавливается высокий уровень, а выходной сигнал вывода CHRG переходит в состояние высокого импеданса. Вывод SEL замыкается на землю, чтобы установить окончательный плавающий потенциал батареи на уровне 4,1 В.

LTC1731 также можно подключить в качестве зарядного устройства на основе коммутатора для приложений с более высоким зарядным током (см. рис. 3). Как и в линейном зарядном устройстве, ток заряда задается резисторами R3 и R4. Выходной контакт CHRG укажет на окончание заряда ( C /10) состояние, при котором средний ток падает до 10 % от значения полной шкалы. На выводе BAT требуется шунтирующий конденсатор емкостью 220 мкФ, чтобы поддерживать низкое напряжение пульсаций.

LTC1731 представляет собой очень компактное, недорогое зарядное устройство для литий-ионных аккумуляторов с малым количеством деталей. Встроенный программируемый таймер обеспечивает прекращение заряда без взаимодействия с микропроцессором.

В этой статье мы рассмотрим шесть самых популярных контроллеров заряда от солнечных батарей MPPT среднего уровня, обычно используемых в небольших солнечных энергосистемах мощностью до 2 кВт. Это более доступные устройства с более низким напряжением (100–150 В), которые обычно предназначены для аккумуляторных систем на 12 В или 24 В, хотя некоторые из них могут использоваться с батареями на 48 В. Некоторые из этих контроллеров заряда также имеют встроенные клеммы управления нагрузкой для основного освещения постоянного тока и других нагрузок.

В этом обзоре мы не перечисляем простые ШИМ-контроллеры, используемые для освещения постоянного тока и базовых систем, поскольку существует множество сайтов, посвященных этим ШИМ-контроллерам начального уровня. Для получения информации о высокопроизводительных контроллерах заряда от солнечных батарей MPPT с более высоким входным напряжением до 300 В и номинальным током от 60 до 100 А см. наш обзор мощных контроллеров заряда от солнечных батарей MPPT .

Контроллер заряда солнечной батареи , также известный как регулятор солнечной энергии , — это регулятор заряда батареи, подключенный между солнечной батареей и батареей. Его работа заключается в регулировании мощности солнечной батареи, чтобы батарея заряжалась правильно и не перезаряжалась. Солнечные контроллеры заряда постоянного тока существуют уже несколько десятилетий и используются в большинстве небольших автономных солнечных энергосистем.

Солнечные контроллеры заряда MPPT меньшей емкости с номинальным током от 20 А до 40 А используются для многих различных приложений, включая автономные каюты и дома, автодома, лодки, караваны, телекоммуникации и резервное копирование удаленных объектов. . Эти контроллеры заряда MPPT среднего класса доступны от многих разных производителей, но в этом обзоре основное внимание будет уделено наиболее популярным и качественным контроллерам заряда от самых авторитетных производителей, которые присутствуют на рынке уже несколько лет.

№	Модель	Ток А	Макс Вок	Напряжение батареи	Ценовой диапазон $
1	Victron SmartSolar MPPT	35 А	150 В	12В 24В 36В 48В	от 350 до 480 долларов
2	EPever TRIRON серии	40 А	150 В	12В 24В	от 150 до 250 долларов
3	Morningstar ProStar MPPT	40 А	120 В	12 В 24 В	от 460 до 540 долларов
4	Серия EPever XTRA	40 А	150 В	12В 24В 36В 48В	от 130 до 190 долларов
5	Реноги Ровер	40 А	100 В	12В 24В	от 150 до 190 долларов
6	Серия EPever BN	40 А	150 В	12 В 24 В	от 170 до 250 долларов

В этом обзоре мы ранжируем различные контроллеры заряда по ряду важных критериев, включая качество сборки, скорость отслеживания MPPT, диапазон напряжения батареи, диапазон рабочих температур (тепловыделение), мониторинг, реальный -мировая производительность и цена. В наших обзорах мы обычно ставим производительность и качество выше доступности, поэтому в этом случае мы оцениваем цену за единицу ниже, чем другие критерии. Это может показаться предвзятым отношением к более дорогим моделям, но, основываясь на реальных результатах, тестировании и мониторинге производительности, контроллеры более высокого класса доказали, что они превосходят более дешевые модели.

Victron Energy считается мировым лидером в области силовой электроники и специализируется на производстве оборудования, необходимого для внесетевых и автономных энергосистем, включая инверторы, аккумуляторы, зарядные устройства, мониторы и Конечно же, солнечные контроллеры заряда.Компания Victron, базирующаяся в Нидерландах, производит множество продуктов в Индии и стала широко известна благодаря производству качественных, надежных автономных аккумуляторных инверторов/зарядных устройств, а также широкого ассортимента качественных контроллеров заряда солнечных батарей MPPT.

Victron предлагает широкий ассортимент контроллеров заряда от солнечных батарей, от небольших моделей PWM на 10 А до высокопроизводительных моделей MPPT на 100 А с высоковольтными входами до 250 В. Модели MPPT 150V кажутся очень простыми по конструкции и могут не иметь дисплея или терминалов управления нагрузкой, как многие другие, однако, где Victron превосходит конкурентов, так это в производительности отслеживания MPPT, связи и мониторинге.

Victron предлагает наиболее продвинутый системный мониторинг со встроенным соединением Bluetooth, обеспечивающим простоту программирования и настройки, а также дистанционное обновление встроенного ПО, добавляющее дополнительные функции и опции. Дизайн без дисплея может понравиться не всем пользователям, но быстрое и точное отслеживание MPPT, высокое качество сборки и V.E. интеллектуальные сетевые опции являются выдающимися функциями.

Компания EPever была основана в 2007 году и быстро превратилась в одного из крупнейших китайских производителей экономичной энергетической продукции. Солнечные контроллеры заряда MPPT. Серия Triron — это следующая эволюция известной серии MPPT Tracer.

Серия TRIRON от EPever представляет собой гораздо более совершенную и удобную версию оригинальной серии контроллеров заряда AN. Контроллеры TRIRON имеют уникальный сменный дисплейный модуль, а также сменный интерфейсный модуль с опцией связи RS485, который можно использовать для различных приложений. Обратите внимание, что максимальное напряжение PV составляет 100 В или 150 В в зависимости от модели. 5-кнопочный дисплейный модуль очень прост в использовании и предоставляет всю необходимую информацию о фотогальванической солнечной батарее, аккумуляторе и нагрузке. Беспроводной доступ возможен через Bluetooth-адаптер eBox-BLE или Wi-Fi-адаптер для удаленного мониторинга.

. в разработке и производстве высокопроизводительных солнечных контроллеров заряда. Компания Morningstar широко известна как компания, разрабатывающая одни из самых качественных продуктов на рынке с высоким уровнем защиты от экстремальных условий, грозовых перенапряжений и высоких рабочих температур.

Линейка контроллеров заряда Prostar MPPT доступна в версиях на 25 А и 40 А с ограничением входного напряжения 120 В. Чрезвычайно быстрое отслеживание MPP может выполнять полную развертку напряжения менее чем за 1 секунду с использованием технологии Trakstar. Устройство имеет клеммы хорошего размера, защищенные передней крышкой, в том числе выходные клеммы управления нагрузкой, рассчитанные на ток до 30 А, а также четкий ЖК-дисплей с подсветкой и легко программируется с помощью 4 больших кнопок. Однако очень высокая цена означает, что серия Prostar MPPT недоступна для многих пользователей.

0006
4. Серия EPever XTRA
Компания EPever, также известная как EPsolar, была основана в 2007 г. Ассортимент контроллеров заряда MPPT. Серия MPPT XTRA, выпущенная в начале 2018 года, только недавно стала более популярной благодаря низкой стоимости, простоте настройки и совместимости с литиевыми батареями.
Серия XTRA доступна в 10 различных вариантах с 3 типами дисплеев, номинальным током от 10 до 40 А, напряжением батареи от 12 В до 48 В и ограничением входного напряжения до 150 В. По сравнению с более старой серией AN, которая имела входное ограничение 100 В, серия XTRA отличается совместимостью с литиевыми батареями и более высоким входным напряжением 150 В (Voc) на моделях 30 и 40 А, а также современным внешним видом и скрытыми винтовыми клеммами. Обратите внимание, двухкнопочная версия с ЖК-дисплеем — это, по сути, более старый контроллер серии AN в современном корпусе.
XTRA Series MPPT 40A
Pros:
Good MPP Tracking
Three display options with a clear simple LCD
Compatible with most Lithium LiFePO4 batteries
40A Load control
Дополнительный дисплей MT50
Дополнительный датчик температуры
Дополнительный модуль Wi-Fi и Bluetooth
Низкая стоимость $$
Минусы:
5. Renogy Rover
Компания Renogy, основанная в США в 2014 году, в последнее время стала очень популярным выбором среди любителей солнечной энергетики во всем мире благодаря низкой стоимости, простоте настройки и хорошему отслеживанию MPPT. Renogy производит широкий спектр доступных инверторов, преобразователей постоянного тока и контроллеров заряда от солнечных батарей в Китае.
Серия Rover от Renogy представляет собой многофункциональный контроллер MPPT с четким встроенным дисплеем, а также недорогой (дополнительный) адаптер Bluetooth, который обеспечивает отличный, простой в использовании интерфейс с множеством вариантов конфигурации. Клеммы управления нагрузкой встроены, хотя выходной ток ограничен 20 А. Общее качество сборки довольно хорошее, однако есть некоторые области, которые можно было бы улучшить, в первую очередь кабельные клеммы, которые слишком малы для контроллера на 40 А.
Rover MPPT 100V 40A
Профи:
Good MPP -отслеживание
Прозрачный простой дисплей
Совместный с LITHIUM (12,8 В LifePo4) 9006
9002 9002 4002424924924
9002 4002424924
002. Расширенное приложение Bluetooth и пользовательские настройки
Датчик температуры в комплекте
Низкая стоимость $$
Минусы:
6. Серия Outback BN от EPever
Модель Outback Power Flexmax40 производится компанией EPever и широко известна как серия Tracer BN, которая является хорошо известным доступным контроллером MPPT.
EPever один из ведущих производителей экономичных продуктов питания, включая широкий спектр контроллеров заряда от солнечных батарей. Известные серии MPPT Tracer и TRIRON очень популярны среди любителей солнечной энергетики во всем мире благодаря простоте настройки, хорошему отслеживанию MPPT и низкой стоимости.
Серия AN первого поколения — самый известный MPPT в этой линейке, представляющий собой недорогой блок на 100 В со встроенным дисплеем. Тем не менее, серия BN является более дорогой высокопроизводительной версией со многими дополнительными функциями, включая ограничение входного напряжения 150 В, прочную конструкцию для тяжелых условий эксплуатации, большой радиатор и огромные входные клеммы, которые могут принимать кабель сечением до 50 мм2 (1 AWG). .
Очевидным недостатком серии BN является дисплей. Тем не менее, мониторинг и настройка доступны с помощью дополнительного удаленного дисплея MT50 с хорошим четким ЖК-экраном, на котором отображается вся необходимая основная информация. Беспроводной доступ также доступен через Bluetooth-адаптер eBox-BLE.
Tracer BN Series MPPT 150V 40A
Pros:
.
Широкий диапазон напряжения MPP
20A Управление нагрузкой
Дистанционный дисплей MT50 с настройками и контролем нагрузки
Optional Temp sensor
Cons:
No inbuilt display
Slower MPP tracking
More expensive $$$
