Мебельный кондуктор ARVANT 25К-5 для присадки деталей корпусной мебели
Мебельный кондуктор ARVANT 25К-5 предназначен для точной и удобной присадки деталей из ЛДСП под конфирматы в коробах с глубиной до 150 мм.
Идеально подходит для работы на выезде, занимает мало места. Также предназначен для сборки мебельных ящиков.
Он выполнен из прочного, не горючего и влагостойкого пластика, который в 7 раз прочнее текстолита.
Кондуктор имеет толщину 16 мм, что соответствует толщине деталей из ДСП, также на кондукторе строго по центру, с интервалом в 25 мм и 50 мм, от центра к центру запрессованы втулки из закаленной стали с внутренним диаметром 5 мм, которые дают возможность использовать сверла с 5 и 4,8 мм. Мы рекомендуем использовать сверло 4,8 мм, что дает более жесткую конструкцию при сборке, и при этом оставляет возможность в корректировке положения стягиваемых деталей.
Общая рабочая длина составляет 140 мм, что позволяет присаживать детали до 150 мм глубиной.
Данный мебельный кондуктор позволяет с высокой точностью производить присадку мебельных щитов, абсолютно ничем не уступая по точности присадочным станкам. Он пригодиться как профессиональным мебельщикам, так и домашним мастерам, облегчая и ускоряя работу.
Купив кондуктор 25К-5 Вы в кратчайшие сроки и с высокой точностью сможет собрать небольшие изделия из ЛДСП, дерева и МДФ.
Как пользоваться мебельным кондуктором 25К-5:
1. Определитесь с типом присадки и количеством необходимых отверстий.
2. Приложите мебельный кондуктор к торцу изделия, совместив его края с краями заготовки.
3. Сверлом 4,8 мм или 5 мм произведите засверливание в торец изделия на необходимую глубину. Если сверло короткое, произведите засверливание, в уже образовавшиеся ответстия, второй раз, убрав кондуктор.
4. Приложите кондуктор в бок изделия, совместив кондуктор и край изделия.
5. Произведите засверливание. Если вы используете многоступенчатый зенкер-сверло — производите засверливание тонкой частью сверла. Затем уберите кондуктор и произведите рассверливание патая для головки конфирмата. Если зенкер-сверла нет, произведите рассверливание сверлом 7мм.
6. Совместив 2 присаженные детали в крутите конфирматы шуруповертом с шестигранной битой.
Характеристики:
Для ЛДСП с толщиной 16 мм
Шаг отверстий по системе 25/50 мм
Диаметр втулок 5 мм (под сверла 5 и 4,8 мм)
Материал втулок закаленная сталь
Производитель Россия
Фирма производитель ARVANT
Общий размер 140 мм
Важно знать!
При глубине детали до 150 мм необходимо производить присадку на 2 конфирмата или 1 конфирмат и саморез с потайной головкой
Производите присадку изделии с равномерным шагом между отверстий, для распределения нагрузки на все конфирматы равномерно.
Производитель оставляет за собой право изменять внешний вид и конструктивные особенности, для улучшения потребительских свойств, без предварительного уведомления.
Сделай себе кондуктор для сверления отверстий и собирай свою мебель!
При работе с ручной дрелью, иногда бывает сложно выдержать заданное направление отверстия. Также кондукторы применяются, если необходимо выполнить ряд аналогичных дырок по шаблону. Например, при столярных работах. В этом случае мастер не тратит время на разметку дерева, и гарантировано получает одинаковый результат.
Кондуктор незаменим при сверлении дыр в трубах. Но основное применение — проход отверстий под заданным углом.
Рассмотрим различные варианты этого полезного приспособления:
Кондуктор для перпендикулярного сверления отверстий
Назначение — получение проходов в толстых заготовках, строго под углом 90°. Представляет собой набор втулок в едином корпусе, или кронштейн со сменными рабочими насадками.
Установив приспособление над точкой сверления, можно начинать работу без предварительного накернивания.
Сверло точно попадает в центр втулки и не отклоняется от оси.
Важно! Единственная проблема — инструмент необходимо удерживать на заготовке, особенно в начале работы. Иначе от вибрации он может сместиться.
Такой кондуктор для сверления можно сделать своими руками. Используется толстый текстолит или твердое дерево. Идеальный вариант — применение втулок от экструдера для протяжки проволоки. Изношенные втулки можно найти на заводе.
Насадки для экструдера выполнены из легированной стали, с добавлением победита. Срок службы практически неисчерпаем.
Кондуктор для цилиндрических заготовок или труб
Сделать отверстие в покатой поверхности практически невозможно. Особенно тяжело начать процесс — кончик сверла соскакивает с заданной точки. Приспособление зафиксирует направление, и позволит выполнить работу с высокой точностью.
Регулируя длину фиксирующих болтов, можно просверлить отверстие по касательной в отношении центра. Если под рукой нет подобного инструмента, его можно изготовить из подручных материалов.
Например, из бруска твердого дерева и полоски фанеры.
Чтобы направляющие не так быстро разбивались острыми кромками сверла, их можно усилить гильзами из трубок разного диаметра.
Отдельного описания заслуживают мебельные кондукторы для сверления отверстий
Кондуктор для отверстий под углом
Такой тип сверления не очень распространен, однако есть способы крепления изделий между собой, когда без этой технологии не обойтись.
Фактически, отверстие проделывается по касательной, что практически нереально выполнить, удерживая дрель руками.
Важно! В металлических деталях такие углубления можно выполнить только с помощью фрезы.
А для деревянных заготовок существует готовый комплект.
Любой столяр знаком с таким способом сверления, профессионалы используют это приспособление постоянно. Работать с кондуктором несложно: выставляется высота сверления, заготовка плотно прижимается к упору, и вы получаете точные косые отверстия.
На сверло обязательно надевается упор-ограничитель, иначе отверстие получится сквозным.
Тогда головка шурупа будет проваливаться. Кроме того, такой крепеж лучше делать с помощью особого сверла, с двойным диаметром.
Самостоятельно такое приспособление изготовить сложно. Хотя есть простые варианты, не отличающиеся особой точностью.
Есть отдельный тип приспособлений: для сверления под углом с регулируемым наклоном. Это специфический кондуктор, который подходит не для всех заготовок.
Указанный выше тип крепежа, подходит лишь для массива. Прессованные плиты так не соединить.
Поэтому такой кондуктор не подойдет для сверления отверстий в ДСП. Для сборки цапф и других компонентов мебели из оргалита, применяется шкантовый крепеж.
Кондуктор отверстий под шканты
Приспособление предназначено для того, чтобы соблюсти соосность отверстий. Иначе вы не сможете установить шипы. Прикладывая кондуктор к обеим соединяемым деталям, вы обеспечите идеальную стыковку.
Если вы решите сделать подобный кондуктор своими руками, искать чертежи не обязательно.
Представляем два варианта прекрасно работающих самоделок:
Накладной шаблон
Изготовить его очень просто. Достаточно небольшого кусочка фанеры, и листа оргалита. С помощью такого приспособления вы всегда сможете просверлить пару соосных отверстий для шкантов.
Оргалит (или другой прозрачный пластик) надо разметить, и насверлить калибровочных отверстий. С их помощью вам проще будет установить шаблон на нужное место. В отверстия надо забить тонкостенные латунные трубки. Иначе сверло по дереву быстро разрушит направляющие.
Важно! Такое приспособление подходит лишь для заготовок фиксированной ширины.
Тогда шипы будут расположены по центру торца. Для дерева других размеров, необходимо сделать отдельные направляющие, или универсальный шаблон кондуктор.

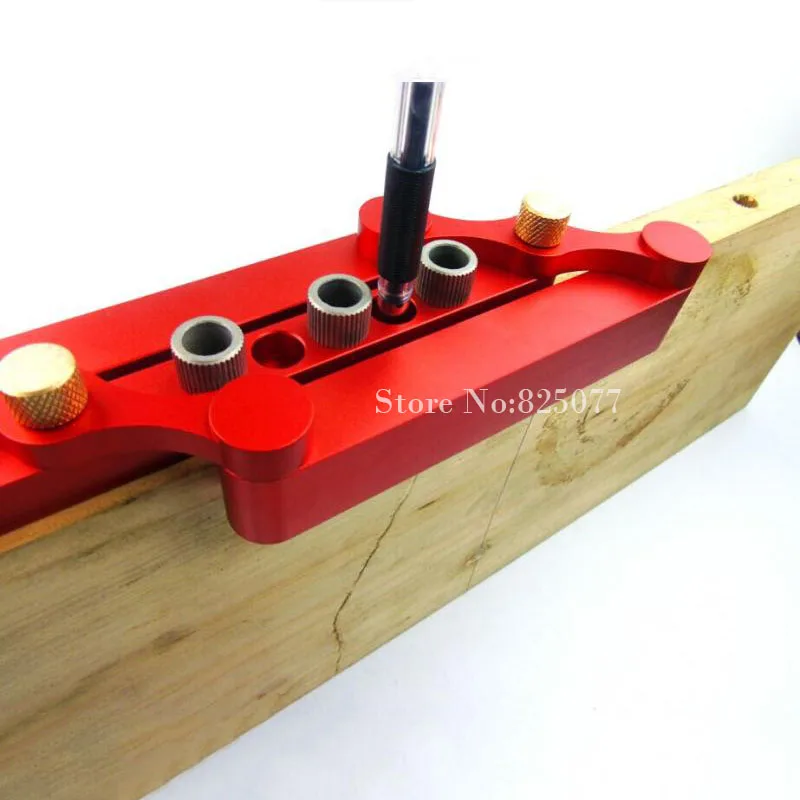

Самоцентрующийся кондуктор
Если вы не изготавливаете мебель с использованием стандартных панелей, нужен универсальный инструмент. Его также можно сделать своими руками, причем материалы буквально валяются под ногами.
Чтобы изготовить такой кондуктор для сверления отверстий вам понадобится чертеж и базовые знания геометрии. Используемые материалы: кусок фанеры 15-18 мм, тонкостенная трубка, подходящая под сверло, несколько шкантов, и металлическая полоска для плеч параллелепипеда.
Делаем три одинаковые детали: в середине отверстие, армированное трубкой, с нижней стороны симметрично расположены упорные ножки из шкантов. Важно, чтобы все три составляющие были абсолютно идентичными.
Из металла нарезаем три одинаковых плеча с симметрично расположенными отверстиями. Именно они определяют линейность отверстий кондуктора.
Выпиливаем пазы в трех заготовках, и соединяем их с помощью металлических плеч. Приспособление работает не хуже фабричного, при фактически нулевой стоимости.
Еще один способ соединения мебели – использование так называемого конфирмата. Для этого нужен отдельный инструмент.
Изготовление самоцентрирующегося кондуктора — видео
youtube.com/embed/7gpWQ5EuVT4?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Кондуктор под конфирмат – разновидности и возможность изготовления
Разумеется, такое приспособление есть в продаже, причем достаточно удобное и универсальное. С его помощью производится перфорация первой детали заготовки.
Вторая деталь заготовки должна иметь два ряда перпендикулярных отверстий. Для этого разработана иная конструкция.
Разумеется, домашние мастера легких путей не ищут, и делают мебельный шаблон кондуктор для сверления отверстий своими руками. Причем он не обязательно должен быть универсальным, вы можете приспособить его под конкретный тип стыка мебельных панелей.
Важно! Любой универсальный прибор создан для экономии средств.
Сделать ошибку в сверлении при большом количестве лишних отверстий – проще простого.
Поэтому, при самостоятельном изготовлении шаблонов, делайте их узко профильными.
Пусть вас не смущают отверстия одного размера.
Конфирмат, как правило, выпускается по определенным стандартам. Поэтому диаметр сверления единый.
Как сделать кондуктор для сверления отверстий под крепеж, мы разобрали. При сборке деревянных конструкций и установке дверей / окон, используются шарнирные соединения. Их крепления должны быть также стандартизованы и синхронны между собой. Чтобы не ошибиться с разметкой, применяется кондуктор для отверстий под петли.
Установить стандартный мебельный шарнир без этого шаблона, практически нереально.
Вывод:
Любые приспособления, с помощью которых можно стандартизировать разметку, или сверление отверстий, на порядок повышают качество работ. Кроме того, приобретение (изготовление) кондукторов позволяют сэкономить массу времени при столярных работах.
