Колонка из автомобильных динамиков: Собираем домашнюю акустику своими руками из автомобильных динамиков

Собираем домашнюю акустику своими руками из автомобильных динамиков

В своем новом жилище я захотел установить стереосистему, не тратясь при этом. При переезде мне повезло, я нашел старую автомагнитолу, которой давно не пользовался, и пару колонок. Еще я знал, что у меня лежит без дела старый блок питания, и из всего этого я решил соорудить самодельную домашнюю акустику из автомобильных динамиков.

Показать еще 10 изображений

Компоненты для сборки своими руками акустической системы из автомобильных динамиков:

• Автомагнитола
• Провода для колонок
• Автомобильные колонки
• Короба для колонок (у моих колонок оставались родные коробки)
• Блок питания
• Корпус для всей системы (в него должны поместиться не только колонки системы, но и БП – учтите все размеры в предварительных чертежах)
• Клещи для снятия изоляции и обжимные клещи
• Что-то острое, чтобы резать короб

Шаг 1: Собираем все необходимые материалы

Чтобы начать сборку вашей домашней акустики своими руками из автомобильных динамиков соберите все необходимые компоненты.

Шаг 2: Подключение компонентов

БП не должен быть включен в сеть!

Возьмите большой штекер от БП, от которого отходит множество проводов разного цвета. Вам из них понадобятся только два – зеленый и черный. Все черные провода – земля. У вас есть два варианта:

1. Соедините два вывода, как на картинке, или
2. Обрежьте два провода, снимите с них изоляцию, скрутите их вместе.

Я выбрал второй вариант, он кажется мне надежней.

Далее возьмите из пучка проводов один черный и один желтый проводки. Снимите с них изоляцию на 2,5 см и скрутите их вместе. Они понадобятся на следующем этапе.

Из пучка проводов от магнитолы возьмите красный и желтый провода, снимите с них изоляцию на 2,5 см и скрутите вместе.

Затем соедините их с желтым проводом от БП. Возьмите из пучка проводов магнитолы черный провод (земля) и соедините его с черным проводом (землей) от блока питания.

Если все соединено правильно, то при включении БП в сеть должна включиться соединенная с ним стереосистема.

Шаг 3: Короб

Для изготовления короба я использовал деревянный ящик. Тщательно все измерьте, прежде чем что-то резать.

Измерьте размер магнитолы и начертите под нее место на стенке короба. Отверстие я вырезал немного меньше, потому что расширить его легко, а вот меньше уже не сделать.

Качество срезов на фотографиях такое ужасное, потому что под рукой у меня были только X-acto и карманный нож. Но ввиду того, что это временная аудиосистема, меня все вполне устраивает.

Вырежьте отверстие под штекер блока питания. В стенке короба рядом с вентилятором блока питания насверлите отверстия для вентиляции. А можно вообще квадрат в стенке вырезать. На фото видно, что я сделал недостаточно отверстий.

Так же нужны отверстия для проводов, размер отверстий зависит от диаметра проводов.

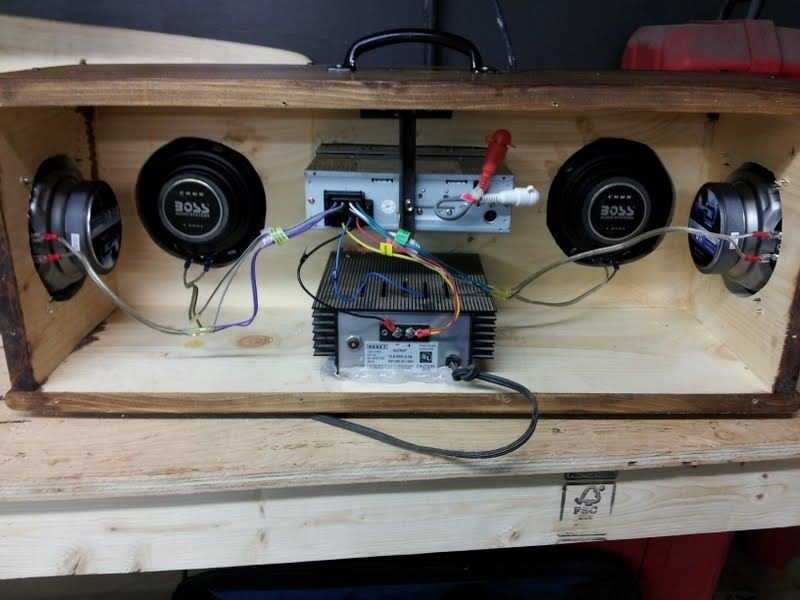

Шаг 4: Сборка

Поместите все компоненты в короб. Если вы все рассчитали и сделали правильно, все должно поместиться.

Шаг 5: Подключаем колонки

Подключить можно столько колонок, сколько позволяет ваша магнитола. Я подключил две. Они находились в заводских коробках, в которых я просто вырезал отверстия под динамики и оставил колонки в коробках. Коробки вполне справились с ролью короба.

Для подключения колонок следуйте инструкции от магнитолы. При желании можно подключить передние и задние колонки и сделать «звук вокруг». Если на магнитоле есть выход AUX, можно подключить ее к телевизору.

Шаг 6: Плюсы и минусы

Этот проект создавался исключительно из практических соображений. Позже я планирую сделать колонкам нормальные короба, а короб магнитолы заменить на больший по размеру и более аккуратный в исполнении.

Плюсы проекта:

• Можно подключить много колонок. Я слышал, что некоторые подключали даже сабвуфер и усилитель.
• Если использовать старые компоненты, можно очень сэкономить.
• На моей магнитоле можно смотреть видео, у нее есть радиоприемник и слот под SD-карту.
• Еще у моей магнитолы есть RCA разъем, так что при желании я могу подключить ее к любому устройству с RCA-штекерами и вывести изображение на экран магнитолы.

Минусы проекта:

• Качество звука зависит от качества материалов, поэтому, пока не соберете корпус и не испытаете, не узнаете какой будет звук.
• Если компонентов у вас нет в наличии, покупка может влететь в копеечку.
• При неправильном подключении компоненты могут перегореть.
