Иногда стандартные варианты держателей для катушек с филаментом не могут удовлетворить потребности пользователя. Причины могут быть разными – нестандартный разъем катушки, сравнительно высокий вес, невозможность вписать имеющийся держатель в пространство возле 3D-принтера и др. Во всех этих случаях можно выйти из положения создав собственный держатель для катушки с  пластиком для 3D-принтер а в соответствии с теми параметрами, которые важны в конкретном случае.

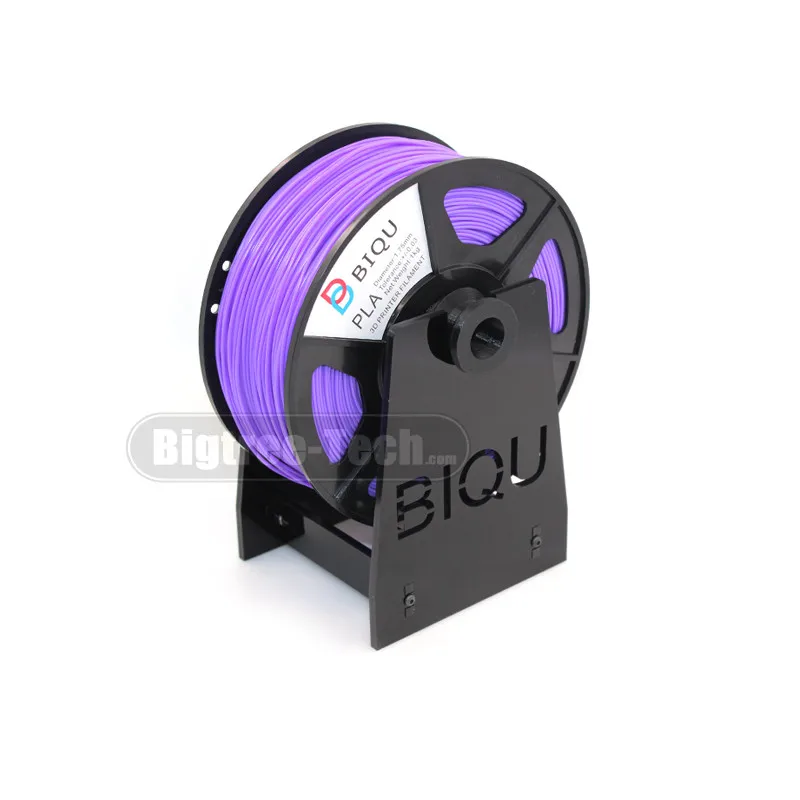

Держатель катушки для 3D-принтера

Представляет собой устройство, отвечающее за удерживание бобины с филаментом во время печати и бесперебойную подачу материала в экструдер принтера.

Держатель должен соответствовать следующим требованиям:

• Быть устойчивым и надежно крепиться к рабочей поверхности. Стабильность крепления необходима для предотвращения перемещения кронштейна во время работы.
• Сборка должна быть качественной, а используемые материалы – прочными.
• Конструктивные особенности держателя не должны препятствовать подаче филамента к рабочим инструментам принтера. Материал должен плавно скользить при размотке. Рывки и помехи во время печати могут привести к обмотке катушки и застреванию филамента.
• Катушка с пластиком не должна соскакивать с держателя во время печати.

Держатель для катушки может быть изготовлен из различных материалов, но чаще всего на практике используются изделия из металла, пластика и древесины.

Выбор материала зависит от того, в каких условиях будет эксплуатироваться изделие в дальнейшем.

Какие бывают модели подставок под филамент?

Чаще всего используются держатели для катушек трех видов:

• горизонтальные;
• вертикальные;
• адаптивные.

Горизонтальные держатели для катушек с пластиком используются в тех случаях, когда вес катушек значительно превышает стандартный, а конструктивные особенности используемого 3D-принтера не позволяют разместить бобину внутри камеры устройства. Горизонтальные держатели обеспечивают высокие показатели фиксации бобины и способны обеспечить плавную подачу материала в экструдер. Нередко из-за того, что материал находится вне камеры принтера, горизонтальные держатели используются совместно с фильтрами, устанавливающимися для обеспечения очистки подаваемой в экструдер нити пластика от твердых частиц и пыли, которые могут существенно снизить качество печати при попадании в печатающую головку.

Вертикальные держатели для катушек с пластиком занимают меньшую площадь и могут быть размещены на небольших свободных участках, в том числе и в камере 3D-принтеров. Особенности конструкции делают возможным использование таких держателей для катушек стандартного веса. Для бобин с намоткой от 2,5 кг вертикальные держатели не подойдут из-за снижения эффективности подачи материала во время печати.

Адаптивные держатели для филамента – самые популярные на сегодня модели. Они спроектированы таким образом, что любая катушка с пластиком, закрепленная должным образом, будет зафиксирована так, что размотка будет осуществляться плавно, а угол будет меняться в зависимости от объема истраченного материала.

3D-модель катушки для пластика

При разработке 3D-модели для самостоятельной печати держателя для филамента следует учесть следующие данные:

• Максимальный вес катушек с пластиком, которые будут использоваться при печати.
• Диаметр входного отверстия катушек.
• Расчетный предел прочности материала для печати на разрыв в зависимости от качества печати.
• Место, где держатель с катушкой будет размещен.

Исходя из вводных данных, следует рассчитать следующие параметры:

• Толщину стенки детали.
• Толщину ее пола и потолка.
• Подобрать рисунок заполнения (чаще всего используется сетка).
• Плотность заполнения изделия при печати (в среднем – 30 %).
• Необходимость печати поддержки (при наличии выступающих деталей).
• Скорость печати внешнего периметра изделия.
• Расстояние поддержки по оси Z.
• Скорость печати внешнего заполнения (от 95 мм/м).

Также при разработке модели следует учесть диаметр используемого сопла, желаемую высоты слоя и температуру печати.

 ВАЖНО!  В готовой 3D-модели следует переименовать все файлы исходя из количества копий детали, которые необходимо напечатать.



Самостоятельное изготовление и покупной держатель: плюсы и минусы

И самостоятельно изготовленные держатели для пластика, и их готовые аналоги, предлагаемые производителями, имеют свои достоинства и недостатки.

Например, покупные держатели катушек для 3D-принтеров производятся в соответствии с заданными характеристиками для материалов конкретного производителя. Универсальные катушки, произведенные на заводах, могут не подойти в том случае, если при печати используются филаменты разного производства. Диаметр держателя может быть слишком маленьким или избыточно большим, что помешает надежной фиксации катушки на держателе и может привести к проблемам при печати.

Держатели собственного производства можно спроектировать таким образом, что каждая модель будет подходить под запросы конкретного пользователя.

К достоинствам самодельных держателей можно отнести:

• Возможность подобрать параметры устройства, позволяющие разместить его в конкретном месте.
• Возможность сконструировать держатель таким образом, чтобы на нем можно было зафиксировать катушки с пластиком различных производителей.
• Можно точно настроить соосность подачи материала.

К недостаткам относят:

• Необходимость временных затрат для разработки 3D-модели.
• Потребность в точных расчетах для проектировки устройства.

Таким образом, при возникновении проблем с имеющимся держателем для катушек с филаментом, каждый обладатель 3D-принтера может самостоятельно изготовить его замену с учетом всех необходимых параметров и особенностями стоящих перед пользователем задач. Для этого потребуется только спроектировать соответствующую 3D-модель и дождаться окончания печати.

• 21 марта 2021
• 3673

Получите консультацию специалиста

5 частых проблем в мастерской 3D печати

Большое разнообразие материалов для печати.

  Работа с большим количеством материалов для печати подразумевает наличие у вас в мастерской как минимум нескольких катушек каждого материала. Это могут быть катушки одного или нескольких производителей, катушки из одной или из разных партий выпуска. К сожалению, на данный момент фактически не существует стандартов на выпуск филамента для 3D-печати, кроме, разве что, стандарта диаметра прутка. Температурные же характеристики могут немного разниться у одного типа пластика от разных производителей. В первую очередь это связано с тем, что каждый производитель материалов для 3D печати использует разное сырьё от своих поставщиков. Так же разные производители материалов могут использовать разные типы красителей для филамента, а красители могут довольно сильно влиять на физико-химические свойства материалов. Но даже если вы сотрудничаете только с одним производителем пластика для 3D-печати, нет гарантии того, что настройки печати всегда будут одинаковыми, так как с течением времени у производителя могут меняться сырье, красители и параметры производства. Поэтому, открывая новую катушку, желательно произвести хотя бы 2 теста материала: на  количество необходимого потока пластика (flow) и на оптимальную температуру печати (температурная башня).

  Отличие в настройках между разными пластиками может быть существенным, что иногда приводит к дефектам в печати или даже к порче печатающей головы. Ситуация осложняется, если у вас не один принтер, а, например, десять, и вам нужно срочно поставить заказ из новой катушки, а времени на тесты нет. В таком случае придется довериться своем опыту: попытаться задать оптимальные параметры и быть готовым исправить настройки во время печати.

  Вывод: не пренебрегайте тестами новой катушки, это поможет сохранить вам время и нервы, и вы сможете использовать весь материал для 3D-печати хорошего качества. Пользуйтесь материалами надёжных производителей. Проверяйте новую катушку сами, опытным путем, потому что отзывы в интернете не всегда могут дать вам полную и правдивую картину.

Износ хотэнда.

  При работе с большим парком постоянно работающих 3D принтеров, проблема износа сопел приходит всегда неожиданно. Сейчас на рынке сырья для 3D-печати существуют структурно жёсткие композитные и металлонаполненные материалы, которые способны увеличить, за непродолжительное время их использования, диаметр сопла с 0.4мм до 0.6мм.

  Если своевременно не заметить этого, будет сложно добиться хорошего качества печатаемой модели. Отклонение от нужного диаметра, это хоть и неприятно, но ещё не самое страшное. Практика показывает, что незначительное смещение от нужного диаметра сопла, не сильно сказывается на печати больших моделей с простой геометрией, не требующих высокой точности проработки элементов. Гораздо хуже, когда сопло стачивается неравномерно, из-за этого поступающий материал ложится на слой неровно. Печатаемая поверхность может идти волнами или иметь другие видимые глазу дефекты. Заметить, что сопло неисправно довольно просто: при загрузке пластика в экструдер видно, как вытекающий материал изгибается и закручивается на выходе из сопла.

  Вывод: постоянно следите за состоянием вашего хотэнда. Перед печатью производите продавливание пластика через экструдер, наблюдайте за потоком выходящего материала из сопла. Если материал вытекает неравномерно, то с уверенностью можно сказать, что имеется проблема с экструдером, которую лучше решить на старте 3D-печати. Сопла для 3D-принтера являются расходным материалом, запаситесь сменным, если вам предстоит много печатать.

Использование сопел с разным диаметром на 3D-принтерах.

  Как правило, разные заказы могут печататься соплами с разным диаметром выходного отверстия. Например, модели с мелкой детализацией лучше всего печатать соплами с диаметром 0.2мм, а для грубых технических деталей со 100%-ным заполнением пластиком, гораздо выгоднее использовать сопла диаметров 0.6-1мм. Если у вас один принтер, то смена одного сопла на другое не составляет большого труда: нагрел хотэнд, извлек материал, выкрутил сопло, вкрутил новое. Так как большинство сопел имеют немного разную высоту (особенно если сопла разнятся по типу: e3d или mk8), после замены с одного на другое, как правило, необходимо заново калибровать стол 3D-принтера.

  Если вы используете целый парк 3d принтеров, то сопла под разные заказы вам придется менять часто, а значит нужно постараться оптимизировать эту задачу.

  Вывод: подписывайте на ваших принтерах диаметр сопла, который сейчас установлен. Выделите принтеры под «грубую» и «тонкую» печать, где будут стоять сопла большого и маленького диаметра соответственно. Используйте специальные инструменты: сопло гораздо проще снимать накидной головкой. Систематизируйте хранение ваших рабочих сопел, используйте кассы.

Износ столов на 3D-принтерах.

  Данный вид проблемы является совокупностью двух моментов: неверная калибровка печатающей головки относительно стола 3D-принтера, и чрезмерная адгезия материала к столу. В первом случае — когда ваш 3D-принтер плохо откалиброван и печать начинается «в стол», происходит износ стеклянных поверхностей или плёночных покрытий, так же из-за этого может пострадать хотэнд принтера, так как сопло цепляется за поверхность стола. При этом стол может повредиться настолько, что на первых слоях моделей будут образовываться дефекты — на готовой детали отпечаются сколы и вмятины стола. Если нужна гладкая ровная поверхность на модели это испортит всю проделанную работу.

  Второй причиной износа столов является повышенная адгезия деталей к столу. Если, например, печатать материал с высокой адгезией(PetG, TPU, PLA и т.д.) с использованием клея для 3D-печати на столе с подогревом, то готовая деталь, даже после полного остывания, вполне может забрать кусок наклейки или даже стекла, в зависимости от типа поверхности для печати.

  Вывод: точная калибровка стола и настройка печати первого слоя модели — это половина успеха всей печати и залог долгой службы рабочей поверхности 3D принтера. Всегда учитывайте особенности печатаемого материала, подбирайте правильные настройки для первого слоя печати.

Перехлёст и «скачущий» диаметр нити.

  Проблемы, которые не зависят от настроек и механики вашего 3D-принтера: перехлёст и «скачущий» диаметр прутка. В случае с перехлёстом, дело, как правило, в браке намотки филамента на производстве. Перехлест материала может приводить к образованию узлов в случайном месте катушки, из-за этого во время печати пластик перестает разматываться с катушки и застревает. Если на вашем принтере нет датчика движения филамента, это скорее всего загубит всю печать.

  Скачущий диаметр прутка приводит к неравномерной подаче материала из сопла, из-за чего происходит недоэкструзия либо переэкструзия (недостаточная или излишняя подача материала). Это отражается на качестве печати внешних периметров, наружные стенки будут печататься неровно, с пропусками или наплывами (соответственно).  Когда дело касается многодневной или ответственной высококачественной печати, перехлёст и скачущий диаметр прутка могут сыграть злую шутку.

  Вывод: закупайте материалы у проверенных вами продавцов, и не стесняйтесь говорить вашему поставщику о существующих проблемах его товара. У всех бывают производственные браки, от этого никто не застрахован. Большинство ответственных производителей материалов всегда готовы пойти вам на встречу и исправить свои ошибки.
