Группы повреждений.

1. Перебитые дорожки печатной платы
2. Излом печатной платы
3. Поврежденные конденсаторы, резисторы, индуктивности, мелкие пассивные компоненты, сокеты и т.д.
4. Коррозия печатной платы и компонентов
5. Сгоревшая печатная плата
6. Сгоревший компонент
7. Утраченный компонент
8. Грязь
9. Повреждение серийного номера

• ↑ Рис. 1

• ↑ Рис. 2

• ↑ Рис. 3

• ↑ Рис. 4

• ↑ Рис. 5

• ↑ Рис. 6

• ↑ Рис. 7

• ↑ Рис. 8

Top

• ↑ Рис. 9

• ↑ Рис. 10

• ↑ Рис. 11

• ↑ Рис. 12

• ↑ Рис. 13

• ↑ Рис. 14

• ↑ Рис. 15

• ↑ Рис. 16

Top

• ↑ Рис. 17

• ↑ Рис. 18

• ↑ Рис. 19

• ↑ Рис. 20

• ↑ Рис. 21

• ↑ Рис. 22

• ↑ Рис. 23

• ↑ Рис. 24

• ↑ Рис. 25

• ↑ Рис. 26

• ↑ Рис. 27

• ↑ Рис. 28

• ↑ Рис. 29

Top

• ↑ Рис. 30

• ↑ Рис. 31

• ↑ Рис. 32

• ↑ Рис. 33

Component Oxidation [ Рис. 34~35 ]
Описание	Ремонт	По гарантии	Без гарантии
Корродированный компонент	Производится	Платный	Платный

• ↑ Рис. 34

• ↑ Рис. 35

Top

• ↑ Рис. 36

• ↑ Рис. 37

• ↑ Рис. 38

• ↑ Рис. 39

• ↑ Рис. 40

• ↑ Рис. 41

• ↑ Рис. 42

• ↑ Рис. 43

Top

• ↑ Рис. 49

• ↑ Рис. 50

• ↑ Рис. 51

• ↑ Рис. 52

• ↑ Рис. 53

Top

• ↑ Рис. 49

• ↑ Рис. 50

• ↑ Рис. 51

• ↑ Рис. 52

• ↑ Рис. 53

• ↑ Рис. 54

• ↑ Рис. 55

• ↑ Рис. 56

• ↑ Рис. 57

• ↑ Рис. 58

• ↑ Рис. 59

• ↑ Рис. 60

Top

• ↑ Рис. 61

• ↑ Рис. 62

• ↑ Рис. 63

• ↑ Рис. 64

Top

Ремонт ноутбуков, ремонт серверов, компьютерная помощь / repair24.pro

Ремонт материнской платы. Основы.

Материнская или основная плата (от англ. motherboard или mainboard) в нашем компьютере или ноутбуке играет одну самую главную роль в производительности и работе в принципе. И естественно, что какой бы сложной и технологичной не была деталь, она подвержена разного рода нагрузкам и рискам, которые могут привести к ее поломке. Я постараюсь рассказать об основных причинах таких повреждений, а также о методах быстрого ремонта материнской платы.

Самая распространенная причина поломок и отказов материнских плат связана с электролитическими конденсаторами. Они стоят в разных цепях на материнской плате и ухудшение их характеристик может привести к отказу в запуске или нестабильной работе. Дефектный конденсатор иногда довольно легко заметить по внешнему виду. Он вздувается и в самых запущенных случаях вытекает электролит. Но, чаще необходим тестер для проверки емкости и ESR конденсатора.

Я не буду рассматривать сложные виды ремонта с использованием паяльных станций и вакуумных отсосов – это удел нашего сервисного центра. Буду использовать обычный паяльник мощностью 40 Вт, оловянно-свинцовый припой, спиртоканифольный флюс, например ЛТИ-120, и острую деревянную палочку.

Определив по внешнему виду, что поломка платы связана с конденсатором, приступим к его замене. Жало паяльника я предварительно заточил. Оно должно быть такой ширины, чтобы, одновременно нагревать оба вывода конденсатора. Рекомендую иметь ЛАТР или автотрансформатор с отводами и переключателем, дабы регулировать температуру жала паяльника. А лучше всего паяльник с регулировкой температуры жала.

Флюс делаем, растворив в этиловом спирте порошкообразную канифоль. Смачиваю флюсом места припайки конденсатора, аккуратно обхватив дефектный конденсатор левой рукой и прогреваю 6-10 секунд места пайки (паяльник держу в правой руке – я правша). Затем, плавно покачивая, медленно вытаскиваю конденсатор. Главное делать все это без усилий, так как можно повредить токоведущие дорожки и место пайки конденсатора.

Если ширина жала не дает нагреть два вывода сразу, следует нагревать их поочередно (и поочередно вытаскивать каждый на несколько миллиметров). Правда тогда нагревать их придется не один раз! Главное не перегреть, так как место пайки может вздуться, что приведет либо к межслойному обрыву, либо межслойному замыканию и после этого плату останется лишь утилизировать.

Переходные отверстия на материнской плате металлизированы, вот почему в них есть припой. Можно избавиться от него с помощью тонкой деревянной палочки. Я использую палочки-зубочистки. Дерево там прекрасно подходит для наших целей. В конце концов, можно использовать спичку. Я сначала обжигаю один конец на жале паяльника, чтобы он стал тверже. В нашем сервисном центре для этих целей имеется специальное оборудование.

Поехали, наношу каплю флюса на места пайки, вставляю кончик деревянной палочки или спички в переходное отверстие, слегка давлю на него и прогреваю с противоположной стороны паяльником. Когда припой расплавится, заостренный кончик палочки покажется с противоположной стороны. Перед припайкой нового конденсатора, конечно, необходимо, предварительно облудить его выводы.

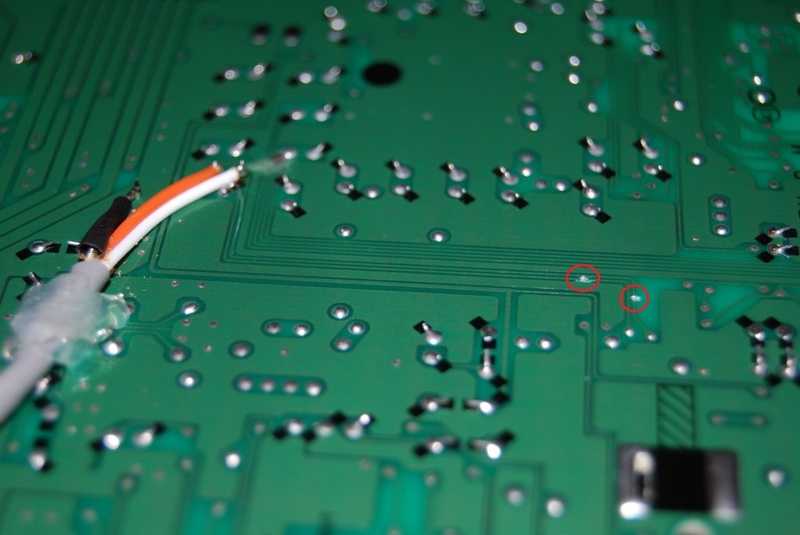

Следующая поломка, связана с повреждением токоведущих дорожек. Случай, когда новая матплата в кривых руках сборщика, становится не гарантийной и нерабочей. Речь идет о повреждении инструментом дорожек печатной платы. Обычно, если поврежден только верхний слой, то серьезных последствий еще можно избежать. Но если отвертка практически воткнута в плату, исход летальный. Современные материнские платы имеют по 5-6 слоев. Верхний и нижний доступны. А вот с внутренними повреждениями уже ничего не поделаешь. Обычно такие «царапины» появляются около процессорного сокета, рядом с болтами. Чаще всего адекватные разработчики намеренно не ставят никаких жизненно важных для платы деталей, чтобы хоть как-то снизить возможность ее порчи (но не все).

Как же можно поступить с последствиями такого обращения? Рассмотрим самые популярные варианты:

— Несколько прорезанных дорожек.

Нам повезло. Для восстановления дорожек легче всего воспользоваться медными волосками из низковольтных проводков. Сначала снимаем лак с каналов (которые восстанавливаем) приблизительно на 1 мм, после залуживаем дорожки и медные волоски. После аккуратно припаиваем их к местам разрывов.

— Кроме дорожек повреждены еще и ножки чипа (но не отвалились)

Ни в коем случае не пытаемся вернуть ножки в первоначальное положение! Они отвалятся вовсе и надо будет менять микросхему. берем лупу и скальпель и аккуратно припаиваем оторвавшиеся, а остальные поправляем, дабы избежать замыкания между ними.

— Детали платы повреждены и на них нет маркировки (либо рассыпался элемент)

Ситуация крайне сложная. Придется найти такую же материнскую плату и понять, что же было повреждено. Либо искать сгоревшую плату и использовать в качестве донора. Можно постараться зайти на тематический форум и попросить ребят посмотреть на аналогичной плате маркировку элемента или прислать фотографию.

— Самая большая неудача из легких — сломаны или согнуты ножки сокета процессора.

Эта неисправность превращает материнку в труп. Иногда, имея на то опыт, можно восстановить ножки, но чаще всего необходимо менять сокет. Крайне сложная процедура. Лучшее решение — принести в сервис, пока не сделал еще хуже. Тем более стоит это не дорого.

Скажу сразу, если материнская плата не включается вовсе, то понадобится дорогостоящее и весьма специфическое оборудование. Такой ремонт материнки я рассматривать не буду.

Вариантов поломок матплаты великое множество и я рассмотрел лишь малую часть. В дальнейшем мы рассмотрим еще варианты поломок и их устранения. Хотелось бы подвести небольшой итог. Не всегда стоит пытаться осуществить ремонт в домашних условиях, так как в большинстве случаев это заканчивается еще более дорогим ремонтом или покупкой нового ноутбука или материнской платы. Так же хотелось бы похвастаться — с марта 2015 года наша компания перешла на использование паяльного оборудования — инфракрасная паяльная станция Термопро ИК-650 ПРО.

Компания ООО «БСМ «Технолоджис» производит ремонт материнской платы уже более 5 лет. Обращайтесь к нам и вы узнаете, что такое высокое качество и приятное обслуживание. Пользуйтесь электроникой с умом. Не смогли сделать сами — не стесняйтесь обращаться к профессионалам.

Со стоимостью ремонта материнской платы Вы можете ознакомиться в соответствующем разделе:

Ремонт материнской платы

Ремонт прогоревшей базовой платы — как и почему

Косметическая хирургия сегодня является большим бизнесом, но наша дискуссия здесь не о подтяжке лица или подтяжке живота. Нас интересуют косметические подкраски, которые мы часто должны наносить на печатные платы.

Хотя все мы знакомы с переработкой компонентов, ремонтом контактных площадок, добавлением перемычек и т. п., мы говорили о практическом применении ремонта или восстановления функциональных схем. Как насчет ремонта неработающих частей платы? Нужен ли вообще «косметический» ремонт?

Хотя эта тема может показаться второстепенной, косметический ремонт печатной платы, такой как ремонт прогоревшего места или неровного отверстия, образовавшегося в результате физического повреждения, действительно является важной частью ремонта печатной платы! Помните, что печатная плата имеет ценность, и только то, что она может быть встроена в конечный продукт, такой как компьютер или видеокамера, не означает, что плата никогда больше не увидит свет, чтобы ее можно было доработать или заменить.

Повреждение плинтуса может сделать внутренние слои ламината доступными для влаги или загрязнений. Верно также и то, что стандарты качества и критерии приемки многих компаний включают косметический внешний вид.

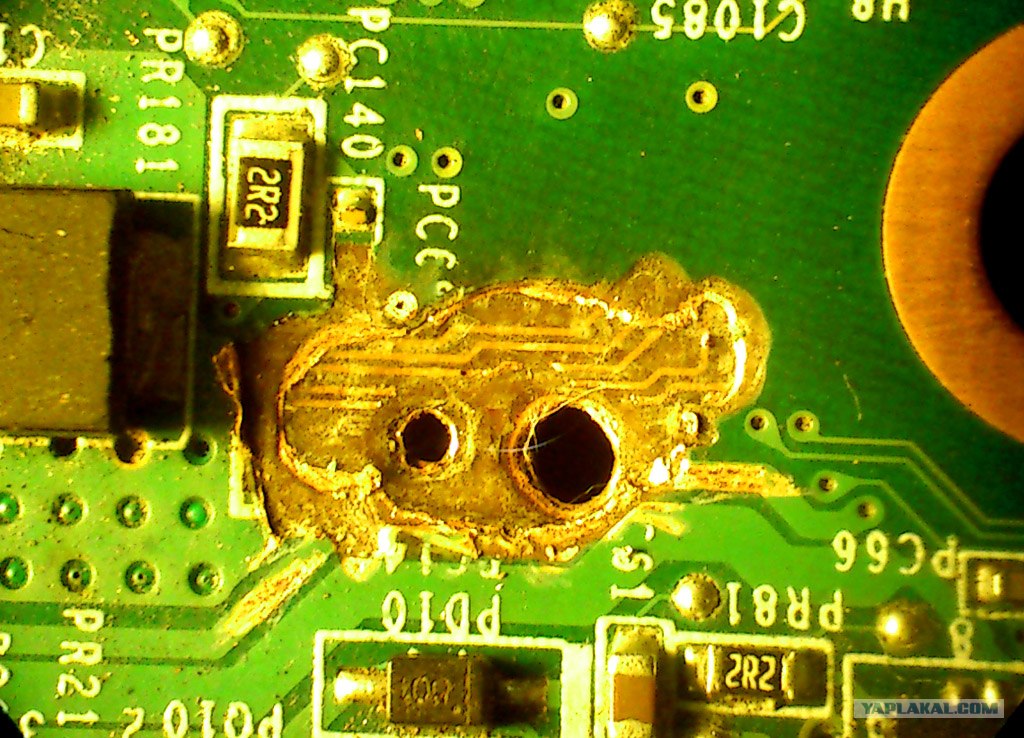

Одним из наиболее распространенных видов повреждения плинтуса является ожог. Размер обугленной области, цвет и глубина слоя, очевидно, будут определяться тем, сколько тепла применялось к этой области и как долго. Тем не менее, повреждение можно устранить, а плате восстановить первоначальную целостность и даже внешний вид с помощью следующей процедуры.

Необходимы некоторые специальные инструменты, а жидкий эпоксидный ремонтный материал можно даже окрашивать красителями, чтобы воспроизвести цвет окружающего исходного материала платы. Подобно художнику, смешивающему цвета с палитры, эта процедура — одна из немногих, которые привносят немного творчества в процесс ремонта печатной платы.

Микросверла и шаровые мельницы

Первым шагом в этой ремонтной процедуре является удаление сгоревшего или поврежденного материала с области, очистка до свежего, неповрежденного материала эпоксидной/стеклянной доски под и вокруг. Для этого, однако, нужны специальные инструменты, которые не сложно найти или дорого.

В нашем учреждении мы используем инструмент под названием «Микродрель». (См. рис. 3) Это устройство идеально подходит для настольного фрезерования, сверления, шлифования, резки или шлифования. В отличие от других ручных сверл, эти микродрели имеют крошечный высокоскоростной двигатель постоянного тока в наконечнике, что устраняет необходимость в приводных кабелях и улучшает контроль. Отдельный блок питания обеспечивает легкий вес наконечника и снижает утомляемость. Эти функции важны, когда вам нужно поддерживать легкое прикосновение.

Мы также используем шаровые мельницы в микросверлах. Эти шаровые мельницы изготовлены из карбидной стали стоматологического класса для точной резки и длительного срока службы, с хвостовиками диаметром 093 дюйма. Шаровые мельницы из карбида, вращающиеся с высокой скоростью, быстро измельчают материал, поэтому осторожность оператора очень важна.

Процедура ремонта

Очистите поврежденный участок. Это означает удаление пыли, загрязнений, масел и т. д. Тампона, пропитанного растворителем (IPA), должно быть достаточно.

Соскребите рыхлый, поврежденный материал плинтуса с помощью ножа или зубного скребка. (См. рис. 2). Весь поврежденный материал основной платы и паяльная маска должны быть удалены с поверхности.
№

Затем отшлифуйте поврежденный материал плинтуса с помощью микродрель и шаровой мельницы. Чтобы убедиться, что весь поврежденный материал удален, промойте участок спиртом или растворителем. Поврежденные внутренние волокна основного материала будут четко видны. Удалите весь свободный материал и очистите область.

При необходимости нанесите термостойкую ленту для защиты открытых частей печатной платы.

Теперь пришло время заполнить полость эпоксидной смолой. Возможно, вы захотите предварительно нагреть плату — по сути, разогреть — перед заливкой области эпоксидной смолой. Предварительно нагретая печатная плата позволит эпоксидной смоле легко растекаться и выравниваться. Эпоксидная смола, нанесенная на ненагретую печатную плату, может оседать ниже поверхности платы по мере отверждения эпоксидной смолы, оставляя небольшое углубление.

Ремонт платы лучше всего производить с помощью прозрачных высокопрочных эпоксидных смол с низкой вязкостью. Обычно это двухкомпонентные эпоксидные смолы, содержащие активатор и смолу. Эти эпоксидные смолы поставляются в предварительно отмеренных пластиковых упаковках, поэтому их легко использовать, и оператору не нужно их отмерять. Эпоксидная смола также должна иметь жизнеспособность в течение 30 минут или более.

Краситель следует добавлять при смешивании эпоксидной смолы. Выбор (и заказ) красящих веществ, очевидно, должен быть сделан заранее; в противном случае хорошо иметь выбор под рукой.

После смешивания эпоксидной смолы и красителя залейте участок эпоксидной смолой до поверхности предварительно нагретой печатной платы и заподлицо с ней. Волокна ламината не должны быть обнажены. Для нанесения и распределения эпоксидной смолы можно использовать палочку для смешивания с заостренным концом. (См. рис. 4).

На большие площади нанесите эпоксидную смолу губкой из пеноматериала, чтобы создать текстуру на поверхности. Небольшой перелив эпоксидной смолы может быть желателен, чтобы учесть малейшую усадку при отверждении эпоксидной смолы. Отвердите эпоксидную смолу в соответствии с рекомендациями.

С помощью острого ножа или тонкого скребка соскребите излишки эпоксидной смолы, если это необходимо. Соскребайте до тех пор, пока новая поверхность эпоксидной смолы не станет на одном уровне с окружающей поверхностью печатной платы. Затем удалите весь свободный материал и очистите область. Если необходима некоторая зачистка, рекомендуется смешать и нанести дополнительный тонкий слой эпоксидной смолы для герметизации любых зачищенных участков.

Наконец, осмотрите отремонтированный участок на соответствие текстуре и цвету и при необходимости проведите электрические испытания проводников вокруг отремонтированного участка.

Несколько членов команды Центра схемотехники внесли свой вклад в эту статью.

Как починить печатную плату

13 июня 2022 г.|Общее

Что можно сделать со сломанной печатной платой? Печатные платы (PCB) могут выйти из строя по-разному. Итак, как починить печатную плату? Ключ в том, чтобы знать, как выполнять ремонт печатной платы, независимо от того, является ли это простым коротким замыканием или чем-то более серьезным, например, расслоением печатной платы.

Зачем нужно знать, как ремонтировать печатные платы

Содержание

• 1 Зачем нужно знать, как ремонтировать печатные платы
• 2 Как ремонтировать печатные платы
  • 2.1 1. Соберите инструменты и другие материалы, которые вам понадобятся
  • 2.2 2. Снимите Поврежденная площадка или компонент
  • 2.3 3. Очистите дорожку и удалите припой
  • 2.4 4. Наложите медную ленту на дорожку
  • 2.5 5. Припаяйте соединения
  • 2.6 6. Восстановите сквозное отверстие печатной платы
  2.7 Разместите и припаяйте компонент
  • 2.8 8. Обрезать лишнюю ленту с ремонтируемого участка
  • 3 Вопрос самостоятельного крепления печатной платы
  • 4 Что еще нужно, кроме инструментов?
  • 5 Вывод

  Знание того, как ремонтировать печатные платы, очень важно, поскольку информация о ремонте печатных плат поможет вам сэкономить деньги. Если у вас есть печатная плата, которая не работает должным образом, ее замена может быть дорогостоящей. Однако, если вы можете выполнить ремонт печатной платы самостоятельно, это может сэкономить вам много времени и хлопот. Печатные платы часто используются в критически важных приложениях, поэтому очень важно иметь возможность их починить.

  Как ремонтировать печатные платы

  Существует несколько различных способов ремонта печатных плат, и конкретный метод зависит от проблемы. Тем не менее, есть несколько общих шагов, которым вы можете следовать в большинстве случаев ремонта.

  Во-первых, вам нужно определить проблему. Вы можете сделать это, визуально осмотрев печатную плату на наличие повреждений или используя мультиметр для проверки целостности цепи. После того, как вы определили проблему, вам нужно определить лучший способ ее устранения.

  Вот шаги по ремонту печатных плат:

  1. Соберите инструменты и другие материалы, которые вам понадобятся
  2. Удалите поврежденную площадку или компонент
  3. Очистите дорожку и удалите припой
  4. Припаяйте соединения
  5. Восстановите сквозное отверстие в печатной плате
  6. Разместите и припаяйте компонент
  7. Обрежьте лишнюю ленту с отремонтированного участка

  1.

  Соберите инструменты и другие материалы, которые вам понадобятся

  Перед началом ремонта необходимо собрать все необходимые материалы и инструменты. Это поможет сделать процесс более плавным и избежать каких-либо задержек. For most repairs, you’ll need:

  • Cotton swab and rubbing alcohol
  • Hot air gun
  • Flathead screwdriver or sharp knife or sandpaper
  • Tweezers
  • Adhesive copper tape
  • Soldering gun
  • Paper clip
  • Pen
  • Ножницы или канцелярский нож

  Когда у вас есть все материалы, вы готовы начать процесс ремонта.

  2. Снимите поврежденную прокладку или компонент

  Первым шагом в большинстве случаев ремонта является удаление поврежденной прокладки или компонента. Для этого:

  • С помощью отвертки с плоской головкой или острого ножа снимите компонент с печатной платы, прежде чем отпаивать оставшиеся соединения.
  • Если контактная площадка повреждена, используйте наждачную бумагу для удаления излишков припоя или мусора.

  3. Очистите дорожку и удалите припой

  После удаления поврежденного компонента или колодки необходимо очистить гусеницу. Это поможет обеспечить правильное прилегание нового компонента или прокладки и хорошее соединение.

  Для очистки гусеницы:

  • С помощью ватного тампона, смоченного в медицинском спирте, удалите остатки с гусеницы.
  • С помощью канцелярского ножа или ножниц осторожно удалите все поврежденные участки гусеницы.
  • С помощью ручки отметьте конец вырезанной дорожки, чтобы знать, где разместить новый компонент или контактную площадку.

  4. Наклейте медную ленту на дорожку

  После того, как дорожка будет очищена, вам нужно наклеить медную ленту поверх дорожки. Это поможет обеспечить хорошее соединение для нового компонента или контактной площадки. Отрежьте кусок медной ленты немного длиннее дорожки и наденьте ее на дорожку. Убедитесь, что концы ленты находятся на одном уровне с краями печатной платы.

  5. Припаяйте соединения

  После того, как медная лента будет на месте, вам необходимо припаять соединения. Это поможет создать постоянное соединение между новой дорожкой и пэдами по обе стороны от нее. Для этого:

  • Нанесите небольшое количество припоя на одну из контактных площадок и с помощью паяльного пистолета нагрейте ее, пока припой не расплавится.
  • Прикоснитесь наконечником паяльного пистолета к медной ленте и удерживайте ее на месте, пока припой не остынет и не склеится.
  • Повторите этот процесс на другой площадке.

  6. Восстановите сквозное отверстие печатной платы

  Если ваш ремонт включает сквозное отверстие, вам необходимо восстановить его, прежде чем припаивать новый компонент на место. Сначала острым ножом удалите мусор из сквозного отверстия и очистите его ватным тампоном, смоченным в медицинском спирте. Затем с помощью канцелярской скрепки расширьте отверстие, чтобы оно стало того же размера, что и вывод компонента.

  7. Разместите и припаяйте компонент

  Теперь, когда дорожка отремонтирована, вы можете установить и припаять новый компонент на место. Сначала аккуратно вставьте вывод нового компонента в сквозное отверстие, а затем переверните печатную плату.

  Затем нанесите небольшое количество припоя на одну из контактных площадок и с помощью паяльного пистолета нагрейте ее, пока припой не расплавится. Затем коснитесь наконечником паяльного пистолета вывода и удерживайте его на месте, пока припой не остынет и не сформирует соединение. Повторите этот процесс на другой площадке.

  8. Обрежьте лишнюю ленту с ремонтируемой зоны

  После установки нового компонента вы можете обрезать лишнюю ленту с ремонтируемой зоны. Используйте ножницы или канцелярский нож, чтобы аккуратно удалить лишнюю ленту. Убедитесь, что вы не перерезали ни одну из дорожек или пэдов.

  Проблема самостоятельного ремонта печатной платы

  Следует отметить, что любые попытки самостоятельного ремонта печатной платы могут в конечном итоге снизить надежность платы. Каждый раз, когда вы переделываете печатную плату, попытка переделки (и ее цикл нагрева и охлаждения) ограничивает срок службы объекта, который вы пытаетесь отремонтировать. Всегда проверяйте надежность и состояние устройства после ремонта печатной платы.

  Что еще нужно, кроме инструментов?

  Для выполнения ремонта печатной платы вам понадобятся не только инструменты. Вам нужно будет уметь работать с мелкими деталями, иметь зрительно-моторную координацию и быть ориентированным на детали. Ремонт печатных плат может быть деликатной работой, поэтому очень важно иметь твердую руку и способность сосредоточиться на поставленной задаче. С практикой вы сможете выполнять ремонт печатной платы быстро и легко.

  На вынос

  Это все, что вам нужно знать о том, как починить печатную плату. Ремонт печатных плат может быть деликатным и сложным, но с правильными инструментами и небольшой практикой вы сможете починить большинство печатных плат. Не торопитесь, будьте осторожны и обращайте внимание на детали.
