Как сделать подсветку кухни светодиодной лентой: Установка подсветки на кухне: как сделать светодиодную ленту под шкафчики

Установка подсветки на кухне: как сделать светодиодную ленту под шкафчики

Для чего же нужна подсветка столешницы на кухне светодиодной лентой? Потолочного светильника часто бывает недостаточно для полноценного освещения кухни. Особенно если она больших размеров. Без подсветки остаётся одна из самых важных зон — столешница кухонного гарнитура, на которую падает только боковой свет.

Дополнительное освещение под кухонными шкафчиками будет удобным и
функциональным. Его можно включать вместе с люстрой или отдельно, если нужно быстро сполоснуть чашку. Светодиодная подсветка создаёт уют на кухне и помогает зонировать пространство.

Что потребуется для установки светодиодной подсветки на кухне

Вид подсветки

Для дополнительного освещения на кухне чаще всего используют именно светодиодную ленту. Она недорогая и не расходует большое количество электроэнергии. Выбирайте ленту мощностью 12–14 Вт, на которой находится 60–65 светодиодов на метр. Купите изделие с клейкой основой, чтобы было проще монтировать его. Обратите внимание на уровень влагозащиты. Он должен быть максимальным, потому что во время мытья посуды на светильник могут попасть брызги воды.

Спектр света

Заранее подумайте над спектром света, который вы выберете. Есть три варианта:

• холодный;

• тёплый;

• разноцветный.


Ориентируйтесь на дизайн кухни, цвет гарнитура, основное освещение и свои
собственные ощущения. Но учтите, что разноцветный спектр может со временем начать
раздражать глаза.

Выключатель и блок питания

Светодиодный светильник управляется выключателем. Он бывает сенсорным, кнопочным и с датчиком движения. Выбирайте в зависимости от предпочтений.

Также купите герметичный или полугерметичный блок питания, который не испортится
из-за высокой влажности. Оптимальная мощность –— 12 Вт. Но подбирайте изделие с учетом параметров светодиодной ленты.

Дополнительные приспособления

Для монтажа диодной подсветки на кухне своими руками понадобятся:

• профиль под ширину светодиодной ленты и боковые заглушки для него;

• двухсторонний скотч;

• ножницы;

• паяльник или коннекторы к проводам;

• дрель, саморезы;

• двухжильные медные провода.

Как сделать светодиодную подсветку на кухне под шкафчиками

1. Монтируем профиль

Сначала измерьте длину шкафчика и отрежьте необходимое количество алюминиевого
профиля. При подсчетах учитывайте толщину заглушки. Она закроет конструкцию по краям и придаст ей более эстетичный вид.

С помощью двустороннего скотча или клея установите профиль на специальные клипсы, которые нужно заранее прикрутить к шкафчику саморезами. Они обеспечат охлаждение светодиодных лампочек и не допустят перегрева.

Монтируйте профиль ближе к внешнему краю шкафчиков — около 7–8 см от края. Если разместить его в глубине, подсветка будет слабо освещать рабочую зону.

Чтобы расположить светодиодную ленту по всему периметру шкафчиков, используйте специальные пластмассовые коннекторы. Например, для сгиба 90° просто разрежьте ленту по отмеченной линии и подсоедините коннектор, чтобы восстановить электрический контакт.

2. Закрепляем светильник в профиле

Острыми ножницами отрежьте необходимое количество светодиодной ленты и
припаяйте к её краю два провода для подсоединения к блоку питания. Если нет паяльника, используйте специальные коннекторы. Они продаются практически во всех хозяйственных магазинах.

Аккуратно вставьте провода в выходное отверстие боковой заглушки. Затем протяните ленту, снимите с неё защитный слой и приклейте к профилю.

3. Устанавливаем блоки и подключаем к сети

Блок питания нужно установить рядом с рабочей зоной. Идеальный вариант —
внутренняя стенка кухонного шкафчика. Здесь конструкция будет защищена от попадания пыли, брызг воды или подсолнечного масла. Выведите к блоку питания закреплённые к ленте провода и установите датчик выключателя в доступном месте, чтобы свободно подносить к нему руку. Теперь нужно подключить конструкцию:

1. Заведите на блок питания фазу и ноль из общей сети. Лучше всего использовать
   для этих целей распределительную коробку, которая обычно установлена на кухне.

2. Затем от блока питания заведите напряжение на датчик выключения.

3. Подключите закрепленные на ленте провода к блоку датчика. Готово!

Осталось убрать за собой и вымыть все поверхности чистящим средством Glorix.
Разведите 1 колпачок в 4 литрах воды и протрите пол. Кухонные шкафчики со столешницей обработайте неразбавленной жидкостью и смойте её через 3–4 минуты.

Как украсить кухню светодиодами

Монтаж подсветки на кухне под шкафами — это только один вариант использования
светодиодов. Они могут выполнять роль необычного декора и украшать помещение. Закрепите диодную ленту вдоль нижнего края кухонного гарнитура, по периметру потолка или подсветите одну из полок с красивыми бокалами для вина. Светодиодную ленту можно разместить на стене в виде необычного узора, а также вокруг картины или часов.

Но не переусердствуйте с подсветкой. Особенно если кухня небольшая. Достаточно одной светодиодной ленты над кухонным гарнитуром для освещения, а второй – в качестве акцента. Большое количество светильников будет потреблять много электроэнергии и «давить» на глаза.

Светодиодная лента хорошо освещает пространство и создаёт тёплую атмосферу. Немного фантазии — и ваша кухня станет одним из самых уютных мест в квартире.

Часто задаваемые вопросы про подсветку кухни

Какую подсветку выбрать на кухню для столешницы?

Классическим вариантом будет подсветка холодного или тёплого белого цвета. Выбирайте ленту мощностью 12–14 Вт, на которой находится 60–65 светодиодов на метр.

Как установить подсветку на кухне?

Смонтируйте профиль, затем приклейте к нему светодиодную ленту. Выведите провода к блоку питания.

Как подключить подсветку на кухне?

Блок питания устанавливают на внутреннюю стенку шкафчика. К нему подводится фаза и ноль из общей сети. А уже от блока питания подключается датчик включения.

30 идей с фото, виды, плюсы и минусы

Для освещения пространства кухни используют не только люстры. Гораздо удобнее и практичнее выделять несколько зон освещения и размещать в них светильники разных типов. Такая подсветка на кухне функциональна и красива. Она обеспечивает каждую зону достаточным количеством света и украшает интерьер. Предлагаем несколько интересных вариантов размещения светодиодной подсветки и инструкцию по ее установке.

Все о подсветке на кухне

Разновидности освещения
Лента
Споты
Плюсы и минусы светодиодов
Идеи и способы размещения осветительных приборов

— Для нового гарнитура

— Для действующей кухни
Как выбрать приборы для освещения
Как самостоятельно смонтировать подсветку

— Светодиодная лента

— LED-панель

Чаще всего для обустройства подсветки выбирают светодиоды. Это яркие долговечные осветительные приборы, которые выпускаются в разных вариантах. Кратко охарактеризуем каждый из них.

Лента

Представляет собой тонкую длинную основу, на которой закреплены мелкие светильники. Их диаметр и расстояние между ними может быть разным. Лента дает безбликовое равномерное освещение, которое может быть разных цветов. Монохромные изделия светят только одним цветом, многоцветные могут изменять оттенок. По степени защищенности различают несколько видов лент.

• Открытые. Ничем не защищены от попадания жира или влаги. Их ставят в самых удаленных от мойки или плиты местах.
• Односторонние. Герметично запаяны только со стороны светодиодов. Подойдут для удаленных от мойки участков фасадов или верхней части шкафов.
• Двусторонние. Полностью герметичны. Могут располагаться в любом месте кухни.

Pixabay

Unsplash

Светильники

Светодиодные споты различаются конструкцией и способом крепления. Кратко охарактеризуем каждый вид.

Накладные для мебели

Монтируются на деревянную решетку или металлическую планку, которую закрепляют на мебель. Их можно поворачивать, тем самым направляя свет. Легко демонтировать и установить на новом месте.

Pixabay

Pixabay

Панель

LED-панель представляет собой нескольких светодиодов, закрепленных на планке. Сверху она накрывается рассеивателем. Такие панели накладываются на выбранное место и фиксируются саморезами. Дают рассеянный мягкий свет, служат долго. На фото — пример такого светильника.

Pixabay

Pixabay

Наружные на подвесах

Крепят на специальных подвесах. Хороши для кухонь с высокими потолками и массивными шкафами. Могут закрепляться на потолочной поверхности.

Unsplash

ShutterStock

Врезные

Их еще называют встраиваемыми спотами. Монтируются не только в потолок, но и в кухонные шкафчики. Фиксируются в специальных платформах с помощью подпружиненных проволокой корпусов. Бывают разной формы, устанавливаются в дверцы или крышки шкафов, ниши около мебели, потолок

Pixabay

Unsplash

LED-лампы, как их еще называют, особенно востребованы при обустройстве освещения. Это не случайно, ведь они имеют целый ряд значимых преимуществ. Перечислим их.

Плюсы

• Широкий выбор типов светильников, отличающихся по форме, конструкции, дизайну, цвету свечения. Среди них есть влаго- и пылезащищенные модели.
• Длительный срок эксплуатации. Он составляет минимум 15 лет даже при ежедневном использовании.
• Безопасность для мебели, поскольку корпус лампочек не нагревается.
• Высокая яркость.
• Экономичность за счет малого потребления электроэнергии.
• Возможность использовать одно- и многоцветные решения.
• Экологичность. Светодиоды не токсичны и не выделяют при работе опасных веществ.
• Простой монтаж, возможность установки своими руками.

Минусы

• Деградация кристалла. Она заключается в постепенной потере яркости.
• Относительно высокая стоимость, которая окупается длительным сроком эксплуатации.

Unsplash

Unsplash

Unsplash

Вариантов размещения дополнительных источников света может быть много. Перечислим некоторые из них.

• На дне верхних шкафов со смещением вперед.
• По периметру фартука.
• На потолке, в том числе в многоярусных потолочных конструкциях.
• На фасадах шкафов.
• На стенках или цоколе шкафчиков.

Реализованы эти решения могут быть разными способами. Разберем идеи, как обустроить на кухне подсветку рабочей зоны и шкафов для нового и уже использующегося гарнитура.

Unsplash

Unsplash

Pixabay

Unsplash

Для нового гарнитура

На стадии проектирования гарнитура проще решить задачу дополнительного освещения. Хорошим вариантом станет встроенная система, под которую несложно обустроить посадочные места в процессе изготовления мебели. Причем лучше всего выбирать не споты, а ленту. Светильники хороши для потолка, поскольку излучают «пучок» света. На большом расстоянии от поверхности он успевает рассеяться. Если же расстояние, например, до столешницы, невелико, свет будет слишком резким, неприятным для глаз.

Unsplash

ShutterStock

Освещение на дне шкафов тоже лучше делать встроенным. Выбрать, какая подсветка лучше для кухни под шкафы, несложно. Врезанные споты смотрятся яркими точками, световой поток от них резкий, не самый приятный для глаз. Лента в этом случае предпочтительнее. Она направлена строго вниз, светит мягко. Визуально смотрится непрерывной линией. Для освещения столешницы осветительные приборы закрепляют по центру дна шкафа или ближе к дверкам. Можно закрепить их и на участке стыка мебели и стены или в углу, но тогда освещенность столешницы будет ниже.

ShutterStock

ShutterStock

Интересная и практичная идея — кухонный фартук-светильник. Для этого по периметру стеклянного фартука на специальный металлический профиль монтируют светодиодную ленту. При включении световой поток направляется внутрь стеклянной пластины, и фартук становится ярким светильником. Его достаточно для нормального освещения столешницы.

ShutterStock

ShutterStock

Для действующей кухни

Если мебель уже собрана и даже какое-то время ею пользовались, светодиодную подсветку для кухни под шкафы или над рабочей зоной тоже можно установить. Только делают это немного иначе. Хорошим решением станет накладная подсветка. Например, LED-панели нужной длины. Их монтируют на несколько саморезов, подключают в розетку. Есть модели, предназначенные для монтажа вплотную. Их собирают в общую линию, подключают только крайний светильник.

ShutterStock

ShutterStock

Для оформления низа шкафчиков, их внутренней части, полок, углов и т.п. хорошо подойдет самоклеящаяся светодиодная лента. Она гибкая, укладывается на элементы любой формы. Компактная система смотрится почти как встроенная. Важный момент: для участков, расположенных около плиты или мойки, выбирают только герметичные изделия с высокой степенью защиты.

Pixabay

ShutterStock

Важно, чтобы освещение было комфортным, приятным для глаз. Особенно это актуально для светодиодной подсветки рабочей зоны для кухни. Излишняя яркость ни к чему, но и недостаток света не нужен. Не должно быть резкого контраста с мало освещенными участками, иначе глазам будет очень некомфортно. Выбирают осветительные приборы, ориентируясь на несколько критериев.

• Мощность. Определяется в Ваттах. Показывает световую эффективность лампы. Для светодиода обычно достаточно 4-5 Вт на кв. метр.
• Сила свечения. Измеряется в Люменах. Показывает, насколько сильный световой поток отдает лампа.
• Температура свечения. Измеряется в Кельвинах. При высоких показателях лампа светится холодным белым светом, при средних — нейтральным, при низких дает теплое белое свечение.
• Степень защиты. Показывает, насколько прибор защищен от вредных воздействий, в частности от влаги и пыли.

Кроме того, нужно выбрать, как будет включаться светильник. Можно поставить обычный выключатель или предусмотреть активацию системы от пульта ДУ или от датчика движения.

Pixabay

Собрать кухонную подсветку своими руками не так уж и сложно. Разберем возможные варианты.

Монтаж самоклеящейся светодиодной ленты

Мы подготовили полезную инструкцию по монтажу диодной ленты на дно шкафа.

1. Отмерьте нужное количество ленты. Отрежьте фрагмент точно по нанесенным на изделие меткам, показывающим разрешенный участок для разреза.
2. Зачистите край отрезка на полтора сантиметра от силикона.
3. К зачищенному концу диодного отрезка припаяйте два монтажных провода: один плюсовой, другой минусовой. Свободные концы проводков обожмите наконечниками НШВИ.
4. Изолируйте участок пайки термоусадочной трубкой или изолентой.
5. Очистите и обезжирьте участок, на который будет монтироваться лента.
6. Снимите с оборотной стороны диодного изделия защитную пленку, наклейте фрагмент на подготовленное место.
7. Установите блок питания в шкафчик или в другое защищенное от влаги место. Подключите к нему диодную ленту: плюсовой провод к клемме «плюс», минусовой — к «минусу».
8. Подведите кабель от выключателя к блоку питания и подключите его.

Подсветка готова, ею можно пользоваться. Аналогично монтируют диодную ленту на других участках: по верху или низу кухонных шкафчиков, в нишах, в углах, т.п.

ShutterStock

ShutterStock

Установка LED- панели

Выбирают светильник нужного размера. Лучше всего подобрать модель со встроенным выключателем, тогда его не придется подключать отдельно. LED-панель монтируют на саморезы или приклеивают на двусторонний скотч. В первом случае лампу и плафон снимают с основания, после чего его фиксируют саморезами на выбранном месте. Затем ставят лампу и плафон. Для приклеивания разбирать светильник не нужно. Скотч наклеивают сначала на основание, затем снимают со второй его стороны защитную пленку и приклеивают устройство.

Материал подготовила

Инна Ясиновская

Как выбрать и установить светодиодную ленту для кухонных шкафов

В современном оформлении интерьера многие выбирают открытую кухню. Вместо небольшой отдельной зоны ее можно объединить с гостиной. Поэтому все больше людей обращают внимание на дизайн кухни, пробуя разные способы ее оформления. Хотите сделать свою кухню теплее, ярче или уникальной? Это просто. Вам нужны только светодиодные ленты, расположенные рядом с вашими шкафами, чтобы преобразить вашу кухню.

Часть 1. 3 идеи установки светодиодных лент на кухне

Часть 2. Как выбрать комплект светодиодных лент для освещения кухонных шкафов

Часть 3. Как установить светодиодные ленты для кухонных шкафов

Часть 4. Почему стоит выбрать светодиодные ленты для кухонных шкафов

Часть 1. 3 идеи для Установите светодиодные ленты для кухонных шкафов

I.

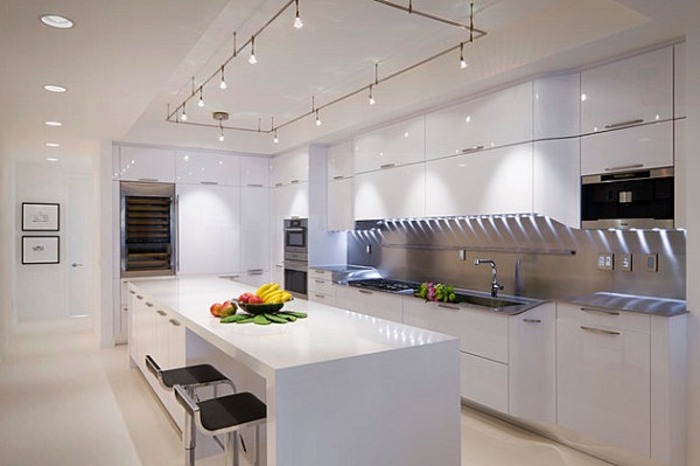

Под шкафами

Если на вашей кухне есть ряд навесных шкафов,
прикрепите светодиодные фонари вдоль их нижней части или вдоль стола кухонной консоли. затем
отрегулируйте цвет по своему вкусу в зависимости от стиля оформления кухни и
ваши предпочтения, и пусть кухня излучает другую ауру.

II.
Над шкафами

Если ваши шкафы соединены с потолком, установите светодиодную ленту в месте соединения. Регулируя цвет освещения, вы обнаружите, что атмосфера кухни радикально отличается. Если это допустимо, попробуйте сочетать его со световыми эффектами в гостиной, чтобы гармонизировать весь интерьер.

III.

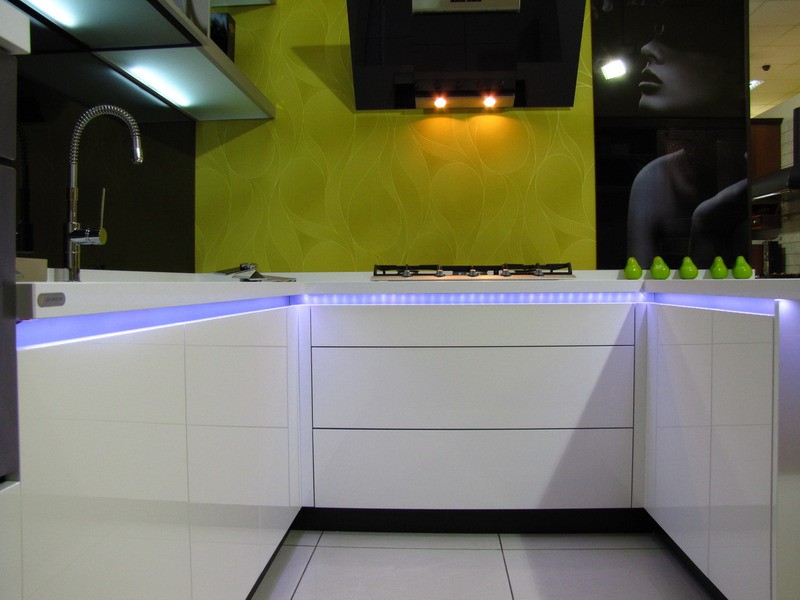

Подсветка напольных шкафов

Помимо навесных шкафов, вы также можете установить светодиодные светильники на напольные шкафы, повторяя освещение в стенных отсеках. После установки всех полос установите свой любимый цвет или установите разные световые эффекты в разных местах. Вы получите новую, уютную кухню. Будь то теплый, яркий или романтичный, вы можете изменить его по своему усмотрению, что очень удобно.

Часть 2. Как выбрать комплект светодиодной ленты для освещения кухонных шкафов

Во-первых,
водонепроницаемость: Свет на кухне должен быть
водонепроницаемый. Лучше всего купить водонепроницаемую светодиодную ленту, чтобы предотвратить полосу
повреждения из-за воды.

Второй,
регулируемый: Людям обычно нужны разные типы
загорается в зависимости от погоды, времени или даже настроения. Регулируемая светодиодная лента
огни могут удовлетворить различные ситуации. Если погода плохая и пасмурная, отрегулируйте
шкаф светится ярче. Для создания теплой кухонной атмосферы не нужно
очень яркий свет, так что вы можете сделать его темнее, чтобы казаться более комфортным.

Третий,
цвет: Всем известно, что разные цвета
вызывают различные атмосферы, влияющие на настроение. Кухня без преувеличения.
огни, возможно, влияют на аппетит. Цвета полос света можно разделить
на белый солнечный свет, теплый светлый белый, натуральный белый, RGB и цвет мечты,
который сочетает в себе различные цвета огней. Вы можете выбрать красный, оранжевый или другой
цвета освещения, которые вам нравятся, чтобы сделать кухню более теплой и естественной.

Часть 3. Как установить светодиодные ленты для кухонных шкафов

Выбрав подходящие светодиодные ленты, вы должны установить их возле своих шкафов. Здесь я использую светодиодные ленты Lepro в качестве примера, чтобы научить вас устанавливать светодиодные ленты под кухонными шкафами.

Шаг 1: Измерьте длину и размер ленточных светильников, необходимых для вашей кухни, и купите соответствующие

Существует множество типов светодиодных ленточных светильников Lepro, и для вашей кухни могут потребоваться различные типы из других мест. Во-первых, вам нужно выбрать подходящие светодиодные фонари. Вы должны измерить размер вашей кухни и выбрать водонепроницаемые полосы (например, с рейтингом IP 65). Кроме того, вы можете выбрать цвет полосы и другие функции в зависимости от ваших потребностей.

Шаг 2: Очистите поверхность шкафа

Чтобы приклеить светодиодную ленту к шкафу, убедитесь, что
перед установкой поверхность шкафа чистая и сухая.

Шаг 3. Разверните упаковку
светодиодной ленты и приклейте ее к шкафу

Откройте упаковку светодиодной ленты. Если полоска слишком длинная,
сначала обрежьте на нем лишнее по метке обрезки, затем оторвите ленту и
приклеить на шкаф.

Шаг 4: Подключите его к
запуск светильников

Комплект светодиодных светильников Lepro включает в себя контроллер и адаптер.
Подключите их к полосе и включите ее, чтобы использовать. Примечание: не подключайте его к
подайте питание в обратном направлении, иначе он не будет работать.

Часть 4. Зачем выбирать светодиодные ленты для шкафа

Из вышеизложенного видно, что кухни
требуется разное освещение для достижения определенного атмосферного дизайна. Почему стоит выбрать светодиод
тогда полоса света? В основном потому, что они имеют некоторые преимущества перед другими типами
ламп.

Во-первых, они эффективны и
сохранение энергии. Экологичность всегда была главной темой современной жизни, и
осветительная промышленность добилась огромного прогресса в области энергоэффективности, в результате чего светодиоды
полосы света.

Во-вторых, они излучают так мало тепла, что вы не
сильно ощущать температуру от света при приготовлении пищи на кухне.

В-третьих, они имеют длительный срок службы,
в несколько раз более долговечны, чем традиционные лампы, позволяют не заменять
это часто.

В-четвертых, они легко устанавливаются. Много
фары имеют суперклей 3M, так что вам нужно только слегка приклеить его на
кабинет. Никаких трудностей.

В-пятых, светодиодные ленты можно регулировать,
в то время как многие другие лампы не могут. Помимо регулировки освещения, вы также можете изменить
цвет в зависимости от погоды или личных предпочтений, удовлетворяющий ваши потребности DIY.

Сегодня мы представили светодиодные ленты, подходящие для украшения кабинета. Если вы хотите улучшить освещение для улучшения видимости на вашей кухне, ознакомьтесь с подробной информацией о Lepro Under Cabinet Lighting.

Как установить светодиодное освещение под шкафом

Детали проекта

Навыки

1 из 5
Легкий
Вы управляете системой с помощью беспроводной сенсорной панели, но вам, возможно, придется добавить розетку для подачи питания.

Стоимость

Около $239

Расчетное время

Два дня

Инструменты и материалы

• Тестер напряжения

• Многогранная отвертка

• Нож для гипсокартона

• Рыбная лента

• Клещи линейные

• Изолента

• Рулетка

• Ножницы

• Универсальный нож

• Мини-шлицевая отвертка

• лопастное сверло — 1/2 дюйма

• Дрель/винтоверт

• Зажимы

Было время, когда установка освещения под шкафом означала выбор между массивными, мерцающими люминесцентными лампами или раскаленными галогенными лампами. Но с помощью низковольтной проводки сделать кухню светлее несложно: приклейте ленту со светодиодной подкладкой, и мягкий белый свет озарит вашу столешницу и фартук. Поскольку световые полосы системы последовательно соединяются друг с другом, ее можно адаптировать к любой конфигурации кухни, включая L-образную планировку с навесными шкафами разной высоты. Проводка достаточно тонкая, чтобы ее можно было скрыть за лицевой рамой шкафа, так что вы ее никогда не увидите, а беспроводной диммерный переключатель обеспечивает управление там, где вам нужно, не проделывая отверстий в стенах. Следуйте за Старший технический редактор This Old House Марк Пауэрс покажет вам, как впустить теплый свет.

Светодиодная лента теплого белого цвета, около 5 долларов за погонный фут.

Блок питания для светодиодного освещения (не показан), 40 долларов США. Светодиодный диммер (не показан), 27 долларов.

Сенсорная панель с беспроводным диммером, 14 долларов США. Все от Armacost Lighting, The Home Depot .

Спасибо Заку Ковингтону и Бо Берчу, Armacost Lighting ; Балтимор, Мэриленд.

Шаг 1

Обзор

Иллюстрация Грегори Немека

Хронология изо дня в день

СУББОТА Добавьте новую розетку и блок питания (шаги 1–8).

ВОСКРЕСЕНЬЕ Проложите проводку для освещения (шаги 9–14).

Шаг 2

Подкормите рыбную ленту

Фото Колина Смита

Чтобы запитать свет, мы установили новую монтажную коробку над верхним шкафом и позаимствовали ее из специальной цепи, питающей микроволновую печь. Начните с переключения выключателя на существующую розетку, затем проверьте с помощью тестера, что электричество отключено. Вытащите розетку и с помощью отвертки освободите одну из металлических заглушек в коробке. Используйте пилу для гипсокартона, чтобы вырезать отверстие для ремоделирующей коробки в стене над шкафом. Проденьте рыбную ленту через отверстие, как показано, и из нового отверстия в гипсокартоне.

Совет: Планируйте использовать доступную, но скрытую розетку для питания светодиода, например, над или внутри шкафа. Если вы добавляете розетку, размещение новой в том же отсеке для стоек, что и существующая розетка, упрощает использование рыболовной ленты.

Шаг 3

Потяните провод вниз

Фото Колина Смита

С помощью плоскогубцев снимите изоляцию с 12/2 провода. Прицепите землю к рыбной ленте и заклейте соединение изолентой, как показано на рисунке. Протяните рыбную ленту через отверстие, пока не обнажится около 10 дюймов проволоки, затем освободите рыбную ленту. Отрежьте первые 6 дюймов провода для косичек и используйте универсальный нож, чтобы освободить три отдельных провода от желтой оболочки. Зачистите все концы косички и концы провода 12/2. Возьмите все три белых провода — для существующей розетки, новой розетки и косички — и соедините их с помощью проволочной гайки. Повторите процесс для черного и заземляющего проводов. Перемонтируйте существующую розетку, вставьте всю проводку в коробку и закрутите розетку на место.

Шаг 4

Добавить диммер

Фото Колина Смита

В отверстии для выхода отрежьте провод 12/2 и проденьте его через коробку для переделки. Установите коробку в стену, зачистите провода и подключите их к новой розетке. Закрутите выпускное отверстие на место и закрепите декоративную пластину. Подключите красный и черный провода источника питания к входам на беспроводном диммере: красный к плюсу, черный или белый к минусу, как показано на рисунке. Завершите соединение, затянув установочный винт.

Совет: Оставьте проводку системы свободно свисать до тех пор, пока вся светодиодная лента не будет на месте, затем вернитесь и закрепите провода и клеммы в шкафах с помощью скоб и винтов.

Шаг 5

Подключите блок питания

Фото Колина Смита

Поместите блок питания и диммер на верхние шкафы. Вставьте блок питания в новую розетку. Отрежьте кусок одножильного провода 18⁄2, который продается как провод термостата, чтобы его длины было достаточно, чтобы дотянуться от диммера до задней части и под угловой шкаф. Протяните проводку вдоль шкафов, как показано на рисунке.

Шаг 6

Подключение терминала

Фото Колина Смита

Обрежьте красный и черный провод так, чтобы он доходил до центра под угловым шкафом. Добавьте красный провод к одному концу клеммы и затяните установочный винт, как показано на рисунке. Повторите процесс для белого или черного провода. Отсюда вы добавите проводку к разветвлению в двух направлениях, чтобы покрыть обе стены Г-образной кухни.

Шаг 7

Отрежьте ленту

Фото Колина Смита

От середины углового шкафа отмерьте длину ленты, необходимой для покрытия шкафов вдоль одной стены. Используйте ножницы, чтобы разрезать светодиодную ленту по центру медных контактов, как показано на рисунке. Повторите процесс для другой стенки шкафов.

Шаг 8

Подключение светодиодов

Фото Колина Смита

Используйте удлинители со светодиодной лентой, чтобы превратить терминал в разветвитель, подающий питание на обе стены. Эти 4-футовые удлинители имеют два провода, белый для плюса и белый с черной полосой для минуса, с зажимом на одном конце, который крепится к светодиодной ленте. Присоедините ленту к удлинителю, сняв клейкую подложку под медными контактами. Вставьте ленту в разъем логотипом вверх, как показано на рисунке. Обязательно совместите полярность удлинителя с маркировкой на ленте. Покачивайте ленту, чтобы она полностью села. Переверните разъем и защелкните замок с помощью шлицевой отвертки. Повторите этот процесс для светодиодной ленты, проходящей под другой стенкой шкафов. Затем скрутите вместе положительные концы удлинителей и вставьте их в клемму напротив красного провода. Затяните установочный винт и таким же образом подключите оба отрицательных провода к клемме.

Шаг 9

Настройка балки

Фото Колина Смита

Восстановить питание панели. Приложите ленту к нижней части шкафа и отрегулируйте освещение. Держите полосу на расстоянии 1–2 дюйма от лицевой рамки, чтобы равномерно распределить 120-градусный свет по фартуку и столешнице, как показано на рисунке. Если у вас темная столешница, прикрепите ленту к задней части лицевых рамок так, чтобы светодиоды были направлены в сторону фартука, чтобы устранить яркие пятна.

Шаг 10

Создание проходов

Фото Колина Смита

После того, как вы определите местонахождение светильника — наш находится примерно в дюйме от лицевой рамки — просверлите отверстие шириной 1/2 дюйма с помощью лопастного сверла в боковых сторонах соседних шкафов в этом месте, как показано на рисунке. Это позволяет светодиодной ленте проходить под шкафами. Чтобы установить светодиоды на лицевой раме, прорежьте стенки корпуса вибрационным инструментом. Пока не прижимайте ленту на месте.

Шаг 11

Загляните внутрь шкафа

Фото Колина Смита

Просверлите дополнительные отверстия под шкафами, чтобы пропустить проводку. В кухнях, где навесные шкафы меняют высоту, например, на более короткий шкаф над раковиной, прокладывайте проводку внутри соседнего более высокого шкафа. Прикрепите обрезки фанеры к внутренней части шкафа, чтобы предотвратить разрыв, затем просверлите отверстие шириной 1/2 дюйма с помощью лопастного сверла в углу, как показано на рисунке. Добавьте второе отверстие под углом 90 градусов к первому через стенку шкафа и на одной линии с нижней стороной более короткого шкафа над раковиной.

Шаг 12

Прижмите ленту на месте

Фото Колина Смита

Протрите нижнюю часть шкафов денатурированным спиртом, чтобы лента хорошо приклеилась.
