AirPods 3 удивили: они круче, чем AirPods Pro

В этом году китайский сайт 52audio опередил iFixit, разобрав AirPods 3 – сами наушники и зарядный футляр – первым. Это тот самый сайт, который несколько недель назад, еще до объявления AirPods 3, опубликовал их подлинные снимки. Оказалось, что внутри AirPods 3 совсем не такие, как AirPods Pro. При том что AirPods 3 и AirPods Pro похожи, как внешне, так и набором функций. AirPods 3 умеют делать практически все, что умеет AirPods Pro. Им недоступны активное шумоподавление, прозрачный режим и система выравнивания давления. Фактически, это тот самый AirPods Pro Lite, о котором столько писали.

AirPods 3 хоть и стоят на позицию ниже AirPods Pro, во многом их превосходят

Новую модель AirPods ждали давно и с нетерпением. Даже с возмущением: неужели “лучшим в мире инженерам”, как называет сотрудников Apple Тим Кук, на разработку “каких-то наушников” нужно столько времени? Чем они там занимаются? Это же не Mac и не iPhone! Тем временем конкуренты выпускали “убийц” AirPods, одного за другим. Новых AirPods все не было и не было. Не “сливает” ли Apple беспроводные наушники? В октябре этого года выяснилось что не сливает. Во время презентации AirPods 3 показались не слишком убедительными и как-то “не зацепили”. Когда новинка оказалась в наших руках все изменилось.

Собственный опыт: что больше всего бесит в AirPods

Оказалось что наушники лучше, чем о них рассказала Apple. А чтобы ответить на вопрос, чем разработчики беспроводных наушников занимались в течение двух лет, AirPods 3 и их зарядный футляр пришлось разобрать. Их конструкция, по сравнению с тем как устроены AirPods Pro, кажется более простой. Но это именно та простота, на достижение которой уходит много сил и времени. Мы не знаем какими будут следующие AirPods Pro и как они будут выглядеть, но теперь мы можем представить себе как они будут устроены внутри. Для разборки использовались новенькие AirPods 3, собрать их заново и вернуть к жизни после вскрытия не удалось даже умельцам из 52audio.

Отличия AirPods Pro от AirPods 3

У AirPods 3 есть кое-что общее с самым первым iMac. Оба устройства спроектировали заново, как если бы однотипных с ними устройств в мире еще не было. Ориентируясь не на традиции, а на то для чего они нужны. И похоже, им это снова удалось. Оригинальные конструкторские решения, которых в AirPods 3 “выше крыши”, позволили устранить многие проблемы. Например, чтобы скомпенсировать отсутствие системы выравнивания давления использовано несколько “трюков”, вроде бы незначительных.

Например, AirPods 3 оснащаются более продвинутыми сенсорами обнаружения кожи, чем AirPods Pro

Удалось ли им заменить систему выравнивания или нет – пока непонятно. Нужны сравнительные испытания. Но вообще, по первым впечатлениям, по комфортности AirPods 3 не уступают AirPods Pro. Датчик распознавания кожи нового поколения на порядок умнее и точнее чем прежние. Эти датчики уверенно отличают кожу от других типов поверхностей и почти не ошибаются при этом. Это очень важный датчик, он нужен для того чтобы при извлечении наушника из уха приостанавливать воспроизведение. В устройстве огромное число новшеств – специально разработанные для AirPods 3 драйвера с высокой амплитудой, усилители расширенным динамическим диапазоном и тому подобные.

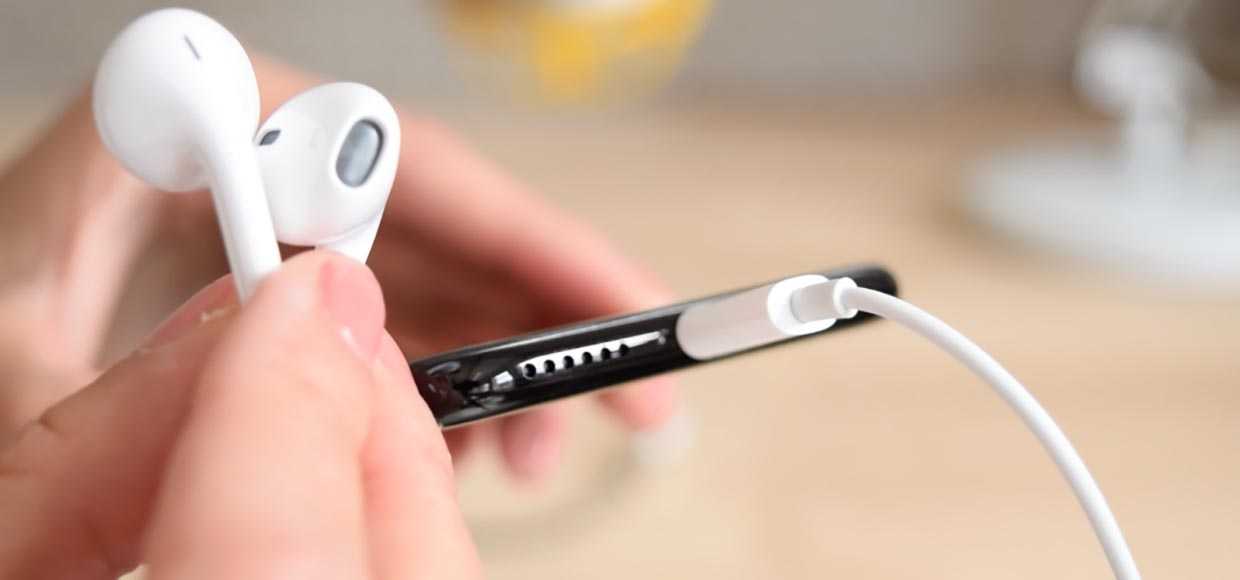

Пересел с AirPods на проводные наушники. Вот что я думаю

Электронные компоненты стали компактнее, многие из них разработаны самой Apple или доработаны для неё. В AirPods 3 чип Apple h2 в новом исполнении. Его форма изменилась, он намного компактней. Уменьшение размера чипа ничем, кроме применения более совершенного техпроцесса, объяснить невозможно. Чип не только занимает меньше места, он быстрей и потребляет меньше энергии. Выросла ли производительность в новой версии Apple h2 – скорей всего да, в точности неизвестно. В AirPods 2, AirPods Pro и в беспроводных наушниках Beats на неё и раньше не жаловались. А то что Apple h2 стали экономичнее – почти очевидно.

Сколько AirPods держат зарядку

Процессор AirPods 3 и AirPods Pro — один и тот же — h2. Но в AirPods 3 явно установлена более современная версия

Заряда аккумулятора в наушнике AirPods 3 хватает на 6 часов. В AirPods 2 и в AirPods Pro при отключении активного шумоподавления и прозрачного режима заряда хватает только на 5 часов. Ёмкость аккумулятора в AirPods 3 – 0,133 Вт*ч. Большее время автономной работы по сравнению с AirPods 2 вопросов не вызывает – ёмкость аккумулятора в них всего 0,093 Вт*ч. А вот в AirPods Pro ёмкость аккумулятора больше чем в AirPods 3. Целых 0,160 Вт*ч. В AirPods Pro больше функций чем в AirPods 3? Да, в AirPods 3 нет ни активного шумоподавления, ни прозрачного режима – но при сравнении времени автономной работы обе эти функции были отключены.

Очень похоже на ситуацию с iPhone 13 – ёмкость их аккумуляторов, по сравнению с конкурентами, просто смешная, но время автономной работы у них больше. Самый простой способ заставить устройство работать на заряде аккумулятора дольше – увеличить ёмкость аккумуляторов. Чем больше ёмкость, тем места занимает аккумулятор, и тем больше он весит. Уменьшать энергопотребление устройств намного сложнее, зато никаких побочных эффектов. Устройство не располнеет и не наберет лишний вес. Энергопотребление снижают разными способами. Применяя более совершенные алгоритмы, используя экономичные электронные компоненты, и что-то еще.

Какие AirPods выбрать в 2021 году. Сравнение разных моделей

Ёмкость единственного аккумулятора в зарядном футляре AirPods 3 – 345 мА*ч (1,327 Вт*ч). Это меньше чем у аккумулятора в футляре AirPods 2, 398 мА*ч). И намного меньше чем у пары аккумуляторов в “кейсе” AirPods Pro, с суммарной ёмкостью в 519 мА*ч. При этом, с подзарядкой в футляре AirPods 3 способны проработать в режиме прослушивания аудио до 30 часов, а AirPods Pro – только 24 часа. В режиме разговора, соответственно – до 20 часов и более 18.

Зарядный футляр AirPods 3 неслучайно называется “MagSafe-футляром“ – его можно заряжать как с помощью стандартных беспроводных зарядных устройств, так и с помощью MagSafe. В 52audio измерили мощность беспроводной зарядки футляра AirPods 3 – это 2,9 Ватт, и зарядки по проводам – 1,8 Ватт. В конструкции зарядного футляра AirPods 3 тоже внесены изменения “в духе времени” – электронные компоненты стали компактней и экономичней, и размещены они рациональнее. Кроме того, в ней теперь много магнитов, для фиксации MagSafe. Футляр легче чем у AirPods 2 (37,9 г против 38,2 г), и намного легче чем у AirPods Pro (45,6 г).

AirPods 3Звук на iPhoneОбзор наушников для iPhone

Не заряжается правый или левый наушник, кейс от наушников. Что делать?

С зарядкой беспроводных TWS Bluetooth наушников очень часто возникают самые разные проблемы. Не заряжается правый или левый наушник, не заряжается кейс от наушников, как-то не так ведут себя индикаторы и т. д. При чем это проблема не только дешевых, китайских Bluetooth наушников типа i7s, i9s, i10, i11, i12, i30 и т д., но и дорогих, топовых моделей. Не раз приходилось слышать о том, что не заряжается наушник AirPods (первого/второго поколения, или AirPods Pro), или сам кейс. Так же очень много вопросов по поводу проблем с зарядкой наушников от Xiaomi (в основном это Redmi AirDots и Earbuds), JBL, Samsung, Huawei, Motorola, Xiaomi QCY и других. Эта инструкция подойдет для всех раздельных беспроводных наушников.

Дело в том, что сам формат TWS наушников с технической стороны получился немного сложным. Заряжается кейс, от кейса заряжаются наушники, наушники с кейсом соединяются с помощью контактов, аккумуляторы в этих наушниках очень компактные. Всего в одном комплекте наушников аж три аккумулятора. И все это должно стабильно и правильно работать. Очень часто один из компонентов дает сбой, или просто перестает работать. А если разобрать какие-то дешевые наушники, то можно увидеть, как там все плохо и некачественно сделано. Я уже не говорю о качестве самих деталей и аккумуляторов.

Статью я разделю на две часты: в первой мы рассмотрим решения связанные с зарядкой именно наушников от кейса, а во второй – с зарядкой самого кейса.

Почему не заряжаются беспроводные наушники от кейса?

Я несколько раз лично сталкивался с подобными проблемами, проанализировал большое количество случаев, которые есть в интернете (статьи, форумы, видео), почерпнул много информации из комментариев на этом сайте и готов поделиться решениями, которые должны решить проблему с зарядкой ваших беспроводных Bluetooth наушников. Большинство решений я буду показывать на примере конкретных наушников, но практически все решения универсальные. Даже если ваши наушники отличаются от тех, что у меня на фото – ничего страшного. Делайте все по инструкции.

Как понять, что наушники не заряжаются или зарядились?

На рынке огромное количество разных моделей от разных производителей. И индикаторы на наушниках и кейсе ведут себя по-разному в зависимости от модели. Но в большинстве случаев это работает так:

• Индикатор на наушнике горит красным (или мигает) –  наушник заряжается.
• Индикатор горит белым или синим – наушники полностью зарядились.
  Так это работает на Xiaomi, JBL, китайских наушниках i10, i11, i12 и т. д.
• Если индикатор после установки в кейс не горит или не меняется – наушники не заряжаются.
  Он может продолжать гореть, мигать, или вообще не гореть (как будто наушник выключен или подключен к устройству). То есть наушник никак не реагирует на установку в зарядной кейс и нажатие на кнопку (держим 3-5 секунд).

Возможно, причина не в зарядке

Это очень важный момент! Куда чаще, чем от проблем с зарядкой TWS нужники страдают от рассинхронизации. В этом случае тоже перестает работать один наушник, индикатор на этом наушнике ведет себя не так как обычно и т. д. В любом случае, я рекомендую первым делом попробовать включить наушник, сделать сброс настроек и повторную синхронизацию.

Чтобы не нагружать эту статью лишней информацией, я оставляю ссылки на две очень подробные инструкции:

• Не работает один беспроводной наушник, перестал играть
• Как сбросить и синхронизировать беспроводные наушники между собой?

И отдельная статья, если у вас проблема с AirPods: подключаем AirPods к iPhone: не видит, не подключаются, не работает один наушник

Обязательно попробуйте это сделать!

Зарядите кейс

Думаю, вы это уже сделали. Если нет – обязательно подключите кейс к зарядке. Практически всегда на кейсе есть индикатор, который начинает гореть или мигать когда идет зарядка. Если вы подключили кабель, вставили его в адаптер, включили в розетку и нет никакой реакции, кейс не заряжается, то попробуйте использовать другой кабель и/или адаптер питания. Подключите питание от USB порта компьютера. Смотрите решения в последней главе этой статьи.

Проверяем контакты на наушниках и кейсе

Сколько есть случаев, когда, например, после покупки наушников просто не обращают внимание на то, что на контактах есть защитная пленка. Наушники садятся и больше не заряжаются от кейса из-за этой пленки (она еле заметна). Люди даже в сервис с этим обращаются, а всего лишь нужно было убрать защитную пленку на контактах. Очень часто эта ситуация происходит с Xiaomi Mi True Wireless Earbuds basic и Xiaomi Redmi AirDots. Вот так это выглядит:

Проверьте контакты на самих наушниках и кейсе. Часто бывает, что просто западает контакт в кейсе. После чего нет контакта между кейсом и наушником и он не заряжается. Протрите контакты на наушниках. Можно попробовать легонько прижать наушник к контактам.

Если какой-то из контактов запал, он ниже чем остальные, то попробуйте аккуратно пошевелить его иголкой или зубочисткой. Возможно, он выпрямится и наушник будет заряжаться.

Может быть другой тип контакта. На I7s, например, контакт с тонкой иголкой внутри. На AirPods и качественных подделках раздельный контакт снизу наушника. Нужно обязательно проверить, не попал какой-либо мусор в сам кейс, или в отверстие на наушнике.

Если туда что-то попало, то можно попробовать продуть отверстие, либо удалить мусор с помощью иголки.

На Samsung Gear IconX, например, есть такая проблема, когда наушник не заряжается из-за уплотнителя (для больших ушей, который идет в комплекте). Мигает индикатор и зарядка не идет. Нужно просто снять этот уплотнитель, или надеть меньший уплотнитель. А на JBL не заряжался наушник из-за плохого контакта. И там парень просто подложил маленький кусочек фольги и все заработало. Так себе решение, но работает.

Если у вас есть какие-то рабочие, нестандартные решения – поделитесь ими в комментариях!

Зажать кнопку и положить наушник в кейс

Очень необычное решение, которое спасло уже огромное количество наушников AirDots и Earbuds. Я писал о нем в статье Xiaomi Redmi AirDots и Earbuds: не работает левый/правый наушник, не синхронизируются, не подключаются, не заряжается кейс/наушник. Можете почитать отзывы в комментариях. Возможно, это решение можно применить и к другим наушникам.

Все очень просто. Берем наушник который не заряжается и ни на что не реагирует и кладем его в кейс одновременно зажав на нем кнопку. Зажали кнопку, держим ее нажатой и кладем в кейс.

Не всегда это получается с первого раза. Ничего страшного, попробуйте еще раз.

Поломка одного наушника

К сожалению, такое бывает очень часто. Один Bluetooth наушник может просто сломаться. Тем более, что большинство подобных устройство ну мягко говоря плохого качества. Ну а какие могут быть наушники за 4 доллара (именно за столько я купил I7s).

Не редко отходит контакт между платой и контактом, который используется для соединения наушника с кейсом.

Бывает, что внутри наушника просто отваливается проводок от аккумулятора или от динамика. Сломаться может что угодно. Если есть желание и какой-то опыт, то можно попробовать аккуратно разобрать наушник и посмотреть. Тем более, если вы уже собрались их выбрасывать. Если там оторвался какой-то проводок, то его можно припаять.

Обновление: еще одно интересное решение

Проблемы с зарядкой бывают из-за того, что наушник разряжается что называется в ноль. И после этого он просто не берет зарядку. Нужно как-то этот наушник запустить, дать толчок, и возможно он начнет заряжаться. Этот способ проверен на Samsung Galaxy Buds. На других наушниках у меня пока-что не было возможности его проверить.

О том, что наушник не берет зарядку, чаще всего можно узнать по индикатору. Как только мы кладем наушник в кейс, он сразу вроде как заряжается, а потом (через пару секунд) перестает заряжаться. Показывает, что он заряжен, или вообще индикатор гаснет. Делаем так:

1. Полностью зарядите кейс.
2. Достаньте из кейса рабочий наушник и отложите его пока в сторону.
3. Наушник, который не берет зарядку ставим в кейс и смотрим на индикатор. Как только он перестает заряжаться – приподнимаем его, чтобы разорвать контакт и снова опускаем в кейс. Наша задача держать его все время в режиме зарядки (пускай и по несколько секунд).
4. Возможно придется повторить это (приподнять и опустить наушник) раз 20. Может 40. У всех по-разному. Но попробовать стоит.

Один наушник быстро разряжается и выключается

Есть еще одна очень популярная проблем с которой я сам столкнулся на оригинальных AirPods и на китайских наушниках i30. Вроде все заряжается и работает как и должно, но один из наушников очень быстро разряжается и сам выключается. У меня это правый наушник. Он работает буквально несколько минут и сам выключается. Получается, что один наушник садится быстрее другого. На AirPods работает дольше, но правый наушник садится намного быстрее чем левый. Пользоваться такими наушниками невозможно.

Это аппаратная проблема. То есть настройками, сбросом параметров и другими подобными способами ее не исправить. Нужен ремонт, замена нерабочего наушника (правого или левого), или покупка новых наушников. Если есть гарантия, обязательно обратитесь в сервисный центр или к продавцу. Они должны их отремонтировать, заменить, вернуть деньги.

Если наушник разборный, то можно самому найти аккумулятор, разобрать наушники и заменить его (перепаять). Но здесь очень много нюансов. Сможете ли вы сделать это сами, получится ли найти аккумулятор и т. д.

В большинстве случаев в этом нет никакого смысла. Проще купить новые наушник. Точно так же как и с моими AirPods первого поколения. Можно поменять только правый наушник, так как левый вроде как еще держит заряд. Но где гарантия, что через месяц не сломается левый наушник, ведь им уже года четыре. А аккумулятор в AirPods заменить не получится, они неразборные, если я правильно понял.

Не заряжается кейс от наушников

На разных моделях может быть по-разному, но когда кейс заряжается, то на нем обычно мигает красный индикатор. Когда зарядился – индикатор просто горит. Если вы подключаете питание но нет никакой реакции со стороны наушников и кейса, то скорее всего он не заряжается.

Если есть проблемы с зарядкой именно кейса (он же бокс, футляр), то первым делом нужно заменить кабель и источник питания. Подключите кейс через другой адаптер (от телефона, планшета). Возьмите другой кабель. Обычно используется кабель Micro-USB. Думаю, у вас дома точно найдется несколько таких кабелей. Если для зарядки нужен Lightning (используется на хороших копиях), то можно использовать даже оригинальный кабель от Apple.

Убедитесь, что разъем в зарядной кейс вставлен до конца. Обязательно попробуйте подключить питание от USB порта компьютера или ноутбука.

Разборка кейса и проверка контактов

Если вы уже все проверили и попробовали, но по прежнему ничего не работает, то можно скрыть кейс и посмотреть, нет ли каких-то проблем внутри. Может какой-то провод оторван, или еще что-то. Все делаем на свой страх и риск!

Разбираются они очень легко. Нужно просто поддеть одну часть каким-то острым предметом. Желательно использовать специальную пластиковую лопатку, чтобы не повредить корпус.

Внутри это выглядит примерно вот так (на примере Xiaomi Earbuds):

Заодно можно проверить контакты, через которые соединяются наушники.

А вот так выглядит разобранный кейс китайских беспроводных наушников за 4 доллара.

Если там все в порядке, провода не оторваны, значит проблема либо в плате, либо что-то с аккумулятором. Если у вас есть специальный тестер, то можете прозвонить контакты и измерить напряжение в аккумуляторе. Возможно, что-то удастся выяснить и найти причину.

Подаем питание на аккумулятор напрямую

Это решение я увидел в интернете, и судя по отзывам оно работает. Бывает, что наушники полностью разряжают батарею в кейсе и после этого она перестает заряжаться через разъем. Чтобы ее оживить, нужно подать на нее питание от другого аккумулятора или даже от трех пальчиковых батареек. В зарядных боксах, как правило, аккумулятор на 3.7v.

Нужно взять такую же батарею (или чуть мощнее, но не больше 5v), разобрать кейс и подать питание на контакты, которые идут к аккумулятору. Несколько раз по минуте. Можно соединить три пальчиковых батарейки. Только не перепутайте +/-.

Или заказать такую же батарею и заменить ее. Отпаять старую и припаять новую.

Если что-то из статьи сработало и вы смогли починить свои наушник – напишите, что именно помогло. Если ничего не сработало, то опишите свою проблему в комментариях и я постараюсь вам что-то подсказать. Ну и делитесь своим опытом и решениями. А я буду обновлять эту статью и добавлять в нее новую информацию и решения. Всего хорошего!

Первая разборка в Интернете: беспроводные Bluetooth-наушники AirPods II TWS китайского производства Apple

Беспроводные наушники Apple AirPods II — это чудо в области технических гаджетов. Их стильный и удобный дизайн, а также недавно представленный и эксклюзивно разработанный интеллектуальный чип h2 ставят их на первое место по сравнению с другими наушниками Bluetooth. Самое главное, AirPods II были изобретены для поддержки беспроводной зарядки без значительных изменений внешнего вида и размера.

Чтобы узнать больше об AirPods II, следуйте нашей инструкции по разборке и узнайте все, что могут предложить эти революционные наушники.

1. Распаковка упаковки Apple AirPods II

Сама упаковка мало чем отличается от предыдущего товара — белый фон, как и прежде, а в центре — наушники Airpods II. Кроме этого, нет никакой информации о марке или модели.

Изображение зарядного кейса с наушниками Airpods внутри напечатано на задней стороне коробки, при этом видна половина наушников, а светодиодный индикатор на передней панели горит. Название продукта AirPods напечатано в левом нижнем углу. Под ним напечатано «Беспроводная зарядка в комплекте» с переводами на французский, немецкий, итальянский, испанский и японский языки. Чехол для беспроводной зарядки — одна из главных особенностей обновления AirPods II.

С другой стороны есть
китайская этикетка этого продукта, указывающая на то, что он произведен в Китае
Яблочный продукт. Печатная информация выглядит следующим образом:

Название продукта: беспроводной
наушники

Модель: A2031, A2032

Наименование товара: чехол для наушников
портативный источник питания

Модель: A1938

Вход: 5,2 В 2,4 А

Выход: 5 В 1 А

Производитель: Сертифицировано производство
by America Apple Company

Адрес: Китай (Шанхай) Свободная торговля
Зона Maji Rd 88 секция C корпус № 6

Китай Производство Маркетолог: Apple
Computer Trading (Shanghai) Co., Ltd.

Установите новейшую совместимую версию устройства iOS, Apple Watch или Mac. Подходит для AirPower и зарядного устройства, одобренного Qi.

Продолжим распаковку. В комплект входит чехол для зарядки AirPods II, один зарядный кабель Lightning и несколько буклетов с инструкциями.

Когда чехол для зарядки открыт, AirPods располагаются внутри вертикально. Отверстия достаточно плотно удерживают Airpods, чтобы уменьшить колебания и столкновения при их переноске.

Компания 52 Audio Web провела тест проводной зарядки с помощью ChargerLAB Power-Z KT001. Скорость электрического тока при зарядке составила 214,9 мА.

В другом тесте с использованием ChargerLAB Power-Z KT001 скорость электрического тока при зарядке составила 305,2 мА.

2. Разборка зарядного чехла для наушников Apple AirPods II

Теперь приступим к разборке зарядного чехла. Во-первых, мы удалили внутреннюю рамку со стороны C или ту часть корпуса, которая подходит для AirPods.

Световодная пластина для светодиодного индикатора.

После снятия держателя AirPods видно большое пустое пространство. К внутренней стенке пластикового цилиндра крепятся такие компоненты, как рукавообразная конструкция корпуса и материнская плата. Внутренний цилиндр приклеен к внешнему корпусу. Держатель Airpods, аккумулятор и материнская плата занимали почти ⅓ пространства зарядного кейса.

При снятии аккумулятора
вы можете увидеть китайскую этикетку. Информация гласит:

Модель A1596, сделано в Китае

Ограниченное напряжение 4,35 В постоянного тока во время зарядки

Продукт Simplo Technology Co., Ltd. .

На аккумуляторе имеется черная плата защиты цепи, серийный номер 63

7 BZAA8337W.

Материнская плата в корпусе зарядного устройства подключается к разъему соединительного кабеля батарейного отсека с помощью металлического листа под углом 90 градусов и винтов.

.После удаления винта держатель AirPods отделяется от материнской платы.

Внутренний цилиндр снят, теперь полностью видна внутренняя структура зарядного кейса.

Теперь рассмотрим компонент беспроводной зарядки. Катушка для беспроводной зарядки размещена вместе с кнопочным модулем на внутренней задней стороне корпуса.

Здесь видны два модуля, катушка беспроводной зарядки и соответствующая кнопка в центре.

На задней стороне одного из белых пластиковых компонентов имеется четыре металлических контактных площадки. На кнопочном модуле AirPods I было только два прямоугольных золотых контакта, а это означает, что к кнопочному модулю AirPods II были добавлены два контакта беспроводной катушки.

Кнопка толчкового режима находится под кнопочным модулем.

Между средней рамой и внешним корпусом имеется прокладка. Держатель AirPods выдвигается вверх, а контакт для зарядки снизу представляет собой самостоятельный модуль. Кабель, выходящий из материнской платы, разделен на две части, одна из которых подключена к контакту зарядки, а другая — к светодиодному индикатору/датчику Холла.

Три светодиодных индикатора разных цветов.

С этой стороны виден датчик холла. Это определяет, закрыта ли крышка или открыта.

В нижней части держателя Airpods находится еще один независимый модуль, к нижней части которого прикреплен кабель.

Имеется четыре медных контактных пластины, каждая из которых имеет большую площадь контакта, что обеспечивает плавный процесс зарядки.

Два магнита в зарядном боксе удерживают AirPods на месте, когда они хранятся в футляре.

Далее давайте посмотрим на материнскую плату. На передней стороне внутреннего цилиндра материнская плата удерживается на месте четырьмя эластичными металлическими контактными пластинами.

На другой стороне внутреннего цилиндра находится пластиковая конструкция (видимая после извлечения батареи), которая удерживает интерфейсную плату Lightning с помощью винтов.

Когда интерфейсная плата Lighting удалена, кабель в нижней части интерфейса Lightning все еще прикреплен к материнской плате с помощью винтов.

Интерфейс Lightning крупным планом.

Серийный номер 88ZDA на обороте.

Материнская плата покрыта мягкой и прозрачной водонепроницаемой резиной, которая эффективно увеличивает механическую прочность этих крошечных компонентов и обеспечивает лучшую защиту.

После снятия материнской платы остается пластиковая рамка.

Крупный план передней части материнской платы.

Крупный план задней части материнской платы. Есть несколько контрольных точек и две кабельные розетки. Гнездо для подключения аккумулятора находится на верхней левой стороне, а гнездо для подключения интерфейса Lightning — под ним.

Четыре металлических контактных листа на задней стороне материнской платы служат контактами для катушки беспроводной зарядки и кнопочного модуля.

Емкость восьми NPO рядом с контактным листом.

NXP S10A38 N94S25 USB-логика и микросхема зарядки.

ИС шелкографии 3D F7.

ИС шелкографии ДП БМ.

ИС шелкографии CET.

ИС шелкографии 3441 ТБСН.

ИС шелкографии T5AX JKD.

ИС шелкографии СДГ.

Микросхема управления зарядкой TI Texas Instrument BQ25116A.

Микросхема L476MGY6 на самом деле является микроконтроллером модели MCU STM32L476MGY6 — ARM Cortex-M4 от STMicroelectronics.

ИС шелкографии 7АГ.

ИС шелкографии 86МИ ОЭХ.

ИС шелкографии HTL LA.

ИС шелкографии 86Е1 1А8.

Микросхема управления беспроводной зарядкой BROADCOM BCM59356.

Полная разборка зарядного чехла

3. Разборка наушников Apple AirPods II

Как описано на официальном сайте Apple, AirPods II чувствуют, когда вы говорите. Датчик ускорения голоса улавливает ваш голос во время разговора, отфильтровывает внешние шумы и четко определяет местонахождение вашего голоса с помощью микрофонов, оснащенных технологией формирования луча.

Более того, AirPods II знают, когда вы слушаете. Оптические датчики и датчики ускорения движения позволяют автоматизировать различные звуковые процессы, такие как активация микрофона для Siri и голосового чата, а также воспроизведение AirPods сразу после того, как человек наденет их.

Кроме того, пользователи могут использовать только один наушник или оба одновременно. При прослушивании музыки можно запустить музыку или перейти к следующей песне, дважды слегка нажав на AirPods.

Идентификатор CMIIT и модель продукта напечатаны на нижней части наушников. Линия формования четко определена.

Контактный разъем для зарядки расположен в нижней части каждого наушника. Есть два полукруглых металлических контактных листа, разделенных пластиковой перегородкой посередине. Микрофон находится по центру и защищен металлической пылезащитной решеткой.

Отверстия микрофона для шумоподавления.

Датчик ускорения на внешней стороне AirPods.

С этой стороны большое перевернутое отверстие с пылезащитной решеткой.

На наушнике отверстие в форме полосы предназначено для воздушного баланса, а круглое отверстие — для преобразователя.

Отверстие для звука имеет металлическую пылезащитную решетку.

Далее разбираем AirPods II. Профессиональный уполномоченный по демонтажу из 52 Audio решил разрезать их вертикально сбоку.

Задняя крышка снята, и видна внутренняя структура.

Внутренняя структура всех AirPod идентична.

Контактная пластина для зарядки внизу с пылезащитной решеткой для микрофона в центре.

Металлическая контактная точка видна на обратной стороне зарядного контактного листа.

Задняя часть корпуса наушников. На его внутренней стенке имеется сенсорное окно.

Г-образное перевернутое отверстие представляет собой самостоятельный пластиковый модуль.

Компактность оборудования и способ его размещения в каждом Airpod впечатляют.

Антенна, закрытая батареей AirPods.

Микрофон снизу прикрыт белой полупрозрачной пылезащитной сеткой.

Пайка минусового провода аккумулятора появилась после снятия верхнего слоя.

Паяное соединение плюсового провода аккумулятора.

Микрофон в нижней части окружен и защищен белой резиной.

Соответствующее положение отверстия микрофона шумоподавления на задней панели наушников закрыто черной резиной.

После удаления черного слоя мы видим силиконовую накладку MEMS на обратной стороне.

Независимый модуль с перевернутым отверстием и шумоподавляющим микрофоном.

Другая сторона модуля.

Антенна связи AirPods II наполовину обернута на поверхности аккумулятора.

Коаксиальный разъем на задней стороне антенны.

Крупный план коаксиального разъема.

Датчик ускорения на задней панели наушников, встроенный в кабель.

Когда крышка наушников снята, можно увидеть серый защитный чехол. Золотая часть — это сенсорная антенна.

Сенсорное окно и пылезащитная решетка с внутренней стороны крышки наушников.

Антенна датчика напечатана на этой пластиковой крышке. Посередине крышки размещен датчик, а звуковое отверстие — с другой стороны.

Вся площадь антенны находится под датчиком.

AirPods состоят из трех частей печатной платы. Есть большая, средняя и маленькая. Черная лента на боковой стороне аккумулятора простирается от материнской платы до края микрофона.

Динамик приклеен к другой стороне материнской платы.

Батарея по сравнению с монетой в юанях.

На левой стороне батареи есть QR-код, а на правой стороне напечатан +GOKY93mWhA1604. Емкость этой батареи составляет 93 мВтч.

Металлическая буква T находится на задней панели динамика. Информации о параметрах наушников на дне нет.

Структура динамика представляет собой динамический круг. Металлический купол и пластиковая диафрагма хорошо работают как на высоких, так и на низких частотах.

Крошечная дополнительная плата печатной платы, соединенная с концом кабеля аккумулятора, обмотана твердой резиной.

Другая сторона небольшой платы печатной платы.

Основная дополнительная плата печатной платы находится слева, а меньшая справа — это дополнительная плата среднего размера.

Другая сторона печатных плат.

На задней стороне основной печатной платы нет компонентов. Тестовые точки распределены точно.

Датчик костной проводимости.

ИС шелкографии КНВ Л.А.

Apple 338S00420. Это микросхема обработки стереозвука с низким энергопотреблением.

ИС шелкографии BW A09.

ИС шелкографии 25SL 128A.

Микросхема шелкографии +AAF 834.

Чип Apple 343S00290. Это Apple h2. Предполагается, что внутренний компонент этого чипа объединяет SoC Cypress, аудиокодек Maxim, акселерометр Bosch MA280, трехосевой акселерометр ST, калибратор ST, преобразователь данных TI Texas Instrument и многое другое. Он поддерживает Bluetooth 5.0 и потребляет меньше энергии, чем предыдущее поколение.

Чтобы точно продемонстрировать размер и интеграцию этого чипа, 52 Audio отметили его размер.

Чип Apple h2 по сравнению с монетой в юанях.

Полный демонтаж всех компонентов.

Заключение по демонтажу
от 52 Аудио.

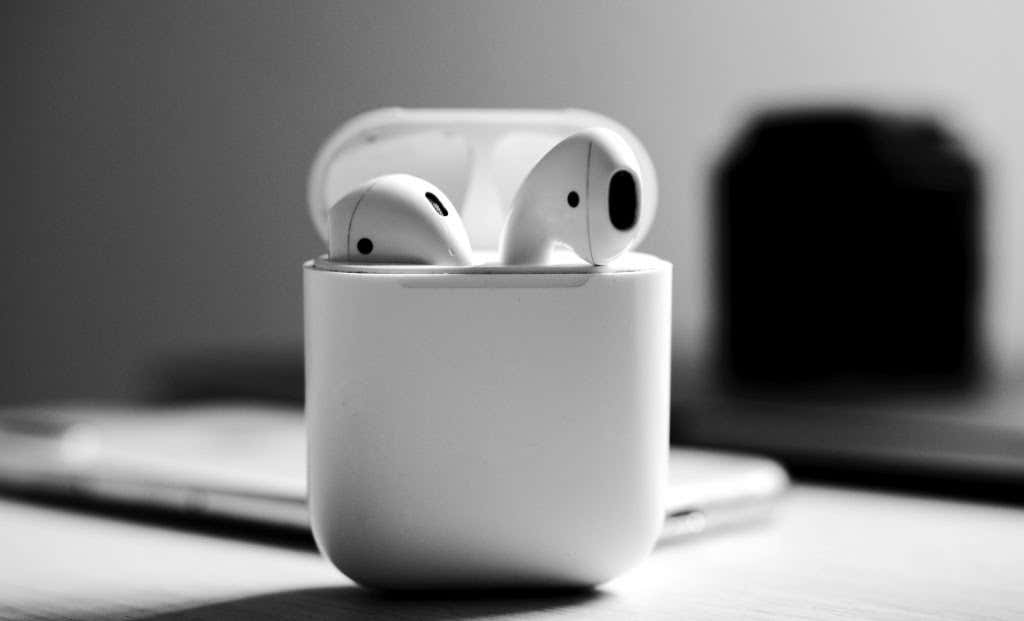

Внешний вид AirPods II
чехол для зарядки наушников мало чем отличается от предыдущего поколения. Это
включает дополнительную функцию беспроводной зарядки, но имеет тот же размер, что и AirPods.
я случай. Это значительно улучшает процесс зарядки без
требование к покупателю изменить любую из своих старых привычек, чтобы приспособиться к новой
дизайн.

О наушниках
себя, самым большим улучшением является новый чип Apple h2. Он объединяет
несколько компонентов, таких как SoC, аудиодекодер и различные датчики
и функции Bluetooth. Никаких явных изменений в динамиках нет, и
качество звука остается неизменным по сравнению с классическим трехполосным эквалайзером
стиль наушников Apple. Покупателям Apple понравятся новые привилегии.
Airpods II, но внешний вид, звук и функции остались прежними.
как оригинальные Airpods.

Ремонт и обслуживание AirPods — Служба поддержки Apple (HK)

Как я могу получить обслуживание своих AirPods?

Запланировать визит

Назначить встречу в авторизованном сервисном центре Apple или в Apple Store

Свяжитесь с нами

Поговорите с консультантом службы поддержки Apple

Получите обслуживание

Рекомендуемые услуги

Замените потерянный AirPod

AirPod или чехол для зарядки? Вы можете купить замену для левого или правого AirPod или зарядного чехла. Ваша замена будет новой.

AppleCare+ для наушников не распространяется на утерянные или украденные наушники AirPods.

Обслуживание аккумулятора

Мы можем заменить аккумулятор AirPods за плату за обслуживание. Наша гарантия не распространяется на аккумуляторы, которые изнашиваются при обычном использовании.

Аккумулятор вашего продукта можно заменить без дополнительной оплаты, если у вас есть AppleCare+ для наушников и аккумулятор вашего продукта держит менее 80% своей первоначальной емкости. AppleCare+ распространяется как на AirPods, так и на чехол для зарядки.

Сколько это будет стоить?

Вы можете заменить один AirPod (левый или правый AirPod) или чехол для зарядки за отдельную плату. Воспользуйтесь нашим инструментом «Получить оценку», чтобы просмотреть возможные затраты, если вы будете получать услуги напрямую от Apple. Если вы обратитесь к другому поставщику услуг, они могут установить свои собственные сборы, поэтому попросите их оценить. Мы проверим ваш товар, когда получим его. Если обнаружено дополнительное повреждение, вы можете заплатить дополнительную плату.

Если у вас есть AppleCare+, вы платите только единоразовый сбор за замену одного AirPod или обоих AirPods с чехлом для зарядки или без него. Плата за обслуживание, покрываемое AppleCare+, будет одинаковой независимо от выбранного вами поставщика услуг.

Похоже, у вас отключен Javascript.

На этой странице используются безопасные сценарии для оценки стоимости услуг. Пожалуйста, включите Javascript в вашем браузере и перезагрузите страницу.

Все сборы указаны в гонконгских долларах и включают налог на товары и услуги.

У вас есть AppleCare+?

Ваша страна или регион предлагает AppleCare+ для этого продукта. AppleCare+ включает обслуживание батареи, что означает, что ваша батарея может быть заменена бесплатно, если мы проверим ваш продукт, и его батарея сохранит менее 80% своей первоначальной емкости.

AppleCare+ также покрывает случайные повреждения в результате манипуляций, и за каждый инцидент взимается плата за обслуживание. AppleCare+ также предлагает услугу экспресс-замены.

Узнать больше об AppleCare+ в Гонконге (на английском языке)

Узнать больше об AppleCare+ в Гонконге (китайском языке)

Узнать больше об услуге экспресс-замены

Гарантия

Ограниченная гарантия Apple распространяется на наушники AirPods и аксессуары марки Apple которые поставляются в коробке с вашим продуктом от производственных проблем в течение одного года с даты их покупки. На аксессуары марки Apple, приобретенные отдельно, распространяется ограниченная гарантия Apple на аксессуары. Сюда входят адаптеры, запасные кабели, беспроводные зарядные устройства или чехлы.

Наша гарантия является дополнением к правам, предусмотренным законом о защите прав потребителей.

В зависимости от проблемы у вас также может быть страховое покрытие AppleCare+. Применяются положения и условия, включая сборы. Доступность функций и варианты могут различаться в зависимости от страны или региона.

Если ваша ситуация не покрыта страховкой, вы должны заплатить комиссию. Если проблема с вашими наушниками AirPods не подлежит обслуживанию, вы можете оплатить полную стоимость замены.

Проверить статус покрытия

Прочитать ограниченную гарантию Apple (на английском языке)

Ознакомьтесь с Ограниченной гарантией Apple (на китайском языке)

Ознакомьтесь с законами о защите прав потребителей в вашей стране или регионе

Гарантия

Мы гарантируем наши услуги, включая запасные части, в течение 90 дней или в течение оставшегося срока гарантии Apple или плана AppleCare, в зависимости от того, что длиннее.
