Установка кнопки Старт-Стоп вместо замка зажигания (принцип работы, схема подключения, ошибки)

Ни для кого не секрет, что на смену привычной процедуре запуска автомобиля приходят новые, более совершенные способы. Такая тенденция наблюдается повсеместно и по мнению многих ведущих автоаналитиков в скором будущем найдёт своё применение во всех современных автомобилях. Как вы уже догадались, речь в представленной статье пойдёт о так называемой опции «старт-стоп».

Содержание статьи:

• 1 Принцип работы кнопки Start/Stop
  • 1.1 Плюсы и минусы устройства в автомобиле
• 2 Как самому установить кнопку вместо замка зажигания с алиэкспресс
  • 2.1 Что входит в комплект поставки, инструменты и расходники
  • 2.2 Схема подключения
  • 2.3 Как правильно подключить устройство
  • 2.4 Видео по подключению кнопки Старт-Стоп
• 3 Проблемы безключевой системы запуска авто
  • 3.1 Как разблокировать руль
  • 3.2 Как обойти штатный иммобилайзер

Стоит отметить, что на данный момент такая доработка встречается лишь на ограниченном числе автомобилей зарубежных марок, а об отечественном автопроме и говорить не приходится. Тем не менее любой желающий может оснастить свою машину таким девайсом в каждом специализированном автосервисе.

С другой стороны, установку представленного оборудования можно произвести и самому, без привлечения сторонней помощи, взяв на вооружения некоторые правила и рекомендации. Попробуем детально освятить их в представленной статье.

Принцип работы кнопки Start/Stop

Перед началом проведения всех работ, важно уяснить для себя принципиальные особенности устройства и разобраться в тонкостях его работы.

Если не вдаваться в подробности, то сама процедура активации указанной системы складывается из последовательного выполнения следующих действий:

• отключение сигнализации;
• нажатие на тормозную педаль;
• нажатие заветной кнопки.

Последнее действие предполагает кратковременный запуск стартера автомобиля. Для того чтобы заглушить авто, следует до упора надавить на всё ту же педаль тормоза и нажать на волшебную кнопку.

Читайте также: Почему не загорается лампа давления масла при включении зажигания

Выполнение представленного алготритма приведёт к желаемому результату лишь в том случае, если выполняется ряд определенных условий, имеющих отношение к монтажу рабочих узлов и элементов.

Такой поверхностный анализ работы системы, однако, не даёт автолюбителю четкого представления о её функциональных особенностях. Для более досконального знакомства с особенностями функционирования устройства, будет целесообразно изучить принципиальную схему его подключения, которая прилагается ниже.

Плюсы и минусы устройства в автомобиле

По устоявшейся традиции, попробуем выяснить, какие положительные и отрицательные стороны таит в себе установка кнопки «старт-стоп».

Начнём, пожалуй, с плюсов. Их, если верить многочисленным отзывам, куда больше, нежели минусов.

Итак, наличие представленной системы позволяет:

• упростить процедуру запуска двигателя;
• повысить комфортабельность;
• усовершенствовать противоугонную систему автомобиля;
• сэкономить время.

Если говорить о негативных явлениях, связанных с установкой подобного девайса, стоит отметить, что все они носят скорее косвенный характер.

К примеру, водителю в данном случае приходится долго привыкать к несвойственному ему алгоритму действий. Могут также возникнуть некоторые затруднения, при наличии в автомобиле системы автозапуска.

В таком случае, для того, чтобы исключить возможность сбоев в работе представленного устройства, возникает необходимость в проведении работ по переустановке рабочего модуля брелока. Для этого потребуется вмешательство специалистов и как следствие лишние траты.

Как самому установить кнопку вместо замка зажигания с алиэкспресс

Если же вы всё-таки задались целью оснастить своего железного коня подобным устройством, пришло время познакомиться с особенностями его монтажа. На данный момент существует несколько способов установки кнопки «старт-стоп». Рассмотрим наиболее распространенный и достаточно простой метод.

Для воплощения данной идеи в жизнь нам потребуется минимальный набор комплектующих элементов с алиэкспресс, куда входит:

• четырехконтактные реле;
• соединительные провода;
• диод;
• собственно кнопка «старт-стоп».

Как только все составные части найдены, самое время заняться непосредственно монтажом системы. На данном этапе важно придерживаться определенной последовательности действии. Такой подход избавит вас от всевозможных нежелательных сюрпризов, которые в дальнейшем могут вылиться в серьезные проблемы.

Статья по теме: Почему перестал работать парктроник (причины, диагностика, ремонт)

Алгоритм монтажа предполагает следующие действия:

• плюсовой вывод АКБ следует подключить к плюсовому контакту реле;
• разрешающий «+» реле также подключается к АКБ;
• минусовой вывод монтируется на массу авто;
• управляющие контакты нагрузочного реле подключаются к 12V;
• управляющий минусовой вывод подключается к соответствующему выводу кнопки;
• разрешающий плюсовой сигнал остаётся неподключенным.

Представленная схема установки отличается от всех остальных своей простотой реализации и не должна вызвать затруднений даже у начинающего автолюбителя.

Что входит в комплект поставки, инструменты и расходники

Не будет лишним упомянуть о комплектности рассматриваемого устройства. Ввиду того, что в настоящее время наблюдается изобилие всевозможных аналогов и модификации. данного девайса, важно остановить свой выбор в пользу наиболее приемлемого из них.

Нередко случается и так, что в силу своей недостаточной осведомленности, автолюбитель, заказывая кнопку «старт-стоп» на различных торговых площадках, попадается на уловки мошенников или просто недобросовестных продавцов. Именно поэтому, важно знать, какие именно расходники должны входить в комплектацию к данному устройству.

Это интересно: Почему течет масло из двигателя, как найти и устранить протечку

Итак, комплектность поставки предполагает наличие:

1. самой кнопки «старт-стоп»;
2. управляющего модуля;
3. соединительных проводов с разъемами.

Тем не менее стандартная комплектация не позволяет собрать рабочую схему данного устройства. Для этого потребуется прикупить еще несколько реле.

Схема подключения

Для подключения устройства к автомобилю необходимо руководствоваться определенной схемой подключения. Предлагаем вашему вниманию одну из таких схем с детальным пояснением работы ключевых элементов.

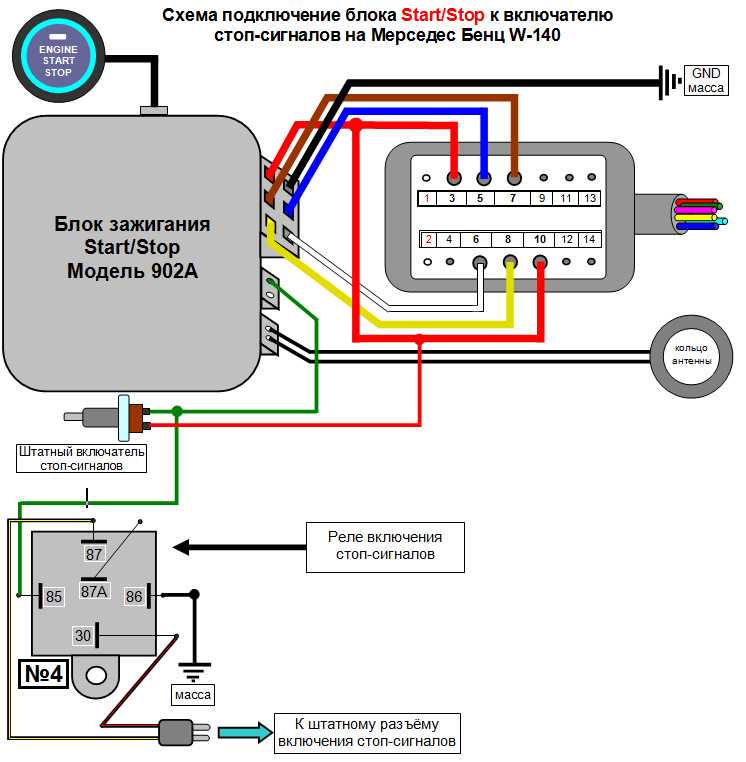

А вот еще одна схема, быть может в ней будет проще ориентироваться.

Как правильно подключить устройство

В процессе монтажа кнопки крайне важно не допустить ошибку при подключении того или иного узла. Для этого необходимо руководствоваться, указанной выше схемой.

Стоит также отметить, что для проведения процедуры монтажа кнопки одной схемы будет недостаточно. В данном случае речь идет о разного рода сопутствующих действиях. Остановимся на них более детально.

К сведению: Что такое двойное сцепление в автомобиле (устройство и принцип работы)

Прежде чем реализовывать задуманный проект, придется выполнить некоторые действия, а именно:

• демонтировать замок зажигания;
• снять механизм блокировки руля;
• отсоединить подводные вывода;
• демонтировать антенну иммобилайзера;
• установить кнопку в наиболее приемлемое для себя место;
• подключить подводные провода.

После проведения вышеобозначенных действий следует этап поверки системы на работоспособность. Если следовать, приложенной к устройству, инструкции, подобная процедура не должна вызвать серьезных трудностей.

Видео по подключению кнопки Старт-Стоп

Чтобы воочию ознакомится с монтажом представленного девайса, предлагаем вам просмотреть ролик, посвященный рассматриваемой теме.

В нем вы почерпнете для себя полезную информацию, которая поможет избавить вас от всевозможных неприятностей на всех этапах сборки системы.

Проблемы безключевой системы запуска авто

Как уже отмечалось ранее, использование подобной системы бывает сопряжено с рядом проблем. Большая часть из них вызывает неудобства лишь при отсутствии определенных навыков использования представленной системы.

Сюда можно отнести:

• необходимость манипуляций с педалью тормоза;
• несогласованную работу системы при наличии функции «автозапуск».

Как разблокировать руль

Еще одна немаловажная проблема, с которой нередко сталкиваются автолюбители, оснастившие свою машину подобной системой – разблокировка руля. Конечно же в крайнем случае можно прибегнуть к варварскому способу и избавиться от блокировки с помощью нехитрых манипуляций монтажкой и иного инструмента.

По теме: Как проверить электронную педаль газа и починить при необходимости

Решить эту проблему можно следующим образом:

1. Первый вариант предполагает сделать дубликат ключа зажигания, отпилить верхнюю часть, а отрезок вставить в замок и повернуть ключ в положение 2, что значит руль разблокирован.
2. Второй способ подразумевает под собой полный демонтаж замка зажигания, кстати, в получившееся отверстие можно будет вмонтировать саму кнопку старт-стоп.

Но, все же куда проще воспользоваться услугами профессионалов. Дело в том, что деблокировать руль самостоятельно удаётся не всегда, ввиду особенностей конкретного автомобиля. Поэтому в данном случае лучше всего обратиться к специалистам.

Как обойти штатный иммобилайзер

При установке кнопки «старт-стоп» может возникнуть еще одна проблема – обход штатного иммобилайзера. При наличии подобной загвоздки, как правило, прибегают к использованию специальных обходчиков.

Наиболее распространенные среди них представлены следующими фирмами:

• RFID;
• VATS;
• Starline.

Если у вас был опыт установки подобной кнопки запуска в авто, обязательно поделитесь опытом в комментариях ниже.

Как установить кнопку старт стоп своими руками

Современный автомобиль можно заводить не только ключом. Кнопка Start-stop — это небольшое изделие, которое устанавливается вместо замка зажигания или в другую часть салона. Чтобы завести машину, достаточно одного нажатия. Всё просто и удобно. О том, как установить кнопку «Старт-стоп» своими руками, речь пойдёт ниже.

Как работает кнопка «Старт-стоп»

В большинстве случаев принцип такой: вы снимаете автомобиль с сигнализации, садитесь в авто и нажимаете педаль тормоза, затем один раз жмёте кнопку запуска машины. Примерно спустя полсекунды работы стартера двигатель запустится. Нередко кнопки оснащаются светодиодными индикаторами, которые свидетельствуют об успешном пуске. Нужно заглушить двигатель? Никаких проблем, просто снова нажмите педаль тормоза и кнопку.

В чём плюсы и минусы монтажа в автомобиле

Какие преимущества обеспечивает использование кнопки?

1. Для запуска двигателя достаточно лёгкого нажатия.
2. Больше не нужно носить с собой ключ зажигания.
3. Кнопка устанавливается в любом месте, в том числе прямо под рукой, что повышает удобство использования.
4. Ряд вариантов совмещается с автосигнализацией, иммобилайзером и другими системами безопасности.
5. Можно закрывать автомобиль простым нажатием кнопки на двери, без необходимости ставить её на сигнализацию — это экономит время, если вы покидаете салон ненадолго.

При отсутствии элементарных навыков работы с электрикой лучше обратиться за услугами на СТО

Есть ли недостатки? Увы, да.

1. Чтобы завести машину, нужно сесть в неё и нажать педаль тормоза. С непривычки многие водители забывают об этом.
2. Возможны затруднения при установке сигнализации с прогревом. Так, потребуется как минимум два брелока — один из них нужно отдать мастерам. Они разберут его, достанут микросхему и установят её в автомобиль. Питание будет подаваться только в момент запуска.
3. Установка сигнализации на машину с кнопкой, как правило, стоит дороже.

Есть мнение, что если батарейка в брелоке сядет, машину не удастся завести кнопкой, но это не так. Достаточно поднести изделие к кнопке, и всё сработает. Если же сядет аккумулятор, можно будет открыть автомобиль ключом.

Варианты установки своими руками

Существует множество схем монтажа изделия, каждый имеет свои особенности.

• Вариант с ключом зажигания. В этом случае для запуска понадобится ключ. Его поворот приводит к включению зажигания, а чтобы завести двигатель, нужно будет нажать кнопку. Возможен вариант без ключа — он проще, нужно только нажать кнопку.
• «Кратковременное» и «длительное» нажатие. В первом варианте нужно нажать кнопку ненадолго — стартер будет крутиться, пока двигатель не активируется. Второй подразумевает удержание кнопки — стартер вращается, только пока она нажата.
• Разные варианты включения зажигания. Первый вариант — включение зажигания при нажатии кнопки. Второй — возможность активировать его только вместе со стартером.

Так обычно выглядит инструкция по установке

Опытные автолюбители комбинируют разные варианты, получая интересные схемы. Для установки кнопки Start-stop не нужно быть опытным автомехаником — достаточно обычных знаний в области эксплуатации авто. А вот если вы хотите реализовать сложную схему, с таймером, задержкой запуска и другими нюансами, потребуются серьёзные усилия и большое количество дополнительных компонентов.

Как установить

Вне зависимости от выбранного варианта сначала нужно подготовить место установки. Для этого надо либо снять замок зажигания, либо вырезать на торпеде отдельное отверстие. Делать это можно паяльником, дрелью, канцелярским ножом и другими приспособлениями. Чтобы получить доступ к проводке, разберите консоль. Если вы планируете установить кнопку не в замок зажигания, не забудьте скрыть его заглушкой.

Рассмотрим вариант установки на ВАЗ 21214 (Нива). Используемая система будет работать таким образом: при первом нажатии кнопки с зажатой педалью тормоза двигатель включается, при втором — выключается. Если нажимать её без педали тормоза, осуществляются запуск и остановка силового агрегата. При нажатии с запущенным ДВС мотор останавливается.

Инструменты и расходники

Потребуются следующие компоненты:

• сама кнопка без фиксатора;
• три четырёхконтактных реле с открытыми контактами;
• одно пятиконтактное реле с закрытыми контактами;
• реле задних противотуманных фар;
• провода и клеммы.

Вот что понадобится для установки кнопки

Схема подключения

• Рабочий контакт реле «+» присоединяется к +12В аккумулятора (окрашен в коричневый цвет).
• Разрешающий сигнал «+» подключается туда же.
• Общий «-» – на массу.
• Рабочий контакт реле нагрузки устанавливается на +12В при включённом зажигании (провод голубого цвета).
• Управляющий сигнал «–» подключается к кнопке Start-stop.
• Разрешающий сигнал «+» остаётся пустым.

В автомобиле создаётся 3 точки подключения: к колодке замка зажигания, к концевику педали тормоза и проводу управления. Благодаря этому стартер не будет работать после активации двигателя.

Как устанавливать кнопку

В других автомобилях принцип установки примерно схож. Провода кнопки окрашены в разные цвета, так что ориентироваться нужно на гамму. Затруднения иногда возникают с оранжевыми проводами, поскольку их обычно несколько. Тонкий, на жгуте, отвечает за тормоз — его нужно кинуть на соответствующее место автомобиля. Парные — на «плюс», они отвечают за зажигание. Также есть фиолетовый провод на жгуте, отвечающий за запуск двигателя — размещаем его на бензонасосе. Красный кидается на «минус» АКБ, чёрный — на «плюс». Синий используется для подключения сигнализации и присоединяется к «плюсу». Жёлтый отвечает за соединение кнопки со стартером и отправляется туда же.

Схема установки кнопки «Старт-стоп»

Универсальные комплекты кнопок

Не обязательно искать компоненты по отдельности — можно приобрести готовый комплект. В него входят блок управления, провода и кнопка.

Всё, что нужно — в одной коробке

Процесс установки прост:

1. Снимаем личинку замка и сам замок;

   Снимаем личинку и замок

2. Отрезаем провода и изолируем те, что идут от блока;

   Нужно срезать провода



   Частично изолируем провода

3. Монтируем кнопку на нужном месте.

Работа завершена

Видео о том, как подключить устройство

Как механизм влияет на защиту машину от угона

Многие водители опасаются использовать этот компонент, считая, что он нарушает безопасность машины, однако это не так — ключ в брелоке понадобится в любом случае. Если дверь открыта не ключом, кнопка просто не сработает, так что защита от угона не снижается.

Кнопка старт-стоп — интересная альтернатива обычному ключу. С ней можно завести двигатель гораздо быстрее и удобнее. Устанавливать её или нет — личное дело каждого водителя, это скорее вопрос привычки и желания попробовать что-то новое.

• Автор: Дмитрий Буймистров
• Распечатать

Здравствуйте! Мое имя Дмитрий, по образованию — журналист. Специализируюсь на автомобильной тематике — карьеру начинал в интернет-магазине автомобильных комплектующих, да и сам являюсь автолюбителем.

Оцените статью:

(9 голосов, среднее: 2.9 из 5)

Поделитесь с друзьями!

Все, что вам нужно знать

Электрическая схема «старт-стоп» управляет электронными системами, обеспечивая более безопасные производственные процессы. В этом случае он позволяет вам запускать и останавливать систему, в которую входит оборудование. Кроме того, это может включать двухпроводную или трехпроводную конфигурацию для различных приложений. Например, он может быть установлен на конвейерных лентах и ​​толчковых двигателях. Понимание схем старт-стоп и их возможностей также может привести к множеству различных творческих проектов.

Прочитав эту статью, вы узнаете больше об этом типе схемы и о том, как она работает. Итак, приступим!

Содержание

Что такое схема стоп-старт?

Конвейерные ленты имеют схему старт-стоп для управления процессами.

Цепь пуск-стоп представляет собой схему со встроенными отдельными кнопками для запуска или остановки электрических компонентов, оборудования или двигателей. Эти электрические цепи также имеют комбинацию перегрузок, реле или контакторов и контактов. Обычно вы можете найти их подключенными к оборудованию, например, конвейерным лентам, с цепями управления. Как правило, схема управления определяет, когда компонент или двигатель должен начать и прекратить работу.

Компоненты, используемые в цепях старт-стоп

Схема старт-стоп обычно зависит от различных подключенных компонентов для работы. К ним относятся кнопки/контакты, реле/контактор, двигатель и защита от перегрузки.

Кнопки/контакты

Изображение, показывающее один кнопочный переключатель.

Цепи старт-стоп полагаются на кнопку и контакт для распределения электроэнергии. Они также полагаются на логические элементы для запуска или остановки операций для любого предоставленного приложения.

Реле/контактор

Фото электрического реле крупным планом.

Реле или контактор управляет компонентами, подключенными к контактору или реле. В этом случае катушка контактора подключается к цепи управления с меньшим напряжением. Нажатие кнопки подает питание на кольцо. Между тем, двигатель получает напряжение.

Двигатель

Катушка электродвигателя

Электродвигатель, генерирующий кинетическую энергию, обеспечивает в цепи функцию пуска и остановки. Например, он может управлять конвейерными лентами и обрабатывать движения машин.

Перегрузка

Цепи старт-стоп имеют защиту от перегрузок для предотвращения повреждения трассы.

Компоненты нуждаются в защите от перегрузки по току и перенапряжению, поэтому цепь обычно имеет устройство перегрузки. Примером могут служить реле перегрузки.

Электропитание, необходимое для цепи старт-стоп

Многие схемы управления основаны на измерении управляющего напряжения 24 В постоянного тока (постоянный ток). Конечно, уровни напряжения цепи старт-стоп варьируются в зависимости от следующих факторов: конфигурация компонентов и общая управляемость.

Электрическая цепь пуск-стоп, управляющая катушкой контактора (24 В), не требует подключения управляющего напряжения к напряжению питания двигателя. В целом это приводит к низкому управляющему напряжению. Подключение трехфазного двигателя приведет к тому, что напряжение питания подаст питание на контактор. После этого катушка определяет, когда контактор подает питание на двигатель.

Контакты с большей токовой нагрузкой подключаются к двигателю. Например, подключение 240 В может управлять однофазным двигателем.

Как работает схема старт-стоп?

Эти схемы помогут вам понять, как работает схема старт-стоп.

Ток протекает по всей цепи после нажатия кнопки пуска.

Область, выделенная красным цветом, показывает текущий путь цепи старт-стоп. Как правило, цепь управления имеет номинальное напряжение в диапазоне от 24 В до 400 В. В этом случае функция управления зависит от 24 В.

Катушка реле или контактора переходит в активное состояние.

Ток пройдет, как только вы нажмете кнопку пуска. После этого катушка реле или контактора переходит в активное состояние. Контактор обеспечивает возможности управления двигателем. Возбуждение контактора посылает ток на двигатель, позволяя ему работать.

На контакт подается напряжение после включения реле или катушки контактора. В свою очередь, цепь устанавливается в замкнутое положение, а значит можно отпустить кнопку, а ток все равно будет течь. В противном случае курс остается полностью функциональным до тех пор, пока вы не нажмете кнопку остановки или не произойдет сбой.

Нажатие кнопки остановки (закрытое положение) останавливает протекание тока по цепи.

Как подразумевается, нажатие кнопки остановки, также называемой закрытой позицией, предотвращает непрерывное протекание тока по всей цепи. В свою очередь, катушка теряет мощность, что приводит к размыканию хода. Кроме того, вы можете снова включить схему, нажав кнопку запуска.

Способы управления проводкой в ​​цепи старт-стоп

Вы можете управлять проводкой цепи старт-стоп в двух конфигурациях: двухпроводное и трехпроводное управление.

Цепи старт-стоп: 2-проводное управление

Двухпроводное управление имеет устройство управления с контактами, предназначенными для активации или деактивации пилотного устройства. Для их работы также требуются минимальные уровни тока, поскольку большие нагрузки, которые зависят от большего количества соединений, могут повредить цепь. Таким образом, двухпроводное управление применяется для управления двигателями или освещением. Отпускание кнопки для этой конфигурации открывает катушку, реализуя закрытый контакт для обеспечения функциональности.

Цепи старт-стоп: 3-проводное управление

Пример положения трехпроводного управления.

Цепь управления старт/стоп является примером трехпроводной схемы управления. Как правило, он основан на кратковременном контакте, станциях запуска / остановки и печати, которая открывается при контакте. Этот контакт подключается к пусковой кнопке параллельно, контролируя напряжение, которое получает катушка. Эта конфигурация содержит меньше компонентов, чем двухсторонняя схема управления, что приводит к другим функциональным возможностям.

Прочие цепи старт-стоп

Вы также можете создавать другие проекты пусковой схемы. Мы рассмотрим схему старт-стоп с подключенным двигателем.

Цепь старт-стоп толчкового режима

Схема старт-стоп с входом толчкового режима.

Нажатие кнопки пуска вызовет протекание тока через кнопку и пломбировочный контакт. Затем контакт управляет распределением мощности катушки. Таким образом, вы можете отпустить кнопку запуска, не прерывая текущий поток.

Нажатие кнопки пуска вызовет протекание тока через кнопочный переключатель и пломбировочный контакт. Затем контакт управляет распределением мощности катушки. Таким образом, вы можете отпустить кнопочный переключатель, не прерывая ток.

Вы можете обесточить катушку двигателя различными способами. Если двигатель перегрузится, то контакты разомкнутся. Нажатие кнопки останова предотвратит подачу питания на пломбируемый контакт, что приведет к обесточиванию катушки. Другой вариант замыкания цепи управления заключается в переводе переключателя в толчковое состояние. Он, в свою очередь, обесточивает замок. В результате пломбируемый контакт больше не будет подавать питание на устройство.

Вам нужно будет нажать кнопку пуска, чтобы перезарядить катушку.

Цепи пуска-останова с подключенным двигателем

Ток протекает по всей цепи после нажатия кнопки, активирующей двигатель.

Как видите, двигатель начинает работать всякий раз, когда через катушку контактора проходит ток.

Отпускание кнопки запуска или нажатие кнопки остановки останавливает текущий поток.

Ток больше не будет течь по всей цепи после того, как вы отпустите кнопку пуска. Нажатие кнопки остановки также приводит к этому эффекту. В результате двигатель не будет работать без приложенной мощности.

Сводка

Работники промышленности и автомобилестроения должны оставаться в максимально возможной безопасности, особенно при работе со специфическими системами. Таким образом, понимание системы управления и того, как она работает, может привести к безаварийной работе. Таким образом, определенные процессы могут быть запущены и прерваны в любое время нажатием одной кнопки. Поскольку задачи автоматизации постоянно развиваются, схемы управления в машинах станут более доступными. Поэтому рекомендуется использовать автоматизированные системы наилучшим образом.

У вас есть вопросы по схеме старт-стоп? Не стесняйтесь связаться с нами!

Схема подключения контактора пуск-стоп (3 цепи)

29.11.2021
Инженер
ИНСТРУМЕНТ
0

В этой статье мы познакомимся со схемой подключения контактора стоп-старт (3 цепи) для управления трехфазным двигателем. Преимущества и недостатки схемы управления контактором с помощью кнопок по сравнению с выключателем.

Содержание

Сравнение схем управления контактором с помощью выключателя и кнопки

Принципиальная схема с использованием двух кнопок и переключателя для управления размыканием и замыканием контактора показана ниже.

Разница между схемой с использованием кнопки и переключателя

– В схеме используется 2-позиционный переключатель

+ Преимущества: это самая простая схема для управления контактором. Принципиальная схема и принцип работы очень просты: когда выключатель замкнут, контактор находится под напряжением. Когда переключатель разомкнут, цепь разомкнута, контактор отключен от источника питания.

Недостаток этой схемы при работающем двигателе. При внезапном отключении питания двигатель остановится. Если переключатель не установлен в нормально разомкнутое положение, цепь будет находиться в режиме ожидания. После восстановления питания двигатель продолжает вращаться. Это опасно для пользователя и выходной нагрузки, если переключатель забывают вернуться в открытое положение во время сбоя питания.

– Схема подключения контактора пуск-стоп с помощью кнопки

+ Преимущество схемы с использованием 2-х кнопок заключается в том, что во время работы схемы, в случае сбоя питания, схема немедленно возвращается в исходное состояние. При восстановлении питания двигатель все равно остановится. Благодаря этому преимуществу схема с использованием кнопки широко применяется в промышленных электрических шкафах.

+ Недостаток этой схемы в том, что она дороже, схема сложнее, чем схема с использованием выключателя. И необходимо использовать вспомогательный контакт контактора, или мы можем использовать реле 220 В для замены вспомогательного контакта.

3 Схема подключения контактора пуска и останова с помощью переключателей и кнопок

1. В схеме используются 2-позиционные поворотные переключатели

* Схема подключения контактора пуска и останова с помощью переключателя

Управление контактором с помощью 2-х позиционного поворотного переключателя

– Силовая цепь

Силовая цепь к выключателю управления трехфазным двигателем включает: Автоматический выключатель (CB), магнитный пускатель, тепловое реле. В котором СВ есть устройство для ручного включения и выключения питания и защиты от короткого замыкания силовой цепи. Магнитные пускатели используют 3 главных контакта для подключения и отключения 3-х фазных двигателей от сети.

+ Магнитный пускатель включает контактор последовательно с тепловым реле.

+ Три провода двигателя подключатся к другому выводу теплового реле.

+ Верхний контакт контактора подключается к источнику питания через CB.

– Цепь управления:

+ В цепи управления используется выключатель последовательно с катушкой контактора и последовательно с нормально замкнутым контактом (95 96) теплового реле. Предохранитель последовательно со всей цепью для защиты от короткого замыкания и перегрузки цепи управления.

+ Индикатор работы подключен параллельно катушке контактора. Когда контактор находится под напряжением, свет горит, когда контактор не находится под напряжением, свет не горит.

+ Индикатор неисправности последовательно с нормально разомкнутым контактом (97 98) теплового реле. Загорается при срабатывании теплового реле, указывая на перегрузку двигателя.

* Принцип работы

+Сначала включим трехфазный автоматический выключатель. В нормальном состоянии переключатель находится в разомкнутом состоянии, а цепь управления разомкнута.

+ Когда мы переводим переключатель в замкнутое состояние, цепь управления замыкается. В это время через катушку контактора К будет протекать ток. Катушка контактора становится электромагнитом, который притягивает к себе подвижные контакты, изменяя состояние контакта К с разомкнутого на замкнутое.

Когда контакт К замкнут, цепь питания будет замкнута, поэтому на двигатель подается трехфазное питание, и двигатель начинает работать.

+ Когда мы поворачиваем переключатель в нормально разомкнутое положение, катушка контактора теряет питание. Благодаря усилию внутренней пружины контакт возвращается в исходное положение. Контакт К из замкнутого состояния становится разомкнутым, поэтому двигатель теряет мощность и перестанет вращаться.

2. В схеме используются две кнопки

– Схема подключения

+ 2-позиционный переключатель заменен на нормально разомкнутую кнопку Пуск последовательно с нормально замкнутой кнопкой Стоп.

+ Вспомогательный контакт К подключается параллельно кнопке Пуск для замены этой кнопки после ее возврата в исходное состояние.

Схема подключения контактора стоп-старт с использованием двух кнопок

– Принцип:

+ При нажатии кнопки Пуск цепь управления замыкается и на контактор подается напряжение. Главный контакт и вспомогательный контакт контактора К замыкаются. На двигатель подается трехфазное питание, и он начинает вращаться.

+ После отпускания кнопки «Старт» для возврата в разомкнутое состояние, ток протекает через вспомогательный контакт К, через катушку К.

+ При нажатии на кнопку «Стоп» цепь управления разомкнута. Таким образом, контактор теряет мощность, в результате чего двигатель теряет связь с трехфазным напряжением.

+ При перегрузке двигателя ток через тепловое реле превышает номинальный ток. Биметаллическая полоска внутри теплового реле нагревается, изменяя состояние контактов.

+ Контакт ORL (95 96) переключается с нормально замкнутого на нормально разомкнутый, поэтому катушка контактора K больше не находится под напряжением. При этом контакт ORL (97 98) замыкается, горит индикатор Error.

Смотрите видео о схеме включения контактора с помощью двух кнопок – Galco TV

3. Цепь управления в двух положениях

Цепи управления двигателем в двух местах могут располагать контроллеры в двух разных местах. Двигатель может управлять запуском и остановкой в ​​обоих положениях.

– Схема подключения

+ Использование двух нормально разомкнутых кнопок: Пуск1, Пуск2, соединенных параллельно друг другу и параллельно вспомогательному контакту К.
