Соединительные клеммы WAGO: как правильно пользоваться +ВИДЕО

Качественное соединение проводов — залог безопасности вашей и вашей семьи. Еще это гарантия стабильной работы оборудования. Но обеспечить надежное соединение надо уметь. Один из самых простых и надежных способов — соединительная клемма WAGO (Ваго). Это небольшие соединители для проводов, при помощи которых легко можно сращивать провода, соединять мягкие и жесткие жилы, разные металлы.

Содержание статьи

• 1 Насколько они надежны
• 2 Общие моменты: как правильно работать с клеммами WAGO
• 3 Достоинства и недостатки
• 4 Для подключения светильников
  • 4.1 224 серия
  • 4.2 294 серия
• 5  Для распределительных или монтажных коробок
  • 5.1 Клеммники WAGO 222 серии
  • 5.2 221 серия — улучшенная универсальная
  • 5.3 Самозажимные WAGO 773 и 2273 серии — для неразъемных соединений
• 6 Сервисная клемма

Насколько они надежны

Со времени появления клемм WAGO на рынке, постоянно ведутся споры — хороши они или нет. Те мастера что против, говорят, что слишком маленькая площадь контакта, со временем пружины станут слабее, контакт будет еще хуже. Площадь контакта и правда небольшая. Но соединительная клемма WAGO была придумана в Германии, где самые жесткие стандарты в Европе по строительству. Исходя из этого, можно использовать эти соединители согласно области применения.

Проходные клеммы WAGO — быстро и надежно соединяют провода

Второй момент: эти клеммы используются для монтажа проводки по всему миру, включая США. Как там обстоит дело с судебной системой все знают: подать в суд могут за что угодно. Если бы продукция была некачественной и ненадежной, компании предъявили бы кучу исков и она бы давно разорилась. В общем, умозрительные заключения вряд ли стоит принимать во внимание. А практика показывает, что клеммники WAGO удобны и надежны. Только надо соблюдать правила их использования.

Есть только один момент, за которым надо следить. Алюминий и медь окисляются, а от этого соединение деградирует, ухудшается контакт, оно начинает греться. С этим пока бороться в полной мере не научились. Поэтому при использовании клеммников любого типа, и WAGO в том числе, необходимо периодически осматривать соединения. Если заметили сильное потемнение, соединение надо обновить. Тогда никаких проблем не будет.

Общие моменты: как правильно работать с клеммами WAGO

В сети есть не один ролик, где показывают сгоревшие или расплавленные соединительные колодки WAGO. Но есть и тысячи других соединений, которые эксплуатируются годами и ничего с ними не случается. Все дело в соблюдении правил, которыми просто нельзя пренебрегать.

В общем, это все основные правила. Не так они и сложны. И еще один момент: не стоит использовать провода меньшего сечения чем того требует нагрузка. Да, медь дорога, но электрика — не то место, где стоит экономить.

Достоинства и недостатки

Достоинства клеммников WAGO — в быстроте монтажа, понятной и простой последовательности действий, надежности соединений. Времени на соединение уходит минимум, а результат предсказуем и стабилен. Ведь конструкция разработана так, чтобы влияние человеческой ошибки было минимальным. Последние модели делают с использованием прозрачного пластика — это дополнительный плюс. На стадии монтажа можно проследить за тем, правильно ли зачищен проводник, вставлен ли он до упора. Во время эксплуатации через прозрачный пластик можно оценить состояние контакта. Если медь или алюминий сильно потемнели или место контакта почернело — пора обновить соединение.

Это 773 серия — в корпусе из прозрачного пластика

Недостатки у клеммных соединителей Ваго тоже есть. Первый — медь и алюминий в месте соединения окисляются, в результате ухудшается контакт. Хуже контакт — больше нагрев. Чем выше температура, тем быстрее идет окисление. Но это характерно и для винтовых клеммных колодок. Так что это — никак не новость. Плюс в том, что легко можно проверить состояние контакта и, при необходимости, перезаделать его. В общем, при использовании клеммных колодок любого типа необходимо периодически проводить осмотр.

Второй минус — это цена на клеммники Ваго. Стоят оригинальные изделия немало, но покупать более дешевые аналоги не стоит. Это кстати, еще один минус — большое количество подделок. Хоть они и очень похожи внешне, параметры у них намного хуже, так что лучше не рисковать.

В видео ниже рассказано, как отличить оригинальные клеммники WAGO от китайской подделки.

Для подключения светильников

Самостоятельное подключение люстры или любого другого светильника далеко не самая сложная вещь. Самое сложное — разобраться в проводах, что торчат на потолке или из стены, но тут в помощь мультиметр. Если рожков больше чем клавиш, надо еще сгруппировать их. Это тоже не слишком сложно. А вот соединить провода под потолком — то еще удовольствие. Быстрее и проще все происходит с использованием клеммников WAGO для подключения светильников. Они есть двух серий — 224 и 294. Серия 224 предназначена для соединения одиночных проводов, серия 294 позволяет соединять до восьми проводников.

Подключать люстру удобнее всего с Ваго

224 серия

Соединительная клемма Wago 224 серии разработана специально для подключения люстр, бра, прожекторов и других осветительных устройств. Их еще могут называть «люстровые зажимы» или как-то так. Удобная штука для быстрого и простого подключения. Рассчитаны на работу в сети переменного тока частотой 50 Гц с напряжением до 400 В. Номинальный ток при подключении проводов диаметром 2,5 мм²:

• медных- 24 А,
• алюминиевых — 16 А.

Так внешне выглядят пружинные клеммы Ваго для подключения люстры

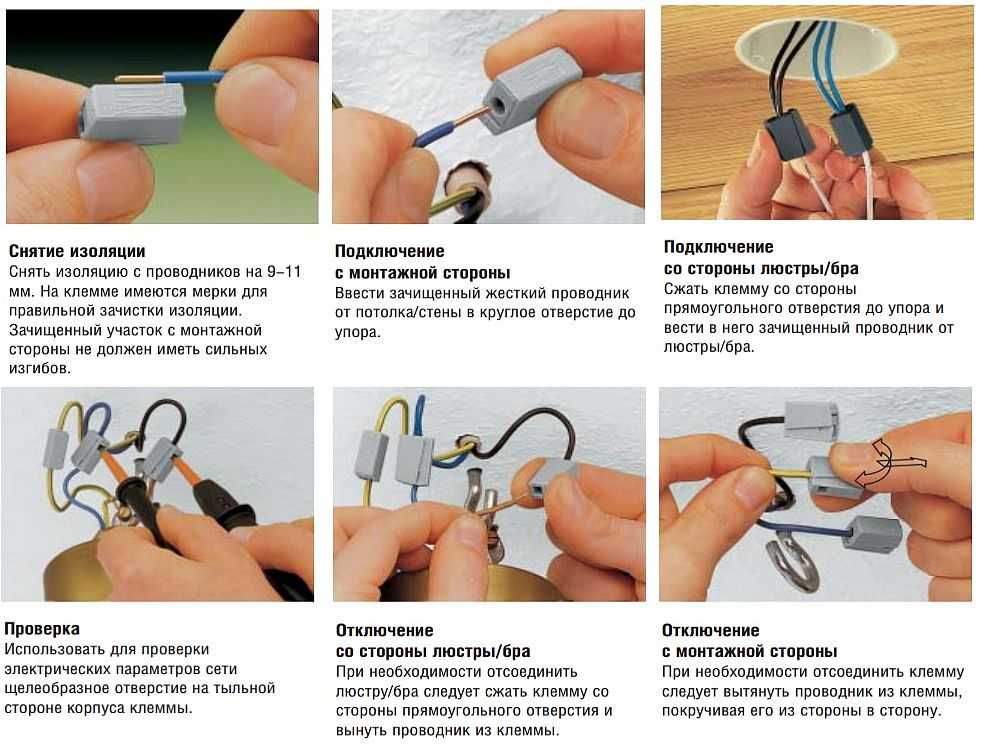

Клеммники WAGO 224 серии сделаны на основе плоско-пружинной контактной пластины. То есть, контакт обеих проводов происходит через одну полосу металла, которая зажимает оба проводника.

Для подключения силового кабеля надо его только зачистить на указанную длину. Рекомендуемая длинна оголенного проводника — 10 мм. На корпусе есть метка, по которой можно проконтролировать насколько точно вы справились с задачей. После этого провод вставляют в соответствующее гнездо. Зажим происходит автоматически. Клеммные зажимы 224 серии со стороны подключения силового кабеля могут быть с пастой или без. Паста снимает окислы с поверхности проводника, что обеспечивает хороший контакт. Это необходимо, если провода зачищались давно и они слишком короткие чтобы их обрезать и еще раз снять изоляцию.

Люстровые клеммники WAGO — 224 серия

Со стороны светильника можно подключать провода любого типа: моножилу, многожильный жесткий или мягкий. С этой стороны для подключения провода необходимо нажать на выступающую часть корпуса. Откроется окошко прямоугольной формы достаточно большое по размеру, чтобы можно было без проблем ввести многожильный провод. Зачищенный (тоже на 10 мм) провод вводим до упора, отпускаем «кнопку». Соединение готово.

Чем хороши клеммные зажимы WAGO 224, так это тем, что при их помощи без проблем можно соединять медные и алюминиевые провода. У них нет непосредственного контакта, так что электролиза и разрушения проводников не будет.

294 серия

Эта серия позиционируется тоже для подключения осветительного оборудования. Эти клеммные зажимы также могут работать в сети переменного тока напряжением до 500 В. Максимальный ток при подключении медных проводов 2,5 мм² — 24 А, аналогичного алюминиевого провода — 16 А. От описанной выше серии отличается тем, что все провода подключаются к разъемам, смонтированным в одном корпусе. Клеммники 294 серии могут иметь от двух до семи входов. Есть варианты с клеммой для подключения заземления, есть без.

Клеммовый зажим WAGO для подключения осветительной техники 294 серии

Все контактные группы подписаны, что не позволит запутаться. С той стороны, где подключаются провода от люстры/бра имеются отверстия, через которые щупом можно проверить наличие напряжения на контакте/проводе. Клеммы 294 серии могут закрепляться на стене при помощи самореза — для этого на корпусе есть специальная металлическая ножка с отверстием под саморез. Второй вариант установки — специальная защелка.

Внутри находится хромоникелевая (CrNi) пружина, которая обеспечивает должный контакт. Со стороны линии (подключаются провода с потолка или из стены) зажим самозажимной. С этой стороны стоит пружина, которую отжать может только достаточно жесткий проводник. Это моножила или маложильный жесткий провод. Диаметр подключаемых с этой стороны проводников — от 1 мм² до 2,5 мм² (маложильный рекомендован до 2,0 мм²). Обратите внимание, что это соединение не является разъемным. При желании провод можно вытащить, но его надо будет снова зачистить и использовать новый клеммник.

При помощи клеммников Вага подключить люстру не проблема

От люстры, бра или другого осветительного прибора подключать можно любые провода. Тут, как и в 224 серии, есть подпружиненная кнопка — фирменный соединительWINSTA^® Linect^®. При нажатии на которую открывается окошко, в которое и вставляется проводник. Диаметр проводов с этой стороны — от 0,75 до 2,5 мм². Это соединение хорошо тем, что провод можно легко вынуть — нажать на кнопку и достать проводник. Повторное соединение будет ничуть не хуже по параметрам.

 Для распределительных или монтажных коробок

Любые соединения проводов должны быть обслуживаемыми. При разведении электропроводки все соединения делают в распределительных коробках. Для этих целей есть четыре серии Ваго.

В распаечных коробках

Клеммники WAGO 222 серии

Одна из самых известных и популярных серий клеммных зажимов Ваго — 222. Считается универсальным зажимом, так как может соединять 2, 3 и 5 проводов. Подходит для соединения одножильных и жестких многожильных проводов с площадью сечения от 0,08 до 2,5 мм², с мягкими жилами сечение может быть до 4 мм². Как и все остальные, может использоваться для сети переменного тока напряжением не выше 400 В.  Токовые нагрузки — при максимальном сечении проводников в 2,5 мм² — 24 А (медь) при сечении 4 мм² — 32 А.

Клеммовый зажим WAGO 222

Используется пружинный зажим Ваго вместо скрутки. С его помощью можно подключать любые устройства и оборудование. Соединять провода при помощи WAGO 222 очень просто. Контакты снабжены флажковыми фиксаторами. Они легко поднимаются и опускаются. Благодаря этому можно легко собирать/реконструировать сеть, разбирать уже существующие соединения для проверки, измерений и т.д. Для удобного обслуживания в верхней части корпуса есть прямоугольное отверстие для щупа измерительного прибора или отвертки-индикатора. Через него можно проверить наличие напряжение, определить фаза это или ноль.

Соединительная клемма WAGO 222 создана для удобного соединения проводов проводящих значительный ток (до 32 ампер)

Для соединения проводников зачищаем изоляцию, оголяя 8-10 мм провода. Поднимаем флажок, вставляем до упора проводник, зажимаем соединение, опуская флажок на место. Обратите внимание, что опускать флажок надо до упора, а для этого придется приложить определенные усилия. На этом все — соединение готово.

Как работать с WAGO 222

Соединительная клемма WAGO 222 серии подходит для соединения проводов разного диаметра или типа: одножильных с многожильными. Другими средствами этого добиться не слишком просто. Подходят только клеммные колодки. Также не возникает конфликта при соединении меди и алюминия, но для этого полость контакта заполняется специальной пастой.

Для фиксации при горизонтальном расположении проводов

Для монтажа в распределительном шкафу есть адаптер для установки на DIN-рейку. С ее помощью коннекторы можно прикрутить к любой вертикальной или горизонтальной поверхности. Для более аккуратного монтажа есть пластина разгрузки жгута.

Провода лучше закрепить

Одножильные или маложильные провода большого сечения плохо гнутся. Чтобы обезопасить соединение от расшатывания контакта, их закрепляют при помощи разгрузочной пластины. Ее использование не обязательно, но она повышает надежность, да и соединение выглядит аккуратнее.

221 серия — улучшенная универсальная

Некоторое время назад выпущена новая серия универсальных зажимов Ваго — 221. От описанной выше 222 серии, которой она и пришла на смену, отличается тем, что имеет меньшие габариты, более плоский корпус, часть передней панели стала прозрачной. Это все для удобства. Меньших размеров прямоугольный корпус проще укладывать в распределительной коробке, например.

Универсальные компактные клеммы WAGO серии 221 более удобны по сравнению с 222. Прозрачный корпус WAGO 221 позволяет визуально контролировать монтаж

Прозрачный пластик позволяет контролировать качество соединения — действительно ли провод зачищен на нужную длину и не окислился ли он. Изменилась и форма флажка — он стал более плоским и широким. Теперь его удобнее поддевать и проще нажимать.

Это характеристики «стандартного варианта» — до 4 мм2

Также появилась версия для более толстых проводников — сечением до 6 мм² (коды отличаются наличием шестерки во второй части 221-612 или 221-613). Они имеют более высокое номинальное напряжение — до 450 В, номинальный ток — до 41 А. Из других технических новшеств — более высокая рабочая температура — до +105°C.

Универсальные компактные клеммы WAGO серии 221 позволяют быстро, легко и безопасно соединять однопроволочные, многопроволочные и тонкопроволочные проводники сечением от 0,14 до 6 мм².

Самозажимные WAGO 773 и 2273 серии — для неразъемных соединений

Для быстрого и простого соединения нескольких проводов идеально подходит соединительная клемма WAGO 773 и 2273 серий. Внешне они отличаются мало, зато в технических параметрах есть существенная разница:

Соединительная клемма WAGO 773 серии рассчитана на провода большего сечения

• Сечение проводников:
  • 2273 — 0,5 мм — 2,5 мм²;
  • 773 есть в двух вариантах:
    • 1,5-4 мм²;
    • 2,5 — 6 мм².
• Номинальный ток:
  • 2273 — 24 А;
  • 773 зависит от исполнения:
    • 41 А для сечения 6 мм²;
    • 32 А для 4 мм².

Пружинные клеммы Ваго 2273 подходят для тонких проводов

Итак, разница между 773 и 2273 сериями в том, что 2273 предназначена для более тонких проводников — сечением не более 2,5 мм². Ее используют при монтаже осветительных сетей — в распределительных коробках. Клеммники Ваго 773, наоборот, работают с более мощными проводами, которыми подключаются мощные потребители (типа бойлера, электроплиты или духового шкафа). Поэтому путать данные серии нельзя.

Надежный контакт обеспечивается плоско-зажимной пружиной

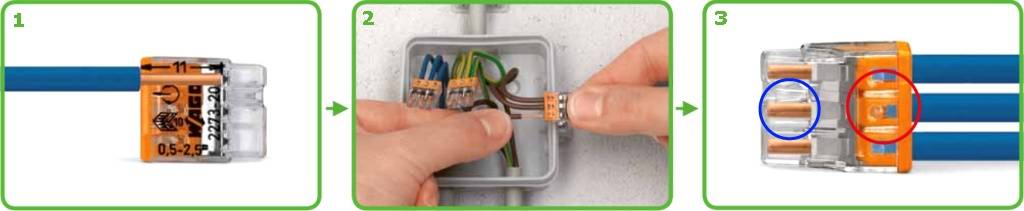

Соединять провода очень просто. Зачищенные проводники (оголенные жилы на 8-10 мм) до упора вставляются в гнезда. Все. Больше делать ничего не надо. Соединительная клемма WAGO надежно удерживает и фиксирует провода. Такой способ соединения удобен тем, что легко можно соединить провода разного диаметра. Например, сделать ответвление меньшего диаметра от общей магистрали.

Для того чтобы соединить даже всего три провода сечением 6 мм² при помощи скрутки — надо сильно постараться. Провода очень жесткие и добиться нормального контакта скруткой почти нереально, а в соединителях WAGO даже такие толстые провода имеют отличный контакт.

Сервисная клемма

Соединять многожильные провода — то еще удовольствие. Добиться нормального контакта сложно, так как проводки плохо гнутся. Срастить два провода можно при помощи сервисной клеммы WAGO (маркировка 224-201). Она состоит из двух одинаковых частей с кнопками. При нажатии на них открывается достаточно большое окошко, в которое вставляется зачищенный проводник. Когда кнопка отпускается, пружина прижимает провод к контактной площадке.

Сервисная клемма Ваго — для соединения многожильных проводов

Аналогичная операция проводится с другой стороны. При таком способе соединения контактная пластина имеет большую площадь соприкосновения с проводниками — зажимает множество проводков. Это действительно дает хорошие результаты.

Как пользоваться клеммниками ваги

0

Март 3, 2016

Советы электрику

kmposter

Электрики часто предстают перед проблемой правильного соединения проводников. В основном применяют так называемую «скрутку», а иногда и пайку нескольких проводов.

Чтобы не нагружать себя этим всем, сегодня стало возможно использовать для таких целей специальные устройства с винтовыми зажимами. Более подробно об этом можно узнать на сайте http://electric-tolk.ru/chto-luchshe-vybrat-skrutku-ili-klemmnik-dla-soedineniy-provodov/.

Что такое клеммники Wago

Клеммники — это специальные устройства, с помощью которых осуществляется соединение нескольких проводов вместе. Они устроены так, что вы легко можете закрепить все контакты, имея возможность повторного отсоединения для нужной корректировки размещения кабелей.

Работать с такими зажимами очень легко, это освобождает вас от применения других инструментов для создания соединения такого рода. Их можно использовать также для совмещения различных типов проводов (медь и алюминий, разное сечение кабеля).

Принципы работы с клеммниками

В основном, такие механизмы применяют для создания соединений в распределительных коробках или при подключении осветительных приборов. Также они используются для соединения одножильных и многожильных проводов.

Бывает несколько видов клеммников, которые предназначены для использования в конкретных местах, но в основном их можно разделить на:

• Одноразового использования. После помещения внутрь устройства невозможно вынуть проводник, если нужна какая-то корректировка. Они могут применяться как для крепления одножильного, так и многожильных проводов. Много таких устройств заполняется специальной пастой предотвращающей окисление металла в зажиме. Использовать данные механизмы очень легко. Вы просто зачищаете кабель и вставляете с отверстие зажима до упора, где происходит его фиксация.
• Извлечь из такой клеммы провод, в принципе, возможно, но вы при этом расшатаете сам механизм фиксации, что в последующем не гарантирует нужное качество крепления.
• Многоразовые. Крепление кабеля происходит с помощью специальных зажимов и это позволяет вытаскивать его в случае потребности.
• Чтобы поместить проводник в клемму, следует отжать специальный рычажок, всунуть в отверстие зачищенный провод и обратно зажать его рычагом.
• В таких устройствах существует насколько разъемов, которые имеют отдельные зажимы.

Клеммники Wago — это неплохая замена старых методов соединения проводов, но при их выборе следует обращать внимание на их технические характеристики и предназначение к использованию.

Смотрите также:

Чем отмыть монтажную пену http://euroelectrica.ru/chem-otmyit-montazhnuyu-penu/.

Интересное по теме: Какой инструмент нужен для ремонта квартиры?

Советы в статье «Как сделать станок » здесь.

Соединительные клеммы WAGO серии 2273:
