Начнем с общего определения. Кабельный тестер, в нашем случае – это прибор для проверки витой пары (с разъемами RJ45, RJ11, RJ22) и коаксиального кабеля на целостность, правильность установки коннекторов и наличие повреждений.

Приборы можно грубо разделить на классы исходя из их возможностей:

1. Тестеры для проверки правильности обжима витой пары и наличия повреждений

• Схема обжима витой пары (распиновка RJ45)
• Проверка целостности кабеля
• Наличие перепутанных пар, обрыва кабеля, короткого замыкания

2. Тестеры для определения ошибок монтажа с измерением длины кабеля (по емкости)

• Схема обжима витой пары (распиновка RJ45)
• Проверка целостности кабеля
• Наличие перепутанных пар, обрыва кабеля, короткого замыкания
• Измерение длины кабеля и расстояния до обрыва

3. Профессиональные тестеры для локализации повреждений с измерением длины кабеля (метод TDR)

• Схема обжима витой пары (распиновка RJ45)
• Проверка целостности кабеля
• Наличие перепутанных пар, обрыва кабеля, короткого замыкания
• Измерение длины кабеля и расстояния до обрыва
• Измерение расстояния до короткого замыкания

4. Сетевые тестеры

• Схема обжима витой пары (распиновка RJ45)
• Наличие ошибок монтажа и повреждений кабеля
• Измерение длины кабеля, расстояния до обрыва и короткого замыкания
• Идентификация протоколов CDP и LLDP
• Имя подключенного устройства и порта с описанием, имя VLAN, IP-адрес, информация о MAC
• Функция отправки запросов Ping, тестирование DHCP и DNS серверов
• Тестирование Power over Ethernet (PoE)

5. Квалификационные тестеры для подтверждения пропускной способности линии

• Схема обжима витой пары, наличие повреждений, расстояние до обрыва и короткого замыкания
• Подтверждение возможности Ethernet соединения поддерживать скорость до 1Gbit
• Измерение количества битовых ошибок BERT (Bit-Error-Rate-Test)
• Измерение задержки распространения сигнала по разным парам
• Отношение сигнал-шум (Signal-to-Noise Ratio)

6. Тестеры производительности сети

• Схема обжима проводов, наличие повреждений, расстояние до обрыва и короткого замыкания
• Использование набора тестов сети RFC-2544, RFC1242, Y.1564
• Захват и анализ трафика между сетевыми устройствами.

7. Сертифицирующие анализаторы

• Сертификация витой пары на категорию или класс
• Сертификация коаксиального кабеля
• Ссертификация оптического волокна

Часть 1. Тестеры для определения правильности обжима витой пары

Простые устройства, в свою очередь, можно поделить на несколько групп, чтоб объяснить различие цен:

А) Базовые кабельные тестеры
Б) Продвинутые кабельные тестеры
В) Многофункциональные тестеры кабельных линий
Г) Профессиональные кабельные тестеры с цифровым экраном

Рис.1.1	Рис. 1.2
Рис 2.1 Crossover (до 100 Мбит/с, ПК-ПК)	Рис 2.2 Crossover (до 1000 Мбит/с)

А) Базовые кабельные тестеры для определения повреждений

Состоят из двух частей, самого тестера и удаленного устройства для установки на обратном конце линии. Светодиоды для отображения информации могут находится на двух или на одной части. Принцип работы очень напоминает батарейку и лампочку: подается напряжение – лампочка горит. Соответственно вывод — мы подали напряжение на нужный проводник, и он цел.

Начальный уровень тестирования позволяет ответить на вопрос правильно ли установлен модульный разъем RJ45 (RJ11/12, Coax) при прямой схеме опрессовки (рис. 1.1 и 1.2), а вот корректно проверить перекрёстный кабель Crossover (рис. 2.1 и 2.2) уже вряд ли получится. Такие устройства, могут даже не иметь отдельного светодиода для каждого проводника, а отображать результат по парам. Здесь все просто, горит зеленым – значит все хорошо, по крайней мере электрическая целостность присутствует, сигнал проходит. При обнаружении любого отступления от правильной схемы обжима, обрыве, или коротком замыкании показывает проблему. Нормально определить тип неисправности не возможно. При подключении в линию с напряжением (даже небольшим) тестер сгорает с большой вероятностью.

Сфера использования простейших кабельных тестеров – проверка кабеля на целостность и тестирование самостоятельно изготовленных патч-кордов. Применять их в корпоративных целях можно, только следует осознавать, что Вы не получите ответы на все возможные вопросы. Разве что задачи совсем простые, линии гарантировано обесточены и очень важна низкая цена.

Примеры базовых тестеров кабеля:

JIC-MCT-468

Jonard

PT-70025

DataShark

256551/20TH

Hobbes

HB-E-400

Hobbes

HB-E-551

Hobbes

HB-E-650

Hobbes

Возможности простого кабельного тестера (для большинства моделей):

• Разъемы: в основном RJ45, также возможны RJ11 и BNC (Coax)
• Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
• Определение обрыва кабеля или пар
• Определение ошибок монтажа и наличия короткого замыкания
• Тестирование целостности экрана кабеля

Преимущества дешевых тестеров витой пары:

1. Цена, других плюсов перед более продвинутыми моделями нет.

Недостатки простейших кабель тестеров:

1. Не измеряют длину линии, растояния до обрыва и короткого замыкания
2. Сгорают при подключении к активной линии так как нет защиты по напряжению
3. Не возможно определить обрыв кабеля без удаленного идентификатора
4. Не всегда можно понять с каким типом повреждения имеем дело
5. Часто выдают «повреждение» на кабеле типа Crossover
6. Нет автоматического отключения, что может привести к полному разряду батарей
7. Нет индикатора низкого заряда, что может привести к не правильному результату на севших батареях
8. Нет встроенного генератора для идентификации кабеля
9. Нет поддержки нескольких номерных удаленных идентификаторов сразу

Посмотрите видео работы простого LAN тестера для понимания принципа его работы:

Б) Продвинутые кабельные тестеры для определения повреждений

Нет определенных функций, наличие которых, может присвоить прибору статус «продвинутого», ведь это все условно. Тем не менее, попробуем выделить отличия. Более функциональные кабельные тестеры могут определять схему обжима RJ45, наличие и тип повреждения, уверено показывать какие именно проводники перепутаны, оборваны, или замкнуты, распознавать кабель типа cross-over. Очень важная особенность — возможность отображать ошибку монтажа типа «расщепленная пара«, которая не воспринимается простейшими тестерами за повреждение.

В продвинутых приборах бывает встроен тональный генератор, который совместно с индуктивным щупом позволит идентифицировать нужный кабель, или порт коммутатора. Хорошие тестеры могут иметь возможность отправлять специальный сигнал для активации мигания светодиода порта коммутатора, что позволяет быстро его найти. Также, многие модели поддерживают удаленные номерные идентификаторы для быстрого поиска и маркировки розеток и портов СКС (установив идентификатор на одну сторону кабеля и подключив тестер с другой — можно увидеть его номер. Тем самым мы быстро найдем нужную розетку пользователя или порт патч-панели и наведем порядок в немаркированных линиях).

Примеры продвинутых тестеров кабеля:

HB-256652A-IDT

Hobbes

HB-256553

Hobbes

FL-MT-8200-49A

Fluke Networks

HB-256777

Hobbes

256555-R

Hobbes

HB-256653T

Hobbes

Возможности продвинутого кабельного тестера (для большинства моделей):

• Разъемы: в основном RJ45, также возможны RJ11 и BNC (Coax)
• Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
• Определение обрыва кабеля или пар
• Определение ошибок монтажа, типа повреждения и наличия короткого замыкания
• Тестирование целостности экрана кабеля
• Возможно наличие тонального генератора для идентификации кабеля
• Возможна поддержка нескольких удаленных номерных идентификаторов

Преимущества продвинутых тестеров витой пары:

1. Улучшеная интерпритация типа повреждения кабеля
2. Генератор для трассировки и отбора кабеля (требуется индуктивный щуп)
3. Быстрый поиск нужных портов благодаря нескольким удаленным идентификаторам

Недостатки продвинутых кабель тестеров:

1. Не измеряют длину линии, растояния до обрыва и короткого замыкания
2. Сгорают при подключении к активной линии так как нет защиты по напряжению
3. Не возможно определить обрыв кабеля без удаленного идентификатора
4. Нет автоматического отключения, что может привести к полному разряду батарей
5. Нет индикатора низкого заряда, что может привести к не правильному результату на севших батареях

Посмотрите видео работы продвинутого LAN тестера для понимания принципа его работы:

В) Многофункциональные тестеры кабельных линий

Существуют приборы, которые тяжело назвать исключительно кабельными тестерами из-за их многофункциональности, или конструктивных особенностей. Таких не очень много, но выделим их в отдельную категорию для наглядности. Первый тип не стандартного тестера — прибор объединяющий функции тестового набора (генератора и щупа) и проверочного устройства для витой пары. Стоит упомянуть, что именно в таких типах тестовых приборов бывает встроен цифровой тональный генератор, который позволяет подавать сигнал и идентифицировать активный кабель (по которому передается Ethernet). Стандартный аналоговый сигнал не будет слышен из-за сильного «шума». Второй, уникальный тип устройств — это так называемый «комбайн» из обжимки и LAN тестера.

Примеры многофункциональных тестеров кабеля:

JIC-TETP-901

Jonard

FL-MT-8200-60-KIT

Fluke Networks

HB-256713D

Hobbes

HB-HTC-0022

Hobbes

Посмотрите видео работы многофункционального тестера для понимания принципа его работы:

Г) Профессиональные кабельные тестеры для определения повреждений с цифровым экраном

Какой бы не был хороший светодиодный LAN тестер он всегда будет уступать профессиональному прибору с LCD экраном (субъективное мнение автора). Не во всем, конечно, а в принципе. Практика показывает, что, если уважающий себя производитель, установил в тестер экран, он также оснащает его многими дополнительными функциями. Думаю, что это связано с ценой самого LCD, которая значительно превышает стоимость большинства других возможностей. «Тратиться так тратиться, как говорится». Главное отличие — удобство. На дисплее можно быстро увидеть результат тестирования, а не ждать пока промигают все лампочки простого тестера. Если витая пара обжата правильно, мы видим однозначное утверждение что все хорошо, например, иконку «Pass», и даже не всматриваясь в детали, будем уверены что все в порядке.  В случае наличия ошибки монтажа, мы увидим однозначную интерпретацию ее типа и примем решение по устранению. Профессиональные кабельные тестеры имеют защиту от входного напряжения, обычно до 50 — 60 Вольт, что не даст им сгореть при подключении к телефонной линии. Если вы забудете выключить прибор — он отключится сам, экономя ресурс батарей. Корпус часто прорезинен и защищен. Модельный ряд таких устройств не богат, хорошего по не многу 🙂

Примеры профессиональных тестеров кабеля c LCD экраном:

NETcat Micro
Greenlee

Пример подачи информации о состоянии кабельной линии:

Возможности кабельного тестера для определения повреждений с LCD экраном:

• Цифровой LCD экран
• Разъемы: RJ45, RJ11 и BNC (Coax) для кабелей передачи данных, голоса и видео
• Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
• Определение обрыва кабеля, короткого замыкания, перепутанных и расщепленных пар
• Генератор тонального сигнала для прозвонки кабеля
• Работа с несколькими удаленными идентификаторами (модель Softing CableMaster 400)
• Защита портов от входящего напряжения

Преимущества тестеров витой пары с цифровым LCD экраном:

1. Понятное отображение результата измерений в виде «прошел / не прошел» (Pass/Fail)
2. Быстрая и однозначная интерпретация типа повреждения
3. Генератор для трассировки и отбора кабеля (требуется индуктивный щуп)
4. Быстрый поиск нужных портов благодаря нескольким удаленным идентификаторам
5. Защита портов от напряжения
6. Защищенный корпус
7. Индикатор низкого заряда батарей
8. Автоматическое отключение питания

Недостатки данных LAN тестеров с LCD экраном:

1. Не измеряют длину линии, растояния до обрыва и короткого замыкания
2. Не возможно определить обрыв кабеля без удаленного идентификатора

Посмотрите видео работы профессионального тестера для понимания принципа его работы:

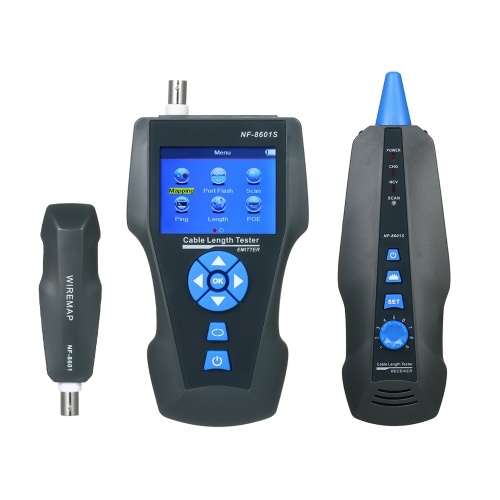

Часть 2. Тестеры для определения ошибок монтажа с измерением длины кабеля (по емкости)

Хорошо когда в арсенале технического специалиста есть тестер витой пары, который показывает распиновку RJ45. Им можно проверить правильность установки разъемов сразу после оппресовки, убедится что проводники разведены по нужной схеме, проверить целостность кабеля, удостоверится в отсутствии обрыва и короткого замыкания. В двойне хорошо, если нет никаких проблем и соединение «поднялось». Но, что делать если неисправность все же обнаружилась, или вы пришли на неизвестную линию с целью ее восстановительного ремонта, или после перестановки мебели, бурения стен, вбивания дюбелей и пр. соединение пропало? Обычный кабельный тестер, который так хорошо указывал нам на наличие неисправностей, уже не так замечателен для их локализации. Для поиска проблемы в кабеле, лучше использовать приборы с возможностью измерять длину. Более простые виды этих устройств осуществляют замер длины каждой пары проводов, основываясь на их емкости. По сути, они измеряют не длину, а именно емкость, однако, пользуясь тем, что эта величина почти постоянная для определенного типа витой пары, они сами вычисляют зависимость и выдают нам результат в метрах. Если прибор сильно обманывает с длиной, можно просто подстроить значение удельной емкости в меню. Обратите внимание, что тестер производит изимерение каждой пары, а не кабеля в общем. Даже у самого точного устройства, длины пар одного и того же кабеля будут отличаться. Это связано с разным шагом скрутки проводников, который делается для уменьшения переходных взаимных влияний при передаче данных.

Тестером мы сможем измерить общую длину проложеной линии или кабеля витой пары UTP, FTP, STP (CAT7, 6A, 5e, 5, 3) в бухте, понять на какой стороне не дожат коннектор (расстояние до нарушения целостности будет равняться длине кабеля или нулю метров) и на каком именно расстоянии произошел обрыв, если это случилось посередине линии. Точность будет достаточно высокой. В качестве примера: производитель Softing заявляет ± 3% плюс ± 30 см. для CableMaster 500. Это значит, что на 100 метрах ошибка составит не более 3,3 метра. Кто-то сразу скажет, что это много, и для точного поиска места обрыва в стене требуется знать точку плюс минус пару сантиметров. И будет отчасти прав. Вот только, даже имея нулевую погрешность, как отмерить, например, 73 метра кабеля от точки подключения к LAN тестеру? Учитывая что провод, в основном, спрятан, имеет повороты, изгибы, оставленные запасы и т.д. Да никак. Примерно увидев расстояние до обрыва линии, Вы определите комнату, коридор, стену, или канал где теоретически ожидается обрыв. Далее произведете визуальный осмотр, а если это не поможет, подадите в линию тональный сигнал от встроенного генератора. Потом, используя индуктивный щуп антенну, осуществляете трассировку кабеля и по разности уровня принимаемого сигнала — найдете нарушение целостности. Для получения хорошего результата придется немного попрактиковаться.

В общем, кабель-тестеры с измерением длины кабеля, позволяют найти практически любое повреждение кабеля или ошибку монтажа. Трудность возникнет только при локализации места короткого замыкания. Из-за емкостного метода тестирования — это сделать не возможно, так как емкость может быть измерена только на разомкнутых проводниках. Зато цена ниже :).

Примеры тестеров для измерения длины кабеля (по емкости):

CableMaster 500
Softing

Возможности кабельного тестера с измерением длины кабеля (по емкости):

• Цифровой LCD экран
• Разъемы: RJ45, RJ11 и BNC (Coax) для кабелей передачи данных, голоса и видео
• Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
• Определение обрыва кабеля, короткого замыкания, перепутанных и расщепленных пар
• Измерение расстояния до обрыва кабеля
• Генератор тонального сигнала для прозвонки кабеля
• Работа с несколькими удаленными идентификаторами
• Защита портов от напряжения

Преимущества тестера витой пары с измерением длины кабеля (по емкости):

1. Возможность обнаружить и локализовать обрыв кабеля
2. Очень понятное отображение результата измерений в виде «прошел / не прошел» (Pass/Fail)
3. Быстрая и однозначная интерпретация типа повреждения
4. Генератор для трассировки и отбора кабеля (требуется индуктивный щуп)
5. Быстрый поиск нужных портов благодаря нескольким удаленным идентификаторам
6. Защита от входного напряжения
7. Защищенный корпус
8. Индикатор низкого заряда батарей
9. Автоматическое отключение питания

Недостатки LAN тестера с измерением длины кабеля (по емкости):

1. Не измеряет растояние до короткого замыкания

Часть 3. Профессиональные тестеры для локализации повреждений с измерением длины кабеля (метод TDR)

Этот раздел посвящён профессиональным кабель-тестерам с технологией рефлектометрии, которые многие уже используют, а ещё большее количество специалистов пока только хотят. Такие тестеры облегчают рабочие будни, помогают найти любое повреждение кабеля и даже измеряют расстояние до короткого замыкания (некоторые модели отображают только конец кабеля где это произошло). Правда, полнофункциональный прибор достойного производителя стоит немало. Для сравнения, простые устройства тестирующие витую пару, о которых мы говорили в самом начале, обойдутся примерно в 30 — 50 USD, а вот профессиональные «потянут» на 400 -800 USD. Почему же такая разница и за что мы платим деньги? Стоимость оправдана широкими возможностями оборудования. А вот необходимость обладать этими возможностями зависит только от поставленных задач. Для простой проверки патч-кордов профессиональные тестеры будут хороши, но излишни.

Рассмотрим возможности кабельных тестеров для измерения длина кабеля и расстояния до короткого замыкания (TDR) на примере двух приборов. Softing CableMaster 600 и Greenlee NetCat Pro NC-500. Они могут проверять витую пару всех категорий с разъемом RJ45, телефонные и коаксиальные кабели.

Сразу обращаешь внимание на комфорт просмотра результатов проверки. Все пары наглядно отображаются на одном экране, и мы можем быстро убедится что всё хорошо, а если нет — быстро установить причину.



Несколько слов о том как именно измеряется длина кабеля. Измерение проводится с одной стороны линии, удаленный идентификатор не обязателен, что очень удобно если работать одному. Тестер отправляет в линию импульс, который отражается от конца кабеля и возвращается назад в прибор. Автоматически вычисляется время прохождения сигнала в одну сторону. Далее нам остается только указать прибору скорость распространения импульса и он легко рассчитает длину по простой формуле L = V * T (где L — расстояние, V — скорость импульса, T — время). Практически во всех приборах, скорость импульса обозначается как NVP (Nominal Velocity of Propagation), или VOP (Velocity of Propagation). Эта величина зависит от категории витой пары и сечения проводника, соответственно может немного отличатся у похожих кабелей разных производителей. Идеальный способ узнать NVP — это рассчитать его. Возьмите отрезок витой пары известной длины, но не менее 30 м, для лучшего результата. Измерьте его длину тестером. Если прибор показал неправильную длину кабеля, подстраивайте NVP и повторяйте замер пока, определяемая прибором длина, не будет соответствовать действительности. В итоге, Вы определите скорость импульса для конкретного типа кабеля. Подробнее о том что такое NVP и как его определить можете прочитать в Статье. А для тех кому читать лень, скажу, что в тестере Greenlee NC-500 есть встроенная редактируемая таблица с этими коэфициентами, а у Softing CableMaster 600 она напечатана прямо на крышке батарейного отсека. Устройств, которые сами понимают какой кабель к ним подключили, не бывает.

Примеры тестеров с измерением длины кабеля и локализацией короткого замыкания:

Продолжение скоро будет . ..

Автор: Влад Кольцов

Please enable JavaScript to view the comments
powered by Disqus.

Кабельный тестер | это… Что такое Кабельный тестер?

Кабельный тестер, тестер витой пары — устройство, обычно состоящее из двух частей, проверяющее состояние кабеля или кабельной линии. Некоторые приборы позволяют проводить измерения характеристик кабеля или кабельной линии. На данный момент существует три класса приборов: для базовой проверки кабеля, для квалификации кабельной системы, для сертификации кабельной системы.

По типу кабеля

• Тестер для витой пары, коаксиального кабеля и телефонных кабелей. Обычно такие устройства делаются достаточно универсальными и позволяют проверять различные типы кабелей электрической связи.
• Тестер для оптических кабелей

По выдаваемым результатам

Наиболее важные параметры, измеряемые при тестировании кабеля следующие — длина, схема разводки проводников, затухание, перекрестные наводки на ближнем конце кабеля (NEXT), сопротивление по шлейфу по постоянному току (для медных) и возвратные потери (Return loss).

Определение исправности

Простейший кабельный тестер со светодиодной индикацией

По сути, кабельный тестер этого типа показывает только минимальное соответствие характеристик канала связи заложенным в него требованиям. Этот тип кабельного тестера служит для повышения эффективности монтажа проводки и оперативного обнаружения неисправностей.

• Простейшие тестеры со светодиодной индикацией. Их функциональные возможности оставляют желать лучшего, например, они не в состоянии измерить расстояние до неисправности или выявить такую ошибку как расщепленные пары («распарка» в жаргоне телефонистов). Основная задача тестеров данного типа — проверить правильность соединения проводников и определить наличие каких-либо механических повреждений — обрывы и/или замыкания. Для оптических линий связи такие тестеры обычно не выпускаются.
• Тестеры с расширенными возможностями имеют встроенные генераторы тонального сигнала и могут выявлять расщеплённые пары.
• Типичный современный тестер с ЖК-дисплеем (например, Microscanner) имеет возможность выявить все ошибки в схеме разводки (включая расщеплённые пары), определить длину кабеля, расстояние как до обрыва, так и до замыкания контактов и, кроме этого, определить тип розетки на стене (телефонная или сетевая).

Измерение характеристик

Кабельный тестер и анализатор с ЖК индикатором

Квалифицирующие тестеры — основоположником приборов данного класса была компания Fluke Networks (тестер CableIQ).

Квалификация позволяет определить способность существующей кабельной системы поддерживать более высокие скорости. Все приборы данного класса имеют возможность определять и показывать, такие параметры, как NEXT, Return Loss, Затухание в кабеле. Таким образом, кроме функциональных возможностей первого класса приборов (тестеров для проверки кабеля) они могут делать существенно больше. Эти приборы полезны IT’шникам, которым покупать сертифицирующий кабельный анализатор дорого, а обычного тестера уже мало.

На данный момент в России на рынке квалифицирующих кабельных тестеров представлено несколько производителей: Fluke Networks, JDSU, Ideal Industries.

Сертификация линии связи

Первый кабельный анализатор появился на свет в 1993 году и был создан американской компанией Microtest (в 2001 куплена компанией Fluke Networks).

Основная задача данных приборов — это проверка кабельной системы на соответствие международным стандартам. Этап сертификации является неотъемлемым при построении структурированной кабельной системы. Отраслевые стандарты организаций ISO и TIA определяют классы или категории кабеля. Кабельный тестер для сертификации выполняет полное тестирование кабеля и выводит на экран частотные зависимости разных параметров, требуемых ISO или TIA. Специалисты могут почерпнуть много полезной информации из этих графиков и даже улучшить состояние кабеля. Кто не относится к данной группе людей, может ориентироваться на общий результат теста — Pass (Все тесты пройдены и кабель в отличном состоянии) или Fail (есть проблемы).

Кроме того, такой прибор обычно имеет возможность распечатать результаты измерений в стандартизированном виде, и в дальнейшем эта распечатка используется при утверждении ввода линии связи в эксплуатацию в соответствии с законодательством.

Данный тип тестирования является универсальным с точки зрения пользователя, так как он не привязан к какой-либо сетевой технологии.

Обработка результатов

Например, кабель категории 6, может выполнять передачу данных на скоростях от 10 Мбит/сек до 10 Гбит/сек. А кабель категории 5е может работать на скоростях от 10 Мбит/сек до 1 Гбит/сек.

Если тест не проходит и получен результат Fail, то сертифицирующий кабельный тестер должен обладать диагностикой. Это функция позволяет понять, не вникая в частотные зависимости, в чем проблема — в самом кабеле или неправильно установленных разъемах. Диагностика должна быть и по NEXT и по Return Loss.

Ссылки

• Применяем кабельный анализатор Видеоинструкции
• Локализация дефектов в кабеле Цикл статей

Как пользоваться кабельным тестером

Кабельные тестеры

проверяют электрические соединения в сигнальном кабеле, подтверждая правильность разводки между концами кабеля. В случае обрыва соединения кабельный тестер Hosa CBT-500 точно сообщит вам, где находится это соединение, что может иметь простое решение, такое как повторная пайка одной точки контакта, что избавит вас от необходимости выбрасывать совершенно хороший, пригодный для восстановления аудиокабель. . Диагностика этих проблем может помочь избавить вас от головной боли в долгосрочной перспективе. Всегда проверяйте свои кабели перед концертом, что можно сделать быстро и легко с помощью Hosa CBT-500.

Как проверить аудиокабель

1. Поверните ручку в положение 1
2. Вставьте один разъем в соответствующий разъем на левой стороне тестера
3. Вставьте другой разъем в соответствующий разъем на правой стороне тестера
4. Поверните ручку в каждое положение, чтобы проверить проводку каждого контакта

Альтернативный тест целостности цепи

Для проверки любого электронного соединения должен присутствовать полный контур. Дополнительные тестеры непрерывности позволяют проверить любой контакт и точку контакта, чтобы замкнуть цепь. Они позволяют проверить возможность подключения любой цепи, а не только аудиокабелей. Чтобы использовать тестеры непрерывности:

1. Приложите наконечник каждого провода к соответствующим контактам
2. Если есть целостность, тестер подаст звуковой сигнал

Проверка батареи

Всегда проверяйте, что батарея заряжена, прежде чем тестировать какие-либо кабели, чтобы не принять ошибочный диагноз какого-либо соединения как неисправного. Шаги для тестера кабелей Hosa CBT-500 просты:

1. Поверните ручку, чтобы проверить аккумулятор
2. Светодиод загорается, если батарея заряжена

Кабельный тестер Hosa — Лучше перестраховаться, чем сожалеть

Кабельный тестер Hosa CBT-500 изготовлен из металла, чтобы выдерживать полевые испытания, и работает от стандартной 9-вольтовой батареи (входит в комплект). Устройство также обеспечивает функцию проверки батареи, чтобы убедиться в надлежащем рабочем состоянии перед использованием. Кабельный тестер CBT-500 является бесценным дополнением к «инструментам торговли» и идеально подходит для использования при подготовке к концерту, студийной записи или инсталляции, а также для последующей проверки кабелей, чтобы обеспечить их работоспособность в следующий раз. время. Получите свое сегодня.

— Хоса

События @ Hosatech

3 октября 2022 г.

Этот встроенный микрофонный предусилитель добавляет +26 дБ чистого усиления и улучшает звук с помощью фантомного питания 48 В, которое есть в большинстве консолей и интерфейсов…

Подробнее

1 сентября 2022 г.

Разъемы USB Type C все больше и больше требуются в новых устройствах, требующих большей мощности и скорости передачи данных. Это неизбежно создает проблемы совместимости для…

Подробнее

19 августа 2022 г.

HDMI давно используется для передачи видео и графики высокой четкости, которые обычно используются в телевизорах, компьютерах и игровых консолях. Поскольку 4K становится все более распространенным явлением, Hosa представляет новые активные оптические кабели HDMI. ..

Подробнее

Сетевые и кабельные тестеры [Руководство покупателя]

Последнее обновление: Джош Махан, 2 августа 2022 г.

Сетевые кабели напрямую влияют на возможности подключения вашего бизнеса. Когда сеть зависает, повреждается или дает сбой, ваше предприятие теряет деньги . При проектировании, установке и обслуживании вашей сети вы должны регулярно тестировать сетевой кабель на наличие уязвимостей и потенциальных угроз. Для этого вам понадобится тестер сетевого кабеля.

Чтобы оценить характеристики кабеля, вам необходимо знать какое время кабельного тестера вам понадобится . Тестер сетевого кабеля очень специфичен для функции , которую вы хотите протестировать, и типа сетевого провода, который у вас есть. Чтобы помочь вам определиться, какой кабельный тестер купить, мы составили полное руководство покупателя по тестерам сетевых кабелей.

Крупные сетевые установки представляют собой сложную задачу для компаний по нескольким причинам. Есть много компонентов, каждый из которых может вызвать проблемы (неисправный выключатель, плохой кабель и т. д.). При обеспечении надлежащего подключения для крупных предприятий, университетов и больших жилых зданий, как правило, каждая установка требует значительного объема испытаний. В конце концов, компания захочет знать, что ссылки работают и что компания сделала работу правильно. Кабельный тестер — это ведущий способ, с помощью которого установщики могут предоставить проверяемое доказательство того, что сеть работает должным образом.

Для установщиков, однако, проблема заключается в том, что вокруг много тестеров кабелей. Одни стоят несколько долларов, другие – тысячи. Вот что вам нужно знать, чтобы выбрать лучший кабельный тестер для вашего бизнеса!

Содержание

Что такое кабельный тестер?

Прежде чем выбрать лучший тестер, давайте сначала рассмотрим, что же такое кабельный тестер.

По своей сути кабельный тестер проверяет правильность работы кабельного соединения. Большинство кабельных тестеров довольно просты и эффективно проверяют, закрыто соединение или нет (имеется в виду, правильно ли оно подключено или нет). Они могут предоставить дополнительную информацию, например, о неправильном подключении канала или коротком замыкании.

Более сложные тестеры будут проверять уровень сигнала. Ухудшение сигнала может стать серьезной проблемой при прокладке кабелей на большие расстояния. Кабельные тестеры также могут убедиться, что сигнал достаточно силен, чтобы быть полезным для всех принимающих сторон. Они также гарантируют, что проводка будет работать с правильной скоростью. То есть он достаточно качественный, чтобы работать на 10G? А может он работает только на 1G. На эти вопросы может ответить кабельный тестер.

Высококачественные тестеры также проверяют сопротивление и многие другие показатели, чтобы убедиться, что ваша проводка соответствует всем применимым стандартам ISO и отраслевым стандартам.

Таким образом, вы можете рассматривать кабельный тестер как универсальное средство для проверки правильности подключения и его функционирования в конечном итоге в соответствии с ожиданиями.

Как проверить кабель Ethernet без тестера?

Многие небольшие компании, занимающиеся установкой, попытаются обойтись без тестера (или у них будет очень простой тестер). Есть неудачная идея, что если вы загружаете компьютер и ссылка работает или вы проверяете, что PoE работает один раз, то кабель должен работать все время.

Проблема в том, что многие проблемы с кабелями невозможно обнаружить без тестера. Задержка и перекос, например, могут быть или не быть очевидными, но они абсолютно точно могут повлиять на вашу электронику и общее качество сигнала. Эта проблема возникает, когда одна или несколько витых пар в кабеле Ethernet длиннее или короче других. На большом расстоянии это означает, что по одной из пар проводов сигнал приходит быстрее. Существуют спецификации, чтобы сказать, каковы допустимые границы этих задержек. Без тестера у вас не было бы возможности узнать.

Другая проблема может возникнуть с системами PoE. Многие кабели Ethernet теперь могут передавать мощность 60 Вт через соединение Ethernet. Сопротивление вашего кабеля важно для обеспечения стабильной линии питания. Если вы выполняете установку и не измеряете сопротивление, вы будете удивляться, почему у вас постоянно возникают перебои в работе.

В конечном счете, без тестера просто невозможно узнать, правильно ли установлена ​​ваша сеть Ethernet. Вы можете получить подсказки тут и там, но чтобы понять, что именно неправильно, а что правильно, вам понадобится небольшая аппаратная часть, которая расскажет вам подробную информацию об установке.

На что обратить внимание в тестере кабеля?

Установки Ethernet в последние годы значительно усложнились. С питанием через Ethernet, длинными кабелями, множеством коммутаторов и более высокими скоростями (например, 10 Гбит/с) как никогда важно, чтобы ваша конкретная установка соответствовала спецификациям.

То, что вам нужно от кабельного тестера, частично зависит от того, что вам нужно проверить. Если вам нужна базовая диагностика (например, чтобы убедиться, что внутренняя проводка верна), вы, вероятно, сможете обойтись простым тестером кабеля, который реализует TDR, идентификацию кабеля и тонирование.

TDR (рефлектометрия во временной области) помогает вам найти проблемы в вашей кабельной системе, говоря что-то вроде «проблема находится на расстоянии 100 футов». Вы будете знать, что он находится в самом кабеле, а не, например, в коммутационной панели.

Идентификация кабеля позволяет проверить, является ли кабель именно тем, что вы думаете. Тонирование — это когда вы излучаете несбалансированный тон через Ethernet, и он действует как «звук», который проходит через систему и позволяет вам понять, что с чем связано.

Это самые простые тестеры.

Однако они не расскажут вам всего, что вам нужно знать!

Более продвинутые тестеры также добавляют к уравнению сетевые стандарты. Вместо «будет ли этот кабель работать» эти тестеры ответят на вопрос «будет ли этот кабель работать как 10G ethernet или 1G ethernet?» Эти тестеры работают за немного больше денег.

Наконец, первоклассные тестеры проверяют широкий спектр показателей, чтобы убедиться, что ваши кабели соответствуют стандартам ISO. Они проверят, соответствует ли ваша медная проводка вносимым потерям, NEXT, PS NEXT, ACR-F, PS ACR-F, обратным потерям, TCL, ELTCTL, задержке, перекосу и сопротивлению. Короче говоря, они гарантируют, что ваши кабели не просто хороши и могут соответствовать требованиям для определенной скорости; они проверят, чтобы ваши линии были идеальными!

Почему необходимы тестеры сетевых кабелей?

Существуют три основные причины потери, ослабления или повреждения данных:

• Затухание: Затухание — это ослабление или потеря сигнала. Затухание вызвано большой длиной кабеля, увеличением частоты или более высокими температурами.
• Шум : Шум возникает, когда электрический сигнал мешает сигналу отправителя. Шум может исходить от внутренних и внешних источников. Внешний шум может исходить из многих источников, поэтому сетевой кабель следует прокладывать отдельно от всего, что может усилить шум.
• Задержки : Задержки в электрическом сигнале могут быть вызваны множеством факторов, таких как слишком длинный кабель, слишком узкая полоса пропускания или высокая задержка.

Чтобы ваша сеть не ослабевала, вам следует регулярно проверять ее на задержку, шум и затухание.

Ссылка по теме: Планирование и реализация центра обработки данных

На что обратить внимание при покупке тестера сетевого кабеля

Перед покупкой тестера сетевого кабеля необходимо определить, какой тип тестера кабеля вам нужен. Вот различные критерии, которые вы должны использовать для оценки кабельных тестеров:

Типы тестеров сетевых кабелей

Вам понадобится тестер сетевых кабелей, который работает со сложностью вашей сети . Существует три основных типа тестеров сетевых кабелей.

Тестер для проверки

Тестер для проверки сетевого кабеля может определить правильность подключения кабеля . Проверочные тестеры, которые чаще используются подрядчиками и сетевыми специалистами, являются первым шагом при устранении неполадок в сети.

Квалификационный тестер

Квалификационный тестер сетевых кабелей имеет более сложную конструкцию, позволяющую определить, может ли ваш сетевой кабель поддерживать технологические требования вашей сети , такие как VoIP, Gigabit Ethernet или 100BASE-TX. Сетевые специалисты в основном используют квалификационные тестеры для оценки пропускной способности кабеля или устранения неполадок.

Сертификационный тестер

Сертификационный тестер сетевого кабеля определяет, соответствует ли ваш сетевой кабель кабельным стандартам . Производители кабелей требуют, чтобы установщики коммерческих систем передачи данных использовали сертификационные тестеры для подтверждения того, что кабель соответствует требованиям к кабелям и гарантии производителя.

Вам нужна помощь в проектировании вашей сети? Узнайте больше  о подходе C&C Technology Group к индивидуально разработанным кабельным решениям.

Ссылка по теме: Технические советы

Проектирование и сборка

Тестер сетевого кабеля обычно выпускается в одном из двух типов:

1. Портативный портативный кабельный тестер:  Эти тестеры представляют собой единый инструмент с батарейным отсеком для удобной переноски, эксплуатации и маневренности.
2. Съемный модульный кабельный тестер:  Это более прочный тестер, в котором один или несколько компонентов могут отсоединяться от основного тестера. Эти типы тестеров являются общими для мощных моделей, поскольку они имеют больше функций, чем портативные тестеры.

Другие важные конструктивные особенности, на которые следует обратить внимание:

• Водонепроницаемость: для использования вне помещений или во влажной среде
• В комплекте ремешок: предотвращает падение тестера, когда он не используется.

Длина кабеля Ethernet

Поскольку длина кабеля Ethernet напрямую связана со значением собственного сопротивления кабеля и его DTR , ваш тестер сетевого кабеля должен иметь достаточное напряжение для измерения длины кабеля.

Большинство тестеров кабеля указывают максимальную длину кабеля, которую они могут измерить при различных напряжениях. Прежде чем покупать кабельный тестер, вы захотите проверить длину сетевого кабеля, чтобы убедиться, что ваш кабельный тестер может точно оценить вашу сеть.

Совместимость разъемов

Все кабели Ethernet имеют разъемы на обоих концах, что позволяет подключать сетевое оборудование и другие вычислительные устройства. Вам необходимо проверить, какой тип разъемов имеет ваш кабель, чтобы найти совместимый тестер, который может подключаться к кабельному порту.

Тестер сетевого кабеля должен поддерживать стандартные кабельные разъемы:

• Зарегистрированный разъем 45 (RJ45): Разъем Rj45 является наиболее распространенным и используется в большинстве кабелей Ethernet вплоть до кабеля категории 6.
• GigaGate45 (GG45): GigaGate45 — это специализированная версия разъема RJ45 для кабелей категории 7.
• Восемь положений, восемь контактов (8P8C): 8P8C — это специальный обжимной инструмент, позволяющий вставлять отдельные жилы кабеля в каждый из восьми контактов разъема RJ45.
• Коаксиальные (коаксиальные) разъемы :  Коаксиальные разъемы соединяют кабель с другими устройствами и экранируют кабель.
• SC/SFP : SC/SFP — это специальные разъемы для оптоволоконных кабелей.

Поддержка тестирования WiFi

Большинство сетей включают маршрутизаторы и модемы WiFi для расширения возможностей подключения к сети. Модем WiFi передает сетевой сигнал, используя сотовые сети, для обеспечения беспроводного соединения. Если вы хотите протестировать свою сеть Wi-Fi, вам нужно необходимо выбрать кабельный тестер более высокого качества с возможностью WiFi .

Гарантия

Вы можете поискать кабельные тестеры с гарантией производителя на случай заводского брака. На большинство высококачественных тестеров и тестеров сетевых кабелей корпоративного уровня распространяется гарантия, защищающая от неисправностей.

Определите требования к сетевому кабелю перед покупкой тестера сетевого кабеля

Изучив сетевой кабель, в том числе определив его длину и разъемы, вы сможете определите, какой тип тестера сетевого кабеля нужен вашей сети. Вы также должны принять во внимание, какое тестирование вам нужно провести и должно ли тестирование поддерживать подключение к Wi-Fi.

Сократив критерии, вы сможете определить, какой тестер сетевого кабеля вам понадобится . C&C Technology Group специализируется на интеграции технологий и может помочь вам оценить вашу сеть для улучшения подключения . Наша команда корпоративной ИТ-инфраструктуры может спроектировать или устранить неполадки в вашей сети, чтобы создать лучшее сетевое решение.

Вам нужна помощь в устранении неполадок или проектировании инфраструктуры центра обработки данных? Свяжитесь с C&C Technology Group для консультации.

Ссылка по теме: Руководство по применению Интернета вещей Legrand

Наш выбор кабельного тестера: Fluke DSX Cable Certifier

Сегодня на рынке представлено множество кабельных тестеров. Ни один из них не обладает таким полным функционалом, как сертификаторы для медных кабелей Fluke DSX CableAnalyzer.

Эти кабельные тестеры ускоряют каждый этап процесса сертификации, поддерживая сертификацию медных кабелей, определение потерь в оптоволокне, рефлектометрическое тестирование и проверку торцевой поверхности волокна. Они работают со всеми последними стандартами кабелей, включая Cat 6A, 8, Class FA, I/II и другие.
