Подключаем дисковод DVD-ROM. Самый дешевый способ подключить IDE устройство к материнской плате Правильное подключение дисковода

Как подключить ДВД привод и получил лучший ответ

Ответ от Артем Морозов[гуру]
да что там подключать то! 2 шнура всего не перепутаешь один питание другой основной
Рома Белкин
Знаток
(338)
для меня железо — это дебри

Ответ от Kar-O-Bass
[гуру]
Если с головой не дружишь, то кто же в этом виноват? Может придти к тебе и подключить?

Ответ от Виктор
[гуру]
Для начала определимся какой привод (подключение) SATA или IDE.
Если SATA — тут никаких проблем, подключай провода, которые подходят к разъёмам. Широкий — питание, узкий — сигнальный. Такие же разъёмы должны быть на материнке и БП.
IDE немного сложнее. Втыкай кабели которые подходят. Сигнальный — широкий 40 или 80 жил (что одно и то же) на разъёме 40 контактов.
И в первом и во втором случаях один конец кабеля в привод, другой в материнку. Не промахнёшся, в любой подходяший порт.
С IDE есть одна тонкость, их может быть два на одном шлейфе, тогда один надо поставить как Master (MA), другой как Slave (SL) — перемычки на торце привода рядом с разъёмами. Там написаны положения перемычек.
Второй может быть и жесткий диск, это не важно, принцип тот же — один мастер (лучше винт) другой подчинённый.
Дальше дело за системой. Приводы рабочие — в БИОСЕ определяться, система их поставит и они должны присутствовать в Мой компьютер.
А если привод не читает диски, тут проблема скорее всего в самом приводе, а не в подключении.

Ответ от 3 ответа
[гуру]

Привет! Вот подборка тем с ответами на Ваш вопрос: Как подключить ДВД привод

Недавно я получил по почте вопрос:

Здравствуйте Максим. Пишет Вам ваш подписчик с предложением — просьбой. Расскажите, как правильно подключить 2-й жесткий диск и 2-а пишущих DVD. Я думаю, что это интересует многих простых пользователей ПК.

Дело в том, что описать в одной заметке все способы и варианты подключения невозможно, в связи с разнообразием интерфейсов подключения и их комбинаций на материнских платах разных производителей.

С одной стороны, сейчас наиболее распространены всего два интерфейса подключения жестких дисков и оптических приводов: ИДЕ (IDE)
и САТА (SATA)
, и кажется, что подключить все просто.

А с другой стороны, производители материнских плат сделали очень большое количество плат с самыми разными конфигурациями этих интерфейсов: начиная от 2/4
ИДЕ и 1 САТА
в момент выхода интерфейса САТА на рынок до 1 ИДЕ и 6/8 САТА
в настоящий момент (здесь и далее число перед интерфейсом означает максимальное возможное количество устройств, которое можно подключить по интерфейсу к материнской плате).

При этом существуют такие мат.платы, в которых невозможна одновременная работа всех интерфейсов, т.е. например, при подключении одного диска по САТА
отключались 3-й и 4-й ИДЕ.

С постепенным переходом на интерфейс САТА
все станет проще – одно устройство — один разъем
.

Это означает, что каждое устройство подключается на свой разъем, и пользователю не надо дополнительно конфигурировать устройство и думать, какой стороной кабель подключать к мат. плате, а какой – к устройству. А в случае проблем лучше подробно рассказать про тот вариант, где возникли проблемы.

У меня на домашнем ПК (мат.плата GigaByte GA-P35-DS3L) есть два жестких диска САТА, один ДВД-РВ (DVD-RW) САТА и один ДВД ИДЕ. Как они подключены, я покажу на следующей картинке:

На рисунке показана примерно 1/6 часть мат.платы. Зеленый
– это разъем для ИДЕ устройств, к нему у меня подключен ДВД ИДЕ. Желтые
– это разъемы для САТА устройств, к ним у меня подключены два жестких диска САТА и один ДВД-РВ САТА.

Радиатор южного моста и фиксатор разъема PCI-Express показаны для более быстрого нахождения разъемов. В большинстве мат.плат разъемы ИДЕ и САТА находятся рядом с южным мостом.

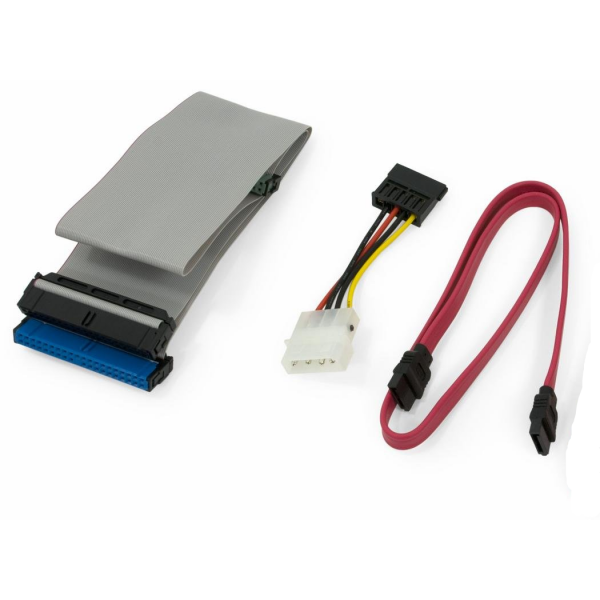

На следующих рисунках показаны кабели для подключения ИДЕ
устройств. Эти кабели имеют 80 жил, могут обозначаться как «кабель IDE-100/133»
или «кабель ATA-100/133»
. Существуют еще варианты на 40 жил, но они уже практически не применяются.

На следующем рисунке показаны кабели для подключения САТА
устройств. Производитель GIGABYTE делает не простые кабели для подключения САТА
, а «с удобствами».

Первое – это металлический фиксатор с обоих концов кабеля. Этот фиксатор предотвращает самопроизвольное отключение кабеля, например, когда Вы вставляете или извлекаете видеокарту из системного блока и случайно задеваете кабель.

Второе – это угловой разъем на одном из концов кабеля. Такой кабель удобно использовать для коротких корпусов, в случае, когда кабель надо вести сразу вниз от двд или жесткого диска. Я рекомендую пользоваться такими кабелями.

В настоящий момент и другие производители стали комплектовать свои мат.платы кабелями с такими «опциями». Также можно попробовать приобрести их отдельно.

Если Вы приобрели новый жесткий диск или двд c разъемом САТА, и при этом Ваш ПК не старше 2-х лет, то подключение по САТА очень простое.

Первое
– устанавливаете устройство в корпусе. ДВД – как Вам удобно, а жесткий диск – желательно так, чтобы сверху и снизу от него было небольшое пустое пространство для лучшей вентиляции.

Второе
– соединяете информационный разъем устройства и свободный разъем на материнской плате.

Третье –
подключаете питание к устройству. На устройстве может быть разъем питания нового типа (для САТА), может быть старого типа (Molex), и могут быть оба разъема.

На следующей картинке в качестве примера показана задняя сторона жесткого диска и подписаны разъемы: питание САТА, информационный САТА, питание Molex.

Если разъем один, то подключаете его.

С появлением устройств САТА производители блоков питания стали оснащать свои блоки специальными разъемами питания для подключения таких устройств.

Большинство новых устройств уже выпускаются без разъема Molex. Если разъемов для САТА в блоке питания Вашего ПК нет или они уже заняты, тогда можно воспользоваться специальным переходником питания, который показан на следующей картинке.

Белый разъем с 4-мя штырьками – это разъем Molex
. Два черных плоских разъема – это разъемы для САТА устройств.

Если разъема питания два
, то подключать надо какой-либо один из них, но не оба сразу!

Я рекомендую использовать разъем питания для САТА устройств.

После этого можно включить ПК, зайти в БИОС и проверить, что устройство видно. Если не видно, надо все САТА разъемы перевести в режим АВТО. Затем надо сохранить изменения в БИОСе и выйти. После этого с устройством можно работать

Если Вы не уверены, как правильно подключить устройство или у Вас возникли проблемы с подключением, тогда посмотрите ниже видеоурок или пройдите наш пошаговый видеокурс «Сборка компьютера от А до Я» .

В статье использованы материалы сайта www.nix.ru

Как подключить дисковод?

Несмотря на то, что оптические диски сегодня становятся все менее популярным носителем информации, они все же еще не вышли из обихода, как это случилось с дискетами. Следовательно, в компьютере еще необходим CD/DVD-привод, который может читать, стирать и записывать информацию на оптические диски. Однако не каждый пользователь персонального компьютера знает, как правильно подключить дисковод в компьютерном блоке.

Как подключить дисковод к компьютерному блоку

Чтобы подключить дисковод к компьютеру, необходимо выполнить несколько этапов:

1. Подготовить компьютер к подключению.
2. Изъять старый дисковод, если имеется.
3. Подключить новый дисковод и установить нужные драйвера.

Подготовка компьютера к подключению дисковода

Прежде, чем устанавливать новый дисковод, необходимо подготовить компьютер к этому. Первым делом, если имеется старый дисковод, то необходимо отключить его от системы. Это можно сделать в «Диспетчере систем», вызвав контекстное меню дисковода и отключив его.

Затем необходимо выключить компьютер и обесточить его, изъяв провод электросети из разъема блока. Также можно нажать на кнопку отключения подачи тока на блоке. Однако все равно рекомендуется отсоединить провод электросети во избежание удара статического разряда. После этого откручиваем болты крышки блока и снимаем ее. Теперь можно снимать старый дисковод и подключать новый.

Отключение старого дисковода

Для отключения старого дисковода нужно отсоединить его от всех проводов, которые воткнуты в его разъемы. Затем просто отвинчиваем старый дисковод и вытаскиваем его аккуратно из блока.

Важно знать, что дисковод можно вставить и вытащить из блока только с внешней стороны. Не стоит пытаться протолкнуть его внутрь, иначе вы повредите корпус блока или дисковод.

Подключение нового дисковода

Для подключения дисковода необходимо:

1. Вставить дисковод в корпус блока извне.
2. Зафиксировать дисковод болтами в корпусе. Завинчивать стоит минимум четыре болта, потому что дисковод может создавать много шума, если плохо закреплен и вибрирует во время чтения или записи дисков.
3. Подключить к дисководу стандартный провод питания.
4. Подключить шлейф передачи данных от материнской платы. Здесь все зависит только от типа шлейфа. Современные блоки оснащаются шлейфами SATA, однако в старых моделях используются широкие шлейфы IDE.
5. Закрыть компьютерный блок и завинтить его болтами.
6. Подсоединить провод питания и включить подачу тока.
7. Запустить компьютер и проверить работоспособность дисковода.

Обычно дисковод определяется по умолчанию. Однако если этого не произошло, то необходимо установить нужные драйвера с сайта производителя или разобрать блок вновь и проверить, правильно ли подсоединен дисковод.

Установка «DVD-ROM» устройства очень проста. Надо лишь определиться со стандартом подключения устройства: «IDE» или «SATA»? В зависимости от этого соединительные кабели (кабель данных и питания) будут другими.

Вот как выглядит наше устройство стандарта «IDE» с тыльной стороны (где и происходит подключение).

DVD-ROM устанавливаем в отведенное для него место в системном блоке (обычно это передняя верхняя часть корпуса). Подключаем питание и «шлейф данных».Обратите внимание! На «шлейфе» для правильной его ориентации в посадочном гнезде находится «ключ». Для «IDE» дисков подключение должно выглядеть вот так.

Теперь нам осталось надежно зафиксировать с обеих сторон наше устройство четырьмя болтами и подключить второй конец «шлейфа» непосредственно к материнской плате.

Для «SATA» дисков этот процесс полностью идентичен описанному , а кабель данных DVD устройства старого стандарта надо подключить к одному из каналов «IDE» контроллера на плате.

На рисунке выше под номерами у нас изображены:

• 1 — первый «IDE» контроллер (на нем может быть установлено два устройства: «master» и «slave»)
• 2 — второй «IDE» контроллер (также можно подключить два устройства: в режиме ведущего — «master» и ведомого — «slave»)
• 3 — контроллер дисковода (FDC controller)

Итак, именно к контроллеру под номером 3 мы и будем подключать наш дисковод. Его еще называют «флоппи диск» или «диск 3,5 дюйма» (по размеру дискет, с которыми он работает).

Дисковод выглядит вот так:

А вот — его разъемы подключения с тыльной стороны:

Большой овал — разъем подключения кабеля данных, белый с четырьмя контактами — разъем питания. Кабель данных дисковода чуть уже, чем «IDE шлейф» жесткого диска, так что перепутать и подключить неправильно Вы просто не сможете:)

Вот так он выглядит:

Кабель также снабжен специальным «ключом» для предотвращения его неправильной установки. Соответствующий «ключ» имеется также на контроллере материнской платы.

Кабель питания к флоппи диску идет непосредственно с блока питания компьютера. Он имеет специфический разъем и подключается следующим образом:

Обратите внимание на то, какой стороной разъем подключается к устройству (это — единственно правильное положение). В противном случае флоппи диск работать не будет.

В завершении статьи хочу дать небольшой совет: если Вам нужно открыть CD-DVD-ROM, не включая компьютер (к примеру, Вы забыли в нем диск), то обратите внимание на специально предусмотренное для такой цели маленькое отверстие на его лицевой панели.

Распрямите скрепку (или воспользуйтесь иголкой), вставьте ее в отверстие и ощутимо надавите. Лоток устройства слегка приоткроется. Рукой вытащите его полностью, извлеките диск и задвиньте обратно. Не волнуйтесь, он от этого не сломается. Только не делайте это, когда диск вращается внутри устройства! 🙂

Чтоб понять, как подключить привод к компьютеру или ноутбуку нужно посмотреть тип подключения привода: SATA или IDE. Самый верный способ узнать, какой тип разъема компьютера, это — открыть его.

Как подключить dvd привод

Откройте корпус компьютера, и изучить кабели, которые идут от материнской платы до привода. Если кабель привода малый, то ваш компьютер использует SATA разъем. Если вы видите, широкий, плоский кабель, то ваш компьютер использует IDE разъем.

Определить силовые кабели, которые перемещаются от источника питания компьютера — это массивный ящик в углу, что ростки все провода — на ваш диск. Ваш привод либо использует SATA кабель питания или с помощью кабеля Molex мощности. SATA разъемы питания почти всегда черные, разъемы Molex почти всегда белые.

Удалите старый привод, отключив свои кабели питания и данных, открутите винты, и сдвиньте его из передней панели корпуса компьютера. Если вы заменили привод через разъем IDE, установите его перемычку в соответствии настройка вашего старого диска, либо Master или Slave. Если вы хотите добавить второй диск IDE, установите его перемычки Slave.

Если вы устанавливаете привод с разъемом SATA, переходите к следующему шагу. Вставьте новый привод в переднюю часть компьютера и прикрутите винт, если он не использует рельсы. Возможно, вам придется выломать прямоугольную пластиковую крышку с передней части компьютера, перед тем, как поставить привод.

Подключите разъемы и кабеля питания. Закройте крышку компьютера, и включите его. Когда ОС Windows загрузится, нужно посмотреть, как работает система. Если компьютер попросит установить драйвера, установите их. Драйвера идут в комплекте с приводом.

Как подключить привод к ноутбуку

Если у вас привод с разъемом SATA, для подключения к ноутбуку нужно купить переходник USB-IDE/SATA. Через переходник можно подключить также жесткие диски и прочее оборудование.

Подсоедините USB-IDE/SATA адаптер до USB-порта ноутбука. Подключите ваш привод к USB-IDE/SATA адаптера. В комплекте с адаптерами идёт дополнительный блок питания. Подключите привод к блоку питания, а адаптер включите в сеть. Вы также можете подключить съемный dvd привод к ноутбуку через USB, если такого не имеется.

Тематические материалы:

Что делать, если не работает телефон мгтс?

Все контакты мегафон Компания сотовой связи мегафон

Мобильный мгтс, работа над ошибками

Интернет провайдер регион телеком

Как подключить безлимитный интернет на билайн Мобильный интернет билайн за 3

Настройка интернета и WiFi сети Акадо Телеком: особенности подключения оборудования

Настройка интернета и WiFi сети Акадо Телеком: особенности подключения оборудования

Личный кабинет управдом Личный кабинет мортон сакраменто

Обновлено: 21. 12.2021

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Для чего нужно знать, как правильно подключить жесткий диск?

Правильно подключить жесткий диск на материнскую плату, вроде бы казалось очень просто, что там выдумывать. Взял шлейф подключил вот и все.

Но не так все просто! Скажу я вам, существует очень много методов подключения и настройки жесткого диска, о которых необходимо знать и использовать для того, что бы избежать системного и аппаратного сбоя.

Те способы, которые будут описаны ниже в этой статье, вы в полной мере узнаете только здесь, потому что информации о настройке винтов не очень то и много, а если и есть, то не в полном объеме и качестве, которые вам нужны!

Как известно в последнее время существует два способа подключения жесткого диска и DVD привода к материнской плате, как и у этих устройств,  так и у материнских плат существуют старые и новые входы подключения SATA1,2 и 80-ти жильный кабель- IDE шлейф.

С подключением SATA кабеля к приводу и винту не будет никаких проблем. Все настройки происходят автоматически, а вот если у вас имеется старая материнская плата с IDE разъемом, или  материнская плата, у которой IDE кабель имеет возможность подключения к материнской плате двух этих кабелей, к которым можно подцепить по два устройства к каждому шлейфу. Например, два винта и два привода, но это возможно будет работать только при правильно проведенных ручных настройках. выгорели SATA контроллеры, а IDE канал подключения еще живой, то вам нужно кое-что знать, как их правильно подключить чтобы не было ошибок при загрузке операционной системы.

• Подключение одного винта и одного привода на каждый из IDE каналов кабеля настройка понадобится только в БИОСе, выбрав одно из устройств первостепенным.
• Если один из этих каналов выгорел, то вам придется правильно подключать на один кабель привод и жесткий диск, что существенно замедлит загрузку операционной системы, а этого можно избежать, поставив перемычку на винте на MASTERA, а перемычку на приводе нужно поставить на SLAVE.

• Хотите подключить на один IDE шлейф два винта а на другой IDE два привода, то на один из винтов должен быть MASTER а другой SLAVE, эту же процедуру осуществляем и на приводах.

• Хотите подключить SATA винт и IDE привод настраивать ничего не нужно, только необходимо достать перемычку из привода.

• Подключение привода SATA и винта на IDE, перемычку вообще лучше убрать с обоих, и выбрать в БИОСе нужное устройство на загрузку первостепенным.

• SATA привод и два винта на IDE канал, привод не трогаем, а один из винтов делаем MASTERA, а другого SLAVE.

• Винт на SATA кабель, и два привода на IDE канал кабеля, перемычки вообще убрать со всех устройств и выбрать нужное  устройство приоритетным при загрузке системы.

• Зная эти не хитрые комбинации правильного подключения жесткого диска и привода, вы заставите пахать даже самую старую и засаленную материнскую плату.

Если эта статья была полезна Вам, то поделитесь ею со своими друзьями в социальных сетях. Для этого просто кликните по кнопкам соц. сетей внизу. Если у Вас возникли вопросы и предложения, то напишите их в комментариях к этой статье ниже. Вы также можете перейти на Главную страницу.

Напишите в комментариях ниже, приходилось ли вам сталкиваться с настройкой старого железа, и насколько эта статья вам оказалось полезной при решении ваших проблем.

Кабели — Кабели IDE для жестких дисков и дисководов гибких дисков

• Домашний
• Кабели
• Кабели IDE для жестких дисков и дисководов гибких дисков

Сортировать по:
Избранные товарыНовейшие товарыБестселлерыВ алфавитном порядке: от A до ZВ алфавитном порядке: от Z до AAсредн. Отзыв клиентаЦена: от низкой до высокойЦена: от высокой до низкой

• Кабель питания SATA для 4-контактного дисковода гибких дисков FDD (20 см)

  9,99 $

  Добавить в корзину

• Кабель-адаптер питания дисковода FDD на 4-контактный разъем Molex

  11,43 $

  Добавить в корзину

• Кабель-переходник питания FDD на 4-контактный разъем Molex/SATA

  14,99 $

  Добавить в корзину

• Дисковод гибких дисков FDD 4-контактный удлинительный кабель питания с рукавами 50 см

  9,99 $

  Добавить в корзину

• Плата преобразователя IDE в SATA

  14,99 $

  Добавить в корзину

• 4-контактный разъем Molex на 4-контактный дисковод гибких дисков FDD Кабель адаптера питания 20 см

  9,99 $

  Добавить в корзину

• Кабель для передачи данных ASUS Premium All Black 80 Pin Ultra ATA100 IDE, 45 см

  9,99 $

  Добавить в корзину

• Высокоскоростной двунаправленный преобразователь IDE в SATA или SATA в IDE

  24,99 $ 14,99 $

  Добавить в корзину

• 34-контактный кабель Foxconn для дисковода гибких дисков (55 см, черный)

  9,99 $

• 4-контактный разъем питания FDD для гибких дисков на 3 x 3-контактный разъем питания вентилятора Y Кабель-разветвитель 30 см

  9,99 $

  Добавить в корзину

• 4-контактный кабель питания Molex для гибкого диска FDD

  9,99 $

  Добавить в корзину

• IDE — SATA и SATA — IDE (мостиковая плата 2 в 1)

  24,90 $

  Добавить в корзину

• Kruidy 34-контактный дисковод для гибких дисков, черный кабель, 45 см

  9,99 $

  Добавить в корзину

• Адаптер жесткого диска SATA 2. 5 3.5 для IDE

  24,90 $

  Добавить в корзину

• Serial ATA TO 44-контактная плата моста IDE

  20,60 $

  Добавить в корзину

• 44-контактная плата моста IDE-Serial ATA

  20,60 $

  Добавить в корзину

Теги: компьютерный мод IDE HDD и кабели для дисковода гибких дисков, изготовленные на заказ кабели IDE для жестких дисков и гибких дисков, компьютерные кабели IDE для жестких дисков и гибких дисков, купить кабели IDE для жестких дисков и гибких дисков, дешевые кабели IDE для жестких дисков и гибких дисков, IDE HDD и Магазин кабелей для гибких дисков, IDE HDD и кабели для гибких дисков, продажа кабелей IDE для жестких дисков и гибких дисков, лучшие кабели IDE для жестких дисков и гибких дисков, поставка кабелей IDE для жестких дисков и гибких дисков, кабели IDE для жестких дисков и гибких дисков, сделай сам,

Кабели IDE и дисковода гибких дисков

Это устаревшая страница. Информация на этой странице устарела и не применима к большинству людей, собирающих новый компьютер в настоящее время. Почти никто больше не использует флоппи-дисководы или дисководы EIDE. Я оставляю это по историческим причинам и потому, что статистика сайта показывает, что некоторые люди все еще ищут эту информацию.

Ленточные кабели IDE

Кабели IDE/EIDE используются для подключения старых жестких дисков PATA и других устройств PATA, таких как оптические приводы, ленточные накопители или ZIP-диски, к материнской плате компьютера.

Традиционно кабели IDE были плоскими, серыми, с ленточными разъемами. Старые кабели IDE (ATA-33) имели 40 проводников и 40 контактов. Более новые кабели ATA-133 EIDE имеют 80 проводников, но по-прежнему имеют сорок контактов. Новые кабели должны использоваться с компонентами EIDE. В противном случае они будут работать на более низких, устаревших скоростях.

Цветная полоса вдоль одного края кабеля совпадает с контактом номер один на разъемах устройства и материнской платы. Также есть выступ на разъеме кабеля и выемка на приводе или материнской плате, что затрудняет (хотя и не делает невозможным) подключение кабеля в обратном направлении.

Существуют также круглые кабели IDE, которые не так сильно мешают воздушному потоку внутри компьютера и в большинстве случаев их легче проложить.

Цветовой код разъема кабеля EIDE

Большинство 80-жильных кабелей EIDE имеют разъемы с цветовой кодировкой:

• Синий разъем подключается к материнской плате.
• Черный разъем подключается к главному диску или устройству.
• Серый разъем подключается к ведомому диску или устройству.

Положения дисков на старых 40-жильных кабелях IDE можно определить по их взаимному расположению вдоль кабеля:

• Смещенный от центра средний разъем подключается к ведомому устройству.
• Ближайший к среднему разъему подключается к ведущему устройству.
• Разъем, самый дальний от среднего разъема, подключается к материнской плате.

Кабели для гибких дисков

Кабели для гибких дисков очень похожи на кабели IDE, за исключением того, что они немного уже, имеют всего 34 проводника и скрученный конец кабеля, который присоединяется к дисководам. У них может быть от двух до пяти разъемов: один для подключения к материнской плате и целых четыре разъема для накопителей, из которых одновременно можно использовать только два.

Причина, по которой разъемов больше, чем количество поддерживаемых дисков, заключается в том, что до появления жестких дисков большинство ПК имели два дисковода для гибких дисков (A: и B:), оба из которых были подключены к одному контроллеру одним и тем же кабель. Когда старые 5,25-дюймовые дисководы были заменены 3,5-дюймовыми дисководами (с другими разъемами), производители кабелей начали включать оба типа разъемов в кабели дисководов. Таким образом, один и тот же кабель может иметь один разъем для материнской платы, два разъема для 5,25-дюймовых дисков и два разъема для 3,5-дюймовых дисков.
