Измеритель ватт из розетки: обзор устройства и определение нижнего предела функционирования / Инструменты / iXBT Live

Бытовой ваттметр в розетку — принцип работы и характеристики

Различные электроприборы потребляют неодинаковое количество энергии. Существует масса технологий, позволяющих экономить энергию без утраты качества эксплуатации. Разработаны устройства для измерения энергопотребления, помогающие оценить все затраты. Одно из них — бытовой ваттметр в розетку.

Содержание

• Общая информация
• Как работает ваттметр
• Характеристики ваттметров
• Плюсы и минусы приборов

Общая информация

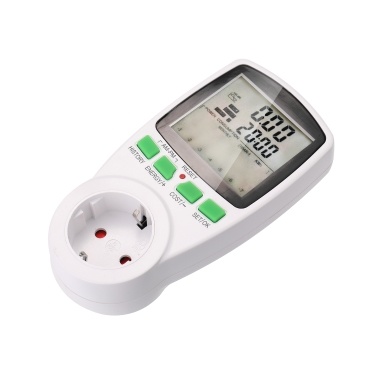

Ваттметр — комбинированное устройство, измеритель мощности в розетках. Его можно назвать прибором учета электричества, но на этом функциональность устройства не заканчивается. Прибор служит и как вольтметр, показывая напряжение постоянного тока в сети.

Есть разные виды ваттметров в розетку:

• цифровые;
• аналоговые.

Первые отражают всю нужную информацию на табло, вторые требуют произведения простых расчетов самостоятельно, зато стоят дешевле. Внешне ваттметр напоминает переходник в розетку. На панели есть кнопки управления и регулировки работы. Важно приобрести прибор, который можно включить непосредственно в гнездо. Если подключать устройство в розетку, оно показывает, сколько ватт потребляют приборы.

Бытовые ваттметры в розетки не требуют особых схем подключения. Если счетчик покажет лишь общую мощность в квартире, то эти мини-устройства отразят работу каждой розетки в отдельности. В их конструкции предусмотрена вилка для присоединения к розетке, гнездо для включения нагрузки.

Устройство состоит из следующих составляющих:

• датчиков тока, напряжения;
• преобразователя аналогово-цифрового;
• микроконтроллера;
• клавиатуры (средства ввода данных).

Качественные ваттметры для розеток, которые показывают, сколько прибор потребляет электроэнергии, могут параллельно измерять напряжение, коэффициент мощности, силу тока, частоту и ряд других показателей. Параметры измерения прибора — длительность работы техники, общее число киловатт, которые может расходовать техника.

Некоторые ваттметры после ввода тарифа даже отразят сумму, которую нужно заплатить за электроэнергию. Существуют ваттметры в розетки с регулятором мощности: при превышении показателя приборы издают сигналы.

Как работает ваттметр

В эксплуатации устройство довольно простое. Его следует включить в розетку, а через него подключить прибор, который нужно проверить. На экране будет отражена необходимая информация.

Порядок эксплуатации цифрового прибора таков:

1. Подсоединить устройство к сети.
2. Удостовериться, что оно показывает «ноль», а предыдущие цифры сброшены.
3. Включить бытовую технику.
4. Через несколько секунд оценить показания — количество ватт/час и другие.

Аналоговый счетчик устроен проще. В нем есть вращающиеся диски, по которым информацию придется вычислять с привлечением секундомера. Включив секундомер, нужно посчитать, за какое время диски развернулись. Далее нужно умножить киловатты по счетчику на 3600 и поделить на вычисленное время в секундах. Так будет получен коэффициент мощности.

Как подсчитать цену киловатт-часа электроэнергии? Нужно перемножить тариф на количество ватт/час, использованных любым бытовым прибором. Это вычисление поможет определить стоимость работы часа данного прибора.

Характеристики ваттметров

Ряд моделей имеет отверстия для расположения аккумуляторов, батареек, которые потребуются, если предусмотрены функции сохранения измеренных параметров и анализ, сопоставление данных.

Обычно технические характеристики устройств следующие:

• номинальная мощность — 3,6 кВт;
• ток — 16А;
• напряжение — 190 – 270 В;
• частота — 50 Гц;
• минимальная измеряемая мощность — 0,1 Вт;
• точность измерения — погрешность до 1 %;
• суммарное отражаемое энергопотребление — до 10000 кВт/ч;
• собственное потребление энергии — меньше 0,5 Вт;
• оптимальная температура окружающей среды — 5 – 40 градусов.

Чаще всего при помощи ваттметров в розетки с индикатором потребляемой мощности оценивают работу чайников, стиральных машин, обогревателей, прочей бытовой техники.

Плюсы и минусы приборов

К недостаткам можно отнести ограничение по максимальной нагрузке в пределах 3,6 кВт, хотя большинство домашних приборов укладываются в этот показатель. Не удастся проверить работу техники при сильном морозе: в неотапливаемом помещении работа прибора будет неправильной.

Достоинств у ваттметров множество:

• возможность оценить работу всех приборов в доме;
• простота в эксплуатации — справится даже новичок;
• отсутствие необходимости в особых схемах включения, в применении переходников;
• получение полной информации о работе техники;
• возможность подсчитать затраты и сэкономить в будущем;
• приемлемая цена, доступность.

Бытовые ваттметры — многофункциональные устройства, которые должны быть в каждом доме. Изделия заменят ряд других приборов для любителей электротехники и помогут контролировать энергопотребление в квартире.

8 лучших ваттметров — Рейтинг 2023 года

Ваттметр, – энергомер, компактный счётчик мощности (Ватты). Определяет количество электроэнергии (Киловатт/час), потребляемой бытовым или иным прибором. Более крупный аналог – стационарный счётчик, устанавливаемый на входе электрической сети в помещение. Ответственен за суммарную мощность всех потребителей энергии. Бытовой прибор применяется частным порядком для отдельного потребителя, в мастерских по ремонту бытовой электротехники, электронных устройств. Современное развитие ваттметров – «умные» розетки с дистанционным управлением по интернету через смартфон.

Не забудьте подписаться на наш канал в Telegram.

Содержание:

1. Лучшие бытовые ваттметры
2. Лучшие интеллектуальные ваттметры

Лучшие бытовые ваттметры

Представляет собой компактное устройство, параллельно подключаемое в сеть. Чаще всего, совмещает в одном корпусе измерительный блок и розетку. Оснащены функцией определения потреблённой мощности (минимальную и максимальную) в единицу времени.

Отражают величину напряжения сети, время работы потребителя электроэнергии, расчёт стоимости электричества за рабочий промежуток времени.

ROBITON PM-1 – недорогой

Прибор для контроля за расходом электроэнергии из бытовой сети одним потребителем. Совмещает в одном корпусе вилку, розетку, электронный блок и экран дисплея для считывания полученных результатов.

Позволяет вычислить мощность единичной, подключённой через прибор, нагрузки. Определит количество потребляемой электроэнергии за определённый промежуток времени и рассчитает стоимость израсходованной энергии.

Плюсы:

• Компактный, простой, стоит недорого.
• Можно работать со всей бытовой техникой.
• Определяет количество электроэнергии, потребляемой нагревателем.

Минусы:

• Непродуман механизм обнуления.
• Работает только в тепле.

Рекомендации:

10 лучших реле времени

12 лучших детекторов скрытой проводки

14 лучших счетчиков электроэнергии

HiDANCE 3680W AC Power Meter – цифровой прибор

Компактный бытовой электронный прибор с расширенными функциями. Позволяет определить величину напряжения переменного тока и силу тока. Рассчитывает потребляемую мощность и коэффициент мощности.

Встроена опция вычисления стоимости потреблённой электроэнергии. Прибор удобен при тестировании бытовых приборов, электронных устройств и электронагревателей всех типов для расчёта экономической эффективности.

Плюсы:

• Симпатичный, аккуратно собранный цифровой приборчик.
• Точность измерений, наглядное отображение результатов.
• Несколько режимов.

Минусы:

• Приходится вновь вводить цену после обнуления полученных результатов.
• Штырьки у вилки не припаяны, а приварены.

Espada TSL 1500WB – оптимален для дома

Простой в освоении и применении электронный ваттметр для тестирования бытовых приборов по уровню потребляемой электроэнергии. Очень удобен для проверки энергопотребления при выборе обогревателя. Прибор в короткое время покажет уровень реальной мощности, затраты и стоимость электроэнергии.

Поможет рассчитать тепловую эффективность и затраты в течение теплового сезона. Предусмотрена возможность введение данных при двухтарифном счётчике. Просигнализирует о нештатном режиме или превышении силы тока, мощности.

Плюсы:

• Хорошая точность, скорость замера.
• Подсветка дисплея, крупные цифры.
• Расчёт стоимости электроэнергии.

Минусы:

• Подсветка не постоянна.
• Затруднённая смена источника питания.

МЕГЕОН 71016 – с жидкокристаллическим дисплеем

Портативный цифровой прибор для регистрации затраченной электроэнергии одним потребителем. Инструмент оснащён жидкокристаллическим дисплеем со светодиодной подсветкой для работы в тёмное время суток или условиях плохой освещённости.

Расчёт показателей осуществляется в непрерывном режиме, на всём протяжении работы потребителя электроэнергии. Дополнительная опция – определение объёма выбросов углекислого газа, что важно для замкнутых помещений.

Плюсы:

• Размеры, функционал, стоимость.
• Следит за выбросом углекислого газа.
• Подсветка ЖК-дисплея.

Минусы:

• Цена, заказ в Китае дешевле.
• Для мастерской скорее нужен, домой – побаловаться.

Brennenstuhl PM 231 – высокое качество

Бытовой прибор со стильным дизайном корпуса (Primera-Line). Снабжён двухтарифным счётчиком, – функция «день-ночь». Измеряет напряжение сети, силу тока, частоту.

Вычисляет потребляемую мощность. Рассчитывает количество потреблённой электроэнергии. Фиксирует время в часах и минутах. Обладает повышенной безопасностью, – предусмотрена защита от детей.

Плюсы:

• Отличное качество изготовления, точность.
• Стильный дизайн, безотказен в работе.
• Показывает реальную мощность, а не декларируемую.

Минусы:

• Маловат шрифт на экране.

Лучшие интеллектуальные ваттметры

Современное развитие бытовых ваттметров – наличие внутреннего электронного блока для связи с владельцем посредством интернета. Управление осуществляется дистанционно, через смартфон или другой носитель.

Расширен функционал за счёт увеличения программ, – отключение при нештатных режимах или аварийной ситуации, передача сигнала на телефон или электронную почту. Кроме бытовых задач, цифровой ваттметр полезен для лабораторий, занимающихся разработкой бытовой техники, – предусмотрено построение графиков и диаграмм с учётом реального времени.

TP-Link HS110 – замеры на расстоянии

Управление и произведение измерений на расстоянии с помощью интернета через смартфон или другое электронное устройство. Предусмотрена возможность автоматического подключения или отключения потребителей электроэнергии.

Дистанционный мониторинг энергопотребления позволит выбрать оптимальный режим работы бытовых приборов или систем отопления, поможет выставить необходимый уровень мощности.

Плюсы:

• Возможность дистанционного управления и контроля.
• Небольшая, работает со всеми бытовыми приборами.
• Цена, для такого уровня.

Минусы:

• Чувствителен к качеству интернета и наличию связи.

Edimax SP 2101W – интеллектуальный прибор

Интеллектуальный ваттметр-выключатель с функцией измерения мощности. Подключаем к любой классической розетке.

Осуществляет взаимосвязь электроники и человека, –управляет уровнем потребления электроэнергии, подключает или отключает бытовые потребители вручную, по команде или по заложенному расписанию.

Следит за работой бытового устройства, автоматически отключая питание при нештатных ситуациях. Дополнительная опция – передача тревожного сигнала в автоматическом режиме.

Плюсы:

• Самая настоящая «умная» розетка с контролем мощности.
• Помощь в выработке экономного режима.
• Сохранение результата в течение года.

Минусы:

• Возможно, цена. Сэкономленной энергии не так уж много, не окупится.

Energenie EGM-PWM – зелёная энергетика

Ваттметр из серии приборов «зелёная» экономная энергетика. Снимает параметры электрической сети, вычисляет уровень мощности, выстраивает графики и диаграммы.

Программное приложение рассчитывает потребление электроэнергии в требуемый промежуток времени. Отсутствует постоянная привязка к персональному компьютеру, связь может осуществляться по внешней команде или заложенному расписанию.

Плюсы:

• Точность, снятие информации в любое время.
• Программирование на заданное время.
• Удобен при отоплении дачи.

Минусы:

• Купив один, попользовавшись, хочется докупить ещё. Но оправданы траты?

Kill A Watt™ Meters — Idaho Power

Вы когда-нибудь задумывались, сколько энергии требуется для работы вашего телевизора, компьютера или кухонного прибора? Idaho Power объединилась с библиотеками по всему Айдахо, чтобы помочь вам узнать!

Ознакомьтесь с комплектом по энергоэффективности в местной публичной библиотеке , чтобы узнать, как экономить энергию и деньги. В комплект входит счетчик Kill A Watt, устройство, измеряющее энергопотребление бытовой техники в вашем доме, инструкция по использованию счетчика и советы по энергосбережению.

Примечание. Продолжение программы, квалификационные требования и условия действуют.

Как работает счетчик?

Все, что вам нужно сделать, это подключить счетчик Kill A Watt к стандартной трехконтактной электрической розетке, а затем подключить прибор к счетчику. Счетчик будет измерять количество потребляемой энергии, помогая вам определить потенциальную экономию путем отключения элементов питания, когда они не используются, или замены элемента более энергоэффективной моделью.

Например, если вы часто оставляете свой телевизор включенным на весь день, независимо от того, смотрит ли его кто-то или нет, вы можете измерить, сколько энергии он потребляет за определенный период времени. Оттуда вы можете умножить мощность, используемую на ваш текущий тариф на электроэнергию, чтобы увидеть, сколько денег вы можете сэкономить, отключив его, когда за ним не следят.

Калькулятор Kill A Watt™

Инструкции по использованию счетчика Kill A Watt см. в брошюре с инструкциями, прилагаемой к счетчику.

1. Выберите измеряемый прибор.
2. Введите значение счетчика для измеряемого прибора и выберите соответствующее значение (ватты или кВтч).
3. Введите одно из следующего:
   1. Измерение мощности? Введите часы, использованные в день/неделю/месяц (выберите один). Примечание: 20 минут = 0,33 часа и т. д.
   2. Измерение кВтч? Введите показания счетчика «Час».
4. Калькулятор рассчитает количество потребляемых кВт/ч в месяц и приблизительную ежемесячную стоимость использования выбранного прибора.

Положения и условия

Idaho Power Company («Айдахо Пауэр») не является производителем счетчика Kill A Watt. Настоящим компания Idaho Power отказывается от любых и всех подразумеваемых или явных гарантий (включая, помимо прочего, подразумеваемые гарантии товарного состояния или пригодности для определенной цели) и не несет ответственности за какие-либо заверения или обещания в отношении счетчика Kill A Watt или его использование, эксплуатация, неправильное применение или неисправность.

Ни при каких обстоятельствах Idaho Power не несет ответственности за любые прямые, особые, случайные, косвенные или косвенные убытки любого характера или вида, будь то по контракту, гарантии, гражданскому правонарушению, небрежности, строгой ответственности или в соответствии с любым положением о возмещении убытков или иным образом связанным с измеритель Kill A Watt или его использование, эксплуатация, неправильное применение или неисправность.
