Стабилитроны

3.8.
Стабилитроны



Стабилитрон – это специальный
полупроводниковый диод, при работе которого используется обратная ветвь
вольт-амперной характеристики в режиме электрического пробоя. При значительных
изменениях силы обратного тока через диод напряжение на нем практически не
изменяется (стабильно). Если параллельно стабилитрону подключить нагрузку, то
напряжение на ней тоже не будет изменяться. Стабилитроны изготавливаются из
кремния и называются иногда опорными диодами. У них до наступления пробоя
обратный ток очень мал, а в режиме пробоя сравним с прямым током. На рисунке
3.29
показан вид обратной ветви вольт-амперной характеристики стабилитрона.

Стабилитрон характеризуется следующими основными параметрами: минимальный и
максимальный ток стабилизации, напряжение стабилизации при заданном токе
стабилизации (см. рис. 3.29), дифференциальное сопротивление,
температурный коэффициент напряжения стабилизации, максимальная допустимая
мощность, рассеиваемая в стабилитроне.


Дифференциальное сопротивление
– это отношение изменения напряжения
стабилизации к изменению силы тока стабилизации. Изменение тока нужно выбирать
как можно меньше, чтобы можно было указать значение сопротивления для
определенного тока стабилизации. С уменьшением тока стабилизации
дифференциальное сопротивление стабилитрона увеличивается. Минимальное значение
тока стабилизации как раз и определяется допустимым увеличением
дифференциального сопротивления стабилитрона.

Дифференциальное сопротивление стабилитронов составляет единицы и десятки ом.
Для идеального стабилитрона дифференциальное сопротивление равно нулю и рабочую
(обратную) ветвь вольт-амперной характеристики можно аппроксимировать двумя
отрезками прямых. При напряжении, меньшем напряжения стабилизации, ток через
стабилитрон равен нулю. При напряжении, равном напряжению стабилизации,
изменение тока через стабилитрон не приводит к изменению напряжения на нем.

Дифференциальное сопротивление стабилитрона (сопротивление переменному току) не
следует путать с его статическим сопротивлением (сопротивлением постоянному
току), которое во много раз больше дифференциального.

Максимальный ток стабилизации стабилитрона определяется допустимой
мощностью рассеяния.

Температурный коэффициент напряжения стабилизации (ТКН) показывает
относительное изменение напряжения стабилизации при изменении температуры на 1
К:

Часто ТКН выражают в процентах.

ТКН стабилизации может быть отрицательным (у
полупроводников с большой концентрацией примесей, малой толщиной перехода, где
пробой происходит за счет туннельного эффекта) и положительным (в
полупроводниках с меньшей концентрацией примесей, большей толщиной

p-n
перехода, где пробой возникает при более высоких напряжениях и является
лавинным). У некоторых стабилитронов  ТКН стабилизации изменяет знак при
изменении величины тока через стабилитрон.

Значение тока через стабилитрон, при котором изменяется знак ТКН
стабилизации, определяет так называемую термостабильную точку стабилитрона.
Знание такой точки важно при проектировании высокостабильных стабилизаторов
постоянного напряжения.



Назад

Содержание

Вперед

Диод. Светодиод. Стабилитрон / Хабр

Не влезай. Убьет! (с)


Постараюсь объяснить работу с диодами, светодиодами, а также стабилитронами на пальцах. Опытные электронщики могут пропустить статью, поскольку ничего нового для себя не обнаружат. Не буду вдаваться в теорию электронно-дырочной проводимости pn-перехода. Я считаю, что такой подход обучения только запутает начинающих. Это голая теория, почти не имеющая отношения к практике. Впрочем, интересующимся теорией предлагаю эту статью. Всем желающим добро пожаловать под кат.


Это вторая статья из цикла электроники. Рекомендую к прочтению также первую, которая повествует о том, что такое электрический ток и напряжение.

Диод – полупроводниковый прибор, имеющий 2 вывода для подключения. Изготавливается, упрощенно говоря, путем соединения 2х полупроводников с разным типом примеси, их называют донорной и акцепторной, n и p соответственно, поэтому диод содержит внутри pn-переход. Выводы, обычно состоящие из луженой меди, называют анод (А) и катод (К). Эти термины пошли еще со времен электронных ламп и используются в письменном виде, для обозначения направленности диода. Гораздо проще графическое обозначение. Названия выводов диода запомнятся сами собой при применении на практике.


Как я уже писал, мы не будем использовать теорию электронно-дырочной проводимости диода. Просто инкапсулируем эту теорию до черного ящика с двумя зажимами для подключения. Примерно так же программисты инкапсулируют работу со сторонними библиотеками, не вдаваясь в е… подробности их работы. Или, например, когда, пользуясь пылесосом, мы не вдаёмся в подробности, как он устроен внутри, он просто работает и нам важно одно из свойств пылесоса – сосать пыль.

Рассмотрим свойства диода, самые очевидные:

  • От анода к катоду, такое направление называется прямым, диод пропускает ток.
  • От катода к аноду, в обратном направлении, диод ток не пропускает. (Вообще-то нет. Но об этом позже.)
  • При протекании тока, в прямом направлении, на диоде падает некоторое напряжение.


Возможно эти свойства вам и так хорошо известны. Но есть некоторые дополнения. Что же считать прямым, а что обратным направлением? Прямым называют такое включение, когда на аноде напряжение больше, чем на катоде. Обратное, наоборот. Прямое и обратное включение – это условность. В реальных схемах напряжение на одном и том же диоде может меняться с прямого на обратное и наоборот.

Кремниевый диод начинает пропускать хоть какой-либо значимый ток только тогда, когда на аноде напряжение будет больше примерно на 0,65 В, чем на катоде. Нет, не так. При протекании хоть какого-либо тока, на диоде образуется падение напряжения, примерно равное 0,65 В и выше.

Напряжение 0,65 В – называют прямым падением напряжения на pn-переходе. Это лишь примерная средняя величина, она зависит от тока, температуры кристалла и технологии изготовления диода. При изменении протекающего тока, она изменяется нелинейно. Чтобы как-то обозначить эту нелинейность графически, производители снимают вольтамперные характеристики диода. В мощных высоковольтных диодах падение напряжения может быть больше в 2, 3 и т.д. раза. Это означает, что внутри диода включено несколько pn-переходов последовательно.

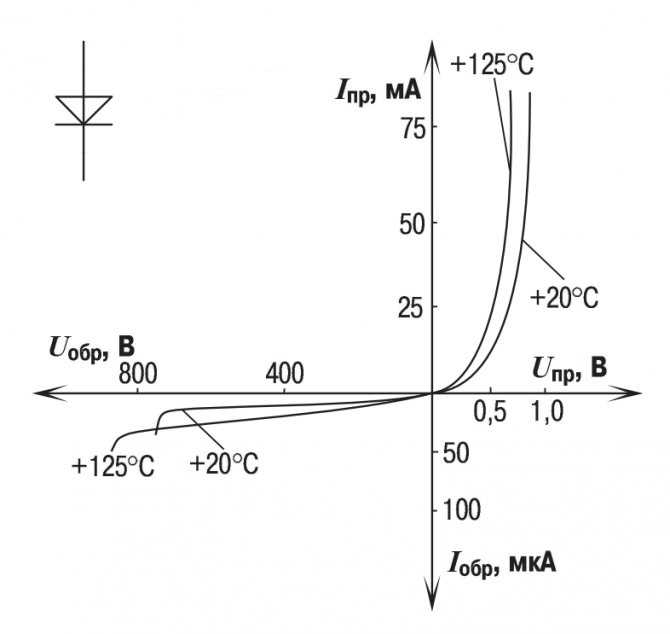

Для определения падения напряжения можно использовать вольтамперную характеристику (ВАХ) диода в виде графика. Иногда эти графики приводятся в дата-листах (datasheets) на реальные модели диода, но чаще их нет. На первом мне попавшемся графике ниже приведены ВАХ КД243А, хотя это не важно, они все примерно похожи.


На графике Uпр – это прямое падение напряжения на диоде. Iпр – протекающий через диод ток. График показывает какое падение напряжения на диоде будет, при протекании n-го тока. Но чаще всего в даталистах не показываются реальные ВАХ, а приводится прямое падение напряжения, указанное при определенном токе. В английской литературе падение напряжения обозначается как forward voltage.

Как применять


Падение напряжения на диоде – для нас плохая характеристика, поскольку это напряжение не совершает полезной работы и рассеивается в виде тепла на корпусе диода. Чем меньше падение, тем лучше. Обычно падение напряжения на диоде определяют исходя из тока, протекающего через диод. Например, включим диод последовательно с нагрузкой. По сути это будет защита схемы от переплюсовки, на случай, если блок питания отсоединяемый. На рисунке ниже в качестве защищаемой схемы взят резистор 47 Ом, хотя в реальности это может быть все, что угодно, например, участок большой схемы. В качестве блока питания – батарея на 12 В.


Допустим, нагрузка без диода потребляет 255 мА. В данном случае это можно посчитать по закону Ома: I= U / R = 12 / 47 = 0,255 А или 255 мА. Хотя обычно потребление сферической схемы в вакууме уже известно, хотя бы по максимальным характеристикам блока питания. Найдем на графике ВАХ, указанный выше, падение напряжения для диода КД243А при 0,255 А протекающего тока, при 25 градусах. Оно равно примерно 0,75 В. Эти 0,75 В упадут на диоде, и для питания схемы останется 12 — 0,75 = 11,25 В — иногда может и не хватить. Как бонус, можно найти мощность, в виде тепла и потерь выделяющуюся на диоде по формуле P = I * U = 0,75 * 0,255 = 0,19 Вт, где I и U – ток через диод и падение напряжения на диоде.

Что же делать, когда график ВАХ недоступен? Например, для популярного диода 1n4007 указано только прямое напряжения forward voltage 1 В при токе 1 А. Нужно и использовать это значение, либо измерить реальное падение. А если для какого-либо диода это значение не указано, то сойдет среднее 0,65 В. В реальности проще это падение напряжения измерить вольтметром в схеме, чем выискивать в графиках. Думаю, не надо объяснять, что вольтметр должен быть включен на постоянное напряжение, если через диод течет постоянный ток, а щупы должны касаться анода и катода диода.

Немного про другие характеристики


В предыдущем примере, если перевернуть батарейку, я имею ввиду поменять полярность, см. нижний рисунок, ток не потечет и падение напряжения на диоде в худшем случае составит 12 В — напряжение батареи. Главное, чтобы это напряжение не превышало напряжение пробоя нашего диода, оно же обратное напряжение, оно же breakdown voltage. А также важно еще одно условие: ток в прямом направлении через диод не превышал номинальный ток диода, он же forward current. Это два основных параметра по которых выбирается диод: прямой ток и обратное напряжение.

Иногда в даталистах также указывается рассеиваемая мощность диодом или номинальная мощность (power dissipation). Если она указана, то ее нельзя превышать. Как ее посчитать, мы уже разобрались на предыдущем примере. Но если мощность не указана, тогда надо ориентироваться по току.

Говорят, что в обратном направлении ток через диод не течет, ну или почти не потечет. На самом деле через него протекает ток утечки, reverse current в английской литературе. Этот ток очень маленький, от нескольких наноампер у маломощных диодов до нескольких сот микроампер, у мощных. Также этот ток зависит от температуры и приложенного напряжения. В большинстве случаем ток утечки не играет никакой роли, например, в как в предыдущем примере, но, когда вы будете работать с наноамперами и поставите какой-либо защитный диод на входе операционного усилителя, тогда может случиться ой… Схема поведет себя совсем не так, как задумывалась.

У диодов так же есть некоторая маленькая паразитная емкость capacitance. Т.е., по сути, это конденсатор, параллельно включенный с диодом. Эту емкость надо учитывать при быстрых процессах при работе диода в схеме с десятками-сотнями мегагерц.

Также несколько слов по поводу термина «номинал». Обычно номинальные ток и напряжение обозначают, что при превышении этих параметров производитель не гарантирует работу изделия, если не сказано другое. И это для всех электронных компонентов, а не только для диода.

Что еще можно сделать


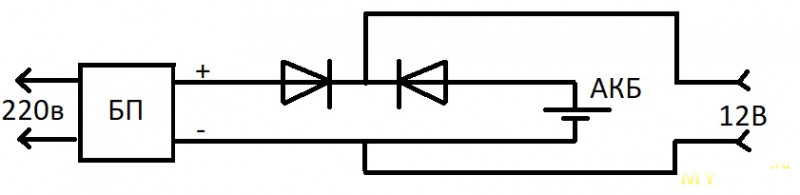

Применений диодов существует множество. Разработчики-радиоэлектронщики обычно выдумывают свои схемы из кусочков других схем, так называемых строительных кирпичиков. Вот несколько вариантов.

Например, схема защиты цифровых или аналоговых входов от перенапряжения:


Диоды в этой схеме при нормальной работе не пропускают ток. Только ток утечки. Но когда по входу возникает перенапряжение с положительной полуволной, т.е. напряжение входа становится больше чем Uпит плюс прямое падение напряжения на диоде, то верхний диод открывается и вход замыкается на шину питания. Если возникает отрицательная полуволна напряжения, то открывается нижний диод и вход замыкается на землю. В этой схеме, кстати, чем меньше утечки и емкость у диодов, тем лучше. Такие схемы защиты уже, как правило, стоят во всех современных цифровых микросхемах внутри кристалла. А внешними мощными сборками TVS-диодов защищают, например, USB порты на материнских платах.

Также из диодов можно собрать выпрямитель. Это очень распространённый тип схем и вряд ли кто-то из читателей про них не слышал. Выпрямители бывают однополупериодные, двухполупериодные и мостовые. С однополупериодным выпрямителем мы уже познакомились в нашем самом первом многострадальном примере, когда рассматривали защиту от переплюсовки. Никакими особыми плюсами не обладает, кроме плюса на батарейке. Один из самых важных минусов, который ограничивает применение схемы однополупериодного выпрямителя на практике: схема работает только с положительной полуволной напряжения. Отрицательное напряжение напрочь отсекает и ток при этом не течет. «Ну и что?», скажете вы, «Такой мощности мне будет достаточно!». Но нет, если такой выпрямитель стоит после трансформатора, то ток будет протекать только в одну сторону через обмотки трансформатора и, таким образом, трансформаторное железо будет дополнительно подмагничиваться. Трансформатор может войти в насыщение и греться намного больше положенного.

Двухполупериодные выпрямители этого недостатка лишены, но им необходим средний вывод обмотки трансформатора. Здесь при положительной полярности переменного напряжения открыт верхний диод, а при отрицательной – нижний. КПД трансформатора используется не полностью.


Мостовые схемы лишены обоих недостатков. Но теперь на пути тока включены два диода в любой момент времени: прямой диод и обратный. Падение напряжения на диодах удваивается и составляет не 0,65-1В, а в среднем 1,3-2В. С учетом этого падения считается выпрямленное напряжение.


Например, нам надо получить 18 вольт выпрямленного напряжения, какой трансформатор для этого выбрать? 18 вольт плюс падение на диодах, возьмем среднее 1,4 В, равно 19,4 В. Мы знаем из предыдущей статьи, что амплитудное значение переменного напряжения в корень из 2 раз больше его действующего значения. Поэтому во вторичной цепи трансформатора переменное действующее напряжение равно 19,4 / 1,41 = 13,75В. С учетом того, что напряжение в сети может гулять на 10%, а также под нагрузкой напряжение немного просядет, выберем трансформатор 230/15 В.

Мощность требуемого нам трансформатора можно посчитать от тока нагрузки. Например, мы собираемся подключать к трансформатору нагрузку в один ампер. Это если с запасом. Всегда оставляйте небольшой запас, в 20-40%. Просто по формуле мощности можно найти P = U * I = 15 * 1 = 15 ВА, где U и I – напряжение и ток вторичной обмотки. Если вторичных обмоток несколько, то их мощности складываются. Плюс потери на трансформацию, плюс запас, поэтому выберем трансформатор 20-40 ВА. Хотя часто трансформаторы продаются с указанием тока вторичных обмоток, но проверить по габаритной мощности не помешает.

После выпрямительного моста необходим сглаживающий конденсатор, на рисунке не показан. Не забывайте про него! Есть умные формулы по расчету этого конденсатора в зависимости от количества пульсаций, но порекомендую такое правило: ставить конденсатор 10000мкФ на один ампер потребления тока. Вольтаж конденсатора не меньше, чем выпрямленное без нагрузки напряжение. В данном примере можно взять конденсатор с номиналом 25В.

Диоды в этой схеме выберем на ток >=1А и обратное напряжение, с запасом, больше 19,4 В, например, 50-1000 В. Можно применить диоды Шоттки. Это те же диоды, только с очень маленьким падением напряжения, которое часто составляет десятки милливольт. Но недостаток диодов Шоттки – их не выпускают на более-менее высокие напряжения, больше 100В. Точнее с недавнего времени выпускают, но их стоимость заоблачная, а плюсы уже не так очевидны.

Светодиод


Внутри устроен совсем по другому, чем диод, но имеет те же самые свойства. Только еще и светится при протекании тока в прямом направлении.


Все отличие от диода в некоторых характеристиках. Самое важное – прямое падение напряжения. Оно гораздо больше, чем 0,65 В у обычного диода и зависит в основном от цвета светодиода. Начиная от красного, падение напряжения которого составляет в среднем 1,8 В, и заканчивая белым или синим светодиодом, падение у которых около 3,5 В. Впрочем, у невидимого спектра эти значения шире.


По сути падение напряжения здесь – минимальное напряжение зажигания диода. При меньшем напряжении, у источника питания, тока не будет и диод просто не загорится. У мощных осветительных светодиодов падение напряжения может составлять десятки вольт, но это значит лишь, что внутри кристалла много последовательно-параллельных сборок диодов.

Но сейчас поговорим об индикаторных светодиодах, как наиболее простых. Их выпускают в различных корпусах, наиболее часто в полуокруглых, диаметром 3, 5, 10 мм.


Любой диод светится в зависимости от протекающего тока. По сути это токовый прибор. Падение напряжения получается автоматически. Ток мы задаем сами. Современные индикаторные диоды более-менее начинают светиться при токе 1 мА, а при 10 мА уже выжигают глаза. Для мощных осветительных диодов надо смотреть документацию.

Применение светодиода


Имея лишь соответствующий резистор можно задать нужный ток через диод. Конечно, понадобится еще и блок питания постоянного напряжения, например, батарейка 4,5 В или любой другой БП.

Например, зададим ток 1мА через красный светодиод с падением напряжения 1,8 В.


На схеме показаны узловые потенциалы, т.е. напряжения относительно нуля. В каком направлении включать светодиод нам подскажет лучше всего мультиметр в режиме прозвонки, поскольку иногда попадаются напрочь китайские светодиоды с перепутанными ногами. При касании щупов мультиметра, в правильном направлении, светодиод должен слабо светиться.

Поскольку применен красный светодиод, то на резисторе упадет 4,5 — 1,8 = 2,7В. Это известно по второму закону Кирхгофа: сумма падений напряжения на последовательных участках схемы равно ЭДС батарейки, т.е. 2,7 + 1,8 = 4,5В. Чтобы ограничить ток в 1мА, резистор по закону Ома должен обладать сопротивлением R = U / I = 2,7 / 0,001 = 2700 Ом, где U и I – напряжение на резисторе и необходимый нам ток. Не забываем переводить величины в единицы СИ, в амперы и вольты. Поскольку выпускаемые номиналы сопротивлений стандартизованы выберем ближайший стандартный номинал 3,3кОм. Конечно, при этом ток изменится и его можно пересчитать по закону Ома I = U / R. Но зачастую это не принципиально.

В этом примере ток, отдаваемый батарейкой, мал, так что внутренним сопротивлением батареи можно пренебречь.

С осветительными светодиодами все тоже самое, только токи и напряжения выше. Но иногда им уже не требуется резистор, надо смотреть документацию.

Что-то еще про светодиод


По сути, светить – это основное назначение светодиода. Но есть и другое применение. Например, светодиод может выступать в качестве источника опорного напряжения. Они необходимы, например, для получения источников тока. В качестве источников опорного напряжения, как менее шумные, применяют красные светодиоды. Их включают в схему так же, как и в предыдущем примере. Поскольку напряжение батарейки относительно постоянное, ток через резистор и светодиод тоже постоянный, поэтому падение напряжения остается постоянным. От анода светодиода, где 1,8В, делается отвод и используется это опорное напряжение в других участках схемы.

Для более надежной стабилизации тока на светодиоде, при пульсирующем напряжении источника питания, вместо резистора в схему ставят источник тока. Но источники тока и источники опорного напряжения – это тема еще одной статьи. Возможно, когда-нибудь я ее напишу.

Стабилитрон


В английской литературе стабилитрон называется Zener diode. Все тоже самое, что и диод, в прямом включении. Но сейчас поговорим только про обратное включение. В обратном включении под действием определенного напряжения на стабилитроне возникает обратимый пробой, т. е. начинает течь ток. Этот пробой полностью штатный и рабочий режим стабилитрона, в отличие от диода, где при достижении номинального обратного напряжения диод просто выходил из строя. При этом, ток через стабилитрон в режиме пробоя может меняться, а падение напряжение на стабилитроне остается практически неизменным.


Что нам это дает? По сути это маломощный стабилизатор напряжения. Стабилитрон имеет все те же характеристики, что и диод, плюс добавляется так же напряжение стабилизации Uст или nominal zener voltage. Оно указывается при определенном токе стабилизации Iст или test current. Также в документации на стабилитроны указываются минимальный и максимальный ток стабилизации. При изменении тока от минимального до максимального, напряжение стабилизации несколько плавает, но незначительно. См. вольт-амперные характеристики.


Рабочая зона стабилитрона обозначена зеленым цветом. На рисунке видно, что напряжение на рабочей зоне практически неизменно, при широком диапазоне изменения тока через стабилитрон.

Чтобы выйти на рабочую зону, нам надо установить ток стабилитрона между [Iст. min – Iст. max] с помощью резистора точно так же, как это делалось в примере со светодиодом (кстати, можно также с помощью источника тока). Только, в отличие от светодиода, стабилитрон включен в обратном направлении.

При меньшем токе, чем Iст. min стабилитрон не откроется, а при большем, чем Iст. max – возникнет необратимый тепловой пробой, т.е. стабилитрон просто сгорит.

Расчёт стабилитрона


Рассмотрим на примере нашего рассчитанного трансформаторного БП. У нас есть блок питания, выдающий минимум 18 В (по сути там больше, из-за трансформатора 230/15 В, лучше мерить в реальной схеме, но суть сейчас не в этом), способный отдавать ток 1 А. Нужно запитать нагрузку с максимальным потреблением 50 мА стабилизированным напряжением 15 В (например, пусть это будет какой-нибудь абстрактный операционный усилитель – ОУ, у них примерно такое потребление).


Такая слабая нагрузка выбрана неспроста. Стабилитроны довольно маломощные стабилизаторы. Они должны проектироваться так, чтобы через них мог проходить без перегрева весь ток нагрузки плюс минимальный ток стабилизации Iст. min. Это необходимо, потому что ток после резистора R1 делится между стабилитроном и нагрузкой. В нагрузке ток может быть непостоянным, либо нагрузка может выключаться из схемы совсем. По сути это параллельный стабилизатор, т.е. весь ток, который не уйдет в нагрузку, примет на себя стабилитрон. Это как первый закон Кирхгофа I = I1 + I2, только здесь I = Iнагр + Iст. min.

Итак, выберем стабилитрон с напряжением стабилизации 15 В. Для установки тока через стабилитрон всегда необходим резистор (или источник тока). На резисторе R1 упадет 18 – 15 = 3 В. Через резистор R1 будет протекать ток Iнагр. + Iст. min. Примем Iст. min = 5 мА, это примерно достаточный ток для всех стабилитронов с напряжением стабилизации до 100 В. Выше 100 В можно принимать 1мА и меньше. Можно взять Iст. min и больше, но это только будет бесполезно греть стабилитрон.

Итак, через R1 течет Ir1 = Iнагр. + Iст. min = 50 + 5 = 55 мА. По закону Ома находим сопротивление R1 = U / I = 3 / 0,055 = 54,5 Ом, где U и I – напряжение на резисторе и ток через резистор. Выберем из ближайшего стандартного ряда сопротивление 47 Ом, будет чуть больше ток через стабилитрон, но ничего страшного. Его даже можно посчитать, общий ток: Ir1 = U / R = 3 / 47 = 0,063А, далее минимальный ток стабилитрона: 63 — 50 = 13 мА. Мощность резистора R1: P = U * I = 3 * 0,063 = 0,189 Вт. Выберем стандартный резистор на 0,5 Вт. Советую, кстати, не превышать мощность резисторов примерно Pmax/2, дольше проживут.

На стабилитроне тоже рассеивается мощность в виде тепла, при этом в самом худшем случае она будет равна P = Uст * (Iнагр + Iст.) = 15 * (0,050 + 0,013) = 0,945 Вт. Стабилитроны выпускают на разную мощность, ближайшая 1Вт, но тогда температура корпуса при потреблении около 1Вт будет где-то 125 градусов С, лучше взять с запасом, на 3 Вт. Стабилитроны выпускают на 0,25, 0,5, 1, 3, 5 Вт и т. д.

Первый же запрос в гугле «стабилитрон 3Вт 15В» выдал 1N5929BG. Далее ищем «datasheet 1N5929BG». По даташиту у него минимальный ток стабилизации 0,25 мА, что меньше 13 мА, а максимальный ток 100 мА, что больше 63 мА, т.е. укладывается в его рабочий режим, поэтому он нам подходит.

В общем-то, это весь расчёт. Да, стабилизатор это неидеальный, внутреннее сопротивление у него не нулевое, но он простой и дешевый и работает гарантировано в указанном диапазоне токов. А также поскольку это параллельный стабилизатор, то ток блока питания будет постоянным. Более мощные стабилизаторы можно получить, умощнив стабилитрон транзистором, но это уже тема следующей статьи, про транзисторы.

Проверить стабилитрон на пробой обычным мультиметром, как правило, нельзя. При более-менее высоковольтном стабилитроне просто не хватит напряжения на щупах. Единственное, что удастся сделать, это прозвонить его на наличие обычной диодной проводимости в прямом направлении. Но это косвенно гарантирует работоспособность прибора.

Еще стабилитроны можно использовать как источники опорного напряжения, но они шумные. Для этих целей выпускают специальные малошумящие стабилитроны, но их цена в моем понимании зашкаливает за кусочек кремния, лучше немного добавить и купить интегральный источник с лучшими параметрами.

Также существует много полупроводниковых приборов, похожих на диод: тиристор (управляемый диод), симистор (симметричный тиристор), динистор (открываемый импульсно только по достижении определенного напряжения), варикап (с изменяемой емкостью), что-то еще. Первые вам понадобятся в силовой электронике при постройки управляемых выпрямителей или регуляторов активной нагрузки. А с последними я уже лет 10 не сталкивался, поэтому оставляю эту тему для самостоятельного чтения в вики, хотя бы про тиристор.

Основы: Введение в стабилитроны

Зенеровские диоды представляют собой особый тип полупроводниковых диодов — устройства, которые позволяют току течь только в одном направлении, которые также позволяют току течь в противоположном направлении, но только при достаточном напряжении. . И хотя это звучит несколько эзотерически, на самом деле они являются одними из самых удобных компонентов, когда-либо встречавшихся на рабочем месте инженера, предоставляя отличные решения для ряда распространенных потребностей в схемотехнике.

Далее мы покажем вам, как (и когда) использовать стабилитрон для приложений, включая простые опорные напряжения, привязку сигналов к определенным диапазонам напряжения и снижение нагрузки на регулятор напряжения.

Предыстория: полупроводниковые диоды, реальные и идеальные

Чтобы понять, чем стабилитроны отличаются от других диодов, давайте сначала рассмотрим свойства обычных диодов. И хотя существует множество различных типов диодов — см. здесь длинный список — мы сосредоточимся на так называемых «обычных» полупроводниковых диодах, чаще всего сконструированных с p-n кремниевым переходом.

Диоды обычно поставляются в стеклянных или пластиковых цилиндрических упаковках, помеченных полосой на одной стороне для обозначения полярности. В идеальном диоде ток течет только в одном направлении, от анода (положительная сторона) к катоду (отрицательная сторона), отмеченному полосой. Схематический символ представляет собой треугольник, указывающий на полосу, где ток течет в том же направлении, к концу с полосой (полосой). Версии диодов для поверхностного монтажа, как правило, следуют тому же соглашению по маркировке, где конец катода отмечен широкой полосой.

Если включить диод в простую схему с источником переменного напряжения и токоограничивающим резистором, то можно измерить ток I через диод при приложении к нему заданного напряжения В . Для идеального диода ток вообще не проходит, когда напряжение меньше нуля: диод полностью предотвращает протекание обратного тока. При небольшом положительном напряжении («прямое смещение» или иногда «прямое напряжение») может протекать небольшое количество тока, и очень большое количество тока будет протекать выше заданного порога. Величина протекающего тока на самом деле экспоненциальна с увеличением напряжения.

Пороговое значение, при котором протекает значительный ток, обычно составляет около 0,7 В для простых полупроводниковых диодов, но может достигать 0,15 В для диодов Шоттки или достигать 4 В для некоторых типов светодиодов.



Конечно, идеальных диодов не существует. В реальных диодах при обратном напряжении может протекать очень небольшой ток (утечка). И, что более важно, каждый диод рассчитан на определенное максимальное значение обратного напряжения. Если вы приложите более отрицательное напряжение, чем этот предел, диод подвергнется «обратному пробою» и начнет проводить значительный ток, но назад от нормального направления тока диода. Для обычного диода мы бы сказали, что диод вышел из строя , если он начинает проводить ток в этом направлении.

В сторону: Фактическая физика того, что происходит при пробое, весьма интересна; этому поведению способствуют два отдельных эффекта, эффект Зенера и лавинный пробой.

Зенеровские диоды

Зенеровские диоды представляют собой полупроводниковые диоды, которые были изготовлены таким образом, чтобы их обратный пробой происходил при определенном четко определенном напряжении (его «напряжение Зенера»), и которые сконструированы таким образом, что они могут работать непрерывно в этом режиме развала. Доступны широко распространенные стабилитроны с напряжением пробоя («напряжение Зенера») от 1,8 до 200 В.

Схематическое обозначение стабилитрона показано выше – оно очень похоже на обозначение обычного диода, но с загнутыми краями на полосе. Зенер по-прежнему проводит электричество в прямом направлении, как и любой другой диод, но также проводит электричество в обратном направлении, если приложенное напряжение обратное и больше, чем напряжение пробоя Зенера.

Типичное применение может быть таким, как указано выше: Стабилитрон на 10 В (тип 1N4740) включен последовательно с резистором и постоянным источником питания на 12 В. Номинал резистора выбирают таким, чтобы через него и через стабилитрон проходило несколько мА, удерживая его в области пробоя. В приведенной выше схеме напряжение на стабилитроне составляет 10 В, а на резисторе — 2 В. При напряжении 2 В на резисторе 400 Ом ток через этот резистор (и диод последовательно) составляет 5 мА.

Эталоны напряжения Зенера

Свойство стабилитронов с фиксированным напряжением делает их чрезвычайно удобными в качестве быстрых эталонов напряжения. Базовая схема выглядит так:

Необходимо учитывать несколько требований. Во-первых, входное напряжение должно быть выше напряжения Зенера. Во-вторых, номинал резистора должен быть выбран таким, чтобы через стабилитрон всегда протекал ток.

Некоторые предостережения: это не обязательно хороший источник питания для всех целей — резистор ограничивает потребляемый ток. Это также не обязательно точность опорное напряжение; напряжение будет зависеть от величины потребляемого тока. (То есть, чтобы напряжение было стабильным, нагрузка, управляемая этим опорным напряжением, должна быть постоянной.) Напряжение также зависит от температуры. Стабилитроны в диапазоне 5-6 В имеют наилучшую температурную стабильность, и существуют высокоточные стабилитроны (например, LM399), которые включают в себя собственную термостабилизированную печь для дальнейшего поддержания температуры диода как можно более стабильной.



Разработав эту идею немного дальше, вы можете построить полноценный многоканальный источник питания, используя только набор стабилитронов для генерирования всех необходимых напряжений, при условии, что требования к току на входе невелики. разное напряжение питания. Вышеприведенная схема является частью работающего лабораторного прибора.

Ограничители напряжения: Ограничение сигналов с помощью стабилитронов

С помощью одного стабилитрона можно ограничить изменяющийся аналоговый сигнал довольно узким диапазоном напряжений. Если у вас есть напряжение, которое колеблется между + 7 В и — 7 В, вы можете использовать один стабилитрон на 4 В, подключенный к земле, чтобы сигнал не превышал 4 В или не опускался ниже -0,7 В (где диод проводит вперед на землю).

Если вы хотите, чтобы сигнал никогда не становился отрицательным, например, для входа в аналого-цифровой преобразователь, который принимает сигналы в диапазоне 0–5 В, вы можете подключить анод стабилитрона к шине питания. на 1 В вместо земли. Тогда диапазон выходного сигнала будет ограничен диапазоном от 0,3 В до 5 В.

Еще один хитрый прием — последовательное использование двух диодов Зенера, ориентированных противоположно. Например, это может обеспечить симметричный предел отклонения сигнала от земли. Это также обычная конфигурация для использования стабилитронов в качестве подавителей переходных процессов.

Перевод напряжения: снижение нагрузки на регулятор

Вот что-то не работает. У нас есть TL750L05, тип линейного стабилизатора с выходным напряжением 5 В, который может обеспечивать выходной ток до 150 мА, и его нагрузка будет переменной. Нам нужно запитать его от источника 36 В. К сожалению, максимальное входное напряжение TL750L05 составляет 26 В.

Давайте попробуем добавить последовательно резистор, чтобы снизить часть этого напряжения:

Наша выходная нагрузка может достигать 125 мА и 10 мА. Итак, резистор какого номинала нам подойдет?

Предположим, что мы предполагаем нагрузку 125 мА. Затем снять (скажем) 20 В на резисторе, 20 В / 0,125 А = 160 Ом. Если мы используем 160 Ом, это упадет только на 160 Ом × 0,01 А = 1,6 В при нагрузке 10 мА, а 36 В — 1,6 В все еще больше, чем 26 В. Чтобы быть безопасным для нагрузки 10 мА, мы должны выбрать резистор, который дает нам падение не менее 11 В, для входа 25 В на регулятор. Таким образом, 11 В / 0,01 А = 1100 Ом было бы безопасно для нагрузки 10 мА. Но если нагрузка увеличится до 125 мА, падение на 1100 Ом составит V = 0,125 А × 1100 Ом = 137 В, а значит, на входе регулятора будет меньше 5 В, и он перестанет работать.

Ясно, что не существует номинала резистора, который можно было бы выбрать и который бы действительно работал как для слабого, так и для сильноточного случая.

В стороне: Мы пропустили пару мелких деталей о регуляторах напряжения, которые часто заслуживают внимания. Во-первых, линейный регулятор всегда требует немного большего напряжения на входе, чем на выходе. Эта разница напряжений называется «напряжением падения» и может достигать 0,6 В для TL750L05, так называемого регулятора «с малым падением напряжения». Это означает, что при выводе 5 В при 150 мА на входе регулятора должно быть 5,6 В или выше. Мы можем смело игнорировать это здесь, потому что 36 В – 137 В все еще ниже 5,6 В.

Вторая небольшая деталь заключается в том, что линейный регулятор на самом деле потребляет немного больше тока на своем входе, чем на своем выходе. Причина этого в том, что часть тока, поступающего на вход регулятора, течет на землю через его третью клемму «заземления», а не на выходную клемму. Этот «ток покоя» может достигать 12 мА для TL750L05. Это означает, что когда 125 мА вытекает из выходной клеммы регулятора, на входную клемму может поступать до 137 мА. В приведенном выше примере это означает, что максимальное падение напряжения на резисторе 1100 Ом будет более точно оценено как V = 0,137 A × 1100 Ом = 151 В. Опять же, это не меняет нашего анализа.



Давайте попробуем еще раз, на этот раз с нашим другом, диодом Зенера.

Наконец, давайте попробуем использовать один толстый стабилитрон на 20 В (тип 1N5357BRLG), чтобы снять часть нагрузки. Тогда выходное напряжение на аноде стабилитрона составляет всего 16 В, что находится в пределах безопасного входного диапазона регулятора. 1N5357BRLG рассчитан на максимальную мощность 5 Вт.

Когда стабилизатор работает с выходным током 125 мА, его входной ток может достигать 137 мА, включая ток покоя, поэтому мощность, рассеиваемая стабилитроном, может достигать 20 В × 0,137 А = 2,74 Вт. Он нагреется , но мы находимся в безопасных условиях работы стабилитрона, и теперь схема будет работать.

Обновлено в апреле 2020 г., чтобы включить примечания о напряжении отпускания линейного регулятора и токе покоя.

Эта запись была размещена в Основы, Электроника, Проекты EMSL, Инжиниринг и отмечена стабилитроном. Добавьте постоянную ссылку в закладки.

домашнее задание — Стабилитрон и регулирование напряжения

Введение

Трудно понять, что вы действительно хотите от этого вопроса. Спецификации говорят со мной определенным образом. Но я не знаю, как вы их принимаете. И, возможно, если бы вы могли прочитать мои мысли по этому поводу, вы, возможно, захотели бы перефразировать вопрос, требуя другого результата. Все, что я могу сделать, это интерпретировать то, что я вижу, в свете того, что, как мне кажется, я понимаю.

Тем не менее, вот:

В вопросе указаны два напряжения питания: \$15\:\text{V}\$ и \$20\:\text{V}\$. Он также определяет два тока нагрузки: \$5\:\text{мА}\$ и \$20\:\text{мА}\$. Наконец, указывается напряжение стабилитрона: \$6.8\:\text{V}\$.

Скрытый за кулисами и не заявленный, но все же присутствующий, необходимый ток стабилитрона. Для этого см.: стабилитроны. Там, для случая \$6,8\:\text{V}\$, тестовый ток равен \$37\:\text{мА}\$, а импеданс стабилитрона при этом тестовом токе равен \$3,5\:\Omega\$.

Теперь у меня проблема. Если предполагается, что стабилитрон идеален, и вы не должны смотреть на техническое описание, то действительно нет хорошего ответа. Это потому, что я мог установить \$R=1\:\text{m}\Omega\$ и сбрасывать потоки тока в стабилитрон. При этом сама нагрузка вряд ли окажет какое-либо влияние. Так вы бы решили проблему. А еще лучше будет \$R=1\:\mu\Omega\$. Так при чем тут предел? Я имею в виду, серьезно? Есть ли в этом смысл? Это не так.

Таким образом, единственный разумный способ проанализировать это — включить модель Зенера, которую вы должны взять (как указано выше) и разумно применить. Идеалистические подходы просто не имеют никакого смысла. Тем не менее, проблема не говорит конкретно.

Вот почему я начал с того, что не уверен, что вы понимаете эту задачу так, как я. И, если бы вы это сделали, вы могли бы спросить об этом по-другому.

Подход

Тем не менее, вы можете подойти к проблеме тогда и только тогда, когда вы не принимаете идеальный стабилитрон, а вместо этого принимаете более реалистичный. В частности, я буду использовать модель, которую мы можем извлечь сверху. Давайте сначала посмотрим на пересмотренную (основанную на модели) схему (схемы):

смоделируем эту схему — Схема создана с помощью CircuitLab 9{*}}}{R_\текст{Z}}
\end{align*}$$

Проблема с вышеизложенным двояка. (1) Есть три неизвестных: \$R\$, \$V\text{o}_{_\text{MIN}}\$ и \$V\text{o}_{_\text{MAX }}\$. (2) Мы ничего не сказали о самом \$V\text{o}\$, которое, как мы знаем, мы хотим номинально называть \$6.8\:\text{V}\$ (по какому-то еще неустановленному определению номинально .)

Так что давайте исправим ситуацию. Я предлагаю установить \$V\text{o}_{_\text{MIN}}=V\text{o}-\Delta V\$ и установить \$V\text{o}_{_ \text{MAX}}=V\text{o}+\Delta V\$, где \$V\text{o}=6,8\:\text{V}\$. 9{*}}}{R_\текст{Z}}
\end{align*}$$

Здесь у нас есть два уравнения и только два неизвестных: \$R\$ и \$\Delta V\$.

Я не говорю, что из этого может получиться что-то хорошее, однако. Приведенные выше узловые уравнения предполагают , что стабилитрон является источником напряжения, который может как подавать, так и поглощать энергию. Но он не может дать никакой энергии. Таким образом, 2-й член в обоих уравнениях на самом деле не работает, если \$\Delta V\$ изменяется более чем на \$130\:\text{мВ}\$. И будет больше варьироваться. Итак, вы уже знаете, что есть проблема, которая весьма вероятна, и уравнения решат какую-то вымышленную ситуацию, а не что-то реальное.

На данный момент я бы пришел к выводу, что проблема не имеет реального решения. Во всяком случае, не так, как было сказано.

Другой подход

Существует другое предположение, которое мы можем сделать из таблицы данных: \$I_\text{Z}=37\:\text{mA}\$. Вместо этого мы могли бы рассматривать стабилитрон как текущий сток этого значения. Это даст реалистичное значение для \$R\$ и обеспечит значения \$\Delta V\$, которые кажутся полезными, и обеспечит другую проверку.

Давайте продолжим: 9{*}}}{R_\текст{Z}}
\end{align*}$$

Это приведет к разумному значению для \$R\$. Но \$\Delta V\$ будет большим (несколько вольт) и, очевидно, за пределами способности стабилитрона оставаться активным.

Так что это будет еще один способ показать, что это не может быть достигнуто разумным образом.
