модернизация старой настольной лампы / Своими руками (DIY) / iXBT Live
Приветствую всех посетителей ресурса!
Сегодня в небольшом обзоре будем модернизировать старую настольную лампу. В качестве источника света в ней применяется энергосберегающая U-образная лампа с цоколем G23. Такие лампы доступны в продаже и сейчас, но вместо нее установил более современный, светодиодный вариант с тем же цоколем и температурой свечения 4000 К.
Кому интересно, предлагаю ознакомиться подробнее.
Итак, есть в хозяйстве старая настольная лампа на штативе с «изменяемой геометрией».
Наэкранная, конечно штука хорошая, но у нее другие задачи. А вот лампа на штативе позволяет настраивать освещение как угодно в зависимости от конкретной задачи. Обычно использовал ее, когда что-то паял, мастерил и т.д. Нужно поднял, нужно осветил предмет труда вблизи, нужно открутил струбцину и передвинул в другое место.
Удобно.
Обычно такая лампа потребляет 11 Ватт, моя, оказалось, «кушает» 14, но и напряжение в сети в момент измерений было 248 Вольт.
Нельзя сказать, что лампа очень яркая или тусклая, вполне нормально освещает стол с высоты предыдущего снимка.
Однако есть у этой энергосберегающей лампы два существенных недостатка – это использование ртути в баллоне и жуткое мерцание. Первое опасно в случае, если колба разобьется, второе крайне утомительно и в долгосрочной перспективе опасно для зрения.
Можно, конечно старый светильник полностью заменить новым того же формата со светодиодным источником света, но выйдет дороже, чем просто заменить непосредственно энергосберегающую лампу на светодиодную. Второй вариант — при наличии времени и энтузиазма можно смастерить замену из светодиодной ленты и импульсного блока питания, но это все «костыли», тем более что по затратам выйдет приблизительно одинаково.
Поэтому заказал светодиодную лампу со следующими характеристиками:
Цоколь G23
Напряжение питания 85-265 Вольт 50/60 Гц
Мощность 12 Вт
Температура свечения 4000 К
Индекс цветопередачи Rа 80
Узнать актуальную цену
Заказ доставили за две недели в потрепанной коробке, но лампа цела, без повреждений, царапин и прочего. На коробке никаких картинок, лишь характеристики.
В ассортименте магазина лампы мощностью 5, 7, 9 и 12 Вт теплого, белого и холодного белого оттенка свечения. В зависимости от мощности меняются лишь габариты лампы, а точнее ее длина.
Для информативности иллюстрация с типами цоколей. Наш вариант – G23.
Габаритами лампы практически одинаковые, новая длиннее лишь на 5 мм, что не совершенно не критично. Светофильтр сделан из матового пластика для равномерной засветки.

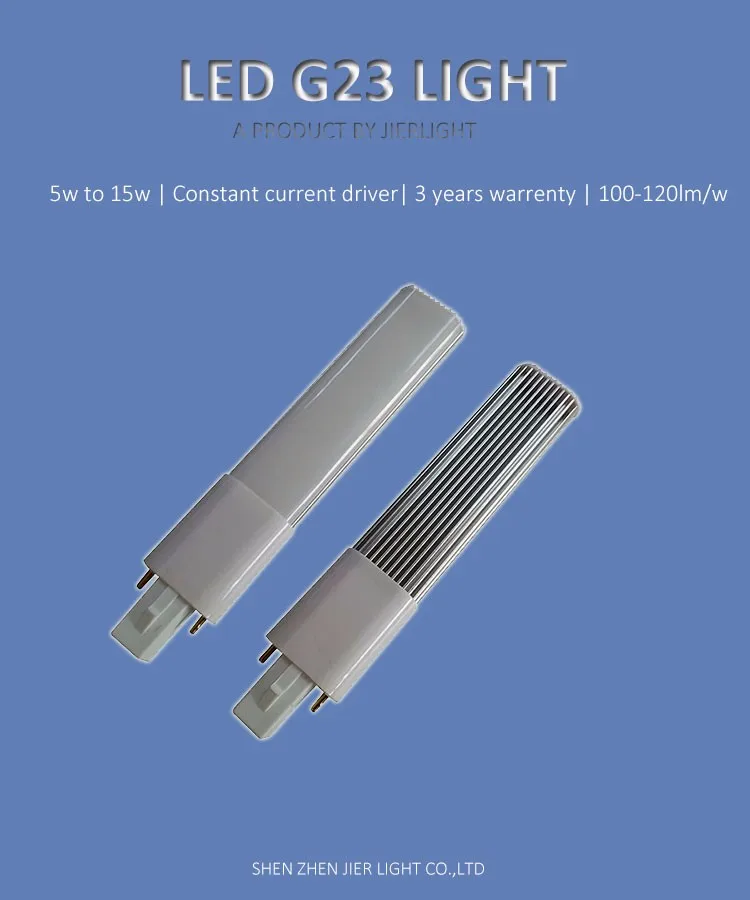

На верхней стороне видим ребра алюминиевого радиатора, составляющего большую часть всей лампы, и характеристики.
Сравниваем цоколи. Длина, ширина, расстояние между контактами совпадают. Немного отличаются площадки за выступами, но это допустимо для данного вида цоколя – лампы взаимозаменяемы.
Cбоку также наблюдаем массивную часть радиатора для лучшего отведения тепла.
Торец лампы закрыт пластиковой заглушкой, которую можно без особых усилий снять.
Теперь можно легко сдвинуть рассеиватель/светофильтр и увидеть 72 светодиода. Они одной температуры свечения, а не как во многих других конструкциях холодного оттенка чередуются со светодиодами теплого оттенка. Сначала были сомнения, что вместо естественного белого прислали теплый белый, но в последствии все оказалось в порядке – как и заказывал, оттенок свечения естественный.
На модуле имеются надписи, а сам он посажен на радиатор через термопасту.
Перевод настольного светильника с энергосберегающей лампы на светодиодную сводится не сосем к простой замене одного источника света на другой. Требуется удалить из схемы дроссель, который прячется в коробке в основании штатива. Операция не сложная, справится любой желающий. Единственное, о чем нужно помнить это о технике безопасности – не забудьте отключить лампу от сети.
Спаиваем, изолируем провода (синяя изолента обязательна)). Дроссель выбрасывать не стал, спрятал назад в коробку.
Затрат времени на 10 минут и в результате получаем осовремененную лампу без мерцания с естественным свечением. В плафон новая лампа встала без проблем. Можно было удалить отражатель, но оставил.
Теперь устанавливаем на ту же высоту над столом и проводим не хитрые измерения.
Потребляемая мощность оказалась на пару Ватт ниже заявленной (весьма ожидаемо) – 10 Ватт против 12.
Но светит лампа гораздо ярче прежней – 1784 Люкс против 836.
Узнать актуальную цену
Карандашный тест на мерцание лампа прошла без проблем, глаза даже через длительное время не устают. Можно читать, паять, работать с мелкими деталями – света много, он яркий и естественного оттенка. Теперь стало на много комфортнее, а двухваттное несоответствие мощности с лихвой компенсируется высокой яркостью. По цветопередаче также претензий нет.
Приблизительно за 30 долларов можно купить такой же новый светильник с LED источником света, но при наличии старого, исключив из цепи питания дроссель и заменив саму лампу, его проще и дешевле модернизировать.
