Фильтр на шнур: ZCAT2035-0930A, d=6…9 мм, Фильтр на круглый кабель (серый), TDK

Ферритовые фильтры с защелкой на кабель для защиты от импульсных помех

Даже если устройство спроектировано с учетом присутствия помех и расположения элементов, предусмотрены заземление или фильтрация на плате, оно все равно может служить источником высокого уровня помех или быть восприимчивым к шумам при подсоединении других приборов с интерфейсным кабелем. В частности, поскольку кабели из-за большой длины обладают высокой удельной поверхностью, они могут излучать или принимать электромагнитные колебания. В этой связи, для подавления помех целесообразно применять специальные устройства, например, ферритовый фильтр с защёлкой на кабель (см. рисунок 1).

Внешний вид фильтра с защелкой на кабель показан на рисунке 1. Ферритовый фильтр с защелкой на кабель состоит из ферритового сердечника, который представляет собой две  половинки, помещенные в пластиковый гибкий корпус, характеризующийся долгим сроком службы. Данная конструкция позволяет закрепить его одним движением на кабеле без его отрезания. Поскольку такой фильтр может быть установлен после сборки устройства, его применение становится особенно актуальным в случаях, когда проблемы с помехами происходят непосредственно перед транспортировкой. На рисунке 1 b представлен фильтр, который монтируется на кабель внутри устройства.

Фильтр с защелкой на кабель состоит из ферритового сердечника, который представляет собой две половинки, помещенные в пластиковый гибкий корпус, характеризующийся долгим сроком службы. Для заказа доступно большое количество типов изделий, выпускаемых в соответствии с диаметрами кабелей.

Тип синфазного фильтра

Когда говорят о фильтрах синфазных помех (далее будет сокращенно ФСП), часто имеют ввиду компонент, который устанавливается на печатную плату. Однако ферритовый фильтр с защелкой на кабель также является компонентом для устранения синфазных помех. В то же время, он подавляет только синфазные помехи, проходящие по интерфейсным кабелям, без ослабления дифференциальных токов. По сравнению с фильтрами синфазных помех, в которых реализуется намотка проводом, компонент с защелкой на кабель вызывает небольшую, практически незначительную паразитную емкость или индуктивную связь. В этом случае, дифференциальный импеданс остается низким в широком диапазоне частот, и негативное влияние на качество сигналов практически отсутствует. Несмотря на то, что фильтры с застежкой на кабель обладают достаточно низкими значениями синфазного импеданса, они демонстрируют стабильные характеристики импеданса, поскольку отсутствует воздействие от распределенной паразитной емкости, вызванной обмоткой, и саморезонанс не появляется вплоть до частоты около 1 ГГц.

Регулировка величины обмотки

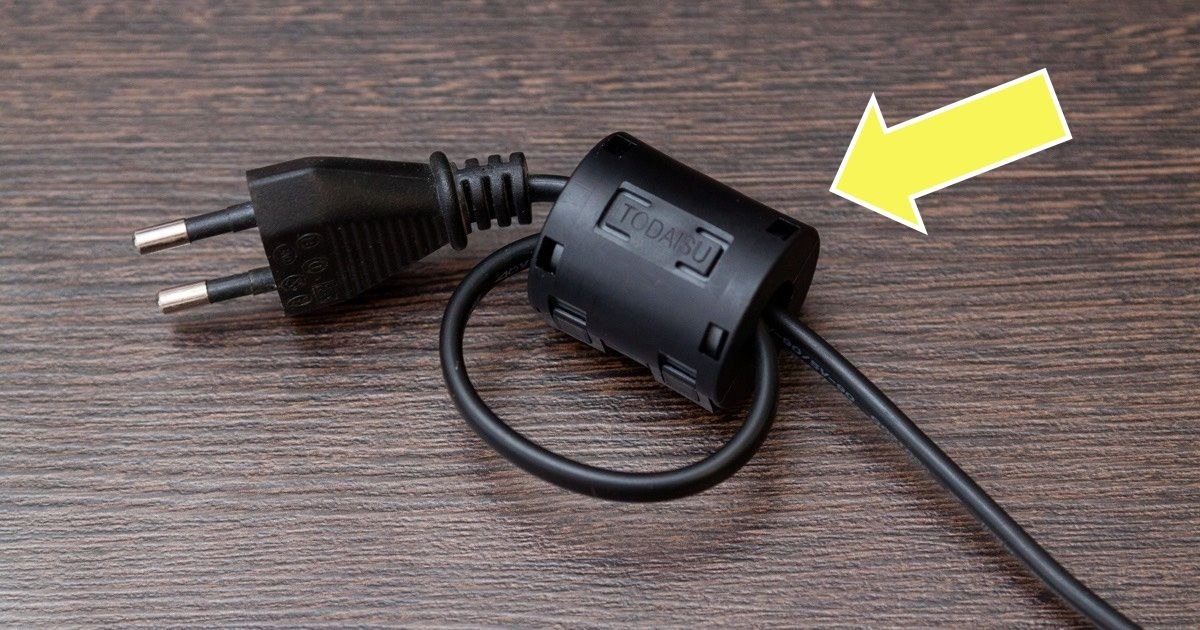

При намотке кабеля на фильтр с самозажимным механизмом в два или три оборота, эффективное сопротивление будет увеличено, что приведет к повышению степени затухания. Однако, поскольку количество обмотки повышается, величина паразитной емкости или индуктивной связи становится больше. Наиболее эффективное количество провода может быть определено путем выбора разной величины обмотки.

Экспериментальное подтверждение эффекта снижения излучаемого шума

В качестве дополнения к сетевым адаптерам питания (АС), разнообразные периферийные устройства, такие как цифровые фотокамеры или мобильные телефоны, подключают при помощи различных интерфейсных кабелей к терминалам в виде переносных ПК. Фильтры с застежкой на кабель устанавливают на эти интерфейсные кабели, получают оценку их влияния на подавление помех.

Подключение силового кабеля переменного тока

Спектр излучения шума от мобильного телефона до и после подключения фильтра с самозажимным механизмом ZCAT1518-0730 к силовому кабелю представлен на рисунке 2. В этом тестировании кабель имел двойную обмотку вокруг фильтра. Результаты измерений представлены на рисунке 3. Перед установкой шум фиксировался в диапазоне частот от 250 до 600 МГц, едва удовлетворяя стандарту VCCI класса B. После установки ферритового фильтра с защелкой на кабель, шум был снижен ориентировочно на 5…10 ДБ.

Подключение мобильного телефона

Как показано на рисунке 4, переносной терминал был подключен к телефону с помощью эксклюзивного типа кабеля, фильтр ZCAT1518-0730 устанавливали на силовой кабель. Результаты измерений приведены на рисунке 5. Перед установкой фильтра шум фиксировался в широком диапазоне частот от 100 до 600 МГц. Как и в предыдущем тестировании после двойной обмотки эксклюзивного кабеля вокруг фильтра уровень шума был снижен до 5..10 дБ. Кроме того, было обнаружено, что помехи на частоте 600 МГц и выше, уровень которых не поменялся после установки фильтра, были вызваны другими источниками, а не кабелем.

Ферритовые фильтры с защелкой на кабель улучшают устойчивость к электростатическим разрядам

При установке фильтра с защелкой на кабель не только снижается уровень шума, но также уменьшается вероятность появления ошибок, вызванных внешними источниками помех, таких как скачки напряжения или статическое электричество. Тест на ESD (электростатический разряд), основанный на международном стандарте IEC61000-4, для испытания устойчивости, проводился с целью исследования частоты или изменения количества ошибок до и после установки фильтра.

Электростатический разряд — это явление, которое происходит, когда электрический заряд, накопленный на поверхности тела вследствие таких причин, как трение с одеждой, разряжается при соприкосновении с корпусом электронного устройства. Помехоустойчивость — это сопротивление шуму от внешних источников.

Способ измерения

Как показано на рисунке 6 в рабочих условиях осуществлялось соединение переносного терминала и принтера. На переносном терминале (ПК) происходил разряд статического электричества. Условия, при которых происходили ошибки, были записаны. Электрический разряд проводили 10 раз с интервалом в одну секунду по отношению к разъему кабеля ( в месте соединения с кабелем) на стороне переносного терминала. Приложение разряда осуществлялось по методу контактного разряда в соответствии с международным стандартом IEC61000-4-2. Осциллограмма импульсного сигнала для тестирования, описанного в стандарте IEC61000-4-2 , представлена на рисунке 7. Испытательное напряжение (уровни разряда) составляло: 2 кВ, 4 кВ и 6 кВ.

Результаты тестирования

Результаты тестирования представлены в таблице 1. Когда фильтр еще не был установлен, при испытательном напряжении 4 кВ наблюдались такие ошибки как остановка некоторых операций принтера. При 6 кВ принтер полностью прекращал работу. При использовании фильтра ZCAT2035-0930A (одинарная обмотка) проблемы в результате выполнения операций при испытательном напряжении 4 кВ отсутствовали, а при 6 кВ было отмечено несколько ошибок в работе. При использовании фильтра с двойной обмоткой, ошибки не были обнаружены. Форма сигналов электростатического разряда до и после установки фильтра приведены на рисунке 8. Осуществлялась двойная обмотка. Электростатический разряд был значительно ослаблен благодаря фильтру. Сигналы наблюдались в положении вблизи фильтра на кабеле между фильтром и принтером.

Снижение уровня шума под воздействием электростатического разряда в параллельной двухпроводной линии передачи данных

Эффект подавления помех при электростатическом разряде с использованием ферритового фильтра с защелкой на кабель оценивали экспериментально при его установке на параллельную двухпроводную линию. Сравнение проводили на примере фильтра, рассмотренного выше.

Установка для измерений

Установка для измерений приведена на рисунке 9. Два параллельных провода длиной 1 м были помещены на высоте 0,1 м от пластины заземления. Напряжение 6 кВ, сформированного электростатическим генератором, подавали на вход линии с помощью генератора электростатического разряда. Между электростатическим разрядом и линией появлялся контакт. Форма импульса статического электричества, генерируемая электростатическим генератором, соответствовала высокоскоростному пиковому напряжению с временем нарастания от 0,7 до 1 нс. Фильтры ZCAT2035-0930A (ZCAT) и синфазный дроссель, устанавливаемый на плате, ZJYS51R5-2P (ZJYS) были установлены по середине параллельных проводов. Далее наблюдали изменение формы сигнала электростатического разряда на выходе. Как показано на рисунке 10, использовали два типа плат, на которых устанавливались компоненты ZJYS. Первая плата имела толщину 1 мм, слой из медной фольги на обратной стороне отсутствовал. Толщина второй платы составляла 0,3 мм, вся поверхность обратной стороны являлась пластиной заземления.

Эффект подавления импульсных помех высокого уровня

Форма импульса, наблюдаемая на выходе переносного терминала, показана на рисунке 11. Из данных рисунка 11 (а) видно, что примерно 40% помех было ослаблено после установки фильтра ZCAT. «Звон», сразу последовавший за подъемом напряжения, был также снижен. На рисунках 11 (b) и 11 (с) формы импульса в случаях, когда устанавливались компоненты ZJYS, показывают, что «звон» был снижен до того же уровня, что и в случае применения фильтра ZCAT, но при этом пиковое напряжение за время нарастания импульса не ослаблялось. В частности, затухание на плате А практически отсутствовало. Для изучения причины такого явления были измерены емкости на входе/выходе печатных плат [A] и [B]. Результаты показали, что емкость платы [А] составляла приблизительно 0,1 пФ, а емкость платы [В] соответствовала 7,3 пФ. По-видимому, в плате [B], большая паразитная емкость появлялась между платой и слоем медной фольги на поверхности компонентов. Таким образом, электростатический шум попадал на выход благодаря этой емкости, как показано на рисунке 12. В качестве сравнения, частотные характеристики импеданса фильтра ZCAT для плат [A] и [B], которые были использованы для эксперимента, показаны на рисунке 13. Из графика видно, что фильтры ZCAT характеризуются более высоким уровнем подавления бросков напряжения, чем дроссели, устанавливаемые на плате. Это происходит в связи с тем, что ферритовые сердечники у таких дросселей не могут также легко насыщаться даже при высоком уровне перенапряжения ввиду их больших физических емкостей. Поскольку фильтры ZCAT не устанавливаются на плату, необходимо брать во внимание емкостную связь между входом и выходом.

Широкая линейка выпускаемых компонентов

В заключение, диаграмма выбора линейки фильтров серии ZCAT производства TDK показана в таблице 2. TDK предоставляет различные серии компонентов, охватывающих широкий спектр областей применения, от использования в кабелях общего назначения до плоских кабелей.

Применение	Тип	Диаметр кабеля, (мм)	Код заказа	Изображение
Кабели	Самозажимной механизм	3…5	ZCAT1325-0530A (-BK)
		4. ..7	ZCAT1730-0730A (-BK)
		6…9	ZCAT2035-0930A (-BK)
		8…10	ZCAT2235-1030A (-BK)
		10…13	ZCAT2436-1330A (-BK)
	Кабель крепится к корпусу нейлоновым ремешком	7 макс.	ZCAT1518-0730 (-BK)
		9 макс.	ZCAT2017-0930 (-BK)
		9 макс.	ZCAT2032-0930 (-BK)
		11 макс.	ZCAT2132-1130 (-BK)
		13 макс.	ZCAT3035-1330 (-BK)
Плоские кабели	20-жильные плоские кабели	12 макс.	ZCAT3618-2630D (-BK)
	26-жильные плоские кабели	13 макс.	ZCAT4625-3430D (-BK)
	40-жильные плоские кабели	17 макс.	ZCAT6819-5230D (-BK)

Ферритовые фильтры

Гуревич Владимир

№ 10’2015

PDF версия

Ферритовый фильтр — пассивный электрический компонент, использующийся для подавления высокочастотных помех в электрических цепях. Это один из самых простых и дешевых типов фильтров. Очевидно, именно поэтому фильтры такого типа нашли самое широкое применение в электронной и электротехнической аппаратуре как бытового, так и промышленного назначения. Казалось бы, при такой широкой распространенности этих элементов методика их правильного выбора и применения должна быть хорошо всем известна. Увы, на самом деле все оказалось не так просто…

Простейшим типом фильтра, не требующим больших затрат, но, тем не менее, существенно ослабляющим воздействие короткого (то есть аналогичного по свойствам высокочастотному сигналу) электромагнитного импульса в проводах, подключенных к электронной аппаратуре, является ферритовый фильтр в форме кольца (цилиндра), надеваемого на провод (рис.  1).

Рис. 1. Ферритовые элементы (ФЭ) фильтров

Импеданс катушки, образованной одним или несколькими витками контрольного кабеля, пропущенного через ферритовое кольцо, очень мал для низкочастотных рабочих сигналов и для переменного тока промышленной частоты и очень велик для высокочастотных (импульсных) сигналов в определенном диапазоне частот, зависящем от количества витков, материала и геометрических размеров кольца. В результате импульсные и высокочастотные помехи, попавшие в такой кабель, будут существенно ослаблены. Затухание, вносимое такими фильтрами, составляет 10–15 дБ.

Многочисленными компаниями производится множество типов таких фильтров, как миниатюрных, предназначенных для монтажа внутри аппаратуры на печатных платах (рис. 2), так и для монтажа непосредственно на проводах (кабелях). Для удобства монтажа данные фильтры часто выполняют в виде двух сопрягаемых полуколец (полуцилиндров), размещенных в защелкивающихся пластмассовых корпусах, обеспечивающих быстрый и удобный монтаж фильтров на проводах (рис.  3).

Рис. 2. Миниатюрные фильтры на основе ферритовых элементов (ФЭ), предназначенные для монтажа на печатной плате

Рис. 3. Конструкция ферритовых фильтров для быстрого и удобного монтажа на проводах

В электронной аппаратуре такие фильтры можно использовать повсеместно: и в цепях питания, и в цепях передачи логических и импульсных сигналов, и в цепях связи (рис. 4).

Рис. 4. Установка фильтра на основе ферритового кольца на контрольном кабеле, входящем в электронную аппаратуру

Фильтры на основе ФЭ выпускаются многочисленными компаниями (таблица).

Приведенные в таблице частотные диапазоны не относятся к какому-то конкретному типу фильтра, а указывают лишь область частот, в пределах которых работает та или иная компания. Частотные диапазоны конкретных типов фильтров в действительности намного уже указанных в таблице диапазонов. В качестве примера на рис. 5 представлены частотные диапазоны материалов различных типов, используемых для производства ФЭ в компании Fire-Rite Products Corp.

Рис. 5. Частотные диапазоны различных типов материалов (обозначены номерами), используемых в производстве ФЭ в компании Fire-Rite Products Corp.

Несмотря на свою кажущуюся простоту и невысокую стоимость ($1–10), ферритовые фильтры не так просты, как это может показаться. Их эффективность зависит от очень многих параметров: типа материала, эквивалентной частоты импульса тока, который нужно ослабить, геометрических размеров ферритового элемента (ФЭ), количества витков провода, пропущенного через него, величины постоянной составляющей тока, протекающего в проводе, температуры и т. д.

Частотные свойства фильтра зависят от нескольких параметров, в первую очередь от типа материала ФЭ. Для частотного диапазона 0,1–2 МГц используются, как правило, марганец-цинковые ферриты (Mn-Zn) c магнитной проницаемостью µ = 600–20. 000, а для диапазона 1 МГц – 2,45 ГГц — никель-цинковые ферриты (Ni-Zn) с магнитной проницаемостью µ = 15–2000. В процессе производства применяются также различные смеси ферритов.

Помимо частотных характеристик, важнейшим параметром фильтра на основе ФЭ является его полное сопротивление, которым и определяется степень подавления помехи.

Полное сопротивление фильтра на основе ФЭ в значительной степени определяется и типом используемого материала, а также рабочей частотой (рис. 6).

Рис. 6. Зависимость полного сопротивления фильтра на основе ФЭ от типа материала и частоты

Поскольку фильтры на основе ФЭ обладают индуктивностью, емкостью и активным сопротивлением (рис. 7), то оказывается, что частотные характеристики и полное сопротивление фильтра зависят и от геометрических размеров ФЭ, в частности от его длины (рис. 8).

Рис. 7. Схема замещения фильтра на основе ФЭ

Рис. 8. Зависимость полного сопротивления Z фильтра от длины L ферритовых элементов, выполненных из материалов двух типов (43 и 61) компании Fire-Rite Products Corp.

Как можно видеть из рис. 8, фильтры на основе ФЭ большей длины и всегда обладают и большим полным сопротивлением при остальных равных параметрах, что объясняется большим индуктивным сопротивлением фильтров с длинными ФЭ.

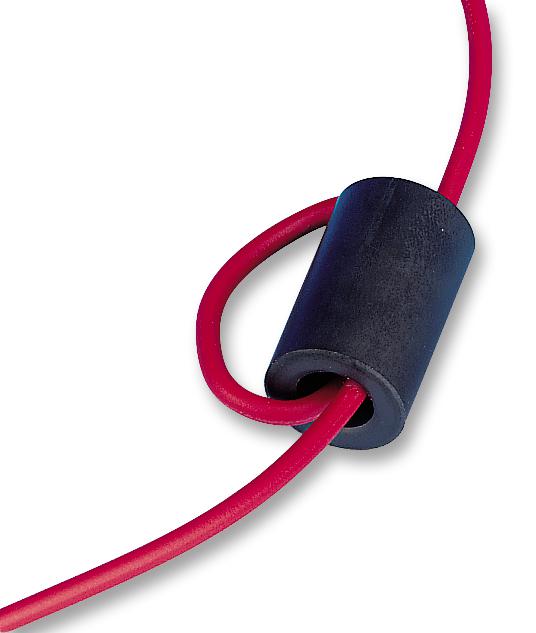

Полное сопротивление фильтров на основе ФЭ в значительной степени зависит и от количества витков провода, пропущенного через ФЭ (рис. 9). Как можно видеть из рис. 9, с ростом частоты помехи полное сопротивление фильтра с несколькими витками провода начинает снижаться значительно быстрее, чем фильтра с одним витком, что можно объяснить большей емкостью фильтра с несколькими витками. При дальнейшем увеличении частоты помехи фильтры с несколькими витками провода оказываются уже менее эффективными, чем фильтры с одним витком.

Рис. 9. Типичная зависимость полного сопротивления фильтра от количества витков (обозначены цифрами 1–3), пропущенных через ФЭ

Еще одно, довольно неприятное свойство фильтра на основе ФЭ заключается в наличии зависимости его свойств от величины постоянной составляющей тока, протекающего через него (рис.  10). Это влияние обусловлено изменением магнитных свойств ФЭ при наличии постоянной составляющей в токе.

Рис. 10. Влияние постоянной составляющей в токе фильтра на его характеристики

Наличие индуктивности и емкости в схеме замещения фильтра (рис. 7) обусловливает опасность возникновения резонанса при определенных частотах, когда вместо ослабления сигнала помехи произойдет ее усиление, — что является еще одним неприятным свойством такого фильтра.

Как же правильно выбрать фильтр для эффективной защиты от электромагнитных помех в широком диапазоне частот при наличии такого большого количества факторов, влияющих на его параметры? Непросто. Особенно если учесть отсутствие стандартов, описывающих процедуру измерения параметров таких фильтров, и использование различными производителями разных методик для таких измерений, что делает практически несопоставимыми параметры фильтров, изготовленных различными производителями.

На основе проведенного выше анализа можно рекомендовать следующие основные принципы правильного выбора фильтров с ФЭ:

1. Для эффективного подавления помех в максимально широком диапазоне частот необходимо использование по крайней мере трех последовательно установленных на одном проводе (кабеле) фильтров, выполненных из различных материалов, обеспечивающих максимальные значения полного сопротивления фильтров, лежащие в области низких частот (0,1 МГц), средних частот (300–500 МГц) и высоких частот (2–2,45 ГГц). Применение трех последовательно установленных на одном проводе фильтров решает также проблему резонанса, поскольку у трех фильтров с различными характеристиками будут и существенно отличающиеся резонансные частоты.
2. Данные производителей могут быть использованы лишь для предварительного отбора фильтров, после которого должно быть проведено испытание эффективности подавления помехи выбранными фильтрами во всем интересующем потребителя диапазоне частот и токов.

Такое испытание может быть реализовано на установке, содержащей высокочастотный генератор, имитирующий сигнал помехи с реальным частотным диапазоном, и приемное устройство, в качестве которого может служить осциллограф, анализатор спектра и даже электронный вольтметр с расширенным частотным диапазоном. Генератор соединяется с входом приемного устройства с помощью кабеля с установленными на нем фильтрами (рис. 11). На основе измерения выходного напряжения генератора в необходимом спектре частот без фильтров и с установленными на кабеле фильтрами можно судить о степени ослабления сигнала фильтрами, подобрать набор фильтров, обеспечивающих необходимое затухание высокочастотного сигнала, убедиться в отсутствии резонанса во всем рабочем диапазоне частот.

Рис. 11. Установка для проверки эффективности фильтров на основе ФЭ

Прямоточный фильтр с зеленой крышкой — 8.709-961.0

Зачем нужен сетевой фильтр и где его разместить?

Входной модуль EMCInletMedicalPower

В настоящее время практически невозможно выполнить требования стандартов ЭМС.
Компоненты Schurter EMC помогут вам в этом.

Мирослав Пискор

Специалист по SOS electronic

Другие статьи автора

Schurter предлагает широкий ассортимент компонентов ЭМС

• Модули ввода питания с фильтром для токов 0,5 до 20A.

• Фильтры ЭМС (1-фазные, 3-фазные переменного и постоянного тока). Самый маленький, 1-фазный, 6A/250VAC FMLB-09 5500.2031 имеет размеры 50x45x28,6мм и весит 116г.

  Один из самых больших 3-х фазный, 1100A/520VAC FMAC-0974-К152И с габаритами 590х230х200мм и массой 47кг.
• Дроссели с токовой компенсацией (1-фазные и 3-фазные) для токов от 0,4 до 50 А.

Большинство модулей ввода питания оснащены системой блокировки V-Lock . Разъем питания оснащен штифтом, который сцепляется с прорезью в модуле ввода питания и, таким образом, надежно предотвращает непреднамеренное выдергивание шнура.

Дополнительную информацию обо всех компонентах Schurter EMC можно найти в обзорах PEM, фильтров и дросселей.

Зачем нам сетевой фильтр?

В настоящее время в электронном оборудовании обычно используется импульсный источник питания и быстродействующая цифровая схема. Такие устройства генерируют высокочастотные напряжения и токи при нормальной работе. Без сетевого фильтра практически невозможно выполнить требования стандартов ЭМС.

Две основные функции сетевого фильтра:

• Предотвращение попадания высокочастотных сигналов внутри устройства во входную линию питания.
• Предотвращение попадания в оборудование системы распределения высокочастотных сигналов (помех).

В настоящее время оборудование информационных технологий (ITE) должно соответствовать требованиям стандарта излучения EN55032 и стандарта устойчивости EN55035 .

EN55032 определяет пределы кондуктивных помех на сетевых клеммах в диапазоне частот от 150 кГц до 30 МГц и излучаемых помех в диапазоне от 30 МГц до 1 ГГц.

 Сетевые фильтры Schurter оптимизированы для частотного диапазона от 150 кГц до 30 МГц, где они обеспечивают наилучшее затухание, но в то же время имеют затухание около 20 дБ на частоте 400 МГц, что помогает уменьшить излучение от антенны , создаваемое шнуром питания.

Нормы кондуктивного излучения предназначены для контроля излучения от общественной системы распределения электроэнергии переменного тока, возникающего в результате токов высокой частоты, возвращающихся обратно в линию электропередач. Обычно эти токи слишком малы, чтобы создавать помехи другим устройствам, подключенным к той же линии электропередачи, однако они достаточно велики, чтобы вызвать излучение линии электропередачи и, возможно, стать источником помех, например, для AM-радио.

(Например, EN 55032 требует кондуктивных помех от устройств класса A ≤ 60 дБмкВ = 1 мВ в диапазоне частот от 500 кГц до 30 МГц.)

Сетевой фильтр также эффективно подавляет непрерывные радиочастотные помехи во время испытаний в соответствии с EN 55035 § 4. 2.2.3, где РЧ-сигнал 3 В RMS в диапазоне от 150 кГц до 10 МГц, от 3 до 1 В в диапазоне от 10 МГц до 30 МГц и 1 В в диапазоне от 30 МГц до 80 МГц подается в линию электропередачи.

В сочетании с защитой от перенапряжения, фильтр также помогает пройти испытания в соответствии с EN 55035 §4.2.4 – электрические быстрые переходные процессы и EN 55035 §4.2.5 – скачки напряжения.

Где разместить сетевой фильтр?

Эффективность фильтра в равной степени, если не в большей, зависит от того, как и где он установлен и как провода проложены к фильтру, чем от электрической конструкции фильтра. На приведенном ниже рисунке показаны три распространенные проблемы , связанные с монтажом сетевого фильтра, которые значительно снижают его эффективность.

1. Фильтр не монтируется близко к месту входа силовой линии в корпус. Открытая линия электропередачи (антенна) может улавливать шум от электрических и магнитных полей внутри корпуса.

2. Провод заземления фильтра к корпусу имеет большую индуктивность, что снижает эффективность Y-конденсаторов в фильтре.
Производитель собирает Y-конденсаторы так, чтобы соединение с крышкой имело минимальную индуктивность.

3. Емкостная связь возникает между шумной проводкой от источника питания к фильтру и линией питания переменного тока.

На следующем рисунке показан правильно установленный сетевой фильтр.

Фильтр устанавливается там, где линия питания переменного тока входит в корпус, чтобы предотвратить воздействие электромагнитного поля на фильтруемую линию питания. Металлический корпус теперь также блокирует любую емкостную связь между входным кабелем фильтра и линией питания с фильтром.

Фильтр монтируется таким образом, что металлический корпус фильтра непосредственно соприкасается с корпусом устройства, что устраняет любую дополнительную индуктивность последовательно с внутренними Y-конденсаторами. Любой провод между корпусом фильтра и корпусом снижает эффективность фильтра из-за его индуктивности.

Провода между фильтром и источником питания должны быть проложены близко к корпусу, чтобы свести к минимуму любые наводки. Не прокладывайте входные провода фильтра близко к выходным проводам питания постоянного тока, так как это максимизирует паразитную емкостную связь. Входные провода также должны находиться вдали от любых сигнальных кабелей (особенно цифровых кабелей) и не должны прокладываться над платой цифровой логики или рядом с ней.

Дополнительным усовершенствованием схемы, показанной выше, является установка блока питания рядом с сетевым фильтром.

Вышеприведенный факт указывает на преимущества сетевого фильтра, имеющего встроенный разъем для шнура питания переменного тока.

В этой конфигурации фильтр должен быть установлен там, где шнур питания входит в корпус и где металлический фланец фильтра прикручен к корпусу винтами или заклепками (на неокрашенной проводящей поверхности), чтобы Y-конденсаторы были должным образом заземлены.
