Фен паяльный для чего нужен: Паяльная станция с феном: полезный помощник для мастера

что следует знать о приспособлении?

Фен для пайки сегодня применяется во многих сферах деятельности. Фен отлично справляется с удалением лаков, красок с поверхностей различных деталей выдуваемым горячим воздухом. Также горячим воздухом вполне возможно сгибать пластиковые трубы, паять микросхемы, сваривать линолеум, пленки, обрабатывать деревянные изделия и т. п.

Особенности устройства

Строительный фен может пригодиться при обстоятельствах, которые требуют изменить структуру материала горячим воздухом. Принцип действия термофена с обыкновенным бытовым аналогом практически идентичен. Однако есть все же одно существенное отличие – температура выдуваемого воздуха, достигающая предела 650 гр. С.

Простой фен имеет, как правило, две степени нагрева: 300 и 550 гр. С. Вследствие этого получить необходимую рабочую температуру можно посредством отдаления или приближения приспособления к обрабатываемому материалу. Таким образом, 8-сантиметровое расстояние делает воздух холоднее практически в два раза.

Для того чтобы разрешить сложившуюся незадачу, применяется термофен с электронной регулировкой температуры. Отметим, что регулировка температуры позволяет сделать пайку более удобной, поскольку с ее помощью становится возможной точная установка, а также последующее поддерживание необходимой для пайки температуры.

Максимально точная настройка осуществляется при помощи специального датчика, который установлен на насадке фена. Для улучшенной пайки применяются различного рода насадки, позволяющие выполнять конкретный вид работы, достигать эффективного соединения материалов. Стоит обратить внимание на основное правило техники безопасности при работе с феном: выполнять пайку деталей необходимо только в защитных перчатках.

Польза термофена в пайке

Термофен, предназначенный для пайки пластика, линолеума на сегодняшний день является одним из ведущих инструментов в обработке данных материалов. Фен применяется вместе со специальной насадкой, в результате чего образуется полноценный сварочный аппарата. Куски линолеума подгоняются, после чего на месте соединения осуществляется прорезь для последующей закладки сварочного шнура.

Шнур выбирается из той же коллекции, к которой относится основной материал. Данный шнур необходимо заправлять в инструмент, который далее будет проводиться по шву и оставлять его в специальной канавке. Таким образом, шнур расплавляется, тем самым образуя прочный и долговечный шов.

Пайка воздухом с помощью такого полезного в быту приспособления, как термофен, пригодна по большей части для плотного коммерческого линолеума, однако для бытового материала такой способ пайки противопоказан. Все дело в том, что терфмофен способен нагревать воздух до температуры 300-400 гр. С, что может испортить поверхность материала.

В связи с этим для бытового покрытия применяют холодную сварку, которая представляет собой клей для ПВХ. Для бытовых целей чаще всего используются инструменты для пайки пластика. Сварка феном оптимально подходит для соединения различных материалов, а также приготовления разнообразных конструкций.

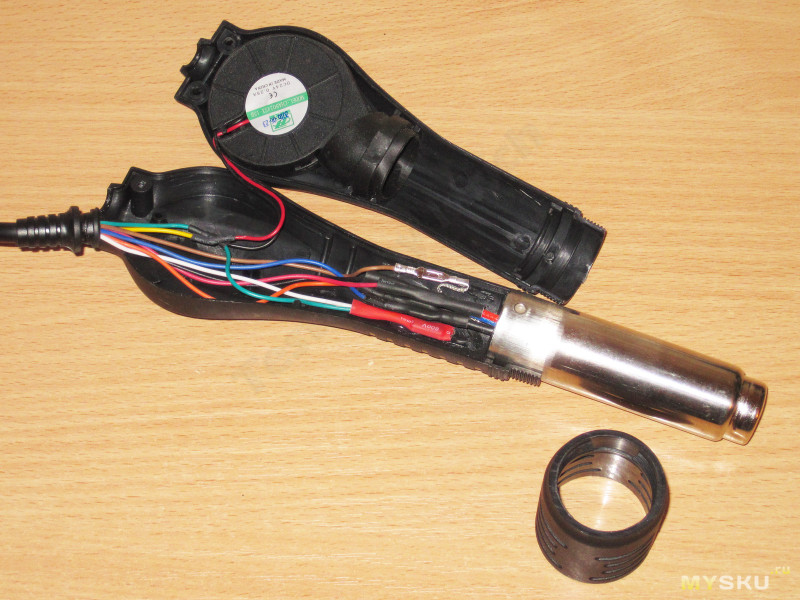

Самодельный фен для пайки

Мастерам, ремонтирующим сотовые телефоны и прочие мелкие приспособления, необходим нормальный инструмент для пайки. Так как детали в мобильных устройствах достаточно мелкие, привычный паяльник применять нет возможности. Именно для этой цели потребуется термофен, способный паять горячим воздухом.

Разумеется, приобрести готовый инструмент (термофен) не у всех есть возможность, и причин этому может быть уйма. Так, может быть полезной информация о том, что фен можно сделать своими руками. В результате некоторых усилий и незначительных временных затрат самодельный фен будет вполне эффективен во время пайки.

Порядок действий:

1. В роли основы можно использовать сгоревший паяльник старого образца ЭПСН-40(60), работающий от сети переменного тока.
2. Все «внутренности» вынимаются своими руками. Остаться должна только ручка и металлическая обойма.
3. Далее изготавливаем следующее: берем трубчатую галогеновую лампу, предназначенную для прожекторов, мощностью от 1,5 до 2,2 кВт, после чего изготавливаем кварцевый изолятор. Для этих целей используется сгоревшая или новая лампа. После этого на алмазном станке необходимо отпилить сплющенные концы лампы. Благодаря усилиям получается кварцевая трубка с технологическим соском. Далее сосок также нужно отпилить, чтобы получить отверстие для одного из выводов нагревателя.
4. Нагреватель для такого приспособления, как термофен, выполняется из нихрома, диаметр которого составляет от 0,3 до 0,7 миллиметров. Стоит отметить следующее: чем больше будет провод, тем он будет меньше охлаждаться воздухом.
5. Длина намотки должна определяться в зависимости от размеров деталей. Для регулировки температуры подаваемого воздуха потребуется сделать специальные отводы, либо плавный регулятор.

Получившаяся конструкция собирается следующим образом:

1. В кварцевую трубку своими руками вкладываем спираль, задний конец которой удлинен с помощью провода, просовываемого в отверстие.
2. Трубку необходимо своими руками обмотать фольгой, что нужно для снижения нагревания обоймы.
3. Далее обмотанная своими руками трубка должна оказаться в обойме (вставляется в нее).
4. К обойме прикрепляется второй провод со стороны ручки, который впоследствии будет выходить наружу с целью получения питания для нагревателя.
5. Вся конструкция должна вставляться в ручку, при этом трубку необходимо придерживать с торца. Если ручка полиэтиленовая, то понадобится дополнительное расширение отверстия посредством ножа.
6. Для центровки кварцевой трубки в промежуток между кварцевой трубкой и обоймой с торца монтируется асбестовый шнур.
7. Далее зажимаем передний вывод нагревателя под зажим обоймы.
8. В том случае, если ручка приспособления не разбирается, перед началом пайки понадобится изготовить еще один самодельный элемент устройства – шланг для подаваемого воздуха. Если ручка паяльника разбирается, можно выполнить после этого.

Самодельный фен может быть выполнен на основе любого подобного устройства. В роли кварцевой трубки может быть использован какой-либо инвентарь химических лабораторий. Однако галогеновые лампы, как правило, не составит труда обнаружить на каком-либо предприятии.

В качестве источника воздуха можно успешно использовать компрессор для аквариума, которого хватит для качественного разогрева воздуха, что даст вам возможность получить полноценный термофен. Безусловно, это может сказаться на длительности разогрева воздуха. Ресивером может послужить маленькая пластиковая бутылочка, в пробку которой вклеиваются металлические трубки. Стоит отметить, что бутылка также может служить в качестве предохранительного клапана.

Похожие статьи

• Как паять микросхемы и что означает bga?
• Пайка паяльником: вся необходимая информация
• Пайка бампера: что следует знать о данной процедуре?
• Пайка плат: важные детали процедуры ремонта детали

требования к устройству, идеи по созданию прибора

Когда выходит из строя бытовая техника, не всех радует перспектива посещения сервис-центра и платы за работу по ремонту определенной суммы денег. Порой многим хочется научиться устранять мелкие неисправности самостоятельно. Но для большинства эта мечта так и остаётся неосуществленной. Мешает этому дороговизна профессионального паяльного оборудования. Ведь сегодня бытовая техника достигла такого уровня, что для ремонта телевизора недостаточно только паяльника и пинцета. В каждом приборе используются печатные платы, вернуть которым рабочее состояние можно, лишь имея под рукой надежное приспособление для пайки.

• Основы пайки
  • Принцип работы
  • Особенности процесса отпаивания и припаивания
• Требования к оборудованию для пайки
• Фен из паяльника
• Паяльный фен из автоприкуривателя

Многие пытаются выйти из этого непростого положения, делая паяльный фен своими руками. Однако вы должны учесть, что расходы на его изготовление для вас могут составить от 2 до 20 т. р. Но, пусть вам и предстоит впервые заниматься такой сложной работой, отказываться от нее всё равно не стоит. Если вы сможете справиться с этой задачей, то у вас появится созданный своими руками инструмент, которым вы сможете воспользоваться не один раз для ремонта бытовой техники.

Основы пайки

Прежде чем вы приступите к изготовлению фена для пайки на основе паяльника или обычного фена, вам вначале не помешает узнать, как проходит сам процесс пайки с помощью этого инструмента. Благодаря этой информации вы избежите многих ошибок при сборке и сможете изготовить правильно функционирующий агрегат.

Принцип работы

• Во время пайки феном на обрабатывающую поверхность воздействует струя горячего воздуха или излучения, вырабатываемого паяющим устройством.
• Печатная плата, а также расположенные на ней микросхемы выполнены из пластика, которые с большим трудом поглощают тепло из воздуха.
• Места пайки, а также металлические выводы микросхемы имеют металлическую основу. Они прекрасно проводят тепло и берут большую его часть из воздуха, подаваемого из сопла фена в область печатной платы.

Имейте в виду, что перед работой все прочие металлические элементы на плате, включая корпуса электролитических конденсаторов, теплоотводы микросхем, находящиеся в непосредственной близости к рабочей зоне, необходимо защитить от воздействия горячего воздуха или излучения при помощи специальных экранчиков из текстолита, которые необходимо предварительно зафиксировать на плате.

Особенности процесса отпаивания и припаивания

Теперь настала пора узнать, каким же образом осуществляется отпаивание или припаивание определённой микросхемы.

• Первым делом нужно залудить контакты. В этом вам сможет помочь обычный паяльник — просто проведите им вдоль линии контактов.
• Для припаивания вам понадобится припой ПОС и паяльная кислота. Эту работу вы можете выполнить и феном, однако для нанесения припоя вам в любом случае придется использовать паяльник.
• На следующем этапе хорошенько очистите все дорожки между контактами иголкой. Это нужно, чтобы во время припаивания вы ненароком не запаяли дорожки между собой. Одновременно с этим нужно убедиться, что на плате отсутствуют запаянные между собой дорожки.
• Далее можно переходить непосредственно к установке микросхемы на место. Для ее размещения вам понадобится пинцет, а ее закрепление выполняется при помощи паяльного фена, которым нужно равномерно прогреть все контакты.
• Во время припаивания фен двигают вокруг микросхемы для равномерного разогрева всех контактов. Когда вы с этим справитесь, нужно аккуратно прижать микросхему пинцетом к плате и подуть на неё. Так вы остудите контакты и поможете им быстрее припаяться.
• После этого берем иголку и выясняем, все ли контакты присоединились. Если с одним из них этого не произошло, то нужно запаять их и прочистить иголкой дорожки между контактами.

Проблем с отпаиванием микросхемы у вас возникнуть не должно. Для этого вам нужно перемещать фен вдоль припаянных контактов. После того как они все отойдут, можно снимать микросхему. Однако здесь вы должны убедиться, что все контакты были равномерно прогреты. Тогда они легко отсоединятся. Во время выполнения этой операции важно, чтобы не перегрелась микросхема, иначе она уже будет непригодна для дальнейшего использования.

Требования к оборудованию для пайки

• Для обеспечения качественной работы выбираемое оборудование для пайки должно поддерживать определенный температурный режим.

Для микросхем допустимым является температурный диапазон от 190 до 240 градусов. Если во время припаивания температура окажется выше, то вы рискуете перегреть микросхему, из-за чего она станет неработоспособной. В результате вы не только напрасно потратите время, но и лишитесь дорогостоящей детали.

• Еще одна характеристика, которой должно обладать оборудование для пайки, — стабильная площадь и струя нагрева.

По сравнению с миниатюрной паяльной станцией фен способен поддерживать необходимую температуру нагрева в струе воздуха, которая остается таковой даже при небольших изменениях расстояния между прибором и печатной платой. При работе феном площадь нагрева остаётся стабильной. Она определяется прямотекущей струей воздуха. Но по краям струи температура нагрева оказывается ниже минимально допустимой, из-за чего она не только не может навредить деталям схемы, но и расплавить припой.

Паяльный фен, который создает нестабильную струю горячего воздуха, имеющую форму конуса, которая начинает при приближении расширяться и сужаться при удалении, позволит вам быстро и качественно выполнить работу. Часто мастера, решившие изготовить фен для пайки микросхем своими руками, не учитывают стабильность нагрева и равномерность потока воздуха, из-за чего им становится неудобно работать.

• Еще одно требование — безопасность и удобство пользования.

Говоря о безопасности, имеется в виду, что вы не станете производить кардинальные изменения в конструкции имеющего электроприбора, нарушая заводскую схему проектирования узлов соединений, тем более если они имеют рабочее напряжение 220 В. Чтобы перестраховаться, вы можете подключать изготовленный своими руками прибор для пайки не напрямую, а через трансформатор, который можно сделать из блока питания компьютера. Тем самым вы обезопасите себя от серьёзных неприятностей.

Что же касается удобства в использовании, то здесь имеется в виду, что прибор должен быть послушным в ваших руках и не требовать больших усилий для выполнения тех или иных манипуляций. Фен должен иметь такое исполнение, чтобы ваша вторая рука оставалась свободной. Тогда с её помощью вы сможете держать пинцет или осуществлять другие необходимые действия.

Фен из паяльника

Известно немало случаев, когда у домашних мастеров получалось изготовить прибор для пайки из обычного фена для сушки волос, строительного фена и даже паяльника. Но в последнем случае приходится производить серьёзные переделки. Дело в том, что паяльник изначально не имеет специальных устройств подачи воздуха, а создать их гораздо сложнее, нежели нагревательный элемент.

Вне зависимости от того, какое из перечисленных выше устройств вы решили использовать в качестве основы для изготовления прибора для пайки своими руками, вам необходимо позаботиться о том, чтобы готовый фен мог поддерживать заданную температуру.

Если вы нашли хороший строительный фен с термостатом, то будьте готовы внести в его конструкцию определенные изменения. А это неизбежно приведет к тому, что температурная шкала на нём не будет отображать реальные показатели, создаваемые прибором на печатной плате.

Поэтому советуем вначале протестировать ваш самодельный прибор для пайки при помощи контактного цифрового термометра. Если после многочисленных испытаний температура останется в диапазоне 190−240 градусов, то это означает, что ваш фен готов к работе. Если же вы наблюдаете некоторые отклонения, то придётся дополнительно поработать над его конструкцией и довести температурные показатели до оптимальных.

Сложнее всего изготовить прибор для пайки из паяльника. Дело в том, что здесь придётся не только стабилизировать температуру, но и каким-то образом решить проблему подачи воздуха, а для этого вам придётся всё делать с нуля.

• Для создания такого прибора для пайки вам понадобится нагревательный элемент, который располагают в стеклянной трубке, а уже через неё с другого конца будет подводиться воздух.
• От жала паяльника придется избавиться.
• Для надлежащей работы воздух должен поступать в трубку напрямую через спираль, которая, в свою очередь, будет его нагревать.
• Второй конец трубки должен быть немного длиннее первого. Впоследствии к нему вы подключите шланг для накачки воздуха. В качестве подходящих механизмов, на которые будет возложена такая задача, можно выбрать переделанный аквариумный компрессор, выполненный своими руками мех из пластиковой бутылки, или можно вообще отказаться от таких приспособлений и нагнетать воздух ртом.

Поскольку при создании такого фена возникает больше всего проблем (настройка температурного режима, отсутствие возможности регулировки интенсивности нагрева), вам придётся потратить на его изготовление немало времени и сил, но даже в этом случае вы не будете уверены, что такой фен будет поддерживать настроенные вами показатели. Лучше всего в качестве основы использовать обычный дешевый строительный фен, а паяльник вы можете использовать для других целей.

Паяльный фен из автоприкуривателя

Если у вас не осталось других вариантов, то изготовить своими руками паяльный фен можно и из автомобильного прикуривателя.

Чтобы превратить его в устройство для пайки, понадобится приварить к нему удобную ручку и подать напряжение 12−14 В, которое можно получить из бортовой сети автомобиля.

При использовании такого самодельного фена рабочая поверхность будет нагреваться за счёт тепла, создаваемого инфракрасным излучением.

Фактически это приспособление даже феном для пайки считать некорректно. Это, скорее, паяльная мини-станция.

Этим феном вы сможете нагревать необходимые участки на печатной плате, а также паять расположенные на ней элементы. Но не ждите, что температура пайки при использовании такого фена будет оставаться стабильной. Температуру придется подбирать опытным путем, а зависеть она будет от расстояния между прикуривателем и областью пайки.

Ещё один недостаток такого самодельного паяльного фена — он будет нагревать не только нуждающиеся в пайке элементы, но и расположенные вблизи них участки. Поэтому работу таким феном обязательно осуществляют с использованием экранов. Плюсом такого приспособления является то, что вам придется вносить минимум изменений в конструкцию инструмента и понести мало расходов. Конечно, результат первой пайки вас может не удовлетворить, однако с опытом вы наверняка с этим справитесь и научитесь правильно использовать дополнительные экраны и не допускать перегрева микросхемы.

Выход из строя бытовой техники — неприятное событие, которое вынуждает владельцев обращаться в сервисные центры по ремонту, платя за их услуги немалую сумму денег. Но у кого-то может возникнуть желание научиться самому устранять мелкие неисправности. К сожалению, такой возможностью могут воспользоваться не все из-за отсутствия специального дорогостоящего оборудования.

Однако в действительности изготовить оборудование для пайки можно самостоятельно. Для этого можно использовать в качестве основы фен для волос, строительный фен или обычный паяльник. И не стоит пугаться трудностей, которые могут возникнуть во время превращения одного из вышеперечисленных устройств в прибор для пайки.

В сети имеется много схем, из которых можно понять, как даже без отсутствия специальных знаний изготовить из обычного прибора оборудование для пайки. Нужно только внимательно изучить все тонкости процесса и повторить его, после чего вам уже не понадобится при возникновении новой поломки бытовой техники обращаться в сервисные центры.

РЕШЕНО: Фен для оплавления материнской платы? — Пайка

Пайка – это метод соединения двух металлических частей путем вплавления между ними другого присадочного металла. Существует много видов пайки, но эта статья предназначена для того, чтобы научить вас основам электрической пайки.

48 вопросов

Посмотреть все

старая турция03

@oldturkey03

Респ: 715.3k

885

830

2,2к

Размещено: 4 мая 2013 г.

Опции

• Постоянная ссылка
• История
• Подписаться

Итак, у меня было немного времени, пока я ждал запчасти, чтобы завершить еще несколько проектов. Я ежедневно просматривал «Ответы» и подумал, что пришло время прояснить спор об использовании фена для оплавления. Есть много вопросов и ответов об использовании фена для оплавления X-Box, iPhone или любого другого устройства. Чтобы определить, какие температуры выдает тот или иной инструмент, я собрал несколько собственных инструментов. Для этого теста я использовал тепловую пушку Dual Temperature мощностью 1500 Вт, двухскоростной фен Goodies 1875 Вт для всей семьи и мой Lutron TM9.термометр 02C (диапазон от -50°C до 750°C) и несколько оставшихся керамических плиток в качестве изоляторов.

Я засунул конец термопары типа К между керамическими плитками. Таким образом, я попытался максимально устранить отклонения, вызванные температурой окружающей среды. Он также защищает конец зонда от сильного теплового воздействия.

Температура окружающей среды в моем магазине во время этого теста составляла 23 градуса по Цельсию (73,4 градуса по Фаренгейту). Довольно теплый день для Южного Техаса 🙂

Первый источник тепла, который я протестировал, — трехскоростной фен Goodys мощностью 1875 Вт. Он установлен на Hot на высокой скорости.

При расстоянии между источником тепла и термопарой 3/4″ (19 мм) максимальная температура, которую он достигал, составляла 63°С (+/- 2°С при возвратно-поступательном движении фена поперек термопары). зонд) (145,4°F)

Далее идет двухтемпературная тепловая пушка мощностью 1500 Вт. Я использовал ту же установку с таким же расстоянием между источником тепла и зондом. пистолет был установлен на первую скорость, максимальная достигнутая температура составила 100°C (212°F)

При скорости фена на этапе 2 максимальная измеренная температура составила 240°C.(464°F) Изображение несколько обманчиво, так как угол фена увеличен, поэтому создается впечатление, что он находится прямо над термопарой. Соответствующие расстояния соблюдены.

Чтобы определить, достаточно ли фена для оплавления платы, я выбрал припой, доступный в моем магазине. Это припой Sn-Ag-Cu (олово-серебро-медь), который также используется двумя третями японских производителей для оплавления и имеет диапазон плавления 217–220°C или 422–428°F. Свинцовосодержащий припой, такой как 63/37 Sn/Pb, используемый в основном в электрических/электронных работах, имеет самую низкую температуру плавления среди всех оловянно-свинцовых сплавов – 183°C или 361,4°F. Я признаю, что солидус измеряет температуру при который начинается плавление вещества , но не обязательно вещество полностью расплавлено, ниже температуры плавления, но обычно эта температура всего на несколько градусов ниже температуры плавления

Ссылки здесь и здесь

Надеюсь, это будет сделайте определенный случай против , используя фен для любой попытки оплавления. Он , а не достигнет температуры, необходимой для оплавления любой логической платы. Конечно, это просто информация для тех, кто задавался этим вопросом в первую очередь. Спасибо за отличный форум.

Ответил!
Посмотреть ответ

У меня тоже есть эта проблема

Хороший вопрос?

Да
№

Оценка
22

Отмена

РЕШЕНО: Отпайка микропереключателей на материнской плате.

Какие-нибудь простые способы? — iPod классический

583807

Модель A1238 / Жесткий диск на 80, 120 или 160 ГБ / передняя панель из черного или серебристого металла

885 вопросов

Посмотреть все

Джон

@johnwick90

Рем: 45

3

1

Опубликовано: 11 августа 2019 г.

Опции

• Постоянная ссылка
• История
• Подписаться

Ребят у меня айпод классик при нажатии кнопки меню иногда не срабатывает.

Дело в том, что у меня завалялась старая материнская плата. Я думал, что смогу отпаять их и припаять обратно к моей плате iPod classic.

Есть 4 контакта, но не могу найти как их выпаять

Если кто их выпаивал. Помогите пожалуйста с этим

Будем признательны за любой ответ

Заранее спасибо

Ответил!
Посмотреть ответ

У меня тоже есть эта проблема

Хороший вопрос?

Да
№

Оценка
0

Отмена

Выбранное решение

арбаман

@арбаман

Респ: 101.9k

9

52

290

Опубликовано: 11 августа 2019 г.

Опции

• Постоянная ссылка
• История

Кажется, это работа для станции горячего воздуха, но если у вас нет опыта работы в таком маленьком масштабе, шансы на успех могут быть довольно ограниченными. Если вы все равно хотите попробовать, это должен быть инструмент, который вам нужен + флюс + каптоновая лента для защиты и защиты деталей, с которыми вы не работаете.

Был ли этот ответ полезен?

Да
№

Оценка
1

Отменить

Крис Стейблз

@имикропайка

Респ: 48.9k

8

10

101

Опубликовано: 11 августа 2019 г.
