Дозирование паяльной пасты – это один из неотъемлемых процессов в технологии производства печатных плат для электронных устройств. Для равномерного нанесения пасты или клея на поверхность платы используется специальное устройство – дозатор. Прибор оснащен наконечником в форме иглы шприца, что обеспечивает высокоточное нанесение состава на поверхность для дальнейшего размещения компонентов.
Объем порции пасты зависит от того, какое время задано для воздействия давления на область поршня. Эти интервалы легко устанавливаются пользователем в автоматическом режиме при помощи таймера. Для предотвращения произвольного выдавливания вещества для пайки или клея в конструкции дозаторов предусмотрены специальные отсечки, работающие под вакуумом. Автоматические модели диспенсеров оснащены опцией запоминания заданных установок. Ручной дозатор не имеет такой функции, но также удобен в работе.

Основные виды дозаторов для паяльной пасты

Диспенсеры автоматического и ручного типа активно применяются на мелко- и среднесерийных производствах электронных плат. Использование этого оборудования существенно оптимизирует процесс нанесения пасты, обеспечивает высокую точность в заданном объеме, позволяет проводить дозирование бесконтактным способом. Для проведения поверхностного монтажа применяются различные виды оборудования для дозирования:

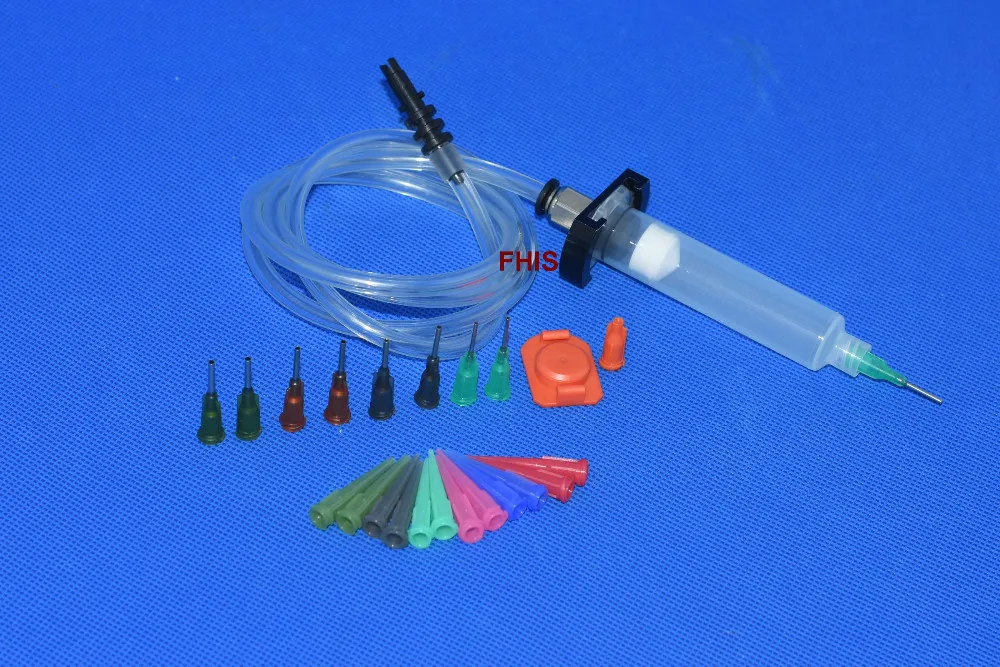

• Пневматические модели – одни из наиболее бюджетных и простых устройств для дозирования. Они изготавливаются в виде шприца, куда с помощью поршня подается поток воздуха. Благодаря тому, что поршень плотно прилегает к внутренней поверхности шприца, воздух внутри его распределяется равномерно. Выдавливание паяльной пасты выполняется через наконечник в форме иглы. Пневматические диспенсеры имеют минимальную стоимость и подходят для выдавливания веществ различной плотности.
• Струйный дозатор – самая современная модель среди подобных устройств. Дозирование паяльного материала выполняется непосредственно в шприц, после чего с помощью поршня под давлением паста выдавливается из наконечника. Струйные модели широко применяются на крупномасштабных предприятиях по производству электроники.
• Поршневые диспенсеры – их принцип работы во многом схож с пневматическими устройствами. Однако к дополнительному преимуществу поршневых моделей относится возможность регулировать объем дозирования пасты в зависимости от ее плотности. Эта функция обеспечивается работой специального винта.

В ассортименте компании «Эст-Смт» представлены автоматические и ручные устройства для дозирования пасты производства ведущих немецких производителей: Martin GmbH и Weller.

Сортировать по:
По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А — Я)Модель (Я — А)

Сортировать по:
15255075100

Показано с 1 по 5 из 5 (всего 1 страниц)

Дозатор паяльной пасты и наконечники — JBC — Паяльное оборудование — Паяльное оборудование

Туггл-Нав

Отдел продаж
shop@soldering24. ru

Меню

Учётная запись

Настройки

Валюта

RUB

• GBP — британский фунт стерлингов
• EUR — евро
• JPY — японская иена
• USD — доллар США

Тип сортировки

Позиция
Название
Цена
Сортируется по возрастанию. Установить по убыванию

Вид

Сетка

Список

Позиции 1-15 из 17

Страница

•
  Вы сейчас читаете страницу
  1


• Страница
  2

• Страница
  Следующий

Показать

15
30
Все

на странице

Тип сортировки

Позиция
Название
Цена
Сортируется по возрастанию. Установить по убыванию

Вид

Сетка

Список

Позиции 1-15 из 17

Страница

•
  Вы сейчас читаете страницу
  1


• Страница
  2

• Страница
  Следующий

Показать

15
30
Все

на странице

Фильтр

Доступные параметры

Цена

1. 0,00 ₽ — 999,99 ₽ 13
   позиция

2. 1 000,00 ₽ — 1 999,99 ₽ 3
   позиция

3. 7 000,00 ₽ и больше 1
   позиция

Производитель

1. JBC 17
   позиция

Дозирование паяльной пасты из IDS

Заключительные мысли о нанесении паяльной пасты
При дозировании с клапаном требуется очень высокая точность позиционирования, и наконечники из нержавеющей стали обеспечивают это, но независимо от того, пластиковый или стальной наконечник, сборщики должны выбирать максимально короткий наконечник с максимально широким внутренним диаметром.  Наконечник, который имеет слишком ограниченный диаметр, будет создавать чрезмерное обратное давление на пасту и способствовать засорению наконечника. Сборщики не должны рассчитывать на образование отложений диаметром менее чем в 1,5 раза больше внутреннего диаметра наконечника.

5101284DGFS = Цифровой диспенсер для шприцев с пальцевым переключателем

$

645.00

Аналогово-цифровой диспенсер двойного калибра в комплекте со стартовым комплектом дозирующих принадлежностей: шприцы 30сс/мл, переходная головка, подходящая для пневматических шприцев 30сс и 55сс, ножная педаль, выбор игл, наконечников и подставки, а также пальцевый переключатель , который просто оборачивается вокруг шприца с помощью надежного ремня на липучке, обеспечивая контроль кончиком пальца.

Вход воздуха: трубка 1/4 дюйма или штуцер для шланга быстрого соединения 1/4 дюйма (папа поставляется с дозатором)

СТОИМОСТЬ ДОСТАВКИ ВКЛЮЧЕНА В СТОИМОСТЬ — UPS Ground в любой точке континентальной части США.

Доступность : в наличии до 4 недель сборки.
Нужно несколько устройств? Свяжитесь с IDS напрямую, чтобы узнать цену.

DPAV-200-PKG = Шнековый затвор

$

4 905,00

ПОЛНЫЙ КОМПЛЕКТ СИСТЕМЫ — Клапан со шприцевой подачей, сервоконтроллер и подставка для клапана

DPAV-200-PKG — это настольный или автоматизированный шнековой дозирующий клапан и контроллер сервоклапана 7070000, который можно подключить к роботу с помощью кабеля ввода-вывода или использовать вручную с помощью ножной педали. Этот блок представляет собой 7080006 установленный на стойке DPAV-200 шнековый клапан с сервоприводом , питаемый пневматическим шприцем объемом 30 или 55 куб.см , и включает набор образцов с иглами различных размеров. Он предоставляется с шагом 8, если не указано иное. Большие резервуары доступны для улучшения.  Свяжитесь с представителем IDS, чтобы узнать цену.

Для работы каждого устройства требуются регулируемые линии сжатого воздуха с давлением до 100 фунтов на квадратный дюйм. Электропитание 115В или 230В. Предназначен для высокоточного мелкоточечного или линейного нанесения , даже если материал со временем утолщается или толщина материала меняется от партии к партии. Идеально подходит для паяльной пасты, флюса и других наполненных материалов.

Доступность:  2–4 недели на сборку. Нужно несколько устройств? Свяжитесь с IDS напрямую, чтобы узнать цену. Если вы никогда не использовали эту систему с вашим материалом, обязательно поговорите с сотрудником IDS перед заказом на  подтвердите совместимость. Минимальная вязкость материала:  25 000 сП

5552200 — Робот-дозатор — Микрошаговый трехфазный двигатель и пневматический дозатор шприцев

$

7000,00

СТОИМОСТЬ ДОСТАВКИ ВКЛЮЧЕНА В ЦЕНУ  — в любую точку континентальной части США, где могут приниматься погрузочные доки.

Включает 5552200 — робот-дозатор — трехфазный микрошаговый двигатель, аналоговый дозатор пневматических шприцев, который работает с пневматическими шприцами объемом 30 или 55 куб. см, обучающий подвесной модуль, кабель ввода-вывода и крепление для шприца. Для работы требуется 1 регулируемая линия подачи сжатого воздуха с максимальным давлением до 100 фунтов на квадратный дюйм и источник питания 115 В или 230 В. Движение 200 мм x 200 мм x 50 мм (высота).

Доступность : 4 недели сборки. Нужно несколько устройств? Свяжитесь с IDS напрямую, чтобы узнать цену. Если вы никогда не использовали эту систему со своим материалом, обязательно поговорите с сотрудником IDS перед заказом, чтобы  подтвердить совместимость.

5552202 — Робот-дозатор — Трехфазный микрошаговый двигатель и пневматический дозатор шприцев

$

9000,00

СТОИМОСТЬ ДОСТАВКИ ВКЛЮЧЕНА В СТОИМОСТЬ  — в любой точке континентальной части США, где могут приниматься погрузочные доки.

Включает 5552202 — робот-дозатор — трехфазный микрошаговый двигатель, аналоговый дозатор пневматических шприцев, который работает с пневматическими шприцами объемом 30 или 55 куб. см, обучающий подвесной модуль, кабель ввода-вывода и крепление для шприца. Для работы требуется 1 регулируемая линия подачи сжатого воздуха с максимальным давлением до 100 фунтов на квадратный дюйм и источник питания 115 В или 230 В. Движение 300 мм x 300 мм x 100 мм (высота).

Доступность : 4 недели сборки. Нужно несколько устройств? Свяжитесь с IDS напрямую, чтобы узнать цену. Если вы никогда не использовали эту систему со своим материалом, обязательно поговорите с сотрудником IDS перед заказом, чтобы  подтвердить совместимость.

Высокоскоростное дозирование паяльной пасты — Mycronic

Challenge

Решение

Обещание

Запросить контакт

без компромиссов

вызов

Вы думали, что все поняли. Но постоянная миниатюризация делает вашу сборочную линию дорогостоящей в эксплуатации. Нанесение паяльной пасты с использованием традиционной технологии трафаретной печати выполняется быстро, но подходит не для всех приложений на платах. Полости в платах, гибкие подложки и компоненты различных размеров и технологий — все это создает свои собственные проблемы. Использование нескольких дозаторов игл после трафаретной печати в качестве решения является обычным явлением в отрасли, но ограничивает общую производительность вашей производственной линии и вашу способность повышать производительность и эффективность.

Решение

Высокая скорость и высокая точность без компромиссов

Быстрая струйная печать «на лету» струйного принтера означает, что он идеально подходит для условий с высокой пропускной способностью, где дозаторы игл имеют гораздо более низкую скорость подачи. MY700, установленный в линию после трафаретной печати, позволяет добавлять дополнительную пасту именно там и тогда, когда она больше всего нужна. Его способность создавать депозиты отдельными точками, не касаясь доски, обеспечивает высокое и стабильное качество.

В качестве дополнительной технологии она повышает эффективность вашей крупносерийной линии не только для сложных плат или компонентов, но и для оперативных изменений и мелкосерийных работ. Струйный принтер MY700 работает до десяти раз быстрее, чем диспенсер, и способен печатать на лету с высокой точностью со скоростью более одного миллиона точек в час. Результатом является очень гибкое встроенное решение, которое открывает новые возможности проектирования для всех типов приложений с большими объемами.

Большой объем и большой ассортимент одновременно

Конечно, даже самые большие объемы операций должны справляться с небольшим тиражом или прототипом. Но не у всех есть лишние мощности.
