Сборка эл. щита на Wiren Board 6 (в том числе силовая часть)

Данная статья будет полезна тем, кто практические не разбирается в электрике и не понимает, как интегрировать систему автоматизации на базе Wiren Board 6 в силовую часть проводки.

При ремонте квартиры зачастую встает вопрос о замене всей электрики в квартире, будь то старый дом или новая квартира от застройщика. В моем случае — это новая квартира. Т.к. электрику в квартире я решил полностью переделать под себя, было принято решение о создании Умного Дома. Если в силовой части я владел какой-то информацией, то в автоматизации не разбирался от слова совсем. Поэтому начал изучать данную тему. После продолжительных поисков было принято решение использовать Wiren Bord 6.

Но с начала я расскажу про сборку силовой части щита, а далее будет непосредственно сама автоматизация.

Силовой электрощит

От застройщика в квартиру заходит ГОСТовский кабель сечением 10 кв.мм, а вводной автомат на лестничной площадке имеет номинал 63А. Вод 1-фазный.

Многие застройщики на кабель в 10 кв.мм ставят автомат в 63А, но это неправильно. На такое сечение кабеля необходим автомат на 50А. Либо менять вводной кабель от автомата на 16 кв.мм, но разводить квартирный щит таким кабелем — то еще удовольствие..

Немного теории

Автомат призван защищать кабель и в случае запредельной нагрузки он отключится не сразу, а спокойно может держать в течении часа. Ампераж отключения (времятоковая хар-ка теплового расцепителя) автомата на 63А будет равна 91.35А! Т.е. такой автомат, примерно в течении часа, при превышении порога в 1.45 от номинала, будет держать нагрузку, а затем отработает.

Напомню, что кабель на 10 кв.мм рассчитан на нагрузку в 80А при ОТКРЫТОЙ проводке (ПУЭ-7 п.1.3.10-1.3.11). Из всего этого следует, что кабель в 10 кв.мм, с использованием автомата на 63А, никак не будет защищен.

Наглядная характеристика автоматов других номиналов и мощностей:

• 10А — 14,5А 2300Вт (3335Вт)
• 16А — 23,2А 3680Вт (5336Вт)
• 20А — 29А 4600Вт (6670Вт)
• 25А — 36,25А 5750Вт (8300Вт)
• 32А — 46,4А 7300Вт (10672Вт)
• 40А — 58А 9200Вт (13340Вт)
• 50А — 72,5А 11500Вт (16675Вт)
• 63А — 91,35А 14490Вт (21010Вт)

Итак, сборка.

.

Внутрищитовая разводка производилась кабелелем ПуГВ 1х10 соответствующих цветов. Все концы кабелей были опрессованы наконечниками НШВИ. Вся электрика в квартире была разделена на 5 основных независимых групп (неотключаемая линия, свет, розетки, техника кухни, климатическая и водная техника).

ABB на своих автоматах пишет степень затяжки винтовых клеммников (она равна 2,8Nm), поэтому купил динамометрическую отвертку.

Используемый инструмент и модуля для сборки:

1. Динамометрическая отвертка SHTOK (артикул 09350).
2. Пресс-клещи (были куплены на Али).
3. Кусачки.
4. Инструмент для снятия изоляции.

Что было проделано:

• Был заменен вводной автомат на ABB 50А (артикул 2CDS252001R0505).
• Квартирные щиты были выбраны ABB Mistral41 наружного монтажа на 48 модулей (артикул 1SPE007717F9995).
• Рубильник SD202/63 ABB (артикул 2CDD282101R0063).
• УЗМ-50Ц от Меандр.
• Диф. автомат ABB F202 A-63/0,03 (артикул 2CSF202101R1630).
• Автомат ABB S201 B10 (артикул 2CDS251001R0105).
• Автомат ABB S201 B16 (артикул 2CDS251001R1165).
• Автомат ABB S201 B20 (артикул 2CDS251001R0205).
• Автомат ABB S201 B32 (артикул 2CDS251001R0325).
• Автомат ABB S201 B40 (артикул 2CDS251001R0405).
• Шины для соединения (артикулы 2CDL220001R1012, 2CDL210001R1006).
• Ограничители на DIN-рейку (артикул 32055DEK).

Описание высоковольтного щита

Квартирный щит начинается с рубильника, который полностью отключает питание, если потребуется.

Затем идет идет УЗМ — оно необходимо для контроля напряжения сети.

После него линия делится на неотключаемую (когда вас нет дома, для безопасности можно отключить всю электрику в квартире, но при этом холодильник, сигнализация и т.д. останутся под питанием) и отключаемую через второй рубильник, на котором расположены 4 группы УЗО (свет, розетки, техника кухни, климатическая и водная техника). У всех 5-ти линий контролируется потребление через модуль

WB-MAP6S.

Описание автоматов (на схеме пронумерованы)

1 — В16 — холодильник2 — В16 — источник бесперебойного питания3 — В10 — свет модуля WB (смотри слаботочную схему)

4 — В10 — свет модуля WB (смотри слаботочную схему)

5 — В10 — свет модуля WB (смотри слаботочную схему)

6 — В16 — блок питания LED лент

7 — В16 — розетки гостиная

8 — В16 — розетки кухня

9 — В16 — розетки спальня

10 — В16 — розетки сан. узел

11 — В32 — варочная панель

12 — В20 — духовка

13 — В16 — микроволновая печь, вытяжка

14 — В16 — бризер, кондиционер спальня

15 — В16 — кондиционер гостиная

16 — В16 — климатика модуля WB (смотри слаботочную схему)

17 — В16 — посудомоечная машина18 — В16 — стиральная машина19 — В16 — сушильная машина20 — В40 — проточный водонагреватель

Все номиналы автоматов подбирались с учетом потребляемой мощности будущей техники. Вы должны заранее знать, какую варочную панель или стиральную машину будете использовать, чтобы правильно рассчитать мощность автоматов!

Сборка слаботочного щита на базе Wiren Board 6

Напомню, что квартира находится в самом начале ремонта, поэтому идеальным решением было использовать Wiren Board 6. Т.к. под него необходимо «своеобразно» разводить электрику и закладывать нужные провода до отделки.

В плане автоматизации необходимо было сделать:

1. Управлять освещением с возможностью диммирования на определенных линиях.
2. Управлять LED освещением.
3. Интегрировать несколько контуров эл. теплых полов.
4. Регулировать температуру радиаторов.
5. Смонтировать эл. шторы.
6. Следить за потреблением воды и аварийным перекрытием в случае протечки.
7. Сбор показаний эл. энергии с нескольких линий.
8. Добавление различных устройств, таких как бризер, пылесос, охрана и т.д.

В схеме отражены основные моменты подключения модулей, без подключения кнопок, выключателей, различных датчиков и т.д. Для более детальной информации смотрите руководства на сайте производителя.

Питание Wiren Board 6 осуществляется по 24В схеме через блок питания HDR-60-24 (покупал в chipdip т.к. в этом магазине самая адекватная цена). Все модули также питаются от БП (а не от выходов на самом WB6), это сделано, чтобы осуществлять независимое питание для самодостаточных модулей в случае зависания или выхода из строя самого контроллера. Питание БП получает от ИБП фирмы ACR, также от него питаются роутер, охранная сигнализация и NAS (в случае отключения электричества весь слаботочный щит и подключенная периферия остается под напряжением, благодаря чему не теряется возможность отработки необходимых сценариев).

Для автоматизации были выбраны следующие модули:

WBIO-DO-HS-8

На данном модуле было реализовано управление 3 радиаторами отопления черезер сервоприводы Oventrop Aktor T 2P на 24В.

ВАЖНО! Рабочее напряжение термоголовок должно соответствовать подаваемому напряжению на модуль.

WBIO-DO-R10R-4

С помощью данного модуля реализуется управление приводами электрокарнизов. В моем варианте — это моторы DOOYA DT82TV. Они в разы дешевле, но ничем не уступают моторам от Aqara, так же имеют обратную связь, функции licht touch и resistance and stop.

WB-MAP6S

Через данный модуль можно отслеживать не только показания потребления электроэнергии по 6 независимым линиям, но и в целом электропотребление на объекте, что упрощает сбор показаний для передачи в УК. Также можно наблюдать статистику за определенный период времени, а если имеется резервное питание — сделать уведомления об отключении электроэнергии.

WB-MDM3

На этом модуле я организовал основное диммируемое освещение в 3 зонах — спальни, гостиной и кухне (на схеме модуль 3).

WB-MR6C

В моем случае используется 2 таких модуля для автоматизации всего освещения в квартире (на схеме модули 4, 5). Хоть производитель и не рекомендует использовать этот модуль для управления освещением, с данной задачей он все же справляется. Главное условие — не перегружать канал. Я использую светодиодные лампы, по 10 ламп на канал он спокойно держит (хоть в теории и должны быть большие пусковые токи), но не нужно экономить на лампах и ставить «дешевый китай».

Также данный модуль я использую для управления 4-мя контурами теплого пола, вытяжного вентилятора в ванной, полотенцесушителя (на схеме модуль 16).

WB-MRGBW-DЭтот модуль используется для управления 4 независимыми линиями одноцветной светодиодной ленты. Т.к. в квартире есть еще достаточное количество RGB линий, было (опять-таки в целях экономии) принято решение использовать сторонние модули — GLEDOPTO ZIGBEE 3,0 RGB CCT. Единственный недостаток — при отключении света и дальней его подаче у вас включатся линии, которые управляются этими модулями т.к. данные модуля не имеют памяти.

WB-MRM2-mini

Этот малыш у меня отвечает за включение ночной подсветки в 2 помещениях. Автоматизация на включение отрабатывает, когда происходит движение в ночное время. Очень удобно, если вам захотелось в темное время суток пойти попить воды, сходить в туалет и т.д.

WB-MWAC

Данный модуль используется для контроля потребления воды, сбора показаний для дальней передачи их УК, контроля системы защиты от протечек с последующим перекрытием вводных кранов, в случае аварии. С ним у меня используется импульсный счетчик Итэлма WFK24 (артикул 48683). Краны Gidrolock Ultimate на 12В.

WBE2R-R-ZIGBEE антенна

Данный модуль расширения требуется для подключения и создания единой экосистемы, работающей по протоколу ZigBee.

Трансформаторы для измерения показаний как и температурные датчики брал так же на Алиэкспресс.

Вывод

Как вы поняли, не обладая глубокими знаниями в электрике и автоматизации, возможно собрать щит. Главное иметь прямые руки и работающую голову. Но если вы все же не уверены в своих силах, то лучше обратиться к специалистам.

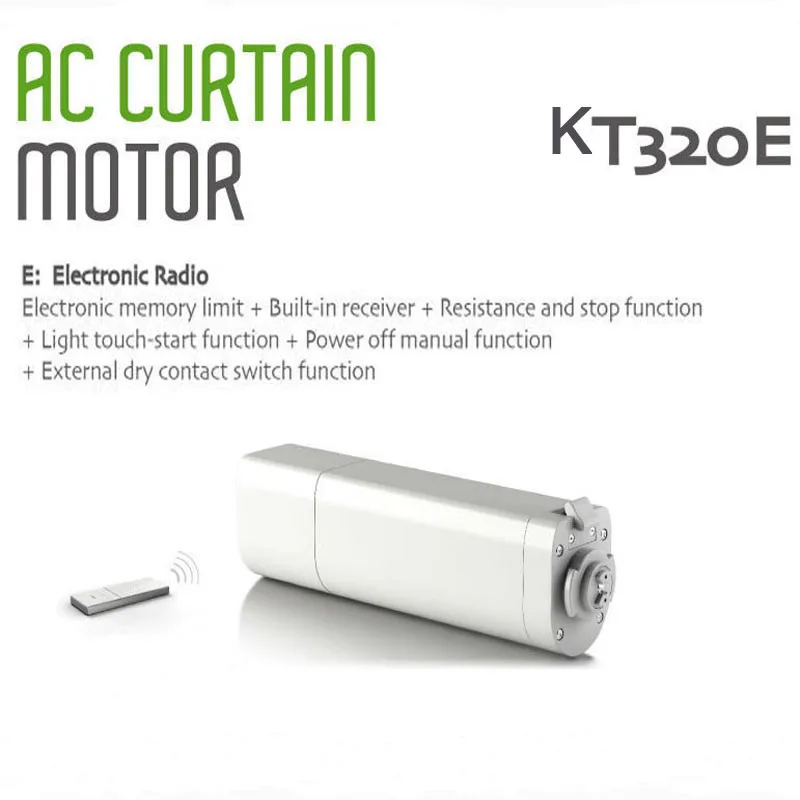

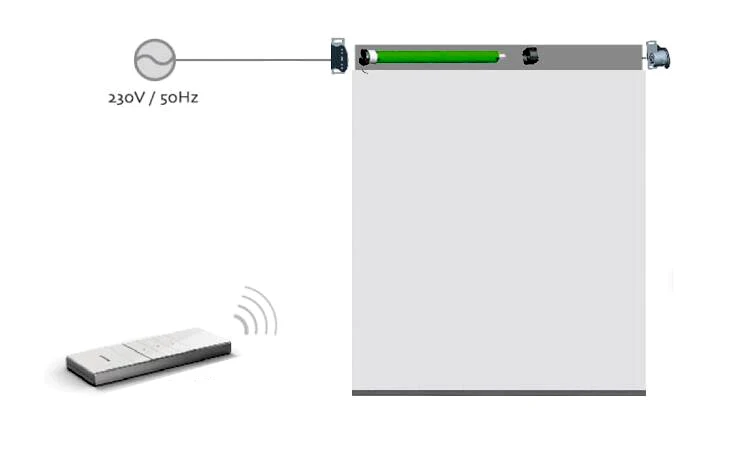

Моторизованные шторы Aqara/Xiaomi для умного дома и их сборка по инструкции к электрокарнизам Dooya

Также пришлось купить

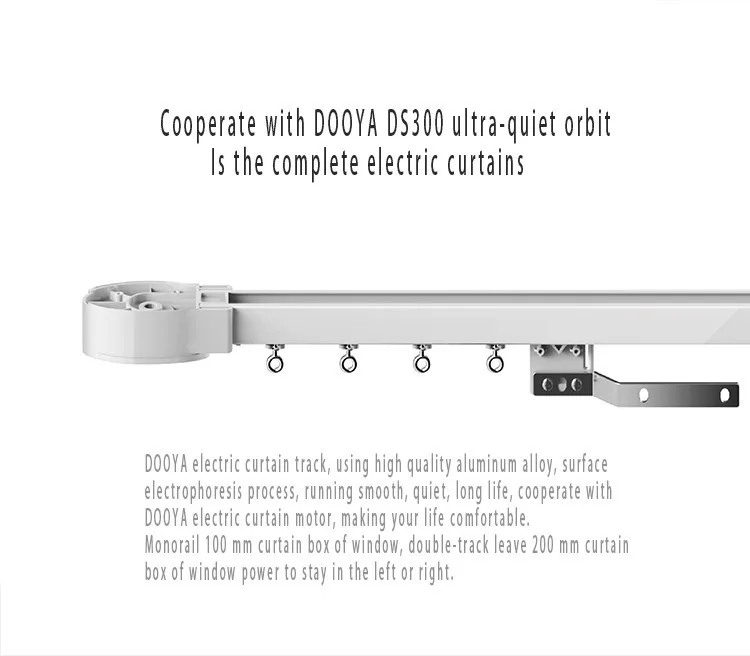

Карниз для умных штор / Original Xiaomi Aqara Curtain Rails

Цена: $100 за 250 см

Перейти в магазин

Шторы для спальни / Colorful Striped Fasion High Quality Curtains For Bedroom

Цена: $70.32 за шторы кастомного размера с обработанными краями и вставленными крючками.
Перейти в магазин

Xiaomi и Aqara давно объявили о создании умных штор как части умного дома Xiaomi, но я пока не видел русскоязычных обзоров, только анонсы и описания. Постараюсь восполнить этот пробел.

Сразу несколько нюансов. Xiaomi и Aqara предлагают лишь умный мотор, который включается в розетку, подключается по протоколу ZigBee к шлюзу Xiaomi или Aqara (в виде радио, компаньона кондиционера или камеры) и подсоединяется к специальному карнизу. То есть, кроме умного мотора, придётся купить ещё карниз и шлюз (если, конечно, шлюза ещё нет). Ну и сами шторы или жалюзи тоже понадобятся.

Зачем Xiaomi и Aqara сделали штору, которая питается от розетки, подключаемой по ZigBee, а не по Wi-Fi — загадка, ведь экономия электроэнергии для длительной работы от батарейки в этом случае не актуальна. Наверное, для того, чтобы покупали их шлюзы.

Умный мотор продаётся во многих магазинах, с карнизами всё почему-то намного сложнее. Подходят карнизы от моторизированных штор Dooya, но их очень редко продают без мотора Dooya, а переплачивать ~$70 за мотор не очень хотелось. В конце концов, нашёл карниз на али.

Карниз было довольно непросто собрать, особенно учитывая то, что китаец-продавец не вложил в посылку инструкции по сборке и не отвечал на письма. Но найденные на ютьюбе видеоинструкции помогли, искать надо по названию Dooya. К сожалению, в процессе сборки и экспериментов повредили встроенную в карниз ленту (а может она и пришла бракованная), пришлось заказать новую. Поэтому между получением товара и обзором прошло значительное время.

Умная штора интегрируется в умный дом Xiaomi и подключается к приложению Mi Home. Надо выбрать устройство-штору (левое во втором сверху ряду с надписью ZigBee)

И выбрать, к какому шлюзу подключить, если их несколько.

Умную штору можно открывать или закрывать из приложения. Можно полностью открыть.

Полностью закрыть.

Или открыть/закрыть частично.

Также умная штора может участвовать в сценариях. Я, например, приклеил кнопку к спинке кровати и поставил открытие на длинное нажатие и закрытие на короткое.

Но можно делать и более хитрые сценарии, завязывать открытие/закрытие на определённое время и любые из датчиков. Например, «открыть штору если открылась входная дверь между 10:00 и 14:00», или «открыть штору если в комнате есть люди и недостаточное освещение».

Собственных датчиков на шторе нет. Для создания сценариев их нужно купить.

Если за штору потянуть в сторону открытия или закрытия, мотор автоматически включится и закончит операцию. Мини-видео, демонстрирующее открытие-закрытие шторы по кнопке и после того, как за штору потянули.

(кошка попала в кадр случайно).

Штора открывается и закрывается достаточно тихо, но не бесшумно. Кроме того, при включении умного мотора слышен щелчок.

В настройках приложения есть ещё две полезные вещи (вход в которые, почему-то, через меню Help). Возможность поменять направление, если при нажатии «открыть» штора закрывается.

(кнопка слева внизу)

И возможность откалибровать штору, то есть задать ей крайние положения для позиций «открыто» и «закрыто». Может быть очень полезно если штора открывается или закрывается не полностью.

(кнопка слева внизу)

После выбора этого пункта надо открыть и закрыть штору. Штора медленно откроется и закроется до упора. При этом она запомнит крайние положения. Кстати, если по какой-то причине не хочется чтобы штора, к примеру, полностью открывалась, можно во время калибровки остановить штору в желаемой позиции (имейте в виду, что умный мотор достаточно мощный, поэтому для остановки шторы придётся потрудиться). Штора запомнит позицию, в которой её остановили во время калибровки, и в следующий раз будет открываться только до неё.

Умный мотор:

Присоединение умного мотора к карнизу:

Вывод.

Умный мотор. Неплохой, вполне работоспособный компонент умного дома Xiaomi. К недостаткам я бы отнёс высокую цену, работу по протоколу ZigBee, а не WiFi, сложность с покупкой карниза и в целом необходимость покупки большого количества компонентов.

Карниз. Качество среднее, продавец на вопросы не отвечает. Я бы порекомендовал покупать в другом месте.

Штора. Качество ткани высокое, рисунок яркий. Но не Blackout.

Информация об оборудовании для штор? — #82 от photosbyms — Проекты и истории

Сообщество SmartThings

Джордж_Чавес
(Джордж Чавес)

20 августа 2017 г., 3:02

#65

Эй, не могли бы вы рассказать мне, как вы подключили двигатель, схема в начале темы — это старая модель с другими соединениями, и я купил новую модель, на которую вы ссылались
Мой новый стержень установлен и готов к подключению, но я не знаю, с чего начать его проводную часть, я, скорее всего, подключу розетку рядом с двигателем и добавлю вилку к двигателю, чтобы ее можно было легко снять, если нужный.

Будем признательны за любую помощь

George_Chavez
(Джордж Чавес)

21 августа 2017 г., 21:15

#66

Итак, видимо, переключатель, о котором я упоминал в нескольких сообщениях выше, был неверным, это один переключатель, который не будет работать с этим карнизом, мне нужна двойная версия, чтобы полностью управлять стержнем, одна ссылка в исходном сообщении больше не поддерживается. но я не могу найти новую версию.
Думаю, мне придется угадать, на каком двойном переключателе сработает.

Диссонанс
21 августа 2017 г., 22:24

#67

Джордж, извини, не знаю.

way2fast4u
22 августа 2017 г., 1:18

#68

Я использовал 2 из них *DSC18103-ZWUS 1 для открытия и другой для закрытия. Это было
, что я хотел использовать для своего приложения, они отлично сработали для меня. мой
куртианский двигатель 110 вольт *

George_Chavez
(Джордж Чавес)

22 августа 2017 г., 3:03

#69

Спасибо за ваш ответ, кажется расточительным использовать 2 одиночных переключателя и дорого, не говоря уже о тонне места внутри коробки оригинальный переключатель, снятый с производства.

Микропереключатель Vision In Wall Z-Wave, 2 реле https://www. amazon.com/dp/B00R883YKU/ref=cm_sw_r_sms_apa_CT5MzbB6PYWYK

Я дам вам знать, если получится, у меня тоже есть версия 110

путь2fast4u
22 августа 2017 г., 3:23

#70

Конечно, нет проблем. Я попробовал тот же переключатель, и у меня не было ничего, кроме проблем
с переключателем. Вот почему я пошел с двумя другими. Другая причина
был я установил 2 мгновенных маленьких кнопочных выключателя, чтобы иметь возможность
закрывать и открывать шторы.

муругесс
(Санджай Муругесан)

2 сентября 2017 г., 18:22

#71

Ребята, я установил карниз Dooya вместе с микроконтроллером. Он работает нормально, но у меня возникают трудности с остановкой держателя шторы точно в тот момент, когда он достигает конца, так как он продолжает попытки в течение 30 секунд или около того, прежде чем остановиться… Пожалуйста, посмотрите видео ниже, чтобы узнать о проблеме:

Очень признателен, если кто-нибудь знает, как держатель может остановиться, когда он достигнет конца, и не пытаться дальше этого.

Джордж_Чавес
(Джордж Чавес)

7 сентября 2017 г., 3:56

#72

Привет @murugess, не могли бы вы сказать мне, какой микроконтроллер вы использовали, также был бы очень признателен, если бы вы показали мне, как вы его подключили.

Спасибо

муругесс
(Санджай Муругесан)

14 сентября 2017 г. , 14:18

#73

Я выбрал один, упомянутый в этом посте, который выглядит следующим образом:

Кроме того, проводка была основанный на этом посте снова. Сделаю фото и прикреплю сюда.

Джордж_Чавес
(Джордж Чавес)

15 сентября 2017 г., 19:42

#74

Поскольку производство Aeotech было прекращено, я выбрал предложенную замену, которую @TheSmartestHouse упомянул на своем веб-сайте

. устройство. он не может найти его, когда я перехожу в режим обнаружения.
Я добавил DH для этого модуля, и все вроде бы работает
Вот видео Жезла в действии.

Можете ли вы, ребята, помочь мне интегрировать это в Alexa, что я обычно делаю, так это добавляю новое устройство в ST и даю ему собственное имя, затем я открываю приложение Alexa и запускаю обнаружение, и мои новые устройства всегда находятся, и в этот момент Я могу сказать Алексе команду для нового устройства, это устройство по какой-то причине не отображается, поэтому я не могу его контролировать… не знаю, что я делаю неправильно

Диссонанс
15 сентября 2017, 9:58 вечера

#75

Это, вероятно, не поможет, но я помню, что кнопка сопряжения в старой версии была очень привередливой. Вы должны держать его как раз нужное количество времени.

Диссонанс
15 сентября 2017 г. , 22:17

#76

Вы пробовали перезагрузить мотор шторки? При первом запуске он должен запрограммировать себя на остановку в конечных точках.

Самый Умный Дом
16 сентября 2017 г., 11:44

#77

Спасибо за видео Джордж! Если устройство хорошо работает из приложения SmartThings и вручную, но не обнаруживается Alexa, это может быть ограничением типа устройства в интеграции Alexa-ST. Мы знаем, что в настоящее время поддерживаются не все типы устройств умного дома. Вы пробовали проверить с помощью SmartThings, доступно ли вообще управление занавесом для Alexa?

Джордж_Чавес
(Джордж Чавес)

16 сентября 2017 г. , 16:11

#78

Ну, это отстой, единственная причина, по которой я собираюсь автоматизировать занавес, заключается в том, что у меня есть театр рядом с этой комнатой, и я хочу, чтобы даже я позвонил, Алекса включает театр, она выключает определенные огни, включает все мои компоненты , открывает экран моего проектора и закрывает занавес…
Теперь мне нужно найти другой переключатель sual, который на самом деле мир с Alexa.

Спасибо за ответ

George_Chavez
(Джордж Чавес)

16 сентября 2017 г., 16:15

#79

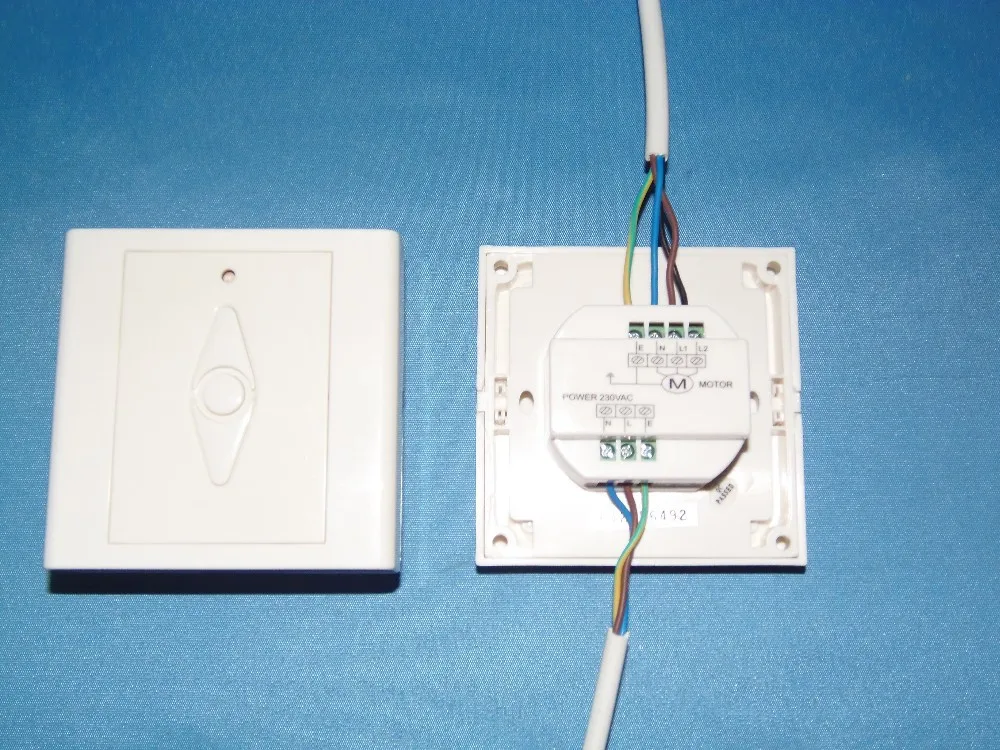

Эта версия двигателя Dooya не имеет контроллера, она поставляется с 4 проводами, выходящими из кабеля, предназначенного для подключения к вашему собственному контроллеру

bmac6996
8 октября 2017 г. , 4:54

#80

Я заинтересован в получении фурнитуры Dooya для некоторых штор. Мне интересно, может ли кто-нибудь подтвердить, что у него установлен DT82TV и он работает с контроллером Z-wave?

Я получил эту информацию с форума другого сайта, и кажется, что это можно сделать, но никаких подробностей не было сказано.

DT82TN может управляться пультом дистанционного управления,
DT82TS управляется вашим проводным настенным выключателем и проводным контроллером умного дома
DT82TV может управляться нашим пультом дистанционного управления, а также вашим проводным настенным выключателем и проводным контроллером умного дома.
DT82TS не имеет функции запуска легким касанием, когда вы тянете завесу, двигатель запускается, чтобы открыть или закрыть завесу,
82TN и 82TV имеют эту функцию.

Заранее спасибо!

альдуде
(Ал)

7 февраля 2018 г. , 8:05

#81

Похоже в США нужен DT52E

http://en.dooya.com/cm_list_dt52E.html

Не вижу ссылки на dt360e который в других поисках вроде WiFi версия но не совсем конечно, если он работает напрямую с умными вещами

Можно было бы подумать, что они должны упростить покупку, лол.

фотоbyms
30 апреля 2020 г., 12:33

#82

Есть новости об этих двигателях Dooya? Недавно взял в руки DT82TV — это AC 4WIRE+GND. Линия (коричневый), нейтральный (синий), вверх (черный), вниз (серый), земля (зеленый). Мне трудно найти, как подключить его к любому контроллеру z-wave, такому как qubino или aeotec.

Всегда
30 апреля 2020 г. , 13:17

#83

Думаю, вам понадобится двойное реле для 4 проводов, одно для подъема и одно для опускания, лучше использовать специальный модуль для такой работы, как рольставни Fibaro.

фотобимс
30 апреля 2020 г., 16:25

#84

Согласен, но дополнительная линия (коричневая) тоже будет соединяться с остальной частью линии? У DT82TV на одну линию больше, чем у других моделей, всего, включая массу, 5 проводов.

← предыдущая страница

Кто-нибудь пользовался этим мотором для карниза Z-Wave? — Контроль гаражных и оконных покрытий

cw-kid
29 января, 2021, 7:04

#1

Кто-нибудь использовал эти моторы для штор со встроенным Z-Wave? У них также есть радиочастота 433 МГц для ручного пульта дистанционного управления.

Я только что купил дешевый подержанный на eBay, просто нужно заказать для него длину гусеницы.

ЕС, частота 868,42 МГц, Z-Wave plus, автоматические электрические двигатели для штор, драйвер открывателя для умного дома

-6983234401675188688960×960 83 КБ

-9704935141274299969960×960 127 КБ

-350368547-1267537293960×960 50,6 КБ

cw-kid
1 февраля 2021 г., 18:53

#2

Мотор сегодня прибыл на почту.

Он был сопряжен с Ezlo Plus в качестве универсального устройства Z-Wave и добавил одно устройство для закрытия окон в графический интерфейс.

Screenshot_20210201_191929_com.vera.android1080×2280 207 КБ

Работает столько, сколько крутится мотор, когда я нажимаю кнопки в графическом интерфейсе. Это также тихо.

Я не уверен на 100% в марке и модели? На наклейке нет номера модели, только серийный номер.

Я предполагаю, что это двигатели Dooya Z-Wave, указанные в Z-Wave Alliance здесь. Номер модели указан как DT82TV/F-1.2/14

Единственное место, где я когда-либо видел их в продаже, находится Aliexpress, и они не такие дешевые по сравнению с другими моторами и комплектами.

Разобрал, маркировки производителя нет, внутри ничего не написано Dooya.

Однако на самом двигателе написано «Yu Sheng Motor», о котором я никогда не слышал.

Моторы Somfy, вероятно, говорят то же самое LOL, все они сделаны на одном заводе.

Это единственные фотографии в Интернете, показывающие внутреннюю часть одного из этих приводов Z-Wave для штор.

IMG_20210201_1835303456×4608 2.43 MB

IMG_20210201_1836301728×2304 941 KB

IMG_20210201_1835443456×4608 2.57 MB

IMG_20210201_1833413456×4608 3.43 MB

IMG_20210201_1702164608×3456 3,45 МБ

IMG_20210201_1710171728×2304 995 KB

В схеме двигателя указано, что напряжение переменного тока в постоянное должно быть понижающим.

IMG_202102011_1709263456 × 4608 3,17 МБ

IMG_20210201_1702543456 × 4608 3,46 МБ

IMG_20210201_1704332448 as 3269

.

Это Z-Wave Plus? Безопасность S2?

IMG_20210201_1707413456×4608 3,34 МБ

Пульт работает на радиочастоте 433 МГц, похоже, он тоже работает.

IMG_20210201_1730383456×4608 3,68 МБ

IMG_20210201_1730593456×4608 3,51 МБ

Мне нужно заказать подходящую гусеницу с полозьями и приводным ремнем, так как я ожидал, что это не дешево, так как это не дешево у моего человека с Aliexpress.

Это моторные коробки, которые поставлялись вместе с ним.

IMG_20210201_1830003456×4608 3,13 МБ

IMG_20210201_1829533456×4608 2.87 MB

IMG_20210201_1829463456×4608 3.16 MB

IMG_20210201_1831363456×4608 3.06 MB

IMG_20210201_1831463456×4608 3.35 MB

cw-kid
1 февраля 2021 г. , 20:13

#3

Я подключил мотор к Vera Plus.

Может это не тот мотор Dooya? Поскольку я не могу контролировать или устанавливать параметры.

В руководстве пользователя для мотора Dooya, загруженном с Z-Wave Alliance, есть десять параметров, которые можно настроить и установить.

eDT82TV-F A-00.pdf (1,4 МБ)

Однако в Вере, если я добавляю первые 3 параметра и пытаюсь либо мониторить только их, либо установить один из них, это не работает.

image890×280 15,1 КБ

Если я нажму кнопку «Настроить узел прямо сейчас» в Vera, он выполнит правильные действия и будет выглядеть так, как будто он настроен правильно. Но в области «Параметры устройства» значения параметров не отображаются.

Так что я не знаю, что это за мотор на самом деле.

cw-ребенок
1 февраля 2021 г. , 21:22

#4

В переменных Информация о производителе говорит:

338,2816,1

Некоторая детективная работа через эту тему здесь

338 Десятичное число в шестнадцатеричном формате = 152. ×23 1,53 КБ

В поисках названия этой компании в Google я нашел эту страницу здесь, это единственный двигатель Z-Wave, который они указали на своем веб-сайте, но он выглядит как корпус другой круглой формы.

image780×751 143 КБ

При поиске в каталоге Z-Wave Alliance названия этой компании UFairy, у них есть некоторые продукты, перечисленные там, но нет ни одного мотора штор.

Я написал им по электронной почте о руководстве пользователя, так как я не знаю, как установить предельные значения двигателей, или он просто сработает на трассе.

Только что нашел эту страницу, на которой указан номер модели как JTB-1007 с некоторыми другими номерами параметров, но когда я вместо этого пытаюсь отслеживать их, в Vera также не отображаются значения. Так что не уверен.

На этой странице указан тот же номер модели JTB-1007 под другим названием компании Jintaobao.

cw-ребенок
9 февраля 2021 г., 12:27

#5

Продавец на Aliexpress, который продает эти двигатели Z-Wave, прислал мне одностраничное руководство пользователя.

Что также подтверждает, что эти двигатели произведены UFairy G.R. Tech или Jintaobao, а не Dooya. По номерам моделей: JTB-1007-01 / JTB-1007-02

image860×454 55,4 КБ

image851×389 62,6 КБ

Однако я до сих пор не понимаю параметры Z-Wave. Я пытался использовать параметр 8 или 33 для разрешения ручной тяги. Если я слежу за этими параметрами, в Вере не отображается никакое значение.

И если я пытаюсь установить эти параметры, я не могу их установить или, по крайней мере, не отображается текущее значение.

Не уверен на 100%, что означает 0x00 0x00?

image900×161 11,4 КБ

Параметры, судя по всему, также используются для установки пределов положения двигателя.

Страница продукта Z-Wave Alliance для этого двигателя здесь.

Заявление о соответствии реализации протокола Z-Wave

image643×563 63,3 КБ

Jumeira
11 февраля 2021 г., 21:26

#6

У меня их 3, я купил их почти год назад, я настроил их так, чтобы они открывались каждый день в 7 утра и закрывались за 10 минут до захода солнца, с тех пор у меня никогда не было проблем.

cw-ребенок
11 февраля 2021 г., 21:33

#7

@Jumeira

Отлично, вам нужно было установить какие-либо настройки параметров для пределов открытия / закрытия двигателя?

Или они просто работали из коробки с длиной карниза, которая у вас есть?

Я все еще жду, когда приедет трек, который я заказывал отдельно.

Спасибо.

Джумейра
15 февраля 2021 г., 8:39вечера

#8

Он будет работать из коробки, но вы должны сначала подключить его к пульту дистанционного управления, вы должны открывать и закрывать пультом, чтобы мотор знал длину дорожки и когда конечная точка закрытия и открытия .

cw-ребенок
15 февраля 2021 г., 21:07

#9

Вы получили какие-нибудь инструкции со своим?

У меня ничего нет и ничего о пульте.

Джумейра
20 февраля 2021 г. , 20:01

#10

Я помню, я общался с ними в WhatsApp или по электронной почте, и они прислали мне инструкции

cw-kid
20 февраля 2021 г., 20:45

#11

Если у вас еще есть копия, загрузите ее сюда.

Спасибо.

Джумейра
21 февраля 2021 г., 20:30

#12

Надеюсь, это поможет, это руководство, как подключить пульт дистанционного управления к мотору шторы.

Двигатель шторы 2381×1683 494 КБ

1 Нравится

cw-ребенок
13 марта 2021 г.
