Сборка эл. щита на Wiren Board 6 (в том числе силовая часть)
Данная статья будет полезна тем, кто практические не разбирается в электрике и не понимает, как интегрировать систему автоматизации на базе Wiren Board 6 в силовую часть проводки.
При ремонте квартиры зачастую встает вопрос о замене всей электрики в квартире, будь то старый дом или новая квартира от застройщика. В моем случае — это новая квартира. Т.к. электрику в квартире я решил полностью переделать под себя, было принято решение о создании Умного Дома. Если в силовой части я владел какой-то информацией, то в автоматизации не разбирался от слова совсем. Поэтому начал изучать данную тему. После продолжительных поисков было принято решение использовать Wiren Bord 6.
Но с начала я расскажу про сборку силовой части щита, а далее будет непосредственно сама автоматизация.
Силовой электрощит
От застройщика в квартиру заходит ГОСТовский кабель сечением 10 кв.мм, а вводной автомат на лестничной площадке имеет номинал 63А.
Вод 1-фазный.
Многие застройщики на кабель в 10 кв.мм ставят автомат в 63А, но это неправильно. На такое сечение кабеля необходим автомат на 50А. Либо менять вводной кабель от автомата на 16 кв.мм, но разводить квартирный щит таким кабелем — то еще удовольствие..
Немного теории
Автомат призван защищать кабель и в случае запредельной нагрузки он отключится не сразу, а спокойно может держать в течении часа. Ампераж отключения (времятоковая хар-ка теплового расцепителя) автомата на 63А будет равна 91.35А! Т.е. такой автомат, примерно в течении часа, при превышении порога в 1.45 от номинала, будет держать нагрузку, а затем отработает.
Напомню, что кабель на 10 кв.мм рассчитан на нагрузку в 80А при ОТКРЫТОЙ проводке (ПУЭ-7 п.1.3.10-1.3.11). Из всего этого следует, что кабель в 10 кв.мм, с использованием автомата на 63А, никак не будет защищен.
Наглядная характеристика автоматов других номиналов и мощностей:
- 10А — 14,5А 2300Вт (3335Вт)
- 16А — 23,2А 3680Вт (5336Вт)
- 20А — 29А 4600Вт (6670Вт)
- 25А — 36,25А 5750Вт (8300Вт)
- 32А — 46,4А 7300Вт (10672Вт)
- 40А — 58А 9200Вт (13340Вт)
- 50А — 72,5А 11500Вт (16675Вт)
- 63А — 91,35А 14490Вт (21010Вт)
Итак, сборка.
.
Внутрищитовая разводка производилась кабелелем ПуГВ 1х10 соответствующих цветов. Все концы кабелей были опрессованы наконечниками НШВИ. Вся электрика в квартире была разделена на 5 основных независимых групп (неотключаемая линия, свет, розетки, техника кухни, климатическая и водная техника).
ABB на своих автоматах пишет степень затяжки винтовых клеммников (она равна 2,8Nm), поэтому купил динамометрическую отвертку.
Используемый инструмент и модуля для сборки:
- Динамометрическая отвертка SHTOK (артикул 09350).
- Пресс-клещи (были куплены на Али).
- Кусачки.
- Инструмент для снятия изоляции.
Что было проделано:
- Был заменен вводной автомат на ABB 50А (артикул 2CDS252001R0505).
- Квартирные щиты были выбраны ABB Mistral41 наружного монтажа на 48 модулей (артикул 1SPE007717F9995).
- Рубильник SD202/63 ABB (артикул 2CDD282101R0063).
- УЗМ-50Ц от Меандр.
- Диф. автомат ABB F202 A-63/0,03 (артикул 2CSF202101R1630).
- Автомат ABB S201 B10 (артикул 2CDS251001R0105).
- Автомат ABB S201 B16 (артикул 2CDS251001R1165).
- Автомат ABB S201 B20 (артикул 2CDS251001R0205).
- Автомат ABB S201 B32 (артикул 2CDS251001R0325).
- Автомат ABB S201 B40 (артикул 2CDS251001R0405).
- Шины для соединения (артикулы 2CDL220001R1012, 2CDL210001R1006).
- Ограничители на DIN-рейку (артикул 32055DEK).
Описание высоковольтного щита
Квартирный щит начинается с рубильника, который полностью отключает питание, если потребуется.
Затем идет идет УЗМ — оно необходимо для контроля напряжения сети.
После него линия делится на неотключаемую (когда вас нет дома, для безопасности можно отключить всю электрику в квартире, но при этом холодильник, сигнализация и т.д. останутся под питанием) и отключаемую через второй рубильник, на котором расположены 4 группы УЗО (свет, розетки, техника кухни, климатическая и водная техника). У всех 5-ти линий контролируется потребление через модуль
WB-MAP6S.
Описание автоматов (на схеме пронумерованы)
1 — В16 — холодильник2 — В16 — источник бесперебойного питания3 — В10 — свет модуля WB (смотри слаботочную схему)
4 — В10 — свет модуля WB (смотри слаботочную схему)
5 — В10 — свет модуля WB (смотри слаботочную схему)
6 — В16 — блок питания LED лент
7 — В16 — розетки гостиная
8 — В16 — розетки кухня
9 — В16 — розетки спальня
10 — В16 — розетки сан. узел
11 — В32 — варочная панель
12 — В20 — духовка
13 — В16 — микроволновая печь, вытяжка
14 — В16 — бризер, кондиционер спальня
15 — В16 — кондиционер гостиная
16 — В16 — климатика модуля WB (смотри слаботочную схему)
17 — В16 — посудомоечная машина18 — В16 — стиральная машина19 — В16 — сушильная машина20 — В40 — проточный водонагреватель
Все номиналы автоматов подбирались с учетом потребляемой мощности будущей техники. Вы должны заранее знать, какую варочную панель или стиральную машину будете использовать, чтобы правильно рассчитать мощность автоматов!
Сборка слаботочного щита на базе Wiren Board 6
Напомню, что квартира находится в самом начале ремонта, поэтому идеальным решением было использовать Wiren Board 6.
Т.к. под него необходимо «своеобразно» разводить электрику и закладывать нужные провода до отделки.
В плане автоматизации необходимо было сделать:
- Управлять освещением с возможностью диммирования на определенных линиях.
- Управлять LED освещением.
- Интегрировать несколько контуров эл. теплых полов.
- Регулировать температуру радиаторов.
- Смонтировать эл. шторы.
- Следить за потреблением воды и аварийным перекрытием в случае протечки.
- Сбор показаний эл. энергии с нескольких линий.
- Добавление различных устройств, таких как бризер, пылесос, охрана и т.д.
В схеме отражены основные моменты подключения модулей, без подключения кнопок, выключателей, различных датчиков и т.д. Для более детальной информации смотрите руководства на сайте производителя.
Питание Wiren Board 6 осуществляется по 24В схеме через блок питания HDR-60-24 (покупал в chipdip т.к. в этом магазине самая адекватная цена). Все модули также питаются от БП (а не от выходов на самом WB6), это сделано, чтобы осуществлять независимое питание для самодостаточных модулей в случае зависания или выхода из строя самого контроллера.
Питание БП получает от ИБП фирмы ACR, также от него питаются роутер, охранная сигнализация и NAS (в случае отключения электричества весь слаботочный щит и подключенная периферия остается под напряжением, благодаря чему не теряется возможность отработки необходимых сценариев).
Для автоматизации были выбраны следующие модули:
WBIO-DO-HS-8
На данном модуле было реализовано управление 3 радиаторами отопления черезер сервоприводы Oventrop Aktor T 2P на 24В.
ВАЖНО! Рабочее напряжение термоголовок должно соответствовать подаваемому напряжению на модуль.
WBIO-DO-R10R-4

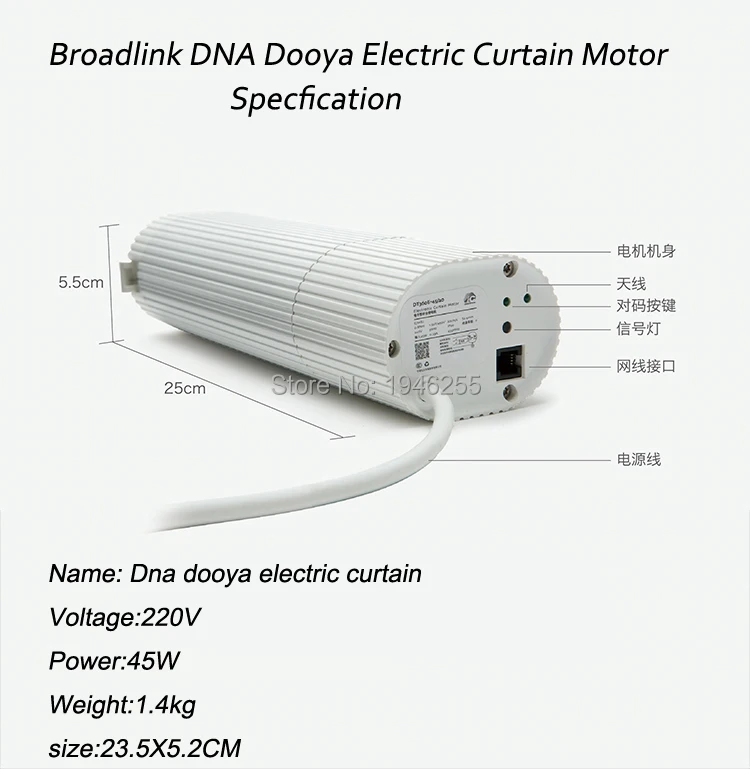

С помощью данного модуля реализуется управление приводами электрокарнизов. В моем варианте — это моторы DOOYA DT82TV. Они в разы дешевле, но ничем не уступают моторам от Aqara, так же имеют обратную связь, функции licht touch и resistance and stop.
WB-MAP6S
Через данный модуль можно отслеживать не только показания потребления электроэнергии по 6 независимым линиям, но и в целом электропотребление на объекте, что упрощает сбор показаний для передачи в УК.
Также можно наблюдать статистику за определенный период времени, а если имеется резервное питание — сделать уведомления об отключении электроэнергии.
WB-MDM3
На этом модуле я организовал основное диммируемое освещение в 3 зонах — спальни, гостиной и кухне (на схеме модуль 3).
WB-MR6C
В моем случае используется 2 таких модуля для автоматизации всего освещения в квартире (на схеме модули 4, 5). Хоть производитель и не рекомендует использовать этот модуль для управления освещением, с данной задачей он все же справляется. Главное условие — не перегружать канал. Я использую светодиодные лампы, по 10 ламп на канал он спокойно держит (хоть в теории и должны быть большие пусковые токи), но не нужно экономить на лампах и ставить «дешевый китай».
Также данный модуль я использую для управления 4-мя контурами теплого пола, вытяжного вентилятора в ванной, полотенцесушителя (на схеме модуль 16).
WB-MRGBW-DЭтот модуль используется для управления 4 независимыми линиями одноцветной светодиодной ленты.
Т.к. в квартире есть еще достаточное количество RGB линий, было (опять-таки в целях экономии) принято решение использовать сторонние модули — GLEDOPTO ZIGBEE 3,0 RGB CCT. Единственный недостаток — при отключении света и дальней его подаче у вас включатся линии, которые управляются этими модулями т.к. данные модуля не имеют памяти.
WB-MRM2-mini
Этот малыш у меня отвечает за включение ночной подсветки в 2 помещениях. Автоматизация на включение отрабатывает, когда происходит движение в ночное время. Очень удобно, если вам захотелось в темное время суток пойти попить воды, сходить в туалет и т.д.
WB-MWAC
Данный модуль используется для контроля потребления воды, сбора показаний для дальней передачи их УК, контроля системы защиты от протечек с последующим перекрытием вводных кранов, в случае аварии. С ним у меня используется импульсный счетчик Итэлма WFK24 (артикул 48683). Краны Gidrolock Ultimate на 12В.
WBE2R-R-ZIGBEE антенна
Данный модуль расширения требуется для подключения и создания единой экосистемы, работающей по протоколу ZigBee.
Трансформаторы для измерения показаний как и температурные датчики брал так же на Алиэкспресс.
Вывод
Как вы поняли, не обладая глубокими знаниями в электрике и автоматизации, возможно собрать щит. Главное иметь прямые руки и работающую голову. Но если вы все же не уверены в своих силах, то лучше обратиться к специалистам.
|
