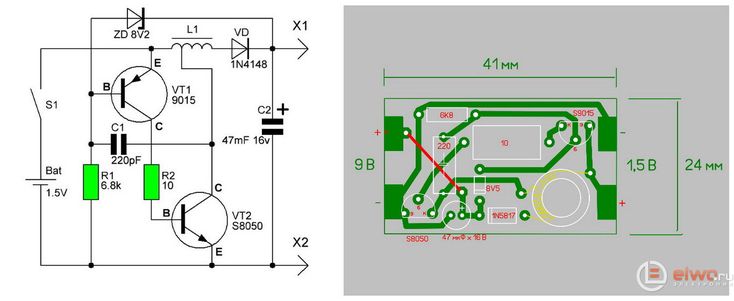

Cx2601 преобразователь для светодиода: Преобразователь питания для белого светодиода (023) пакет

ППЧ — припаяй это по-человечески!: «Эра-турбо»

С этим фонарем меня связывают давние отношения. В общей сложности у меня их штук пять. И снова пытаемся улучшить это, ну, может, батарейки использовать до последней капли электролита?

«Схема», если ее прилично так называть, состоит из драйвера CX2601, катушки 10 uH, конденсатора. Нагружена она на 0,5 Вт LED торговой марки noname. На него приходит примерно 2,9В, ток 0,18A.

Вот тут некий товарищ препарировал схему и понятными всем иероглифами разложил все по полочкам. А еще он украсил текст лолями.

По моему опыту фонарь работает лучше, если дроссель заменить на более жирный, 15-22 мкГн, выходной конденсатор заменить на 100 мкФ, диод — ZHCS1000. Я не знаю как по яркости, падение ее незаметно, а потребление от «пальчика» падает с 350 мА до 150мА (все цифры приблизительны и индивидуальны, китайцы лепят все что угодно!). Такой переделке постепенно были подвергнуты все мои «Эры».
Но мне не давала покоя схема на MAX1674.
Преимущества очевидны, она может высосать батарею досуха, КПД, благодаря синхронному выпрямителю, космический — 92-95%, плюс она надежная и мелкая, а схема простая.
Схему берем оттуда же, Фонарик для ремонта аппаратуры и один-в один ее повторяем.

На выходе будет 3,3В, это плохо, с одной стороны. Светодиод станет

сильно

страдать, на 14% у него вырастет напряжение питания, ток потребления тоже вырастет. Зато это напряжение не изменится пока батарея не сдохнет совсем.
Я считаю, что когда нужен свет, пусть он светит ярко, а вопросы автономности хоть и важны, но не так как для налобника. Это именно фонарь на подхват.
Все детали умещаются на пятаке, который раньше занимала CX2601 сотоварищи.

Проводки к светодиоду меняются на МГТФ. Все поливается цапон-лаком.

Готово. Жрет как лошадь, от БП 1,5В примерно 300-400 мА. Много это или мало? При напряжении 1,5В нам нужно получить 3,3В, делим, получаем потребное увеличение напряжения в 2,2 раза. Ток соответственно делим на 2,2. То есть 0,35A от батареи у нас превращаются в 0,16A на светодиоде. А это значит, не шибко светодиоду и плохо, 0,525Вт мощности на нем. Еще и 5% теряются на преобразовании.

Светит Эра теперь очень породисто, ярко и бело.

Продолжаем наблюдения!

Повышающий драйвер светодиода с плавной регулировкой яркости / Хабр

Привет, Хабр! Вы до сих пор не знаете, как работает DC-DC-конвертер, как его собрать или переделать имеющийся под свои нужды? Тогда вас заинтересует эта статья.

Рассматривать принцип работы повышающего (step-up, boost) преобразователя, а самое главное, обратную связь по току и напряжению, будем на примере самодельного светодиодного фонарика.

Импульсные преобразователи мощности (или напряжения, как исторически сложилось их название), давно стали неотъемлемой частью электронной техники. Дело в том, что химические источники тока (аккумуляторы, батарейки) дают низкое напряжение, а многим приборам, прежде всего, на вакуумных и газоразрядных лампах, требовалось высокое.

За основу для сегодняшней самоделки возьму китайский набор для сборки повышающего преобразователя c 5 до 12 вольт. Модуль носит название ICSK034A и разработан компанией icstation.com. Покупала на площадке Алиэкспресс по этой ссылке.

Это не просто «вор джоулей» (joule thief), а стабилизированный преобразователь, поддерживающий на выходе заданное напряжение. Но сегодня я хочу сделать не источник питания 12 В, а светодиодный фонарик с плавной регулировкой яркости. То есть управляемый повышающий стабилизатор тока для светодиода.

Итак, сегодня мы будем изучать обратную связь импульсных преобразователей мощности. Благодаря чему сможем построить конвертер с теми свойствами, которые нам нужны. Или переделать имеющийся преобразователь в такой, как нам нужно. То есть добавить или изменить обратную связь по току или напряжению. Или сделать существующую обратную связь управляемой, т. е. добавить возможность перенастройки.

Главная часть повышающего преобразователя — это катушка. По-английски катушки и конденсаторы называют реакторами, потому что в них происходит реакция, то есть противодействие.

Конденсатор противодействует изменению напряжения. Чтобы изменить напряжение между обкладками конденсатора, следует сообщить ему электрический заряд. Заряд, помноженный на напряжение, является энергией. То есть конденсатор накапливает и отдаёт электрическую энергию.

Катушка индуктивности также противодействует изменению, но не напряжения, а тока.

▍ Принцип работы преобразователя

Повышающий преобразователь напряжения работает таким образом. Потребитель подключён к источнику питания через катушку и диод. Если ничего не происходит, то напряжение на потребителе равняется входному минус падение на диоде и активном сопротивлении катушки.

Но после катушки имеется выключатель, замыкающий цепь, состоящую из источника питания и катушки. В настоящем преобразователе это транзистор, который может быть полевым или биполярным. Также он бывает отдельным или встроенным в микросхему.

Когда этот выключатель замыкает цепь, ток в катушке растёт. Активное сопротивление катушки обычно невелико, поэтому включать следует ненадолго, чтобы ничего не сжечь.

Когда выключатель разрывает цепь, катушка пытается удерживать ток неизменным. Теперь для тока нет пути через выключатель, поэтому он пойдёт через диод к потребителю.

В результате размыкания выключателя ток снизился. В момент уменьшения тока в катушке возникает электродвижущая сила (ЭДС), то есть напряжение. Она имеет такую полярность, чтобы вызвать ток в том же направлении, куда он шёл, когда выключатель был включён.

То есть это дополнительное напряжение прибавляется к ЭДС источника. Поэтому потребитель получает большее напряжение, чем даёт первоначальный источник. Что и даёт основания называть преобразователь повышающим.

Параллельный потребителю конденсатор сглаживает скачки напряжения. Когда катушка вырабатывает электродвижущую силу, он заряжается до повышенного напряжения. Когда катушка заряжается током через выключатель, конденсатор отдаёт накопленный заряд потребителю.

Эти два реактора или интегратора, катушка и конденсатор, являются неотъемлемыми участниками процесса повышающего преобразования и обязательными составляющими преобразователя.

Также обязательным является диод, мешающий конденсатору разряжаться через выключатель. Диод пропускает ток только в одну сторону. Если потребителем является аккумулятор, диод предотвращает его разрядку через выключатель.

▍ Свойства катушки индуктивности

Напряжение на выходе преобразователя зависит от разряжающего конденсатор потребляемого тока и заряжающей его энергии, отдаваемой катушкой в каждом рабочем цикле. Энергия магнитного поля катушки с током равна индуктивности катушки, помноженной на квадрат силы тока в ней.

Со своей стороны, сила тока через катушку зависит от напряжения первоначального источника и времени, в течение которого она заряжалась. Потому что при накоплении магнитной энергии ток в катушке растёт постепенно.

Мы можем наблюдать, как медленно растёт ток (в динамике — на видео ниже). Осциллограф показывает напряжение на последовательном резисторе, которое по закону Ома зависит от тока.

Резистор, преобразующий ток в напряжение с целью измерения тока или обратной связи по току, называется шунтом.

Видим красивый экспоненциальный фрагмент кривой намагничивания, потому что катушка заряжается током как конденсатор напряжением. Когда разрываем цепь, наблюдаем вспышку неоновой лампочки.

Для пробоя межэлектродного промежутка и установления тлеющего разряда ей нужно по крайней мере 50 вольт. Скорее даже 80. Напряжение батареи 3 вольта. Видим, как катушка повышает напряжение в десятки раз.

▍ Изучаем схему

Теперь рассмотрим схему преобразователя. Он построен на микросхеме MC34063. Конденсатор С3 определяет частоту колебаний. Ёмкость 100 пикофарад соответствует самой высокой частоте этой микросхемы, 100 килогерц. То есть сто тысяч включений и отключений в секунду. Наши электронные друзья умеют работать так быстро.

Резистор R2 определяет пиковый ток выходного транзистора, то есть нашего выключателя. Это шунт. Когда напряжение на нём достигает 300 милливольт, микросхема закрывает транзистор, чем прекращает дальнейший рост тока. 300 милливольт на сопротивлении 1 Ом будет при токе 300 миллиампер.

Сопротивление R1 ограничивает ток базы выходного транзистора. Это не шунт, потому что этот резистор не превращает ток в напряжение, которое чем-либо управляет, а просто ограничивает ток по закону Ома.

Маленький светодиод D2 выполняет две обязанности. Это индикатор работы прибора, а самое главное, нагрузка холостого хода.

Нагрузка холостого хода обязательна для любого преобразователя или стабилизатора, потому что они не могут работать, когда энергия не потребляется. Нечего преобразовывать, нечего стабилизировать.

Теперь самое интересное. Любой стабилизатор имеет вход обратной связи. Стабилизатор управляет движением чего-либо, например, электрического тока, так, чтобы напряжение обратной связи всегда равнялось определённой величине.

Линейный стабилизатор напряжения открывает выходной транзистор настолько, чтобы напряжение между выходом и ножкой обратной связи равнялось 5 вольтам, если это 7805, или 1.25 В в случае LM317.

Всё лишнее напряжение падает на транзисторе линейного стабилизатора. Этот транзистор подключён последовательно с потребителем. Поэтому ток через них один и тот же.

Пусть он равен, например, одному амперу. Напряжение питания 9 В, напряжение потребителя 5 В. То есть на транзисторе падает четыре вольта.

Мощность равна току, помноженному на напряжение. Поэтому общее потребление от источника питания составит 9 Вт. Но потребитель получит всего 5 Вт. Четыре ватта теряются на транзисторе стабилизатора. Они его нагревают.

Это пустая трата энергии, что особенно плохо в условиях автономного питания от аккумуляторов, генераторов или батарей. Ещё линейный стабилизатор нуждается в радиаторе для охлаждения. Он имеет объём, вес и цену. Потому нищие сталкеры и туристы не любят линейных стабилизаторов, и среди энтузиастов они одними из первых в стали глубоко исследовать DC-DC-конвертеры. А некоторые перешли на тёмную сторону бестопливных генераторов, сверхъединичного КПД, красной ртути и рептилоидов.

В отличие от линейного, импульсный преобразователь полностью открывает и закрывает выходной транзистор. Когда транзистор полностью открыт, на нём падает небольшое напряжение, поэтому и тепла выделяется гораздо меньше. Ещё импульсный преобразователь умеет повышать напряжение, тогда как линейный только снижает.

Итак, вход обратной связи этой импульсной микросхемы – её пятая ножка. MC34063 управляет коэффициентом заполнения так, чтобы удерживать на ножке ОС напряжение 1.25 вольта.

Коэффициент заполнения — это соотношение промежутка времени, когда транзистор открыт, к общему периоду колебания.

На схеме к ножке обратной связи подключён делитель напряжения R3R4. Резистор R4 имеет сопротивление 1.2 килоома. Напряжение на нём почти равно 1.2 вольтам, поэтому ток будет равен одному миллиамперу.

Поэтому на резисторе R3 сопротивлением 10 кОм будет напряжение 10 В. 10 + 1.2 = 11.2, то есть почти 12 В на выходе преобразователя. Это обратная связь по напряжению.

Чтобы получить обратную связь по току, следует предусмотреть шунт, напряжение на котором при желаемом токе будет равно 1.25 В. Страница набора на сайте разработчика говорит, что преобразователь при пяти вольтах на входе и 12 на выходе выдержит 60 миллиампер.

Я планирую использовать светодиодную матрицу с рабочим напряжением около 10 вольт. То есть в ней последовательно соединены три белых светодиода. Выходит, что выходное напряжение преобразователя будет то же самое, 10 В на светодиоде плюс 1.25 В на шунте.

Но питать преобразователь буду не от пятивольтового USB-пауэрбанка, а от литиевого аккумулятора. Его минимальное напряжение 3.7 В.

Нагрузка на катушку и транзистор повышающего преобразователя тем выше, чем ниже входное напряжение.

Микросхема в этом наборе достаточно мощная, но катушка слабая. Поэтому с выхода преобразователя можно потреблять ток (60/5)*3.7 = 44 миллиампера. Следовательно, сопротивление шунта должно быть 30 Ом.

Этот огромный светодиод может потреблять ток до 900 мА. Но в таком случае ему нужен радиатор. Если использовать более мощную катушку, можно сделать повышающий преобразователь с более высоким выходным током.

Соответственно можно установить с помощью резистора R2 больший пиковый ток, но не более полутора ампер, потому что для нашей микросхемы это предел.

Ещё я хочу добавить плавное управление яркостью. Для этого подсоединю шунт ко входу обратной связи не напрямую, а через резистор на 1.2 кОм. Вход ОС микросхемы имеет высокое сопротивление, поэтому этот резистор сам по себе ничего не изменит.

Добавим переменный резистор 50 кОм и последовательно с ним постоянный 5 кОм, чтобы предотвратить непосредственное соединение ножки обратной связи с выходом преобразователя.

Теперь напряжение обратной связи будет равно сумме напряжений на шунте и на дополнительном резисторе 1.2 кОм. Микросхема поддерживает напряжение ОС постоянным. Оно всегда равняется 1.25 вольта.

Поэтому напряжение на шунте, а соответственно и ток светодиода, будет меньше на величину напряжения на дополнительном резисторе. Это напряжение зависит от тока через переменный резистор.

Если этот ток равен одному миллиамперу, то шунту остаётся вообще ноль вольт. Иными словами, светодиод выключен.

Все или почти все знают, что светодиод питается током. Чем выше ток, тем ярче свет. При этом напряжение на светодиоде при разных токах остаётся почти постоянным.

Иногда светодиоды даже используют как стабисторы, то есть стабилизаторы напряжения. Поэтому считаем, что напряжение на этих трёх резисторах 50к, 5к и 1.2к равно десяти вольтам.

Если ручка переменного резистора в положении 0 Ом, сопротивление этой цепи равно 6. 2 килоома. Ток выше 1 миллиампера, то есть светодиод выключен.

Если ручка в положении 50 кОм, то общее сопротивление равняется 56 кОм. Ток равен 180 микроамперам.

Это 18% от одного миллиампера. Поэтому можно уменьшить сопротивление шунта на восемнадцать процентов. Выходит 26 Ом.

Получается регулятор яркости. Если светодиод всегда присоединён к выходу преобразователя, то больше ничего не нужно. Светодиод будет ограничивать выходное напряжение преобразователя.

Если светодиода нет, или выходное напряжение ниже рабочего напряжения светодиода, то есть он закрыт и не принимает участие в работе схемы, цепь управления яркостью работает как ОС по напряжению.

Ток делителя равен одному миллиамперу. То есть число вольт на выходе равно числу килоом общего сопротивления делителя. Наименьшее напряжение выходит 6.2 вольта. Это приемлемо.

Но наивысшее напряжение получается 56 вольт, что слишком высоко. Это может повредить электролитический конденсатор и диод.

Как сделать обратную связь по напряжению так, чтобы она не мешала регулятору яркости? Нам может помочь стабилитрон. Это особый диод, подключаемый в обратном направлении.

Если напряжение на нём ниже его рабочего, он остаётся закрытым и ничего не делает. Если напряжение достигает рабочего, то стабилитрон открывается и стабилизирует напряжение.

То есть когда светодиод подключён, стабилитрон не мешает работе фонарика. Когда светодиода нет, выходное напряжение будет равно 12 + 1.25 = 13.25 В. Или меньше, в зависимости от положения регулятора яркости.

▍ Сборка и испытания

Теперь можно собрать преобразователь с теми изменениями схемы, которые мы сейчас разработали.

Фонарик неплохо светит и освещает. Если напечатать на 3D-принтере или изготовить иным способом хороший корпус, то получится полезный экономный фонарик. Ещё не помешает добавить контроллер зарядки, желательно современный, чтобы быстро заряжать аккумулятор.

Потребление тока на холостом ходу меньше десяти миллиампер. Это много, но энергия тратится не на пустой нагрев, а на работу красного светодиода, благодаря которому фонарик легко отыскать в темноте. Конечно же, можно и нужно добавить выключатель питания.

При максимальной яркости цепь потребляет 130 мА. То есть аккумулятора типоразмера 18650 хватит на сутки или несколько суток, в зависимости от яркости и времени использования. Следует учитывать, что ЭДС аккумулятора при разрядке снижается. При неизменной мощности преобразования растёт потребляемый ток.

900-миллиамперная матрица работать от преобразователя отказалась. Ей нужно по крайней мере 200-300 мА. Маленький ток матрица просто съедает и даже не светится.

Поэтому я сделала матрицу 2p3s (два параллельно, три последовательно) из обычных 5-миллиметровых белых светодиодов. Выходит допустимый ток 2*20 = 40 мА, рабочее напряжение 3*3.3 = 10 В. Снижать сопротивление шунта до 26 Ом не стала, оставила 30. Тем более, что как раз такой резистор у меня был в наличии.

Подобным образом можно переделать в драйверы светодиодов или блоки питания для мастерской и другие DC-DC преобразователи. Обратная связь по току — это ещё и защита от перегрузки или короткого замыкания.

Например, так выглядел драйвер фары электромопеда на базе понижающего преобразователя. В правой части фото несимметричный мультивибратор — электронный прерыватель для зуммера, который пришлось сделать потому, что штатный прерыватель в зуммере не работал.

Опишите в комментариях свой опыт работы со светодиодами и преобразователями напряжения.

Взлом светодиодного солнечного садового светильника — Блоги — Виртуальный класс для университетской программы ADI

Взлом светодиодного солнечного садового светильника.

Вы можете поместить эту запись в блоге под описанием интересных элементов электроники, спрятанных в повседневных предметах домашнего обихода, так же, как эти две предыдущие записи об использовании батарей типа «таблетка» и мерцающих светодиодных свечах. Солнечные перезаряжаемые светодиодные фонари для сада или дорожек стали очень недорогими и распространенным явлением. Если смотреть снаружи, они обычно состоят из небольшой солнечной панели для зарядки аккумулятора и белого светодиода высокой яркости. Типичный самый недорогой пример, как показано на рис. 1, стоит всего 1 доллар, но может быть и до 2 долларов за штуку.

Рисунок 1. Типичный солнечный светодиодный светильник

Светодиод загорается, когда становится темно и солнечная панель больше не может заряжать аккумулятор, поэтому для этого внутри должна быть какая-то схема управления. Внутри примера, который я разобрал, была одна никель-кадмиевая ячейка AAA 1,25 В, 100 мАч и небольшая печатная плата со светодиодом, катушкой индуктивности 220 мкГн и интегральной схемой повышения напряжения с четырьмя выводами, обозначенной YX8018. Полная схема показана на рисунке 2.

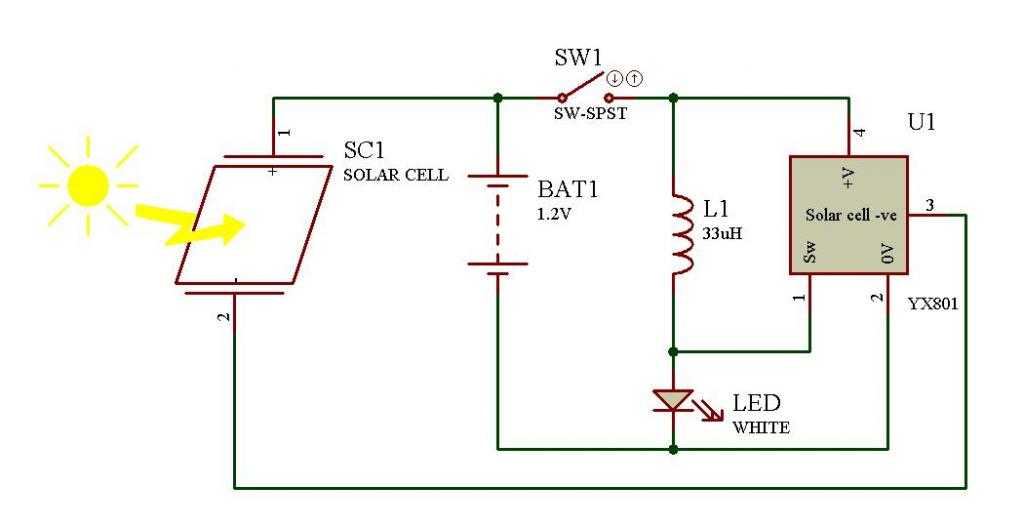

Рисунок 2. Схема солнечного садового освещения

YX8018 поставляется в корпусе TO-94 с 4 выводами на транзисторах, конфигурация выводов показана здесь:

YX8018 более или менее представляет собой стробируемый генератор, работающий на частоте приблизительно 200 кГц, управляющий NMOS-переключателем с открытым стоком ( вывод на контакт 1). Схема подает импульс на маленькую катушку индуктивности, чтобы повысить напряжение для управления светодиодом, аналогично схеме джоулевого вора. Использование одного NiCd-аккумулятора AAA позволяет снизить стоимость. Это также означает, что солнечная панель может быть более дешевой версией с низким напряжением. Один 3 см x 3 см из этого примера генерировал 2,7 вольта при ярком солнечном свете с током короткого замыкания 17 мА.

Для уменьшения количества компонентов применение микросхемы YX8108 весьма изобретательно. Они используют внутренний диод ESD между входом CE (включение чипа) и землей для зарядки NiCd-элемента от солнечной панели, а также используют напряжение (или его отсутствие) от солнечной панели, чтобы определить, когда достаточно темно, чтобы включить светодиод горит. Вход CE включает небольшой подтягивающий ток. Я измерил около 30 мкА при 1,25 вольта на V _DD . Этот небольшой ток потянет вывод 3 затвора генератора на высокий уровень, если солнечная панель не генерирует ток более 30 мкА. Альтернативный метод управления входом CE, показанный в техническом описании, заключается в использовании светозависимого фотоэлемента CdS с резистором между CE и GND.

Вот и все, что есть в этом садовом фонаре, но что еще мы можем сделать с этими деталями, чтобы узнать об электронике? Что ж, как и в этих лабораторных занятиях, мы можем узнать о характеристиках фотоэлектрических солнечных элементов, кривых диодного тока и напряжения белого светодиода и характеристиках перезаряжаемого элемента AAA NiCd. Кроме того, мы можем узнать больше о преобразователях постоянного тока на основе индукторов, создав различные конфигурации на основе микросхемы YX8018. Некоторые из следующих рисунков взяты из таблицы данных YX8018, другие — те, которые придумал я. Обратите внимание, что в большинстве этих примеров я не использовал солнечную панель и оставил вывод CE плавающим для непрерывной работы.

На рис. 2 импульсы тока от катушки индуктивности возвращаются к батарее через светодиод на землю батареи. Мы также можем подключить светодиод через катушку индуктивности, чтобы ток катушки индуктивности возвращался непосредственно к катушке индуктивности, как показано на рисунке 3.

Рисунок 3 Альтернативный способ подключения светодиода

Основные конфигурации на рисунках 2 и 3 управляют светодиодом. с импульсами тока на частоте генератора. Это нормально, потому что частота намного выше всего, что глаз может воспринимать как мерцание. Мы можем выпрямить и отфильтровать эти импульсы в постоянное напряжение для управления светодиодом, как показано на рисунке 4. Выпрямительный диод D ₁ может быть стандартным диодом, таким как 1N914, но более эффективным выбором для этих низких напряжений будет диод Шоттки. На этих высоких частотах фильтрующий конденсатор C ₁ не должен быть очень большим, значение 0,1 мкФ или 1,0 мкФ будет работать хорошо.

Рис. 4 Добавление выпрямителя постоянного тока к усиленному выходу.

Добавив еще один диод и конденсатор, мы можем генерировать отрицательные выходные напряжения, как показано на рис. 5. Нам не обязательно нужно отрицательное напряжение для питания светодиода, но это скорее демонстрация того, как преобразователи постоянного тока могут также генерировать отрицательные напряжения. от положительных напряжений. Конденсатор С ₁ и уровень диода D ₁ сдвигают положительные пики формы сигнала напряжения на контакте 1 и фиксируют напряжение, наблюдаемое на стыке D ₁ и D ₂ , на диоде над землей. Этот теперь отрицательный сигнал выпрямляется D ₂ и фильтруется C ₂

.

Рис. 5 Генератор отрицательного напряжения.

Техническое описание включает таблицу, в которой указан выходной ток при V _DD 1,25 В для различных номиналов дросселей. Я воспроизвел это здесь.

Другой вариант — заменить простую катушку индуктивности трансформатором. Обмотка Coilcraft Hexapath 6 HPh2-1400L имеет индуктивность обмотки 200 мкГн, что соответствует диапазону значений, указанных в таблице. На рис. 6 мы сконфигурировали HPh2-1400L как повышающий трансформатор 1:5, и схема может подавать ток 1 мА на нагрузочный резистор 15 кОм (или 15 В постоянного тока)

Рис. 6. Трансформаторный DC-DC усилитель выдает 1 мА при 15 В.

Я уверен, что мы могли бы придумать бесчисленное множество других схем. Например, использование одного из выходов AWG из модуля Analog Discovery для управления входом CE. Применение прямоугольной волны с широтно-импульсной модуляцией может служить способом изменения яркости светодиода.

Добавление компаратора напряжения для управления входом CE с обратной связью от усиленного выхода добавляет стабилизацию в схему, как в преобразователе постоянного тока Лабораторная работа. Схема регулирования, предложенная в лабораторной работе, является более сложной, но можно сделать более простую версию, добавив всего пару резисторов и NPN-транзистор на рис. 4, который демонстрирует концепцию. На рис. 7 показана дополнительная схема.

Рис. 7 Добавление отрицательной обратной связи регулирует выходное напряжение.

Регулируемое выходное напряжение будет в N раз больше, чем V _BE или Q ₁ (хорошо работает 2N3904). Коэффициент умножения N задается коэффициентом деления резистора. С помощью потенциометра 10 кОм и показанных номиналов резисторов выходное напряжение должно регулироваться в диапазоне напряжений около +5 В. Регулировка нагрузки достаточно хорошая вплоть до максимального тока на основе выбранного значения для L ₁ однако температурная стабильность будет довольно плохой из-за сильного отрицательного TC V _BE .

Как всегда, я приветствую комментарии и предложения от сообщества пользователей.

Doug

Как преобразовать встроенные светильники в светодиодные

Преобразование встроенных светильников в светодиодные — это быстрый и доступный способ освежить освещение вашего дома.

Домохозяйства по всему миру переходят на светодиоды, чтобы наслаждаться улучшенной энергоэффективностью, более длительным сроком службы и чистым современным внешним видом.

С точки зрения преимуществ, переход на светодиоды не составляет труда, и, что еще лучше, преобразование старых встроенных светильников в современные светодиоды никогда не было проще. Все, что вам нужно, это комплект для модернизации светодиодов — простое оборудование, которое использует ваш существующий корпус освещения.

Каковы преимущества преобразования баночных светильников в светодиодные

Итак, почему вам следует задуматься о преобразовании встроенных светильников в светодиодные?

Основной причиной перехода на светодиоды является значительная экономия затрат на электроэнергию. Светодиоды излучают около 10 Вт энергии, излучая при этом тот же уровень яркости, что и традиционная 60-ваттная лампа.

Минимальное энергопотребление снижает ваши счета за электроэнергию примерно на 80% по сравнению с лампой накаливания. Помните, что эта экономия указана на каждую лампочку — чем больше лампочек вы замените на светодиодные, тем значительнее будет ваша ежемесячная экономия!

Еще одним преимуществом светодиодов является более естественный свет с более высоким уровнем яркости и цветовой гаммой. Если вы выберете комплект Smart LED Converter Kit, вы сможете управлять цветом и яркостью освещения и создавать последовательности освещения со своего смартфона.

Приобрести товары, упомянутые в этой статье

Как определить, можно ли преобразовать встраиваемые светильники в светодиодные

Прежде чем приобретать комплекты для переоборудования светодиодов и радоваться перспективам нового, современного освещения, следует поступить правильно. чтобы проверить, являются ли ваши встраиваемые светильники трансформируемыми.

Вы можете определить, можно ли преобразовать встраиваемые светильники в светодиодные, проверив монтажные пружины.

В большинстве комплектов преобразователей светодиодов используются V-образные торсионные пружины, которые устанавливаются во внутренние кронштейны светильника. Если в вашем существующем корпусе нет необходимого внутреннего кронштейна, вам придется заменить все приспособление.

• Выньте лампу из крепления корпуса.
• Потяните накладку вниз, чтобы увидеть, как она прикреплена. Если к нему прикреплены V-образные торсионные пружины, он совместим.
• Для верности снимите накладку и загляните внутрь, чтобы убедиться, что кронштейны находятся внутри.

Как преобразовать встраиваемые светильники в светодиодные

Преобразовать встраиваемые светильники в светодиодные очень просто. Всего за четыре шага вы будете наслаждаться своим новым освещением.

Шаг 1. Удаление существующих накладок

• Выкрутите старую лампочку из корпуса встроенного освещения.
• Снимите накладку с корпуса.
