Чем заменить сгоревший светодиод в лампе: Можно ли заменить резистором сгоревший светодиод в лампочке на 220В?

Как найти сгоревший светодиод в светодиодной лампочке, светильнике, ленте с помощью батарейки КРОНА на 9V « ЭлектроХобби

Тем, кому частенько приходится иметь дело с ремонтом и восстановлением работоспособности светодиодных лампочек хорошо известно, что в большинстве случаев в LED лампочках причиной поломки являются перегорания одного или нескольких светодиодов. Гораздо реже выходят из строя драйверы питания, ремонт которых будет сложнее для человека, не имеющего достаточных знаний и умений по электронике. В то время как поставить обычную перемычку вместо нерабочего LED элемента, или даже просто заменить сгоревший светодиод на светодиодной лампочке под силу даже новичку. Следовательно, основной задачей для домашнего мастера будет определение сгоревшего светодиода.

Давайте коротко пройдусь по процессу разборки и выявления неисправности светодиодной лампочки. Для начала нужно аккуратно разобрать нерабочую LED лампочку. Делается это просто. Начинаем со снятия светорассеивателя (та часть лампочки, имеющая вид колбы, из которой исходит свет). Колба обычно приклеена к основанию лампочки герметиком. Если герметика мало в лампе, то колбу будет легко снять даже голыми руками. Если это сделать руками не удается, то для начала лучше взять нож и пройтись им по всему месту соединения основания и колбы (утапливая лезвие ножа в глубь места соединения). После этого колбу гораздо легче можно снять с лампочки.

Далее нужно снять цоколь. Для этого ножом или шилом поддеваем и снимаем контакт, что находится в центре цоколя (он не припаян).

Далее основание лампочки с цоколем вкручиваем в обычный патрон. После этого даже небольшого перегиба патрона и основания лампочки хватит, чтобы отделить цоколь от основания лампы.

И теперь с помощью обычной отвертки со стороны ранее снятого цоколя поддеваем подложку, на которой располагаются светодиоды и плата. Все, основание со светодиодами и припаянного к нему платы драйвера питания у нас в полном распоряжении.

К двум выводам питания 230 вольт светодиодной лампочки подсоединяем провода, идущие от обычной электрической вилки, которую мы будем вставлять в розетку. Перед включением в сеть основания лампочки вначале внимательно осматриваем поверхность всех светодиодов. В большинстве случаев сгоревший светодиод имеет маленькую черную точку на своей поверхности.

Если такой светодиод нашли, то нужно убедится, что это нерабочий LED элемент. Вот мы и подошли к нашей основной теме статьи – как проверить пригодность светодиодов LED лампочки с помощью батарейки типа КРОНА.

Берем рабочую батарейку типа КРОНА (выдаваемую напряжение 9 вольт). Подойдет даже частично разряженная. Хотя можно обойтись абсолютно любым источником постоянного тока, который будет выдавать напряжение около 9-24 вольта. Это может быть и последовательно соединенные батарейки и аккумуляторы и любой блок питания и т.д. Но еще понадобится обычный резистор на 1 ком. Его ставим (прикручиваем, припаиваем) последовательно с нашим источником напряжения. То есть, чтобы сделать процесс проверки работоспособности светодиодов более безопасным, мы этим резистором на 1 ком ограничиваем силу тока в цепи измерения.

Ну, а теперь как именно КРОНОЙ с добавленным к ней резистором выявлять нерабочие LED элементы. Тут все просто. Одним проводов, идущего допустим от минуса батарейки КРОНА касаемся одного вывода первого светодиода, имеющегося на подложке светодиодной лампочки. Вторым проводом, идущем от плюса батарейки, через токоограничивающее сопротивление касаемся другого вывода проверяемого светодиода. Если этот светодиод не засветился (должен гореть небольшим свечением), то меняем провода, идущие от батарейки и резистора, местами. Если и в этом случае светодиод не светится, то либо он горелый, либо нужно дать больше напряжения (скажем соединить уже две КРОНЫ между собой последовательно, тем самым получив напряжение 18 вольт, но такие случаи бывают крайне редко, обычно хватает одной КРОНЫ).

И таким вот образом делаем проверку всех светодиодов, имеющихся на подложке лампочки. Чаще всего выгорает один светодиод. А поскольку обычно все светодиоды в лампочке соединены последовательно друг за другом, то один нерабочий светодиод блокирует работу всех остальных, рабочих светодиодов.

Но повторюсь, в большинстве случаев нерабочий светодиод можно обнаружить даже невооруженным глазом. Если есть на LED элементе маленькая черная точка, значит скорей всего этот светодиод горелый. А для уверенности просто проверьте его вышеописанным способом. А после того, как вы выявили один или несколько нерабочих светодиодов, то в большинстве случаев их можно просто убрать и заменить обычной перемычкой (даже каплей припоя). После этого, как был выявлен нерабочий светодиод и заменен перемычкой или новым можно проверять работоспособность лампочки. Ранее подсоединенную вилку мы включаем в розетку 230 вольт. Скорей всего ваша лампочка снова засветится, если причиной ее поломки не был вышедший из строя драйвер питания. Тут уж ремонт лампочки будет чуть сложнее.

Также стоит учесть, что в случае, когда мы горелый светодиод заменили перемычкой, общая яркость лампочки немного уменьшится. По понятным причинам. Но для снижения вероятности повторного выгорания оставшихся светодиодов в лампочке желательно в лампочке снизить рабочий ток. Это делается легко, достаточно на самой плате драйвера питания найти токозадающий резистор (его номинал может быть около 3 Ом) и немного увеличить его сопротивление (поднять его процентов так на 10-20). Да, при этом мы снижаем рабочий ток, следовательно и уменьшается общая яркость светодиодной лампочки. Но зато мы делаем более щадящий режим работы для лампочки. Если у вас до этого была лампочка на 15 ватт, то после ее ремонта и токоограничения мы получим допустим 12 ватт. То есть, мощность уменьшилась относительно незначительно, но срок службы при этом может увеличится в разы.

НИЖЕ ВИДЕО ПО ЭТОЙ ТЕМЕ

Как найти сгоревший светодиод в светодиодной лампочке, светильнике, ленте с помощью батарейки КРОНА на 9V

Ссылка для просмотра этого видео на моем канале в Дзене

Ссылка на эту статью в Дзене — https://dzen.ru/a/Y33xeusa0T5P8JfT

Ремонт светодиодной лампочки за 5 минут своими руками в домашних условиях.

Светодиодные лампочки несмотря на их заявленный срок службы в 30-50 тыс. часов (ага 😊) зачастую горят как “свечки” и работают не дольше обычных ламп накаливания.

Вот
только стоят они при этом совсем других денег.

Что же делать, если ваша led лампа приказала долго жить? Обычно мастера из ютуба советуют вскрыть лампочку, найти прибором какой конкретно диод перегорел, рассчитать его параметры, пойти на АлиЭкспресс и заказать запасные.

Через несколько недель дождаться пока они придут на ваш адрес, выпаять термовоздушной паяльной станцией! негодный и впаять вместо него новый, умудрившись при этом не перегреть диод при ремонте.

Серьезно?
У меня сгорела лампа сегодня и сейчас, и мне ее нужно отремонтировать тоже сегодня
и сейчас.

Даже совет пустить светодиоды из одной сгоревшей лампочки на ремонт другой не подходит большинству рядовых пользователей.

Равно как и замена поврежденного светодиода дополнительным резистором.

Слишком много нюансов возникает при подборе и перепайке.

Вы
же не хотите попутно изучать все премудрости радиоэлектроники?

Мы вам предложим вариант, который позволит отремонтировать светодиодную лампочку на 220в в домашних условиях, что называется, “не отходя от кассы” с минимальным набором инструментов и технических знаний.

Давайте
разбираться как это сделать самостоятельно своими руками.

Как разобрать светодиодную лампочку?

Самое сложное для новичков в этом процессе аккуратно снять верхнюю часть.

Она
достаточно плотно сидит на герметике. Есть правда модели, у которых матовая колба
просто защелкивается или закручивается по резьбе.

Мы
рассмотрим более сложный вариант – на клею.

Если
есть под рукой фен можете предварительно разогреть верх колбы теплым воздухом.

Далее
берете острый нож и вставляете его лезвие по центру шва.

Проходитесь ножом по кругу, углубляясь во внутрь. Затем поступательными движениями справа-налево, вверх-вниз отжимаете колбу со своего места 😉.

Добираетесь
до светодиодов.

Почему лампа не светится?

90%
проблем всех вышедших из строя Led ламп – это один сгоревший светодиод.

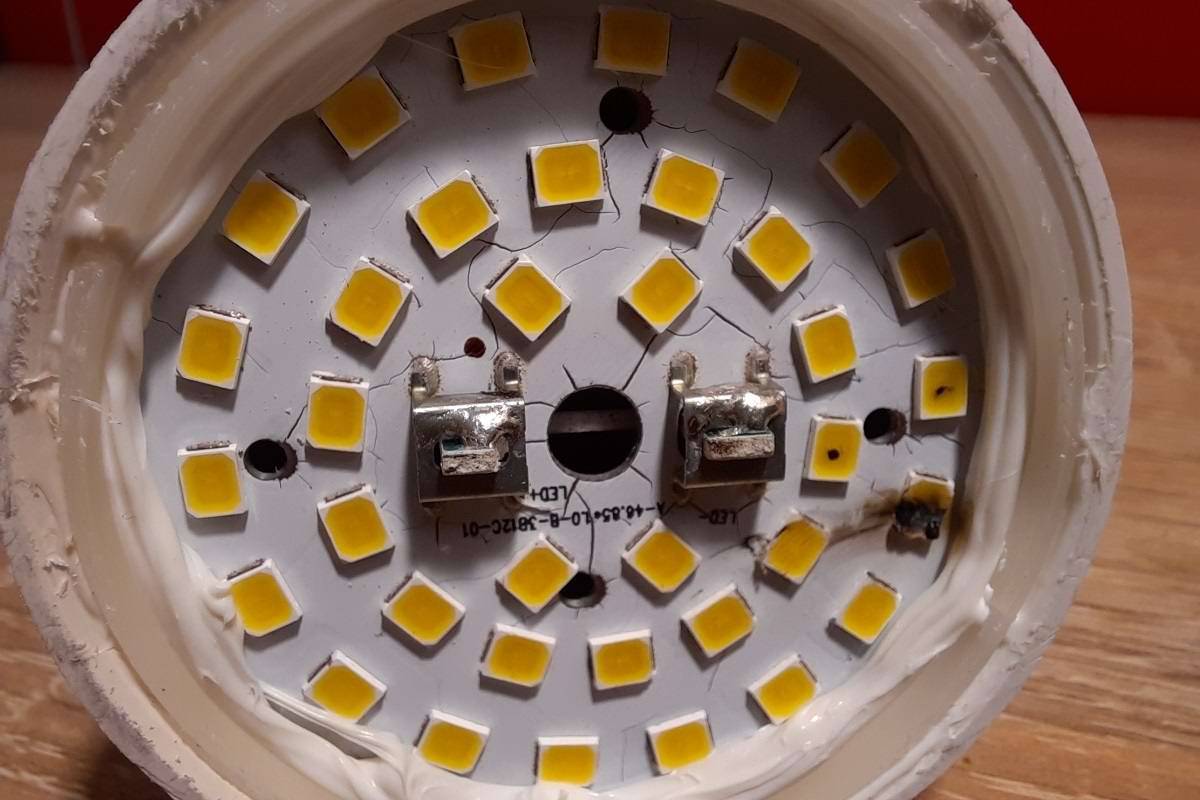

Зачастую определить его можно даже по внешнему виду.

На
желтой поверхности будет четко видна черная точка.

Иногда
вместо нее может быть явная выпуклость или вздутость.

Так
как все диоды в лампе соединены последовательно, то выход из строя одного
автоматически влечет прерывание всей цепочки.

После того как нашли такой светодиод с точкой, снизу поддеваете его ножиком и просто вырезаете со своего места.

У
вас на площадке должно остаться только два контакта, все остальное соскабливаете.

Маленький
контакт — это “плюс”, большой – “минус”.

Собственно
говоря, для восстановления работоспособности лампы эти два контакта нужно будет
чем-нибудь замкнуть между собой.

Ремонт шунтированием

Проще
всего это сделать при помощи капельки олова. Кто-то припаивает сюда тоненький
проводок или даже накладывает кусочек фольги.

Но
все это сложнее и менее надежно.

Поэтому
берете паяльник, подносите олово и капаете на место, где раньше стоял
светодиод.

А
если нет под рукой паяльника, что делать в этом случае?

Возьмите
олово, которое продается в виде тонкой проволоки на катушке, разогрейте его “реактивной”
газовой зажигалкой и капните на контактную площадку.

Если нет в наличии ни паяльника, ни олова, можно попробовать капнуть токопроводящий клей.

Весь
ремонт со вскрытием лампы займет у вас не более 5 минут. Для проверки
работоспособности можете не ставить колбу на место, а прямо так вкрутить
лампочку в патрон и включить свет.

Особой
разницы в свечении вы даже не заметите.

Как найти неисправный светодиод мультимером?

А
что делать, если все светодиоды визуально целые и на них нет никаких черных
точек? Здесь понадобится китайский мультиметр.

Лучше всего показывают те, которые работают на кроне 9V, а не на пальчиковых батарейках.

Ставите переключатель в режим прозвонки диодов и прикасаетесь щупами к ножкам светодиода на площадке. Если он исправен, то должен засветиться.

Поврежденный
светодиод светиться не будет.

При этом соблюдайте полярность. Светодиоды горят только при правильном положении щупов (“+” и “-”).

Неисправный
светиться не будет, как бы вы не меняли полярность. После выявления
неисправности дальнейший ремонт проводите как было показано выше.

Срок службы отремонтированной лампы

Как
долго проработает такая лампочка с “шунтированным” светодиодом?

Все будет зависеть от двух факторов. Во-первых, какое напряжение у вас в сети (нормальное, повышенное (>230V) или пониженное).

Во-вторых, где стоит эта лампочка. Если это коридор, туалет, подсобка, сарай и т.п., где она включается на непродолжительное время, то лампа может спокойно прослужить несколько месяцев.

Если
это зал, спальня, кухня, то здесь речь идет о гораздо меньшем сроке.

Есть мнение, что отсутствующий элемент вызовет повышение тока во всей цепочке. Что зачастую на самом деле и происходит.

А
это уже приводит к последовательному выходу из строя остальных светодиодов один
за другим.

Но
если драйвер в лампе выполнен качественно и имеет хороший импульсный
стабилизатор тока, то работоспособность лампочки будет поддерживаться очень
долгое время.

Вот вам наглядное сравнение силы тока в “зашунтированной” лампе…

и в лампе, где вместо сгоревшего светодиода были впаяны несколько добавочных резисторов, которые как раз и должны были снизить ток.

Как
видите, разницы практически не наблюдается. Думаете стоит подобным образом
заморачиваться и беспокоиться о меньшем сроке службы?

Но опять же повторимся, это только при наличии хорошего драйвера.

При классической дешевой схеме питания светодиодной лампы на гасящем конденсаторе, срок службы сокращается в разы.

Стабилизация тока в таких лампах очень условная.

Как увеличить срок службы?

Есть один лайфхак для увеличения ресурса светодиодной лампочки после подобных ремонтов с шунтированием.

Просто просверлите 4 отверстия сверлом d-6-8мм в пластиковом корпусе. Это позволит лишнему теплу эффективнее отводиться от контактной платы.

Меньше
нагрева – больше срок службы. Правда не забывайте про потерю защиты от пыли и
влаги.

В ванной комнате или на улице такую лампочку уже не повесишь.

Светодиоды целые, что дальше?

А
если дело вообще не в светодиодах, что может быть еще виновником неисправности?

Второй
частой причиной является повреждение драйвера. Одного из его элементов –
диодный мост, резисторы, микросхема, конденсаторы и т.п.

Здесь
ремонт уже требует специальных знаний и умений. Для рядового пользователя
гораздо проще будет купить новую лампочку, чем заморачиваться с ремонтом
старой.

Единственное,
что вы можете сделать – это вскрыть площадку с припаянными светодиодами и
заглянуть во внутрь.

Вот совет как разобрать лампочку, чтобы добраться до драйвера.

Данная
сборка может быть как на подпружиненных контактах, так и на припаянной
перемычке.

Эта самая перемычка соединяет драйвер с цоколем. Иногда при нагреве лампы из-за плохого контакта в патроне перегорает именно она.

Сам драйвер тут не причем. Перемычку можно легко восстановить, припаяв ее на место.

Как найти неисправную лампочку в рождественских гирляндах

Это универсальное условие: каждый праздничный сезон домовладельцы по всей стране выкапывают коробки с праздничными украшениями на чердаках или в подвалах только для того, чтобы обнаружить мили перегоревших рождественских гирлянд! Когда вы развешиваете рождественские украшения и готовитесь к приему гостей, последнее, о чем вы хотите беспокоиться, это сломанные гирлянды. Позвольте мистеру Электрику найти перегоревшие лампочки в ваших рождественских гирляндах, чтобы вы могли сосредоточиться на забавных вещах!

Или сэкономьте время и нервы, записавшись на прием к нашим праздничным услугам по установке светильников. Вы заслуживаете абсолютно беззаботного отдыха!

Что вам понадобится для ремонта цепочки огней

Возьмите свои мертвые цепочки огней и несколько простых инструментов, и вы вернете их к жизни в кратчайшие сроки.

• Детектор напряжения или прибор для проверки рождественских гирлянд
• Защитные очки
• Розетка
• Сменные лампы с правильным номиналом напряжения

Поиск и устранение неисправностей рождественских гирлянд

Хитрость при ремонте гирлянд заключается в том, чтобы сначала исключить простые решения, а затем перейти к более сложным. Во-первых, выясните, связана ли проблема с одной неисправной лампочкой или с проводкой.

Прежде чем искать перегоревшую лампочку, проверьте следующее:

• Незакрепленные лампочки
• Поврежденные или изношенные провода
• Поврежденные розетки или электрические вилки

Если вы не уверены, связана ли проблема с неисправной розеткой, вы можете проверить это с помощью мультиметра.

Обнаружение перегоревших лампочек на рождественских гирляндах накаливания

Струнные гирлянды накаливания соединяются последовательно. Это означает, что электричество должно пройти через каждую лампочку, чтобы замкнуть цепь, а одна неисправная лампочка может заставить погаснуть всю цепочку. Более крупные световые цепочки могут содержать две цепи. В этих случаях вы можете заметить, что только одна часть строки становится темной.

Самый простой способ найти неисправные лампочки в рождественских гирляндах накаливания — это использовать тестер рождественских гирлянд. Просто поднесите тестер к каждой лампочке. Индикатор тестера загорится, когда он находится рядом с работающей лампочкой.

Если у вас есть бесконтактный детектор напряжения, поднесите детектор близко к участку провода между каждой лампочкой, чтобы проверить наличие напряжения. Мертвый участок провода будет участком после неисправной лампочки.

Если вам надоели перегорающие лампы накаливания, подумайте о переходе на светодиодные лампы, особенно если вас беспокоит безопасность освещения. Светодиодные лампы потребляют меньше энергии, выделяют меньше тепла и служат дольше.

Обнаружение неисправных лампочек в светодиодных рождественских гирляндах

Многие светодиодные рождественские гирлянды изготавливаются без съемных ламп, поэтому цепь не выйдет из строя, если перегорит хотя бы одна лампочка.

Если у вас есть светодиодные рождественские гирлянды со сменными лампочками, процесс устранения неполадок аналогичен лампочкам накаливания. Начиная с одного конца жилы или в темной части жилы, используйте детектор напряжения или световой тестер, чтобы найти неисправную лампочку или обесточенный отрезок провода.

Если у вас нет детекторов напряжения или других инструментов, но есть сменная лампочка, вы можете пройтись по всей длине цепочки и выключить каждую лампочку, каждый раз проверяя, решает ли это проблему. Конечно, этот подход требует терпения!

Как заменить рождественские лампочки

Убедитесь, что у вас есть сменные лампы накаливания или светодиодные лампы соответствующего номинала и цвета. Перед снятием или заменой любых лампочек отключите их от сети. Аккуратно ввинтите сменные лампочки и снова подключите фонари. Если вы заменили перегоревшие лампочки в новогодних гирляндах, но проблема не устранена, проблема может заключаться в плохой проводке. Подумайте о замене ламп на этом этапе.

Осталось мало времени до большой праздничной вечеринки? Опытные электрики на расстоянии одного клика или звонка! Позвоните г-ну Электрику по телефону (844) 866-1367 или запишитесь на прием онлайн.

Узнать о светодиодном освещении | ENERGY STAR

• Основы
  • Что такое светодиоды и как они работают?
  • Срок службы светодиодных осветительных приборов
  • Где использовать светодиодные лампы
  • Светодиоды и тепло
• Чем отличается светодиодное освещение?
• Почему я должен выбирать продукты светодиодного освещения, сертифицированные ENERGY STAR®?

Основы светодиодного освещения

Что такое светодиоды и как они работают?

LED означает светоизлучающий диод . Светодиодные осветительные приборы производят свет на 90% эффективнее, чем лампы накаливания. Как они работают? Электрический ток проходит через микрочип, который освещает крошечные источники света, которые мы называем светодиодами, и в результате получается видимый свет. Чтобы предотвратить проблемы с производительностью, тепло, выделяемое светодиодами, поглощается радиатором.

Срок службы светодиодных осветительных приборов

Срок полезного использования светодиодных осветительных приборов определяется иначе, чем срок службы других источников света, таких как лампы накаливания или компактные люминесцентные лампы (КЛЛ). Светодиоды обычно не «сгорают» и не выходят из строя. Вместо этого они испытывают «амортизацию светового потока», когда яркость светодиода медленно тускнеет с течением времени. В отличие от ламп накаливания, «срок службы» светодиодов определяется прогнозом, когда светоотдача уменьшится на 30 процентов.

Как светодиоды используются в освещении

Светодиоды используются в лампах и светильниках для общего освещения. Небольшие по размеру светодиоды открывают уникальные возможности для дизайна. Некоторые решения на основе светодиодных ламп могут физически напоминать знакомые лампочки и лучше соответствовать внешнему виду традиционных ламп накаливания. Некоторые светодиодные светильники могут иметь встроенные светодиоды в качестве постоянного источника света. Существуют также гибридные подходы, в которых используется нетрадиционный формат «лампочки» или сменного источника света, специально разработанный для уникального светильника. Светодиоды предлагают огромные возможности для инноваций в форм-факторах освещения и подходят для более широкого спектра применений, чем традиционные технологии освещения.

Светодиоды и тепло

В светодиодах используются радиаторы для поглощения тепла, выделяемого светодиодом, и рассеивания его в окружающую среду. Благодаря этому светодиоды не перегреваются и не перегорают. Управление температурным режимом , как правило, является наиболее важным фактором успешной работы светодиода в течение всего срока его службы. Чем выше температура, при которой работают светодиоды, тем быстрее ухудшается качество света и тем короче срок службы.

В светодиодных изделиях используется множество уникальных конструкций и конфигураций радиаторов для отвода тепла. Сегодня достижения в области материалов позволили производителям разрабатывать светодиодные лампы, которые по форме и размерам соответствуют традиционным лампам накаливания. Независимо от конструкции радиатора, все светодиодные продукты, получившие сертификат ENERGY STAR, были протестированы, чтобы убедиться, что они правильно распределяют тепло, чтобы световой поток оставался должным образом до окончания номинального срока службы.

Чем светодиодное освещение отличается от других источников света, таких как лампы накаливания и компактные люминесцентные лампы (КЛЛ)?

Светодиодное освещение отличается от ламп накаливания и люминесцентных ламп по нескольким параметрам. При правильном проектировании светодиодное освещение является более эффективным, универсальным и служит дольше.

Светодиоды являются «направленными» источниками света, что означает, что они излучают свет в определенном направлении, в отличие от ламп накаливания и компактных люминесцентных ламп, которые излучают свет и тепло во всех направлениях. Это означает, что светодиоды могут более эффективно использовать свет и энергию во множестве приложений. Однако это также означает, что для производства светодиодной лампочки, излучающей свет во всех направлениях, необходимы сложные инженерные решения.

Общие цвета светодиодов включают желтый, красный, зеленый и синий. Для получения белого света светодиоды разных цветов комбинируются или покрываются люминофорным материалом, который преобразует цвет света в знакомый «белый» свет, используемый в домах. Люминофор представляет собой желтоватый материал, покрывающий некоторые светодиоды. Цветные светодиоды широко используются в качестве сигнальных и световых индикаторов, таких как кнопка питания на компьютере.

В КЛЛ электрический ток течет между электродами на каждом конце трубки, содержащей газы. Эта реакция производит ультрафиолетовый (УФ) свет и тепло. Ультрафиолетовый свет преобразуется в видимый свет, когда он попадает на люминофорное покрытие внутри колбы. Узнайте больше о КЛЛ.

Лампы накаливания излучают свет, используя электричество для нагревания металлической нити до тех пор, пока она не станет «белой» или, как говорят, не раскалится. В результате лампы накаливания выделяют 90% своей энергии в виде тепла.

Почему мне следует выбирать светодиодные осветительные приборы, сертифицированные ENERGY STAR?

Сегодня доступно больше вариантов освещения, чем когда-либо прежде. Несмотря на это, ENERGY STAR по-прежнему является простым выбором для экономии на счетах за коммунальные услуги.

Светодиодные лампы, получившие сертификат ENERGY STAR, соответствуют очень специфическим требованиям, разработанным для того, чтобы воспроизвести опыт, к которому вы привыкли при использовании стандартной лампы, поэтому их можно использовать для самых разных целей. Как показано на рисунке справа, светодиодная лампа общего назначения, которая не соответствует требованиям ENERGY STAR, может не распространять свет повсюду и может разочаровать при использовании в настольной лампе.

ENERGY STAR означает высокое качество и производительность, особенно в следующих областях:

• Качество цвета
  • 5 различных требований к цвету для обеспечения качества сразу и с течением времени
• Световой поток
  • Минимальная светоотдача, обеспечивающая достаточное количество света
  • Требования к распределению света, чтобы свет попадал туда, где он нужен
  • Руководство по заявлениям об эквивалентности, позволяющее избежать догадок при замене
• Душевное спокойствие
  • Подтверждено соответствие более чем 20 требованиям по производительности и маркировке
  • Долгосрочное тестирование для подтверждения заявлений о сроке службы
  • Тестирование продуктов в условиях эксплуатации, аналогичных тем, в которых вы будете использовать продукт дома
  • Минимальный срок гарантии 3 года

Как и все продукты ENERGY STAR, сертифицированные светодиодные лампы ежегодно проходят выборочное тестирование, чтобы убедиться, что они продолжают соответствовать требованиям ENERGY STAR.
