устройство, виды, фото боевого и старинного

Арбалет известен со времен античности. В средние века он зарекомендовал себя как эффективное осадное оружие. Благодаря развитию технологий и материалов современный арбалет имеет усовершенствованную конструкцию. Интерес к этому виду оружия растет с каждым годом.

Средневековый арбалет.

Содержание

Средневековый арбалет
Устройство и принцип работы арбалета
Виды арбалетов для охоты
- Рекурсивный
- Блочный
Основные критерии выбора
Мощность: арбалет или лук
Техника безопасности
Как правильно стрелять из арбалета
Заключение

Средневековый арбалет

Первые подтверждённые в истории данные об арбалетах относятся к 400 г. до н.э. По одной из версий его родиной считается Китай, по другой – Греция. Можно предположить, что боевой арбалет появился и на Востоке, и на Западе примерно в одно и то же время.

Древний арбалет: реплика.

В средневековой Европе арбалет достиг пика популярности в 12-16 веках. При защите замков он был более действенным оружием, чем лук. В хрониках тех лет описываются сражения английских, французских, немецких и других войск, в которых упоминается арбалет.

Первые орудия имели очень простую конструкцию и малую дальность полета. Их делали из дерева. Поразить стрелой, выпущенной из такого арбалета, можно было только незащищенного доспехами воина. С течением времени конструкция подвергалась усовершенствованиям. При изготовлении оружия в ход шли сухожилия и рога животных, металл.

Начиная с 12 века для натягивания тетивы стали применяться специальные поясные крюки. Это облегчало стрелку нелегкую задачу. После поясных крюков в обиход вошла «козья нога» — рычаг, цепляющий тетиву. Арбалетчик тянул рычаг на себя, и тетива натягивалась.

Стрелы для арбалета отличались от стрел для лука. Они были массивнее, тяжелее, имели четырехгранные наконечники.

С появлением огнестрельного оружия арбалет постепенно терял актуальность, но совсем вытеснить его не удалось до сих пор.

Устройство и принцип работы арбалета

Арбалет представляет собой лук, закрепленный на ложе (основе) и оснащенный дополнительными механизмами для натяжения тетивы, спуска курка, прицеливания.

Принцип действия остается неизменным с древних времен.

Взведенная тетива фиксируется в замке, в направляющую ложи помещается стрела (болт).
Стрелок прицеливается, жмет на спусковой крючок, высвобождая тетиву.
Дуги выпрямляются, и тетива с силой выталкивает стрелу в направлении цели.

Устройство:

Ложа – основа, к которой крепятся все детали устройства. Изготавливается из дерева, пластика, металла. На ложе также располагается направляющая для арбалетного болта.
Плечи – дуги, к которым крепится тетива. Накапливают механическую энергию для выстрела. Материал для изготовления: дерево, металл. В древности использовали также сухожилия и рога скота.
Арбалет: устройство.
Спусковой механизм – обеспечивает удержание и высвобождение тетивы. На простых устройствах может быть в виде деревянного спускового крючка. На модели посложнее устанавливают корпусный металлический спусковой механизм.
Тетива – крепящийся к плечам трос из крепких нитей или металла. В местах трения на тетиве делается оплетка. Современные нити для тетивы – кевлар, лавсан, дакрон. Также используются металлические тросики.
Колодка или крестовина – это крепление для дуг. Испытывает большую нагрузку, поэтому в качестве материала для ее изготовления предпочтительно брать высокопрочную сталь.
Прицельные приспособления – обеспечивают точность выстрела. Бывают оптические, диоптрические и открытые.

Виды арбалетов для охоты

Предпочитаемые типы арбалетов для охоты зависят от предпочтений стрелка и от того, в каких условиях он будет применяться.

Если это кратковременный выезд, то вполне подойдет компактный блочный арбалет. Если же это продолжительный поход, то стоит отдать предпочтение надежности рекурсивного оружия.

Бытует мнение, что блочный арбалет лучше рекурсивного, поскольку мощнее и скорострельнее. Но это спорное суждение.

При сравнении видно, что и то, и другое устройство обладает достаточной скоростью вылета стрелы для использования на охоте.

Рекурсивный

Рекурсивный арбалет является тем самым устройством, которое обыватель представляет себе при слове «арбалет». Его плечи изгибаются в сторону, противоположную натягиванию, и соединены тетивой.

При взведении тетива изгибает плечи, увеличивая силу натяжения до момента фиксации в спусковом механизме. В этот момент замок испытывает наибольшую нагрузку. При выстреле тетива высвобождается, передавая снаряду энергию дуг.

Особенности рекурсивного арбалета:

Благодаря легкости плеч устройство имеет небольшой вес, а центр тяжести смещается к прикладу. Это облегчает прицеливание и произведение выстрела.
Рекурсивный арбалет.
Простота конструкции обеспечивает надежность. Они реже выходят из строя, поскольку имеют минимум деталей.
Не требуют настройки блоков.
Легки в обслуживании.
Имеют более широкие габариты по сравнению с блочными, что может затруднять транспортировку.
При одинаковых показателях натяжения в блочном и рекурсивном устройствах, в рекурсивном стрела имеет меньшую скорость вылета.

Блочный

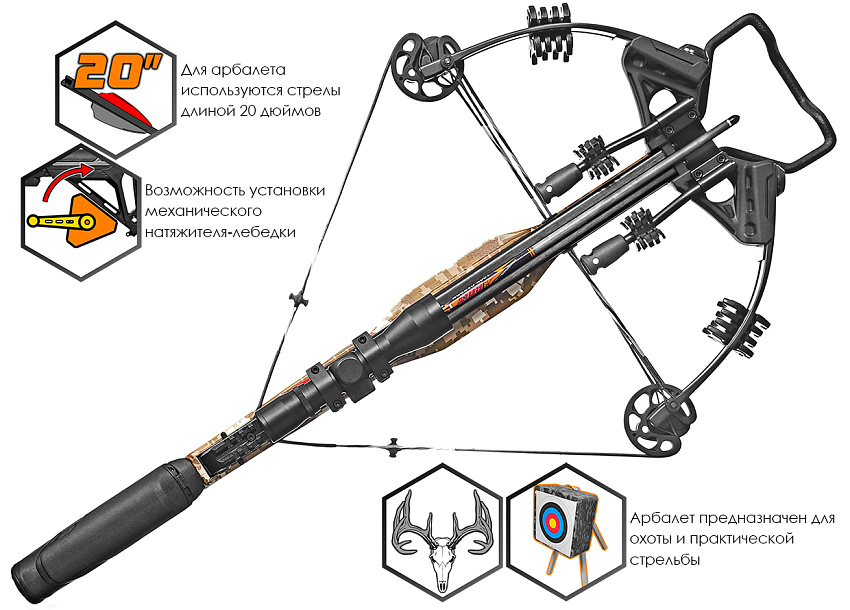

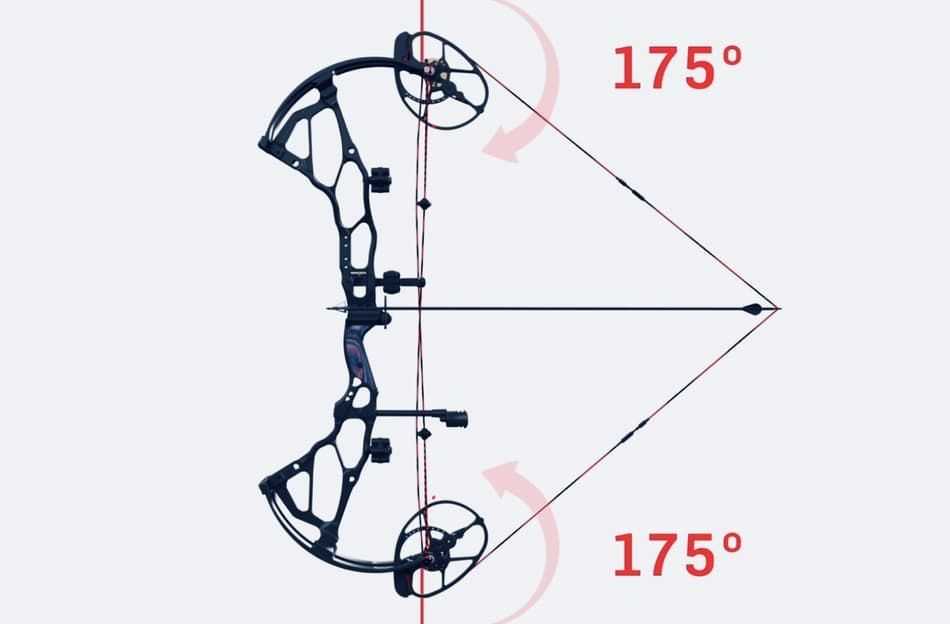

В блочном арбалете на концах дуг имеются специальные блоки, на которые при натяжении тетивы наматываются тросы. Эти тросы сгибают плечи и распределяют нагрузку так, что на замок приходится примерно ее треть. При высвобождении тетивы блоки проворачиваются, придавая стреле дополнительное ускорение.

Особенности:

Высокая мощность при небольшом усилии.

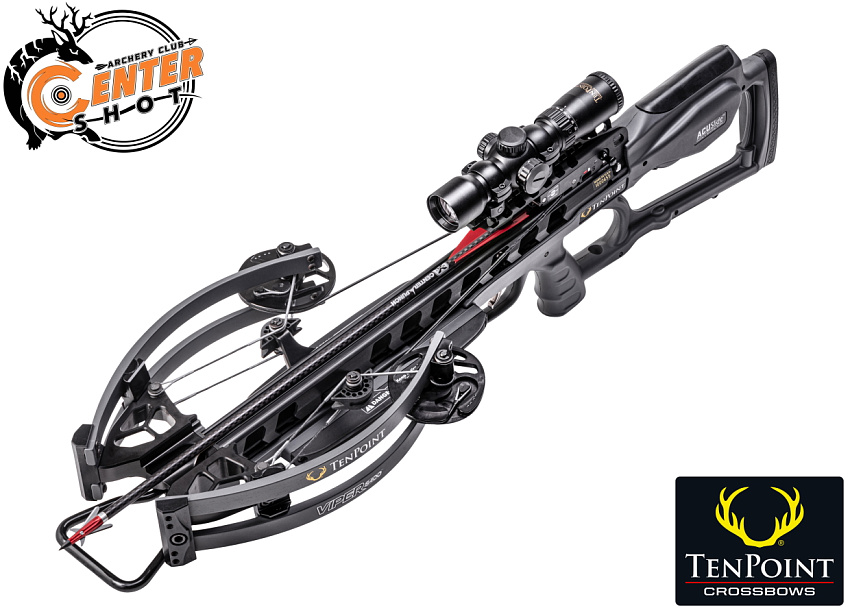

Арбалет блочного типа.
Компактные габариты.
Замок не подвергается перегрузкам, спуск осуществляется мягко.
Благодаря блокам легче натянуть тетиву.
Центр тяжести несколько смещен в сторону плеч, что может затруднять прицеливание.
Имеют сложное устройство, поэтому нуждаются в более тщательном ремонте. «На колене» такое устройство отремонтировать невозможно.
Нуждаются в специальной настройке блоков.

Основные критерии выбора

Прежде всего нужно определиться, для каких целей приобретается оружие. Охотничьи арбалеты должны обладать высокой убойной силой. Для спортивной стрельбы предпочтительны модели, имеющие высокую точностью. В целях развлечения и для учебы вполне подойдут недорогие, легкие устройства со средними характеристиками.

При выборе стоит обратить внимание на такие показатели:

Мощность или сила натяжения. На территории РФ разрешены устройства мощностью не более 43 кг.
Ход тетивы. Чем больше расстояние между тетивой в свободном положении и в натяжке, тем сильнее мощность и дальность выстрела.
Арбалет.
Удобство. Оружие должно быт комфортным для использования, по возможности легким.
Наличие деталей. Нужно поинтересоваться, есть ли в продаже запчасти для выбранного оружия, чтобы при необходимости заменить сломанную деталь. В противном случае придется покупать новый арбалет.
Наличие и стоимость боеприпасов. Стрелы являются расходным материалом, поэтому стоит поинтересоваться их ценой.

Мощность: арбалет или лук

По показателю мощности боевые арбалеты превосходят луки.

Мощность последнего определяется силой натяжения тетивы, а натяжение тетивы зависит от физической силы лучника.

В арбалете существуют приспособления, облегчающие процесс натяжения и удержания тетивы.

Техника безопасности

Арбалет — опасное оружие. Для того, чтобы обезопасить себя и окружающих, необходимо придерживаться правил безопасности:

Арбалет с натянутой тетивой считается заряженным.
Запрещено производить холостые выстрелы.
Перед стрельбой необходимо проверить все составляющие части оружия и состояние стрел.
Запрещено держать палец на курке до прицеливания.
Запрещено разговаривать, отвлекаться, двигаться во время прицеливания и выстрела.
Запрещено передавать заряженный арбалет.
Линия огня должна быть свободна от людей и животных. Необходимо убедиться, что в случае промаха стрела не попадет в живую мишень.
Запрещено производить выстрел вверх.
Нельзя оставлять без присмотра, особенно в зоне досягаемости детей.
Хранить оружие необходимо разряженным.
Нельзя прикасаться к натянутой тетиве
Следует использовать защитные очки.

Как правильно стрелять из арбалета

Последовательность действий:

Изготовка.
Контроль дыхания.
Прицеливание.
Выстрел.

Положения для стрельбы:

Стрельба стоя. Левый бок стрелка повернут к цели. Основной опорой служат ноги. Они раздвинуты на ширину плеч, вес распределяется равномерно на обе ноги. Правая рука держит приклад, левая придерживает ложу. Спину следует слегка отклонить назад для равновесия. Голова повернута в направлении стрельбы, держится прямо.
Стрельба с опорой на колено. Опорой служат правое колено и стопы обеих ног. Левая голень должна располагаться вертикально к земле. Локоть ведущей руки упирается в левое колено, правая рука держит приклад.
Стрельба лежа. Самая устойчивая поза, опорой служит все тело. Ноги расслаблены и разведены в стороны для устойчивости, правая немного согнута. Левая рука, придерживающая цевье, полусогнута и выдвинута вперед, правая держит приклад, локоть касается линии стрельбы.

В каждом положении приклад прилегает к правой стороне грудины в области ключицы. Чтобы избежать травм, следует помнить про отдачу после выстрела.

Стрельба стоя.

Положение стрельбы с колена.

Заключение

В наше время арбалет используют для спортивной стрельбы, охоты. Огромный интерес к этому виду оружия проявляют ценители и коллекционеры. При выборе нужно учитывать цели и основные характеристики устройства. Независимо от того, где применяется арбалет, важно строго соблюдать технику безопасности.

Анатомия арбалета: Современный арбалет

Дуги (плечи) закрепленные на ложе, тетива и замок, фиксирующий ее во взведенном состоянии, – все эти детали были в арбалетах еще две тысячи лет назад. Правда современный арбалет, конечно, уже не делается из тех же материалов, что его далекий предок, – он стал легче, прочнее и надежнее.

Михаил Кодинцев

Item 1 of 11

1 / 11

Как и много веков назад, конструкция арбалета остается практически неизменной

1.

Замок

Замок фиксирует тетиву арбалета во взведенном состоянии. Принцип его действия основан в том или ином виде на конструкции, придуманной еще древними китайцами: тетива при взведении защелкивает «орех» на подпружиненном спусковом крючке. В дальнейшем эта конструкция непрерывно модернизировалась, усложнялась, обрастала регулировками, предохранителями, дополнительными деталями для облегчения спуска. На дорогих спортивных моделях не редкость даже электронный спусковой механизм.

В отличие от огнестрельного спускового механизма, в котором для удержания «бойка» много силы не требуется, на детали арбалетного замка приходится вся мощь его плеч, поэтому для их изготовления чаще всего применяют высокопрочную сталь, реже — титан или композитные материалы. Хотя некоторые «умельцы» пытаются сделать замки из алюминия — они долго не живут и, как правило, кроме травм, других радостей своим хозяевам не доставляют.

2.

Ложа

Ложа — основа арбалета. Именно конструкцией и материалами ложи определяются удобство, комфорт и внешний вид всего арбалета. Для охотника ложа будет легкая и прикладистая, для спортсмена — длинная и тяжелая, с многочисленными регулировками, в подарочном исполнении — дорогая и красивая, с резьбой и инкрустацией, а для детей — маленькая и безопасная, пистолетного типа. Наиболее подходящий материал — дерево или склеенный шпон. Пластик не приветствуется. Но и не любое дерево подойдет для создания ложи, лучше всего для этих целей использовать орех, дуб, махагон, то есть прочные и вязкие сорта древесины.

3. Плечи (дуги)

Плечи арбалета — это упругие элементы лука, которые накапливают механическую энергию человека, произведенную во время натяжения для последующего выстрела. Плечи крепятся непосредственно к ложе, на мощных арбалетах — к ложе через металлическую колодку (5). Конструкции арбалетных луков подразделяются на традиционные и блочные.

В свою очередь плечи могут быть прямыми или изогнутыми (рекурсивными), иметь монолитную или раздельную конструкцию.

Традиционная конструкция представляет собой обычный лук в нашем понимании, концы которого связаны тетивой. В блочной конструкции на концах плеч закрепляются блоки (круглые или эксцентриком), через которые пропущена тетива. За счет этих блоков существенно упрощается процесс взведения арбалета, при том что мощность выстрела остается прежней.

Наиболее распространенные материалы для производства плеч — армированный стеклопластик, углепластик с карбоном, дюраль. Раньше, когда с материалами была «напряженка», в качестве заготовки для лука использовали старые рессоры от «Москвича». Мало того что такой арбалет был невероятно тяжел и массивен, он был травмоопасен, так как сталь имела свойство лопаться в самый неподходящий момент, разлетаясь острейшими осколками в разные стороны. Поэтому впоследствии на такие луки стали надевать предохраняющий бандаж, а затем и вовсе отказались от этого материала.

4. Стремя

Стремя арбалета предназначено для облегчения процесса взведения. Стремя бывает петлеобразным и Т-образным. И в том и в другом случае ноги стрелка удерживают арбалет за стремя, в то время как осуществляется процесс натяжения тетивы.

5. Колодка

Колодка — второй по значимости узел арбалета после замка. Этот элемент играет связующую роль между плечами и остальной конструкцией арбалета. Именно на колодку приходится вся нагрузка дуг в чистом виде. Именно колодка должна выдерживать огромные нагрузки во время выстрела. Именно на колодку приходится вся энергия так называемой «обратной отдачи», когда стрела уже вылетела, а плечи продолжают с огромной скоростью распрямляться дальше. Поэтому именно колодке уделяется столь много внимания. Обычно для колодки используется высокопрочная сталь, на дорогих арбалетах — титан. Хотя мне иногда встречались безумные горе-конструкторы, которые ставили на свои 80-килограммовые арбалеты колодку из алюминиевого профиля. А потом удивлялись, почему после десятка выстрелов ее выворачивало наизнанку.

6. Тетива

Тетива современных арбалетов представляет собой сложенную в несколько раз нить с последующей оплеткой трущихся частей. Наилучшим образом для тетивы подходит прочная и малорастягивающаяся нить, такая как дакрон, лавсан, арамидная нить (в простонародье — кевлар) или зарубежный аналог Fast-Fligh. На мощных арбалетах, а также на вспомогательных тетивах блочных арбалетов используется стальной тросик.

7. Направляющая

Направляющая арбалета, как это следует из названия, предназначена для удержания стрелы и направления ее в цель. У средневековых арбалетов желоб выполнялся или непосредственно в ложе, или в виде костяной накладки с желобом. На простейших современных арбалетах направляющая из пластика наклеивается прямо поверх ложи. На более «продвинутых» — направляющую пластину изготавливают из материала, обладающего достаточными антифрикционными свойствами, чтобы стрела двигалась по ней легко и равномерно, а тетива истиралась бы как можно медленнее. В системах с большим усилием натяжения рекомендуется даже применять масло для смазки направляющей. Такую направляющую неподвижно крепят к корпусу арбалета либо используют две направляющие пластины, расположенные на некотором расстоянии друг от друга. Что касается расстояния между направляющими (паза), то его размеры зависят от диаметра используемых стрел, а также высоты оперения. Как правило, ширина паза (со снятыми фасками) должна быть такова, чтобы ось стрелы пересекала центр тетивы, которая в свою очередь должна лежать (без вертикального усилия) на верхней поверхности ложи и при выстреле двигаться параллельно ей.

8. Прицельное приспособление

Из-за крутой траектории стрелы установка и устройство арбалетных прицельных приспособлений имеют свои особенности. Используемые прицелы подразделяются на три категории: открытые, диоптрические и оптические.

Ниже мы рассмотрим каждый из них по отдельности вкупе с особенностями конструкции подробнее.

Открытые. Эта конструкция является развитием идеи лучного прицела. Неподвижный целик дополняется консолью, монтирующейся рядом с луком, на которой крепится набор (три-пять штук) горизонтальных мушек (каждая имеет возможность регулировки по горизонтали и вертикали) для разных дистанций стрельбы (так называемая «гребенка»). При прицеливании стрелок выбирает нужную по высоте мушку в зависимости от дистанции стрельбы.

Диоптрические. В основном эти прицелы ставятся на спортивных арбалетах и по конструкции совпадают с прицелами для пулевого спорта. Все различия лишь в мушке: она имеет широкий диапазон регулировок и может быть снабжена нивелирным уровнем для контроля «завала» оружия. Кроме того, обычно предусматривается возможность продольного наклона самого диоптра и его мушки для устранения эллипса намушника при их несовпадении по высоте. С другой стороны, имеется тенденция ухода от огнестрельной идеологии прицеливания. Сейчас предпочитают все микрометрические регулировки осуществлять на мушке, в то время как сам диоптр остается неподвижным.

Оптические. Имеющиеся разработки для пулевого оружия вполне подходят для установки на арбалеты. Надо лишь помнить о том, что крепление имеет скос в сторону цели порядка одного-двух градусов.

Материал подготовлен при содействии арбалетного центра «Интерлопер»
