Настройка Baofeng uv 5r — подробное руководство в блоге ТехноРадио

В этой статье разберем, как настроить рацию Baofeng UV 5R. Широкий функционал делает эту модель мобильной радиостанции популярной у любителей активного отдыха, экстремальных видов спорта, работников в строительной и логистической сфере и т.д. Если бы она была простенькой 8-канальной рацией, то у пользователей не возникало никаких сложностей с использованием: включил, выбрал канал и пользуешься. Но радиостанция отличается отменным функционалом, и для чайников настройка Baofeng UV 5R может показаться сложной процедурой.

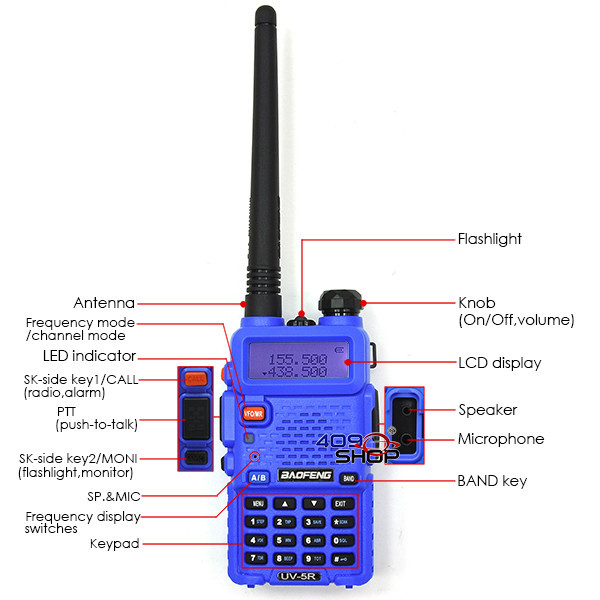

Немного о модели

Рация зарекомендовала себя как прибор с хорошими параметрами приема и передачи. Работает в 2-х диапазонах: VHF и UHF. В радиостанции можно:

а) быстро переключать два канала;

б) одновременно мониторить две частоты;

в) сканировать каналы и др. В рации есть функция отключения шумоподавителя для приема слабых сигналов. Мощность прибора – 5 В.

Особенности настройки рации Баофенг UV 5R

Перед началом использования рации следует ее полностью зарядить. Чтобы узнать уровень заряда прибора, нужно нажать и немного задержать кнопку 0. Так вы получите информацию о напряжении (если его показатель равен 8,1-8,4, то радиостанция заряжена полностью).

Важно! Перед тем как поставить прибор на зарядку, необходимо привинтить к ней антенну. Если вы начнете ее заряжать и нечаянно нажмете кнопку PTT (клавиша активации передачи сигнала), то это чревато выходом из строя выходного каскада.

После присоединения антенны необходимо поставить рацию в специальный «стаканчик». Если загорится зеленый свет на светодиодном индикаторе, то прибор заряжен. Практика показывает, что заряда до указанных нами 8-8,4 вольт хватает на сутки работы в режиме ожидания. Это оптимальный показатель, и если этого уровня вам хватает, то не стоит заряжать батарею больше, так как перезаряд вреден для литиевых моделей (этой батареей оснащена рассматриваемая рация).

Что отражается на дисплее включенной рации?

Информация, которая представлена на LCD-экране, интуитивно понятна:

• Самые крупные символы и цифры указывают на две выбранные частоты/канала. На верхней строке – частота А, на нижней – В. Для их смены нужно нажать кнопку A/B. На то, какая частота сейчас активна, показывает символ в виде треугольника (он же «стрелочка вверх») напротив числового значения частоты.
• «L» — показывает, что рация работает на низкой мощности (Low). Уровень мощности можно регулировать через клавиатуру, нажав один раз кнопку «решетка». Если буквы L на дисплее нет, значит радиостанция работает на высокой мощности. Она выставляется при включении по умолчанию.
• «S» — указывает на активность функции сканирования, то есть рация мониторит оба канала.
• «VOX» — указывает, что включена функция активации голосом. Если пользователь внезапно начнет говорить, то портативный прибор начинает работать на передачу сигнала.
• Символ в виде ключа указывает на то, что включена блокировка фронтальных клавиш. На заметку! Клавиатура блокируется не вся. Кнопки PTT, Call, MONI продолжают «реагировать» на нажатие.

Мы привели значения, с которыми при использовании рации вы будет сталкиваться чаще всего.

Работаем с режимами рации

Следующий этап в настройке рации Baofeng UV 5R – работа с частотами и ввод их значения вручную. На заметку! Рассматриваемая нами радиостанция работает в двух режимах: 1) частотном и 2) канальном. Во втором случае – значения вводятся из памяти прибора (пользователь выбирает нужный канал из запомненных. В новой рации нет запомненных каналов. В Baofeng UV 5R настройка каналов возможна после того, как рация предварительно была запрограммирована через кабель. При программировании «забивают» 128 каналов нужными частотами (именно столько каналов для частот имеется в приборе).

Для смены режима: частотного или канального — необходимо воспользоваться оранжевой клавишей VFO/MR. Если выбран частотный канал и нужно выставить нужную частоту, необходимо в MENU выбрать пункт STEP (чтобы долго не искать его в списке, можно, находясь в меню, нажать кнопку «1») и выбрать значение шага частоты. В нашей модели можно выставить значения 2.5, 5, 6.25, 10, 12. 5 и 25 kHz. Чтобы сохранить канал и частоту, нужно повторно нажать кнопку «Menu» и кнопку «Exit» для выхода из меню.

Выставляем частоту рации

Покажем на примере, как происходит частотная настройка радиостанции Baofeng UV 5R. Допустим, стоит задача – выставить 1-й канал диапазона PMR. Чтобы ее решить, нужно:

• Выставить шаг (алгоритм рассмотрели выше). В нашем примере выбран шаг 6.25.
• Набирать на клавиатуре значение 446006.
• Нажать стрелку «вверх».

Такие несложные манипуляции позволяют попасть на частоту 446.00625.

Сканируем диапазон

Процедуру сканирования лучше проводить автоматически. Для этого нужно нажать кнопку Scan и удерживать ее, пока не начнется сканирование. Для прекращения процесса нужно однократно нажать ту же кнопку. В радиостанции предусмотрена и возможность выбора метода сканирования. Сделать это можно через кнопку SC-REV в меню. Кроме сканирования, можно прослушивать частоту, на которой появился сигнал:

• в течение нескольких секунд, если выбран метод TO;
• в течение 15 секунд – если CO.

При выборе метода SE сканирование прекратится, если будет обнаружен сигнал на какой-нибудь частоте.

Часто после покупки пользователи обнаруживают, что каналы забиты, а сохранить частоту можно только в «пустых» ячейках. Для удаления канала необходимо в меню выбрать пункт №28, далее нажать кнопку Menu, выбрать с помощью стрелок «вверх» или «вниз» нужную ячейку, удалить той же клавишей Menu, выйти из меню.

Для пользователей также будет полезной функция просмотра версии прошивки. Отметим, что она не задокументирована (не отражена в инструкции). Для просмотра прошивки необходимо нажать кнопку 3 на выключенной рации и при зажатой кнопке 3 ее включить.

Как настроить радиостанцию BAOFENG UV-5R

Привет! На связи Александр Белый. Автор блога radiohooligan.ru

В этой статье я расскажу какие существуют способы настройки радиостанции BAOFENG UV-R, как работать с кнопкой <MENU> и какие пункты есть в меню рации. Также я расскажу, что означает каждый пункт и какие оптимальные настройки сторит сделать начинающему радиолюбителю.

Оглавление

• Способы настройки BAOFENG UV-R?
• Как работать с <MENU> радиостанции?
• Список пунктов меню BAOFENG-UV-5R

Способы настройки BAOFENG UV-R?

Все настройки радиостанции BAOFENG UV-R можно производить как с компьютера, при помощи специального кабеля и программы (это удобно, но делается крайне редко — так как необходимо дополнительно  приобретать кабель и устанавливать программу на компьютер), так и с клавиатуры самой радиостанции, что мы и рассмотрим в данной теме.

Как работать с <MENU> радиостанции?

Прежде все необходимо понять очень простой алгоритм работы меню радиостанции,  который состоит из следующих действий:

• нажимаем кнопку <MENU> — на экране появляется  последний  пункт меню, с которым мы работали до отключения радиостанции от питания, (если отключить и снова включить радиостанцию, то пункт меню будет <0>. Всего в меню 40 пунктов.
• кнопками <вверх> <вниз> выбираем нужный пункт меню, существует альтернативный способ- набираем нужный номер(от 0 до 40) цифровой клавиатурой.
• после выбора нужного пункта меню, еще раз нажимаем кнопку <MENU> для выбора опции в пункте меню(при этом  действии треугольник с верхней строчки на экране опустится вниз — активирует опцию).
• кнопками <вверх> <вниз> меняем значение опции на необходимое.
• теперь просто нажимаем кнопку <MENU> для сохранения установленного значения .
• важно знать: из меню  в обычный режим радиостанция переходит автоматически после периода бездействия, в течении 8 секунд, так что если будете долго думать придется начинать все сначала 🙂 !

Оперативно перейти в обычный режим можно с помощью кнопки <EXIT>.

Список пунктов меню BAOFENG-UV-5R

Ниже я привожу таблицу, в которой описал какие есть пункты в меню, как их настройки влияют на работу рации, какие оптимальные настройки лучше сделать начинающему пользователю?

Рекомендую — значит выставлено у меня на радиостанции.

Красным шрифтом выделены пункты в которые начинающим пользователям не рекомендуется вносить какие либо изменения!

Зеленым шрифтом выделены пункты полезные для начинающих пользователей!

Коротко о пунктах 10/11/12/13:  функции этих пунктов устанавливают субтон (сигнал с определенной частотой) который отправляется с передающей радиостанции  в начале передачи  и если на принимающей радиостанции установлен субтон на прием с такой же частотой субтона, то она вас услышит, если субтон не распознается, то она вас не услышит (вся фишка в том что все радиостанции на которых не установлен субтон вообще — OFF , будут вас слышать прекрасно) существует ошибочное мнение, что если установить субтоны, то вас никто не услышит. Поэтому не парьтесь  с этими пунктами.

Рекомендую значение во всех четырех пунктах: OFF.

На этом все. В следующий раз расскажу о том, как работать с каналами в рации BAOFENG UV-5R.

Как вручную запрограммировать Baofeng UV-5R с клавиатуры

Baofeng UV-5R — одна из самых популярных двухдиапазонных портативных радиостанций двусторонней связи на мировом рынке. Он компактный, многофункциональный и очень недорогой. Для многих пользователей, которые плохо знакомы с программированием портативных компьютеров, это также является одним из самых сложных программ, в первую очередь из-за плохо написанного руководства пользователя и почти полного отсутствия поддержки со стороны производителя Baofeng.

К счастью, есть несколько полезных ресурсов, доступных от глобального сообщества энтузиастов UV-5R, в том числе легкое для чтения и понимания руководство пользователя и отличное программное приложение, предназначенное для программирования UV-5R с компьютера. Программное обеспечение для программирования называется CHIRP и находится в свободном доступе в Интернете.

Конечно, CHIRP — отличное решение, если у вас есть компьютер, простой в установке кабель для программирования и время для ввода всех данных для 128 каналов. Но что, если вы находитесь в дороге или в поле и у вас нет под рукой компьютера? Что делать, если вам нужно добавить частоту или запрограммировать канал на лету?

Нам часто звонят клиенты, которые только что приобрели свой первый Baofeng UV-5R в Buy Two Way Radios и хотят знать, как им управлять. В частности, они хотят знать, как запрограммировать свое радио вручную, непосредственно с самого радио.

Итак, вот как это сделать. Следуйте приведенным ниже инструкциям, чтобы вручную запрограммировать Baofeng UV-5R непосредственно с клавиатуры радиостанции.

Как вручную запрограммировать симплексный канал

• Шаг 1. Нажмите [VFO/MR] и введите Частотный режим .
• Шаг 2. Нажмите [A/B] и выберите A Side (верхний дисплей).
  Сторона A должна использоваться для программирования каналов в радио. Данные программирования, введенные на стороне B (нижний дисплей), не будут сохранены.
• Шаг 3. Нажмите [BAND] для выбора диапазона частот.
  Переключите [BAND], чтобы выбрать 136 МГц (VHF) или 470 МГц (UHF).
  Если для частоты, введенной на шаге 5, выбран неправильный диапазон, радиостанция отменит операцию.
• Шаг 4. Отключите TDR ( Двойное наблюдение/Двойной режим ожидания ).
  Нажмите [MENU] 7 [MENU] [нажмите клавиши со стрелками вверх/вниз] OFF [MENU] [EXIT]
  Настоятельно рекомендуется отключить TDR при программировании непосредственно с радио.
• Шаг 5. Введите частоту.
  Используйте клавиатуру для ввода частоты в радио.
• Шаг 6. опционально — Введите код передачи CTCSS/DCS.
  • CTCSS — [МЕНЮ] 13 [МЕНЮ] [введите/выберите код ХХХХ] [МЕНЮ] [ВЫХОД]
  • DCS — [МЕНЮ] 12 [МЕНЮ] [выберите код ХХХХХ] [МЕНЮ] [ВЫХОД ]
• Шаг 7. Назначьте частоту каналу.
  [МЕНЮ] 27 [МЕНЮ] [введите номер канала XXX] [МЕНЮ] [ВЫХОД]

Как вручную запрограммировать канал ретранслятора

• Шаг 1. Нажмите [VFO/MR] и войдите в Частотный режим .
• Шаг 2. Нажмите [A/B] и выберите A Side (верхний дисплей).
  Как и симплексные каналы, сторона А должна использоваться для программирования ретрансляционных каналов в радиостанции. Данные программирования, введенные на стороне B (нижний дисплей), не будут сохранены.
• Шаг 3. Нажмите [BAND] для выбора полосы частот
  Переключите [BAND], чтобы выбрать 136 МГц (VHF) или 470 МГц (UHF).
  Если для частоты, введенной на шаге 6, выбран неправильный диапазон, радиостанция отменит операцию.
• Шаг 4. опционально — Очистите все коды CTCSS/DCS, ранее назначенные каналу.
  Если предыдущих кодов не существует или при настройке канала в первый раз и коды не нужны, установите пункты меню, перечисленные ниже, на OFF .
  • RX DCS — [МЕНЮ] 10 [МЕНЮ] [введите 0 (ВЫКЛ.)] [МЕНЮ] [ВЫХОД]
  • RX CTCSS — [МЕНЮ] 11 [МЕНЮ] [введите 0 (ВЫКЛ)] [МЕНЮ] [ВЫХОД]
  • TX DCS — [МЕНЮ] 12 [МЕНЮ] [введите 0 (ВЫКЛ)] [МЕНЮ ] [ВЫХОД]
  • TX CTCSS — [МЕНЮ] 13 [МЕНЮ] [введите 0 (ВЫКЛ)] [МЕНЮ] [ВЫХОД]
• Шаг 5. Отключите TDR ( DualWatch/Dual Standby ).
  Нажмите [MENU] 7 [MENU] [нажмите клавиши со стрелками вверх/вниз] OFF [MENU] [EXIT]
  Настоятельно рекомендуется отключить TDR при программировании непосредственно с радио.
• Шаг 6. опционально — Удалите все существующие данные на канале для программирования.
  Пропустите этот шаг при первой настройке канала.
  Нажмите [MENU] 28 [нажмите клавиши со стрелками вверх/вниз, чтобы выбрать номер канала] [MENU] [EXIT]
  Настоятельно рекомендуется отключить TDR при программировании непосредственно с радио.
• Шаг 7. Введите выходную (вашу приемную) частоту ретранслятора.
  Используйте клавиатуру для ввода частоты в радио.
• Шаг 8. Введите смещение частоты ретранслятора.
  Нажмите [MENU] 26 [MENU] [введите смещение для ретранслятора 2 метра или 70 см] [MENU] [EXIT]
• Шаг 9. Введите сдвиг частоты передачи.
  Нажмите [MENU] 25 [MENU] [введите 1 для положительного сдвига или 2 для отрицательного сдвига] [MENU][EXIT]
• Шаг 10. опционально — Введите код передачи CTCSS/DCS.
  • CTCSS — [МЕНЮ] 13 [МЕНЮ] [введите/выберите код ХХХХ] [МЕНЮ] [ВЫХОД]
  • DCS — [МЕНЮ] 12 [МЕНЮ] [выберите код ХХХХХ] [МЕНЮ] [ВЫХОД]
• Шаг 11. Назначьте частоту приема, введенную в шаге 7, для канала.
  [MENU] 27 [MENU] [введите номер канала XXX] [MENU] [EXIT]
• Шаг 12. Нажмите кнопку [*Scan], чтобы активировать Reverse Mode и отобразить частоту передачи.
• Шаг 13. Назначьте каналу частоту передачи.
  Нажмите [MENU] 27 [MENU] [введите тот же канал памяти, который был введен в шаге 12] [MENU] [EXIT]
• Шаг 14. Нажмите кнопку [*Scan] для выхода из обратного режима .

Чтобы добавить больше каналов, просто повторите шаги, описанные выше. Если эти пошаговые инструкции соблюдаются правильно, вы сможете запрограммировать все 128 каналов (000-127) в вашем Baofeng UV-5R так, как вам нужно.

Эта запись была опубликована в Baofeng 10 августа 2016 г. автором Rick. ← Предыдущий пост Следующий пост →

Руководство для идиотов по программированию вашего радио Baofeng UV-5R от W7DTG

  Быть низким
бюджетный радиолюбитель, я нахожу радиостанции Baofeng чрезвычайно привлекательными.
Это недорогие двухдиапазонные портативные радиостанции, обладающие всеми функциями, которые я
хочу и нуждаюсь, не беря небольшой кредит в банке. я получил мой
первый Baofeng UV-5R для некоторых продаж, которые я сделал за прошлые годы
несколько месяцев в рабочем состоянии, и смог быстро запрограммировать локальный
ретранслятор в него и проверить его.

Программирование
baofeng: ввод USB-кабеля или клавиатуры   Я не совсем понимаю, в чем проблема
программирование их с помощью клавиатуры, хотя другие сообщали, что
проблемы с этим. Я посмотрел одно видео на YouTube и смог пройти
с этого момента без проблем. Есть несколько шагов, которые не кажутся
логично, например, нужно запрограммировать частоту передачи и приема для
каждый канал памяти после установки отрицательного или положительного смещения в
настройку, но помните, что радиостанции Baofeng UV-5R не были разработаны
для радиолюбительской службы, хотя их вполне законно использовать для
любительское радио. Если вы обнаружите, что лучший способ запрограммировать Baofeng UV-5RE
заключается в том, чтобы вбить в него отвертку с молотком, вы, вероятно, делаете
это неправильно.

Сброс радиостанции до заводских настроек
настройка

  Первое, что вам нужно сделать, это
перезагрузите радиостанцию, чтобы стереть все каналы памяти, которые могут быть запрограммированы.
Вы можете сделать это, нажав кнопку MENU на клавиатуре, затем нажмите 40, чтобы
перейти к этой настройке. Затем снова нажмите меню, чтобы изменить настройку на
«сбросить все» и еще раз нажать МЕНЮ, и все будет сброшено.

Мое радио теперь говорит на китайском

  После сброса всех
настройки и сотрите все каналы памяти, которые могли быть запрограммированы
in, вы заметите, что радио теперь говорит с вами на китайском языке. Не
паника, это тоже легко исправить. Просто нажмите MENU и цифру 14.
Затем нажмите меню и нажмите стрелку ВВЕРХ, чтобы изменить его на ВЫКЛ или вверх.
еще один на ENG, который является английским. Я нахожу небольшие голосовые подсказки полезными
чтобы напомнить мне нажать кнопку меню еще раз, чтобы подтвердить изменение
параметр. В противном случае я забываю и выхожу без подтверждения изменения.

ТЕПЕРЬ что мне делать

  Теперь, когда вы перезагрузили радио
и изменили голосовую подсказку на английский или полностью отключили их, вы
следует изменить шаг частоты, чтобы вы могли программировать в своем
любимые частоты. Мне лично нравится устанавливать его на 5.0K, но если вы
использовать его только для любительского радио 10. 0K нормально. Если вы все еще находитесь в режиме меню
просто нажмите номер # 1, и вы перейдете к степпингу. Когда вы получаете
к этой настройке, нажмите кнопку MENU еще раз, чтобы изменить настройку, затем используйте
клавиши со стрелками ВВЕРХ/ВНИЗ, чтобы изменить его на желаемую настройку. После того, как у вас есть
изменили настройку, не забудьте снова нажать МЕНЮ, чтобы сохранить настройку.

  Хорошо, мы проделали всю эту тяжелую работу, и теперь
наконец, вы готовы запрограммировать свой любимый репитер. Убедись, что
вы снова находитесь в частотном режиме, нажав оранжевую кнопку VFO/MR и
также, что вы находитесь на ТОП-частоте на двойном дисплее, то есть Freq
A и наберите свой любимый репитер или другую частоту в радио.

Назад в МЕНЮ

 Теперь, когда вы запрограммировали частоту, пришло время
вернитесь в систему МЕНЮ и при необходимости настройте тон CTCSS, а также
ваш зачет. Для настройки тона просто нажмите кнопку MENU, а затем
введите номер # 13, и вы попадете прямо в T-CTCS, который
настройка тона передачи CTCSS. Нажмите кнопку MENU еще раз и либо
введите тон напрямую с клавиатуры, или вы можете просмотреть все
доступных тонов, чтобы найти тот, который вам нужен. После того, как вы найдете нужный тон
не забудьте снова нажать MENU, чтобы установить его в качестве тона CTCSS. Далее вы хотите
для перехода к смещению, которое имеет номер #25 или SFT-D в системе меню. Быть
Обязательно нажмите MENU и установите смещение NEG (-) или POS (+). При использовании
simplex, вы бы просто оставили его выключенным. Далее вы захотите пойти в
Пункт МЕНЮ #26 и установите смещение 00.600 для радиолюбителей.
повторители.

ОК, я установил все настройки, СЕЙЧАС
что

Верьте или нет,
Вы еще не закончили. Теперь наступает этап, когда вы программируете
настройки в канал памяти. Перейдите к пункту МЕНЮ #27 для сохранения памяти.
канала, снова нажмите МЕНЮ, чтобы изменить настройку, а затем
канал памяти, который вы хотите настроить. Приняв решение, просто снова нажмите МЕНЮ, чтобы
установите это как свой канал памяти.

Не ваш средний
радио

 Хорошо, теперь, когда вы
ввели всю информацию, вы нажимаете ВЫХОД, чтобы выйти из МЕНЮ
системе, затем нажмите VFO/MR, чтобы перейти к каналам памяти. Вы идете, чтобы включить свой
радио, и НЕТ смещения!!! Это одна из приятных особенностей этого радио,
и усложняет людям программирование. Видимо с этих
радиоприемники на самом деле не были предназначены для использования в качестве радиолюбителей, они не
автоматически вставляет частоту передачи даже после того, как вы установите смещение
в системе МЕНЮ. Теперь вам нужно вернуться в частотный режим, нажав
кнопку VFO/MR и наберите входную частоту репитера, который вы хотите
использовать. Почему радио было настроено таким образом, я не знаю, но это одна из
особенности радиостанций Baofeng UV-5R и почему большинство людей выбирают
USB-кабель для программирования.
 Так что вставьте в репитер INPUT
частоты, вернитесь в режим МЕНЮ, затем нажмите #27 для канала памяти, который вы
хотите, затем нажмите МЕНЮ и перейдите к ТУ ЖЕ каналу памяти, который вы запрограммировали
прежде, чем. В моем случае это был Mem CH#1 с повторителем на 146.760 и
входная частота 146.160.

ВАУ это
EASY

 Хорошо, возможно,
действительно не так просто запрограммировать радио Baofeng UV-5R. Это было бы
определенно объясняет, почему продажи кабелей для программирования взлетели до небес,
и программное обеспечение CHiRP так популярно. Я просто дешевый радиолюбитель
и не хочу тратить $5.99 на кабеле, идущем от RS-232
порт моего компа на магнитолу. Конечно, я мог бы построить его сам, что
было бы намного больше в духе радиолюбителей и строительных штук
самим собой.
