Миддрайв Bafang BBSHD 1000w сделать электровелосипед за 2 часа!

Описание

Миддрайв Bafang BBSHD 1000w 48v/52v является бесщеточным, редукторным мотором. В наборе присутствует стильный цветной дисплей DPC-18 со смарт-функциями и программированием и 3-9 режимами ассистента, поддержка курка газа.

Чтоб понять насколько крутой этот мотор следует оценить его преимущества:

• отличная развесовка,
• небольшой вес,
• высокий крутящий момент,
• подстраивается тяга переключением передач,
• встроенный контроллер,
• подходит на любой велосипед,
• надежный,
• легкая установка.

Теперь следует детальней разобрать эти преимущества.

Развесовка миддрайв Bafang.

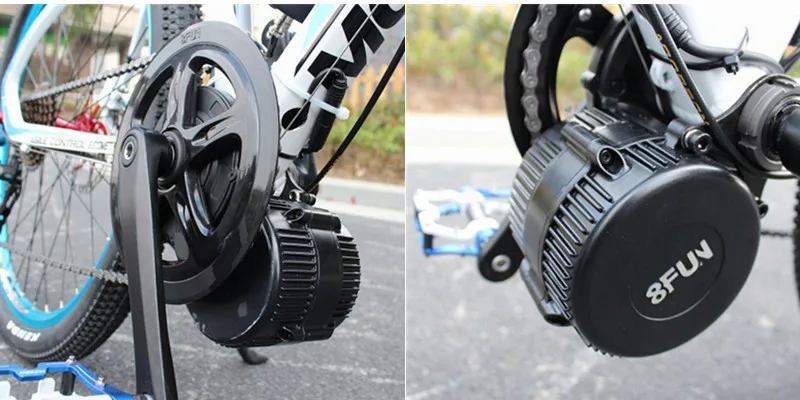

Во-первых, миддрайв Bafang, как уже стало понятно, ставится в каретку. Да, все просто, сняли свои передние звезды, выкрутили каретку, после чего вставили мотор в раму.

Миддрайв Bafang HD весит около 6,5 кг. Вся масса находится в центре рамы. Соответственно нет неподрессоренной массы в случае установки мотор — колес.

Неподрессоренная масса обозначает массу, включающую массу колёс и остальных частей конструкции, отделённых подвеской от рамы. Соотношение подрессоренной и неподрессоренной массы имеет огромное значение, так как сила, с которой неподрессоренные компоненты воздействуют на велосипед снизу вверх, должна компенсироваться весом подрессоренной массы. В противном случае, велосипед теряет сцепление с поверхностью дороги, что сказывается на его управляемости. Кроме управляемости вес колёс влияет и на динамику велосипеда. Так, чем тяжелее колёса, тем больше энергии и времени потребуется чтобы изменить скорость их вращения. То же относится и к процессу торможения.

Небольшой вес миддрайва Bafang.

Во-вторых, вес коробки с электронабором Bafang BBSHD 1000w составляет около 8 кг. Вместе с тем, при установки электронабора снимаются стандартные велосипедные запчасти, а именно шатуны, звезды, передний переключатель. Это в свою очередь дает перерасчет добавленного веса после установки электронабора. Как показала практика прибавка в весе после установки электронабора Bafang (без аккумулятора) составляет 6,5 кг. Вместе с аккумулятором прибавка в весе составит около 10,5 кг.(если будет, к примеру, установлен аккумулятор Литийионный, емкостью 17ah 48v). В свою очередь, мотор — колеса, которые позволят передвигаться на электровелосипеде с динамикой кареточного мотора Бафанг, будут весить более 6 кг.

Высокий крутящий момент миддрайва Bafang.

Следует отметить, что крутящий момент этого прекрасного мотора составляет 160 N.m. Все потому, что в моторе 2 редуктора, в то время как в редукторных мотор колесах один. Все это дает возможность обладать кареточному мотору Bafang иметь очень большую тягу на любых скоростях и подьемах, а также с велосипедистом любого веса.

Подстраивается тяга переключением передач.

Поскольку электродвигатель имеет рабочую мощность только в небольшом диапазоне оборотов, по этой причине для изменения крутящего момента очень важен необходим дополнительный механизм, чем и выступают задние передачи велосипеда, которые продолжают полноценно функционировать после переоборудования миддрайвом Bafang.

Этот механизм применяется для изменения передаточного отношения. Элемент трансмиссии предназначенный для расширения диапазона частоты вращения и крутящего момента применяемого двигателя.

Встроенный контроллер в миддрайве Bafang.

Кроме того, для любого современного электротранспорта характерно наличие отдельно закрепленного контроллера, который необходимо защищать от влаги, охлаждать, скрыть от предполагаемых повреждений из окружающей среды. В миддрайве Bafang месторасположение контроллера реализовано идеально, он попросту встроенные в моторе, то есть является частью корпуса мотора. Таким мотор — колеса похвастаться не могут, так как это технически очень сложно. Контроллер в кареточном моторе Bafang влагозащищен, имеет крепкий корпус, легко меняется и обслуживается. Также следует отметить, что контроллер в этом моторе программируется.

Кареточный мотор Bafang подходит на любой велосипед.

Прежде всего, кареточный мотор Bafang универсален, этому мотору «безразлично» какой размер колеса не велосипеде, какие тормоза, под диск или V-Brake, какие дропауты, кассета или трещетка! Тяга будет при любых раскладах! Единственным фактором, который следует учитывать, это то, что если на велосипеде каретка шире 74мм, следует приобрести Bafang BBS HD 1000w.

Надежный миддрайв Bafang.

Также, описанный выше мотор имеет неограниченный ресурс. Поскольку этот мотор не поддается постоянным ударам от наезда в ямы, имеет проверенные годами от производителя технические улучшения надежность кареточного Bafang не поддается сомнению.

Легкая установка миддрайва Bafang.

Резюмирую, миддрайв Бафанг может быть установлен в домашних условиях. Весь электрокомплект сделан так, чтоб пользователи, прочитав инструкцию, могли у себя дома установить его. Установка занимает несколько часов, по большей части дольше всего времени отнимает аккуратная прокладка проводов. Вместе с тем, следует очень внимательно подойти к установки непосредственно мотора, для его правильной работы.

Полное видео установки можно посмотреть тут.

Как установить установить комплект «TURBO» возможно посмотреть у нас на сайте.

Больше информации про Bafang BBS.

Мотор: 1000w 48/52v, Bafang BBS HD B, бесщеточный, редукторный.

Дисплей: стильный цветной DPC-18 со смарт-функциями и программированием и 3-9 режимами ассистента, поддержка курка газа.

Bafang BBSHD 1000W, 48V, дисплей DPC-18 миддрайв комплект MMG320.1000 ver.2

Миддрайв (центральный мотор или кареточный мотор mid-drive) Bafang 48V 1000W,

Самой последней модификации BBSHD MMG320.1000, укомплектован большим цветным дисплеем DPC-18 и всеми необходимыми компонентами, за исключением аккумуляторной батареи которую можно заказать у нас (лучшая цена / качество в Украине — гарантируем). Он предназначен для установки в стандартные каретки велосипедов (педальный узел) велосипедов шириной 68 — 73 мм. Миддрайв мотор имеет датчик ассистирования педалей и включается при вращении педалей, обеспечивая от 30% до 500% крутящего момента, относительно усилий самого велосипедиста это просто невероятные ощущения. Миддрайв также можно включить и регулировать скорость с помощью ручки газа, входящего в комплект поставки. В этом случае вращать педали не обязательно.

Миддрайв рекомендуется для использования на двухподвесних велосипедах и горных велосипедах (МТВ), эксплуатируемых в пересеченной местности а также в городском цикле. Миддрайв обеспечивает идеальную развесовку электровелосипеда, возможность выполнения прыжков и других трюков, скоростную езду по пересеченной местности; уменьшает риск повреждения ведущего колеса, по сравнению с электровелосипед, оборудованными мотор колесами.

Это единственный тип электропривода для электровелосипеда, который в широких пределах меняет соотношение тяги и скорости. При выборе соответствующих передач в трансмиссии, миддрайв, когда нужно, обеспечит гораздо более высокий крутящий момент, по сравнению даже с более мощными мотор колесами, а когда нужно — высокую скорость.

— посадочная ширина каретки: 68 — 73 мм

— Номинальное напряжение 48V

— Номинальная мощность (по данным производителя) — 1000W

— Максимальная мощность — 1500W

— Максимальный крутящий момент: 160 n. m.

— Максимальная скорость электровелосипеда, оборудованного миддрайвом: 60-65 км / ч *

— Электродвигатель: Безщёточные, вентильный, 3-х фазный, на постоянных неодимовых магнитах (BLDC)

— Максимальный КПД> 80%

— Встроенный контроллер 48v30A

— материал корпуса: сплав алюминия

— LCD дисплей Bafang DPC-18 с пультом управления (возможна замена на другую модель)

— кабели для подключения с водонепроницаемыми разъемами

— усиленная звезда каретки на 44 зубов

— ручка газа

— Вес миддрайва с учетом всех комплектующих: 8.3 кг

— Диапазон эксплуатационных температур: -25 … + 45 С °

*Примечание: максимальная скорость зависит от физических возможностей велосипедиста, если он участвует в движении при помощи миддрайва, вращая педали с большим, или меньшим усилием и каденсом (частотой вращения). Также, максимальная скорость может изменяться в зависимости от диаметра колёс, аэродинамики и других особенностей конструкции велосипеда, нагрузки, условий движения. .

— Расстояние пробега с миддрайвом  и литий ионной аккумуляторной батареей 48v10Ah для велосипедиста весом 75 кг, при равномерном прямолинейном движении по дороге с твёрдым покрытием, на электровелосипеде с колёсами диаметром 26 дюймов, в зависимости от уровня помощи мотора педалям, составляет от 55 до 120 км

— При движении исключительно на электроприводе, без педалей, расстояние поездки с помощью миддрайва и аккумуляторной батареи 48v10Ah составит до 48 км.

Внимание: миддрайв необходимо укомплектовать аккумуляторной батареей с током не менее 30А

Amazon.com : Bafang BBS 1000 Вт Последняя модель 48 В / 52 В 1000 Вт Электровелосипед Электродвигатель со средним приводом Комплект для переоборудования электрического велосипеда с 48 В 52 В 18 Ач

4,1 из 5 звезд
51 оценка

Цвет:

Цветной дисплей 500C

Размер:

Выберите звездочку: 42T — Каретка: 68мм 42T — 68мм и 48мм и 48В 17,5Ач Нижняя труба Аккумулятор 42T — 68мм и 48В 17,5Ач Touring Rack Bat. .. 42T — 68мм и 52В 19,2Ач Yingwu Downtube … Звездочка : 42T — Нижний кронштейн: 100 мм 42T — 100 мм и 48 В, 17,5 А·ч, батарея на нижней трубе… 42T — 100 мм, 48 В, 17,5 А·ч .. 42T — 120 мм и 48 В, 17,5 А·ч. 19.2Ah Yingwu Нижняя труба … Звездочка: 44T — Нижний кронштейн: 100 мм 44T — 100 мм и 48 В 17,5 Ач Нижняя труба Batter… 44T — 100 мм и 48 В 17,5 Ач Touring Rack Ba… Звездочка: 44 зуб. 120 мм и 48 В 17,5 Ач Аккумулятор для нижней трубы… Звездочка: 46 зуб. — Каретка: 68 мм 46 зуб. — 68 мм и 48 В 17,5 А ч Батарея для нижней трубы 46 зуб. .. Звездочка: 46 зуб. — Каретка: 100 мм 46 зуб. — 100 мм и 48 В 17,5 Ач Батарея нижней трубы… 46 зуб. — 100 мм и 48 В 17,5 Ач Ба… Звездочка: 46 зуб. Нижняя труба Аккумулятор… 46T — 120 мм и 48 В, 17,5 Ач, Touring Rack Ba… 44T — 120 мм и 48 В, 17,5 Aч Touring Rack Ba… Выберите

Обновить страницу

Комплект среднего привода Bafang BBSHD 1000

• Самый мощный и надежный комплект среднего привода на рынке
• Дополнительный эксклюзивный комплект прокладок Luna для облегчения установки
• Полная переработка серии BBS02 для большей мощности
• 1600 Вт пиковой мощности (в режиме бездорожья)
• Для установки не требуются технические знания
• Водостойкий
• Для аккумуляторов 48 В и 52 В

(двигатель среднего привода BBSHD показан с прикрепленным зубчатым венцом Eclipse).

Luna Cycle является ведущим мировым дилером BBSHD и делает все возможное, чтобы предложить лучшие варианты и поддержку для этого оборудования.

BBSHD — это полностью переработанный чрезвычайно популярный средний привод BBS02, каждая деталь которого стала прочнее и лучше. BBSHD выдает 150 нм силы, такой большой крутящий момент, что вы можете оставаться на одной передаче и не переключаться так сильно, как на меньшем приводе.

Этот комплект предназначен для кареток наиболее распространенных размеров 68 мм и 120 мм (толстый велосипед). Другие размеры BB могут быть изготовлены в соответствии с нашим комплектом прокладок. Прочтите о том, как обращаться с навязчивыми нижними перьями (статья о установке здесь)

BBSHD знаменует собой новую эру заводских промежуточных приводов. В отличие от большинства других заводских средних приводов, BBSHD предназначен для установки практически на любой производимый в настоящее время велосипед. Вы можете соединить BBSHD с любым велосипедом с нижним кронштейном от 68 мм до гораздо более широкого 100-мм фэтбайка. BBSHD даже теперь производится в нестандартных размерах (72 мм и 120 мм), включая дополнительный жир. Мы предлагаем проставки и адаптеры на этой странице и в нашем разделе запчастей, чтобы вы могли сделать свой BBSHD практически любым кареткой. Если вы сомневаетесь, закажите следующий размер, и наши прокладки помогут вам подогнать комплект (если это так, закажите дополнительные проставки)

Установите его на что угодно и катайтесь где угодно. При правильной передаче BBSHD легко поднимается по лестнице, развивает скорость более 30 миль в час на ровной поверхности и намного быстрее на спусках по холмам. Однопутная езда по тропе, грузовые велосипеды, скоростные пригородные поезда — BBSHD может все.

BBSHD отлично подходит для одиночной езды (статья об испытаниях одиночной дорожки здесь), а также на мягком песке (статья об испытаниях мягкого песка) и лучше всего работает с кольцом Lunacycle Eclipse (независимый обзор здесь) или звездочкой Mighty-Mini (доступно здесь). . Стандартная стальная звезда 46T в этом комплекте очень тяжелая и имеет слишком много зубьев для езды по пересеченной местности, хотя она отлично подходит для поездок на работу.

Его предшественник, BBS02, иногда давал сбои, если работал на пиковой мощности слишком долго, но с BBSHD эти дни прошли. Полностью переработанный с более толстыми обмотками, гигантскими теплорассеивающими ребрами и мощным контроллером 12 FET. На рынке нет ничего подобного.

Давай, дерзай, BBSHD был разработан, чтобы выдержать все твои оскорбления и многое другое.

Мы гордимся тем, что являемся первым дилером в мире, имеющим в наличии этот привод. Мы поставляем его с запрограммированным хот-родом контроллера, поэтому вы можете не только получить помощь при педалировании, когда захотите, но и получить полный газ, когда захотите.

Относительно использования BBSHD и Legal Street

Наши приводы запрограммированы на 750 Вт. Вы можете выбрать, чтобы мы запрограммировали его с нашими настройками хот-рода, если он предназначен для использования в условиях бездорожья в частной собственности, например, для охотничьего автомобиля или питбайка.

Мощность этого накопителя составляет 1500 Вт при правильных настройках мощности.

Если вы выберете модель мощностью 1500 Вт, мы рекомендуем вам также приобрести кабель для программирования, чтобы вы могли вернуть прошивку, чтобы сделать ее легальной для уличного использования.

Какой велосипед?

Привод Bafang устанавливается вместо нижнего кронштейна вашего текущего велосипеда и заменяет набор шатунов вашего велосипеда и передний переключатель, если он у вас есть.

BBSHD может быть установлен на каретки самых разных размеров от 68 мм до 120 мм. Чтобы выбрать двигатель, который подходит именно вам: см. это руководство. Для большинства применений вам нужен стандартный размер (68 мм), и вы можете даже на несколько миллиметров превысить обычный предел в 73 мм со стандартом, используя локтит на оси вместо второго стопорного кольца.

Наши комплекты BBSHD поставляются с комплектом проставок, которого достаточно для большинства переоборудований. При использовании 100-мм фэтбайкового двигателя на обычном велосипеде (73 мм) могут потребоваться дополнительные проставки, которые можно купить здесь.

Многие люди обнаружили, что Bafang на самом деле можно установить на многие типы мотодельтапланов, что может быть забавно, поскольку многие мотодельтапланы не являются хорошими кандидатами для комплектов ступичных двигателей.

Возможно, у вас есть старый велосипед-донор, который вы хотите переоборудовать, или, может быть, вы широко открыты для выбора велосипеда, на который можно купить и установить этот комплект.

Если вы также покупаете велосипед для установки этого комплекта, это прекрасно. Мы рекомендуем вам выбрать велосипед, который, как известно, совместим с этим приводом и не имеет известных проблем. В идеале отчет о сборке должен быть написан на нашем форуме строителей, чтобы вы могли шаг за шагом следовать чужим шагам сборки.

Вот сообщение на нашем форуме строителей  с коллекцией отчетов о сборке, которые вы можете пролистать.

Какие варианты?

Вот некоторая помощь в выборе доступных опций во время оформления заказа.

Варианты аккумуляторов

Это комплект на 30 ампер, который включает в себя все необходимое для установки на большинство велосипедов, кроме аккумулятора. Все батареи, перечисленные в качестве опций, являются отличным выбором для этого комплекта. Мы выбрали наши самые популярные батареи в качестве опций комплекта и сделали их доступными для легкого выбора.

Однако вы не ограничены только этими вариантами.

Все наши аккумуляторы на 48 В (см. здесь) и 52 В (см. здесь) также совместимы с этим комплектом, если вы ищете аккумулятор большей емкости. (больше ампер-часов = больше размер и дальность действия) Мы особенно рекомендуем любую батарею 48 В или 52 В, изготовленную из элементов Panasonic PF или GA, поскольку она лучше всего подходит для производительности и диапазона.

Размеры батареи указаны в описании каждой отдельной батареи. Мы настоятельно рекомендуем сделать картонный макет батареи перед покупкой, чтобы физически увидеть, поместится ли она в вашу раму.

Датчик Gearsensor

Датчик Gearsensor — это дополнительный аксессуар за 40 долларов, который автоматически определяет ваше переключение при переключении передач и отключает мощность двигателей на долю секунды, обеспечивая плавное переключение. Теперь с дополнительным датчиком передач… получите почти тот же комплект BBSHD, что и на некоторых распродажах под торговой маркой «E-rad», по значительно сниженной цене. Этот комплект будет поставляться с дополнительным разъемом, поэтому вы можете добавить датчик передачи сейчас или позже, не теряя при этом электронные тормоза. Мы настоятельно рекомендуем обновить датчик передачи, который обеспечит плавное переключение передач.

Вот ссылка на руководство по установке датчика передач. Этот датчик передачи очень популярен, потому что до Луны только несколько продавцов могли продавать его и продавать с огромной наценкой.

Опции eBrake

Bafang может подключаться к тормозам вашего велосипеда и автоматически отключать питание при нажатии на тормоз.

Комплект будет работать с подключенными тормозными датчиками или без них.

Комплект Bafang не поставляется с тормозными датчиками, вы можете выбрать вариант тормозных рычагов, предназначенный для стандартных тормозов с тросовым приводом.

У вас также есть возможность приобрести магнитные датчики, которые позволят вам адаптировать существующие тормоза. Это поможет пользователям, у которых есть гидравлические тормоза, с которыми датчики несовместимы.

Вы также можете выбрать совершенно новый комплект гидравлических тормозов со встроенными датчиками.

Варианты цепного кольца

Bafang поставляется с 46-зубчатым цепным кольцом, которое отлично работает, но тяжелое. а некоторые считают это некрасивым.

Вы можете модернизировать передние звезды до чего-то с меньшим количеством зубьев, что даст вам более низкую передачу и максимальную скорость на несколько миль в час, но гораздо больший крутящий момент. Кроме того, передние звезды Upgrade изготовлены из легкого алюминия и выглядят «шикарно».

Если вам нужен легкий выбор, мы рекомендуем алюминиевую звездочку Luna с 42 зубьями. он выглядит лучше и легче, чем стандартный с более низким передаточным числом, но стоит всего 40 долларов. Об этом подробнее здесь. Это кольцо вы можете заменить на большую шестерню, как на картинке выше, так что вы можете перейти от 42 к 52 зубьям для фанатов скорости.

Чтобы получить больше шика, вы можете выбрать Luna Eclipse (обычно в запасе) или зуб Lekkie 42, оба отличные, но более дорогие варианты.

Luna Mighty mini отлично подходит для одноколейных гонщиков и превращает BBSHD в монстра бездорожья, теряя при этом всего около 4 миль в час в максимальной скорости. Мы также настоятельно рекомендуем этот вариант.

Все эти передние звезды имеют разное смещение, которое влияет на линию цепи и может привести к потере нескольких передач при переключении. Если это вызывает беспокойство, то передняя звезда с лучшим смещением и, следовательно, лучшая цепь идут с Eclipse, это, скорее всего, позволит вам использовать все передачи. Независимо от того, какое кольцо вы выберете, при обновлении цепных звеньев мы также добавим стандартное цепное кольцо, чтобы вы могли попробовать оба.

На самом деле вам не о чем особо беспокоиться, большинство передних звезд будут совместимы с большинством велосипедов. Обычно, когда возникает проблема совместимости, это связано с толстым велосипедом. Поскольку, когда вы идете с кольцом цепи для обновления, вы также получаете стандартное кольцо, у вас будет резервная копия на случай, если у вас действительно возникнут проблемы с совместимостью.

Посмотрите наше видео о различных звездочках

Дополнительная информация о выборе звездочек. (Также ознакомьтесь с вики BBSHD, чтобы узнать об основах выбора звездочек.)

Вот ссылка на независимый обзор цепи Luna Eclipse.

Опция кабеля для программирования

Bafang имеет множество настроек, которые влияют на то, как включается питание, особенно в режиме помощи педалям. Мы настоятельно рекомендуем этот вариант за 20 долларов, поскольку он позволит вам настроить его в будущем.

На сайте bbshd доступно множество замечательных руководств по программированию.

Выберите размер каретки

Размеры BBSHD соответствуют размеру каретки. Пожалуйста, измерьте нижний кронштейн перед заказом. У нас есть стандартные размеры (68-73 мм), широкие и толстые (74-100 мм) и очень толстые (100-120 мм). Обратите внимание, что если размер временно распродан, опция может быть автоматически скрыта до пополнения запасов.

Если вы сомневаетесь в своих размерах, прочтите это руководство. Если корпус каретки немного длиннее обычного (например, 75 мм), вы все равно можете использовать стандартный двигатель. В худшем случае вы просто не будете использовать второе стопорное кольцо, которое действует как контргайка, а вместо этого будете использовать синий Loctite. То же самое, если ваш двигатель на несколько миллиметров выше 100, вам НЕ понадобится дополнительный толстый двигатель. Часто вы можете заставить двигатель большего размера работать с проставками, но вам не нужно увеличивать размер, если разница составляет всего несколько миллиметров.

Luna настоятельно рекомендует помощников по установке для первой установки, чтобы вы могли уменьшить размер диска, если он сразу не подходит. Нужно больше проставок? Мы продаем больше здесь.

Если вам нравится поворотный дроссель мотоцикла, наши нестандартные дроссели Luna просто потрясающие.

Инструмент для установки Luna, опция

На нижнем кронштейне BBSHD есть несколько запатентованных гаек, которые может быть немного сложно установить без подходящего инструмента (все же очень легко что-то накрутить)

Однако ключ для установки Luna был сделано для того, чтобы упростить эту задачу и упростить включение и выключение привода в будущем.

Это опция за 20 долларов. Luna производит этот комплект в своем магазине и делает его доступным … установочный комплект bafang будет стоить от 65 до 150 долларов в зависимости от того, у какого дилера вы его купили.

• Как выбрать комплект BBSHD для сборки вашего электровелосипеда

• Вот ссылка на видео установки Luna Cycle BBSHD

• Вот ссылка на руководство для BBSHD

• Вот ссылка на наш форум с руководствами по сборке разных велосипедов

• Вот ссылка на нашу базу знаний с ресурсами по установке и советами по покупке

• Вот ссылка на руководство по установке датчика передач

• Вот ссылка на независимый обзор цепи Luna Eclipse.
