ATX 12V — стандарт, версии. Что означает и что регламентирует?

ATX12V – общий стандарт для блоков питания, дополняющий спецификации ATX, касательно питания по линии 12V и не только.

Был введён в обиход со времён процессора Pentium 4 (с 2000 года), так как это первый процессор, к которому подводилось 12V, а не общепринятые в те времена 5V.

Регламентирует:
  • — Минимальная сила тока по линиям 12V.
  • — Качество проводов и толщина сечения.
  • — Допустимые отклонения от 12V, 5V, 3.3V.
  • — Разновидности присутствующих разъёмов и их количество.
  • — Минимальный уровень КПД.

Версии стандартов:


V1.0

  • — Введён дополнительный 4-пин разъём для питания процессора, подключаемый к материнской плате, так как процессор потреблял много энергии (P4).
  • — Увеличена отдаваемая энергия по линии 12V.

V1.1

  • — Немного увеличена мощность 3.3V линии и несколько «косметических» улучшений.

V1.2

  • -Опционально убрана линия -5V за ненадобностью (раньше питала ISA разъём).

V1.3

  • — Немного увеличена мощность 12V линий.
  • — Установлен минимальный порог КПД для слабой и нормальной нагрузки.
  • — Регламентирован допустимый уровень шума
  • — Добавлены SATA разъёмы для питания.
  • — Запрещена линия -5V

V2.0

  • — Введён 24-пиновый разъём вместо 20-пинового.
  • —  6-pin AUX разъём, убрали за ненадобностью.
  • — Предписывает опционально наличие 2-х линий 12V (12V1 & 12V2).
  • — Значительно увеличена максимальная мощность, подаваемая на линии 12V.
  • — Уменьшена подаваемая мощность на линии 3.3V и 5V (перенаправлена на 12V).
  • — Обязательное наличие SATA Power разъёмов.
  • — Несколько других мелких улучшений.

V2.01

  • -Запрещена линия -5V (опять но уже во 2-й версии).

V2.1

  • — Увеличена мощность всех питающих линий.
  • — Увеличен минимальный уровень КПД.
  • — Добавлен 6-пин разъём для видеокарты, который позволяет установить видеокарту с уровнем потребления выше 75W.

V2.2

  • — Добавлен 8-pin питающий разъём для видеокарты, который добавляет 150W.

V2.3

  • — Минимальный уровень КПД вырос с 70 до 80%
  • — Были понижены требования по нагрузке на 12V линии.
  • — Регламентируется, что 12V линии должны выдавать мощность более 20A
robot



Записи автора

10.11.2011

Hi-Tech справочник

ATX, atx12v, блок питания, версии, кпд, напряжение, питание, стандарт

Предыдущая записьСледующая запись

Адаптер блока питания ATX (-12В, +12В, +5В, +3.3В)

Модуль адаптера блока питания ATX с терминалами для подключения

  • Модель: XH-M229

  • Линии напряжения: -12В, +12В, +5В, +3.3В

  • Разъём подключения: 24-х контактный

  • Тип напряжения: постоянный, DC

  • Защита: предохранители

  • Источник напряжения: блок питания ПК, форм-фактор ATX

  • Индикация наличия напряжения

  • Размеры: 48 х 128 х 30 мм

  • Вес: 63 гр

Многим из вас известно о периодически возникающей необходимости в модернизации персонального стационарного компьютера в случае его морального устаревания. Зачастую, замене подлежат многие аппаратные компоненты системы, и блок питания не является исключением. Модуль XH-M229 позволит вам задействовать имеющийся свободный рабочий блок питания от настольного ПК в паре с любой другой электроникой. Например, он будет полезен в организации питания ваших собственных сконструированых электронных изделий или замечательно подойдёт для подключения разнообразной аппаратуры, требующей для своей работы одно из наиболее популярных видов постоянного напряжения.

Блок питания типоразмера ATX обладает несколькими уровнями постоянного напряжения: -12 вольт, +12 вольт, +5 вольт, -5 вольт и +3.3 вольта. Все линии питания, включая выводы заземления, выведены на 24-контактный разъём ATX 24-pin версии 2,2.




В модуле XH-M229 используются не все линии — вывод с напряжением «-5 вольт» не разведён. Линии однотипного напряжения соединены между собой (например, +12 взяты с контактов 10 и 11, общий или заземление — с контактов 3, 5, 7, 15, 17-19 и так далее). Максимальная рабочая сила тока для каждого типа напряжения зависит от технических параметров подключенного блока питания ATX. На каждом выводе напряжения установлены трубчатые плавкие предохранители на 20 ампер.

В своём большинстве, блоки питания ATX уже имеют самостоятельную защиту от перенапряжения, повышенных токов и токов короткого замыкания. В различных моделях допустимый ток для каждого типа напряжения может значительно различаться. Обычно его значение варьируется в диапазоне 0,5-20 ампер. Для более надёжной защиты блока питания от перегрузок, рекомендуется заменить плавкие предохранители на аналогичные с характеристиками, соответствующими значению тока вашего источника напряжения (чаще всего, точные данных всех характеристик блока питания расположены на одной из его боковых сторон).

Встроенный переключатель в положении «OFF» обесточивает терминалы модуля и размыкает общую для всех выводов линию заземления. В положении «ON» напряжение на терминалах становиться доступным. Светодиод, установленный на плате, соединён с линией +3.3 вольта, и служит индикатором наличия напряжения от блока питания.

Винтовые терминалы визуально расцвечены красным (плюсовой) и чёрным (общий, заземление) цветом, позволяя без затруднений определить полярность контактов каждой лини. Терминалы оснащены зажимными гайками, каждая из которых встроена в пластиковый корпус. Благодаря такому исполнению, в процессе коммутации у вас не будет прямого касания с контактами и с кончиками проводов. Надёжность соединения на контакте терминала достигается предварительной опресовкой провода наконечником круглой или U-образной формы с внутренним диаметром не менее 4 миллиметра.

Габаритные размеры, мм




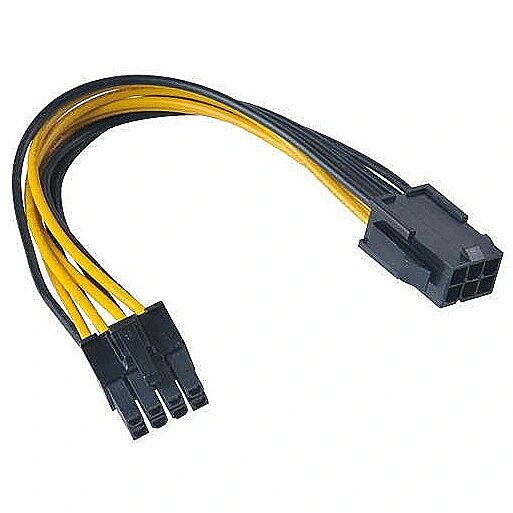

Адаптерный кабель HIGH POWER ATX12V

Адаптерный кабель HIGH POWER ATX12V

gif»>

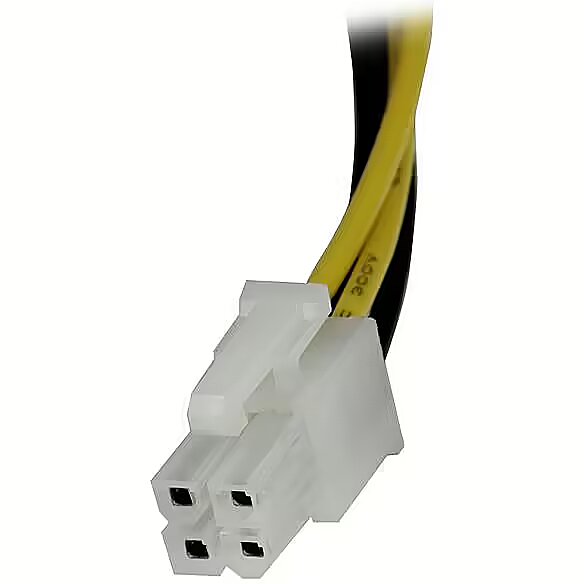

Адаптерный кабель ATX12V

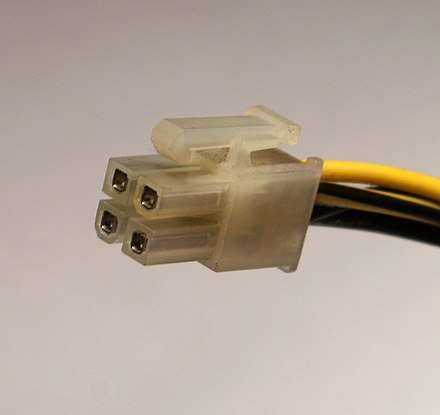

Материнская плата Pentium 4 и выше требует использования блока питания ATX12V. Блок питания ATX12V имеет дополнительный 4-контактный кабель 2×2.

Теперь вы можете использовать этот адаптерный кабель, чтобы ваш устаревший стандартный блок питания ATX работал с такой новой материнской платой.

Этот продукт построен с использованием высокой
качественные страховочные кабели 18 AWG, сертифицированные UL/CSA, и безопасные соединители, сертифицированные UL/CSA
использовал. Максимальный ток 18,8 ампер.

Подключите к 4-контактному периферийному разъему Molex источника питания.
Подключается к 4-контактному разъему материнской платы ATX12V.
